Автор Тема: Прошу помощи у корифеев лампового AMP'а строения  (Прочитано 2569 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн M@TRIX69 Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Критический процесс
Прошу помощи у корифеев лампового AMP'а строения
« : Января 07, 2014, 22:05:45 »
Вкратце опишу ситуацию- засвербило в заднем проходе на досуге собрать ламповый усилитель.(обычного комбика нету вообще,играю в гитар риг через лайн ин)
После очередного сеанса гугления было решено отправляться в рейд за поиском зч. Рейд удался набрал пару мешков ламповых сокровищ, трансформаторов кондеров и прочего барахла.

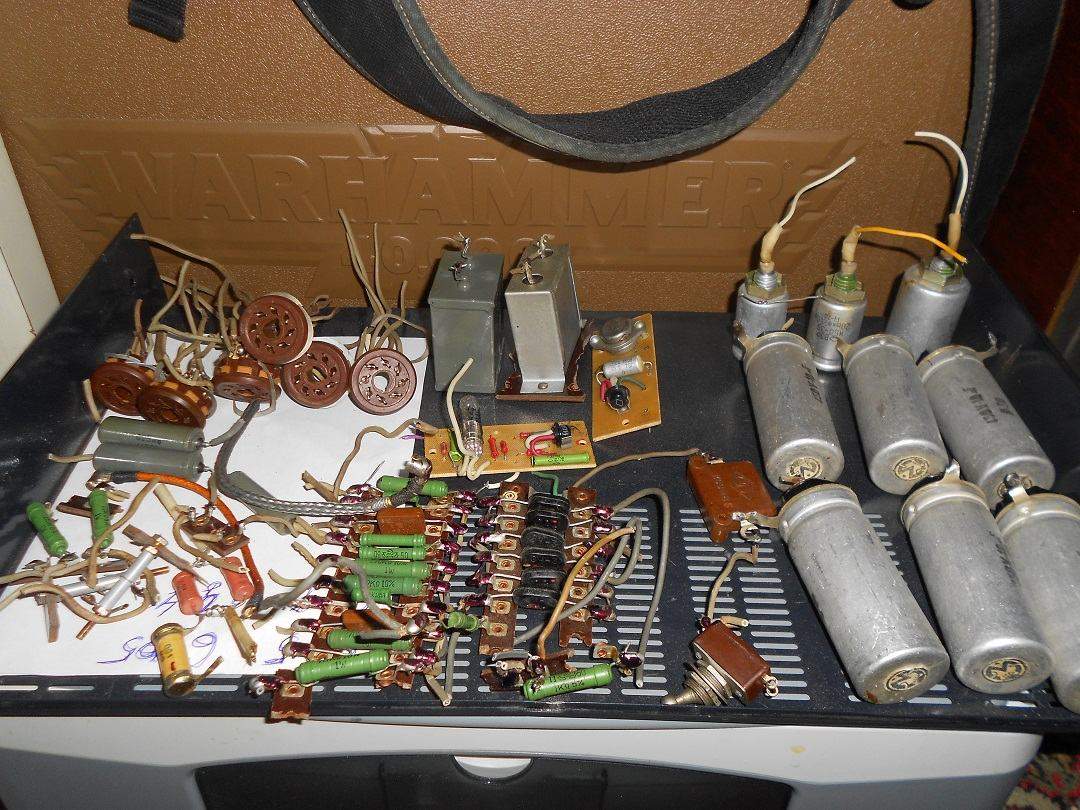

Ситуация сейчас встала на выборе сокровенной схемы для усилка.Ниже выложу фотки и список побрякушек которые есть на руках, и надеюсь на покровительство тех кто может посоветовать схему.

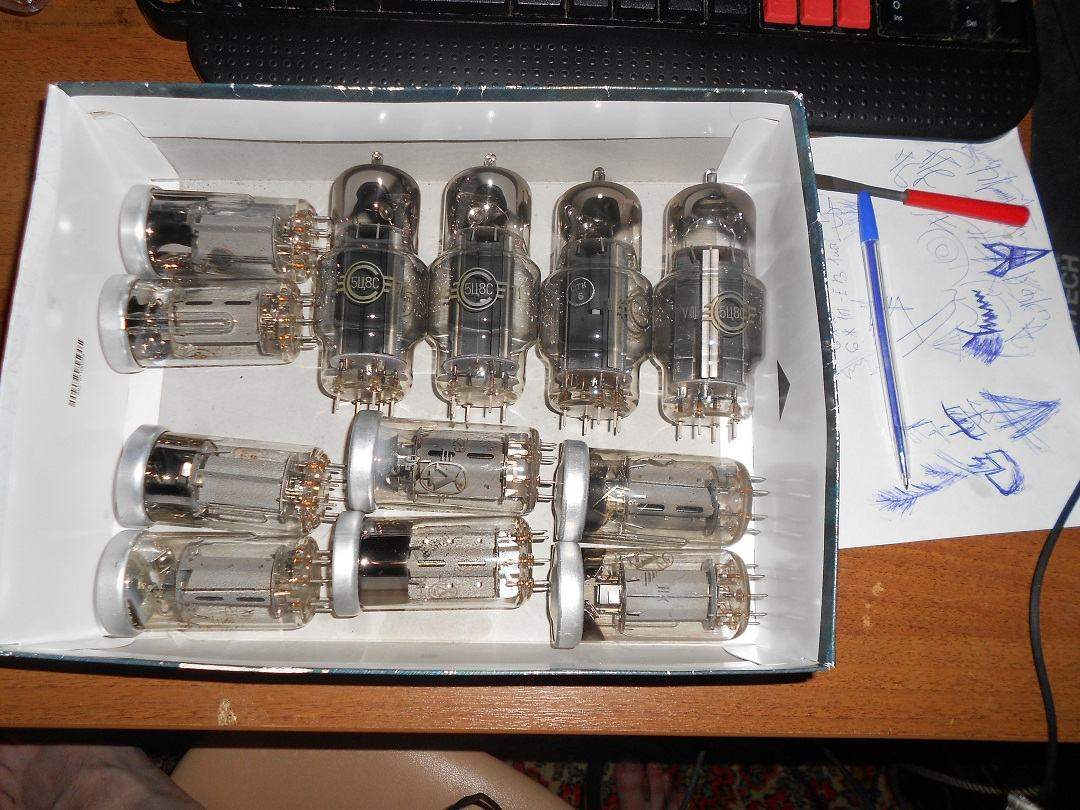

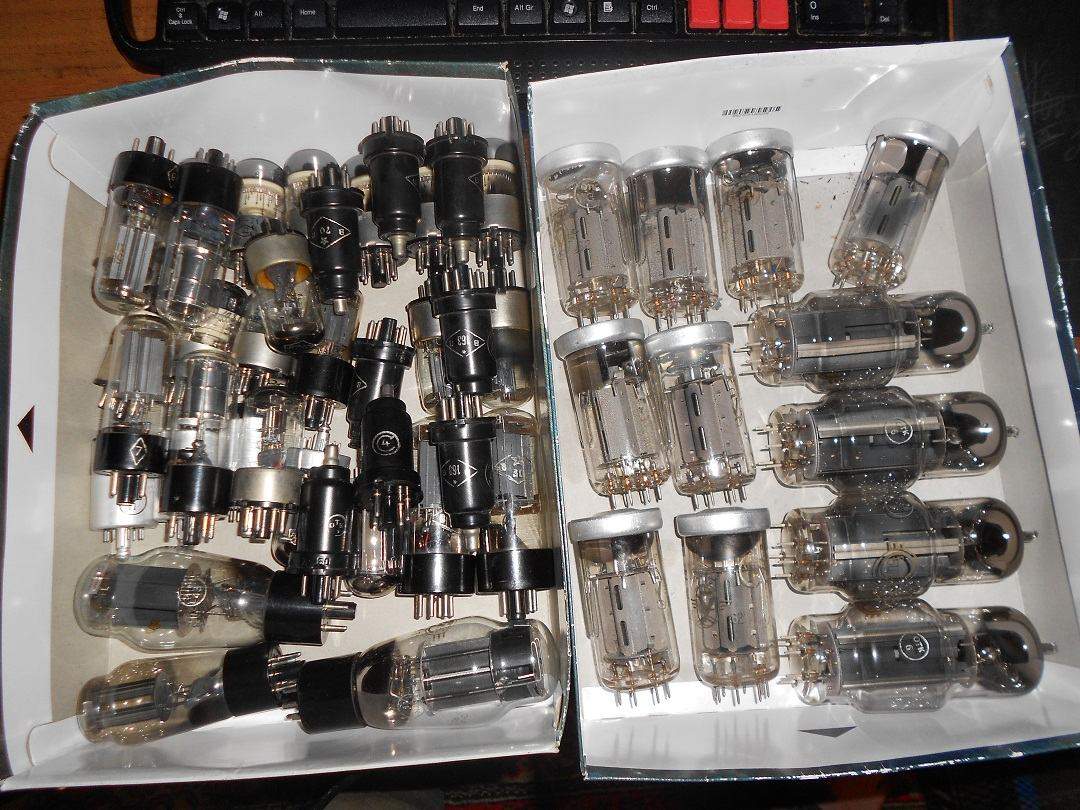

По лампам из интересного что нашел есть :
ГУ-50 - 8 шт
5Ц8С - 4шт кенотроны
6П3С - 2 шт (хз рабочие ли снизу есть нагар )
5Ц4С - 2шт кенотроны
СГ3С - 2шт
6Х6С - 2шт
6К7 - 4шт
6Ж7 - 2шт
6Ф5 - 2шт
12Ж1л - 3шт
4П1Л - 2 шт
6Н13С - 1шт
6j5-gt - 2 in (на одной нагар)
ТП6\2 - 1 шт
6н7с - 1 шт
5ц3с - 1шт (нагар)
5ц4с х-50 - 1шт (нагар)
декатроны - 9 шт

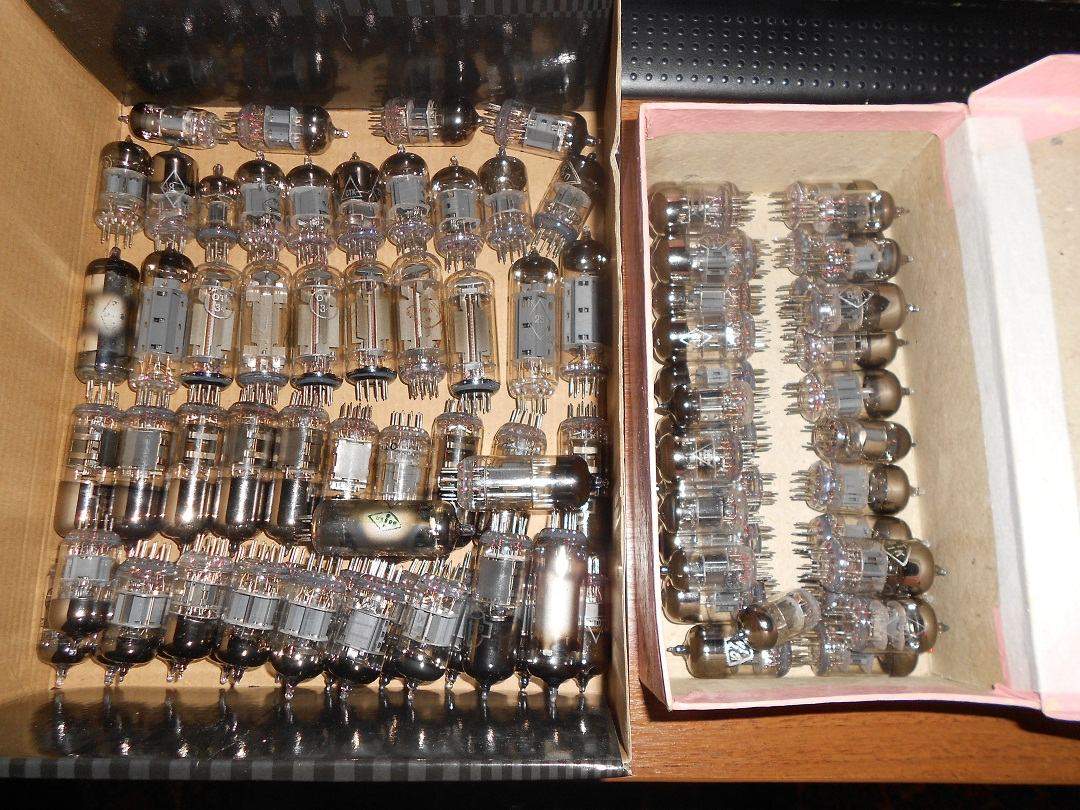

6н2п - 2шт
6н3п - безчисленное количество
6з5п - 10 шт
6ж9п-  много
6ф1п - много
6н1п
6н3п-е
6с19п-в - 6шт
6п18п - 3шт
сг1п - 3 шт (в нагаре)

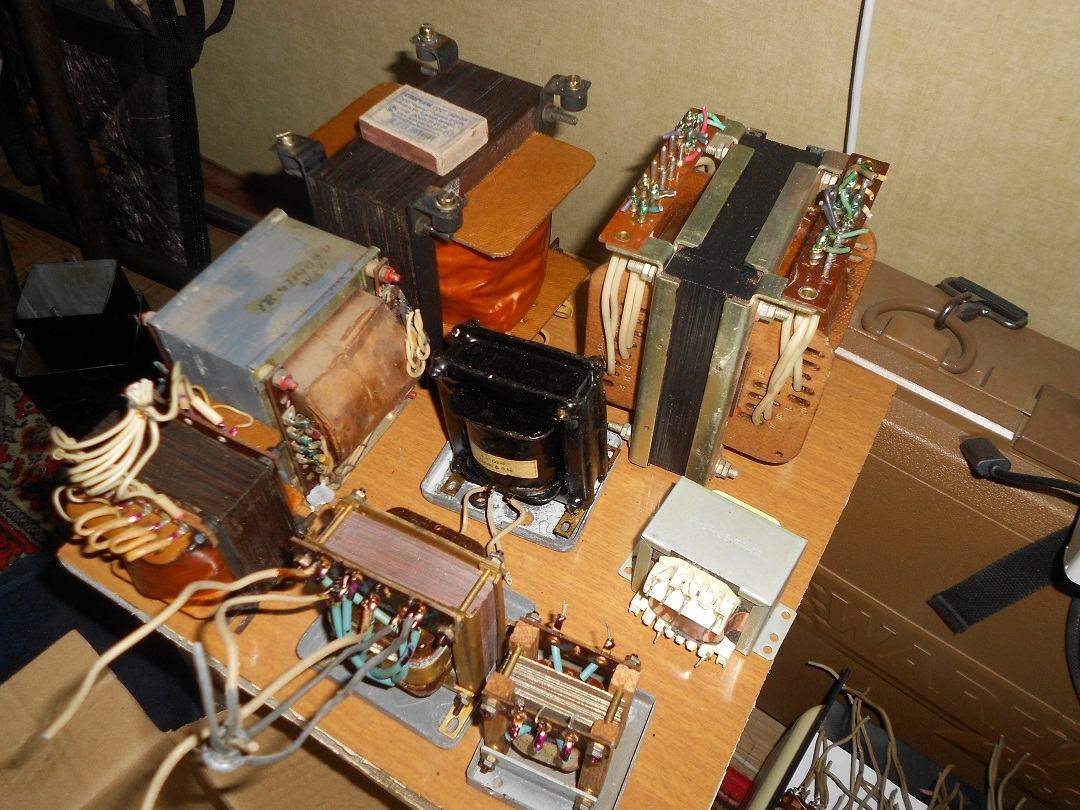

куча трансов, пока не мерял какие. но в тех устройствах где юзалась гу-50 думаю должны под нее и стоять.

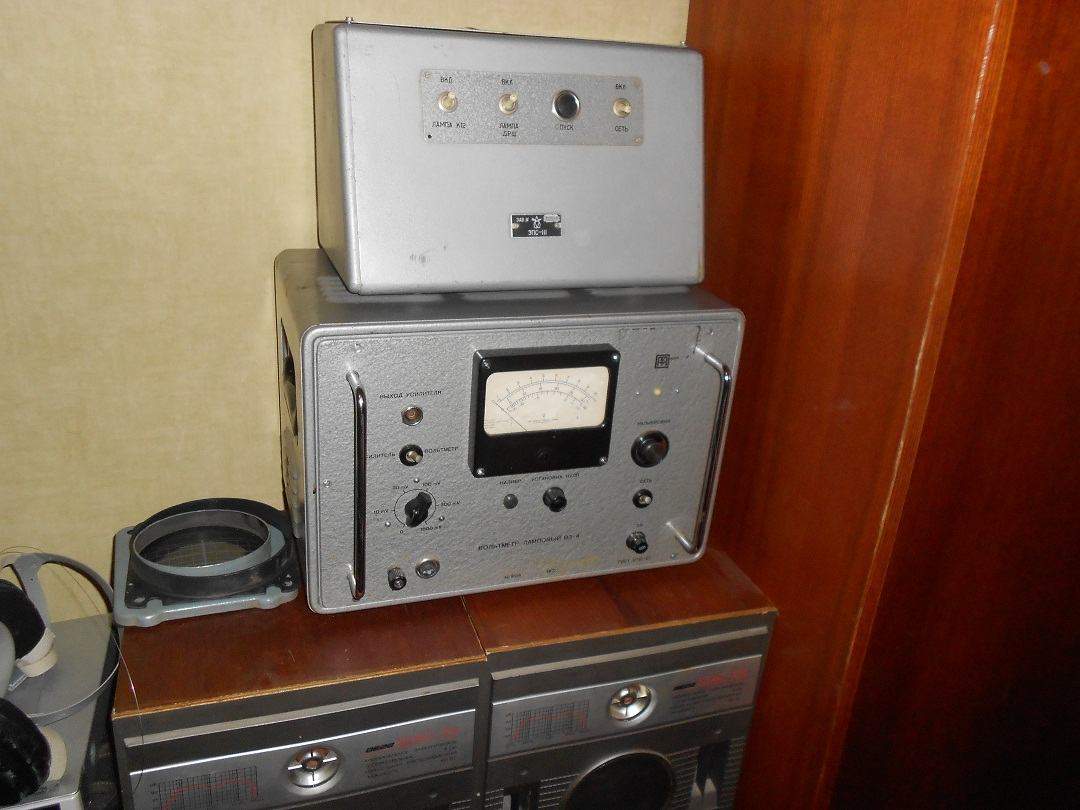

и собственно шасси от советского лампового вольтметра думаю использовать.

« Последнее редактирование: Января 07, 2014, 22:38:23 от M@TRIX69 »

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3383
  • Technician
    • MEGATHERION
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #1 : Января 08, 2014, 02:19:13 »
Конденсаторы в помойку все сразу (ну может кроме большой ксо-шки), чтобы потом не было мучительных поисков почему воняет.

Из этого набора ламп можно рассматривать
6П3С - 2 шт
ГУ-50 - 8 шт
6н7с - 1 шт
6н2п - 2шт
6н1п
6п18п - 3шт
6Ф5 - 2шт
ну и кЫнатроны пойдут, если силовой трансформатор подходящий будет. Диапазон того что может выйти -- от негромкого домашнего усилка до очень громкого 100-150 Вт конца (4хГУ50). Зависит от трансформаторов и докупания недостающего.
Можно 6Ж7 - 2шт задействовать для тру-чампа.

Оффлайн M@TRIX69 Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Критический процесс
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #2 : Января 08, 2014, 04:54:49 »
есть ли смысл преамп делать отдельно?
5ваттный оконечник для дома конечно милее, но имея на руках гушки хочеться выходник на 2х оных.

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3383
  • Technician
    • MEGATHERION
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #3 : Января 08, 2014, 05:01:29 »
Есть. Тем более что если на ГУ делать, то места много не бывает (особенно когда опыта мало). Пусть уж преамп в отдельной коробке, не теснясь  :)

Оффлайн M@TRIX69 Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Критический процесс
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #4 : Января 08, 2014, 05:14:13 »
если рассматривать преамп отдельно что можно построить из этих лампочек? пойдут ли трансы от устройств где стояли раньше лампочки ?(советские волтметры размером с гроб,счетные машины,всякие усилки осцилографы)

Оффлайн ra6da

  • Завсегдатай
  • ***
  • Сообщений: 338
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #5 : Января 08, 2014, 09:08:11 »
Две из восьми ГУ-50 с воздухом. КСО-шки я бы все сохранил, и маленькие тоже.
« Последнее редактирование: Января 08, 2014, 09:13:32 от ra6da »

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 394
  • toiler
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #6 : Января 08, 2014, 09:34:00 »
Я бы сначала с трансформаторами разобрался.Может то,что на фото,просто не подойти ни на что без перемотки.

Оффлайн Лёха2009

  • Эксперт
  • *****
  • Сообщений: 1253
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #7 : Января 08, 2014, 10:10:26 »
Не надо КСО выкидывать! Нужно просто все проверить. Вчера купил измеритель емкости проверил накопившийся мешочек разных кондеров, так вот КСО все до одного остались в норме. Выкинуть пришлось лишь все МБМ, К40П-3 и БМТ-2, ну и электролиты всякие К50....
Все К40у9, К42у2, КБГ-И, КСО, СГМ, К73-15, К31-11, ФТ, ПО, К73-11, MIFLEX (польские какие то), К40П-2Б оставил,  разброс в пределах нормы остался.

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3383
  • Technician
    • MEGATHERION
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #8 : Января 08, 2014, 13:24:35 »
Судить о конденсаторк только по отклонению от номинала --  :7:

Оффлайн M@TRIX69 Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Критический процесс
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #9 : Января 08, 2014, 17:18:28 »
Цитата: ra6da от Января 08, 2014, 09:08:11
Две из восьми ГУ-50 с воздухом. КСО-шки я бы все сохранил, и маленькие тоже.


это те у кого зеркального покрытия под каской нет?

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #10 : Января 08, 2014, 17:37:40 »
У меня на паре 50-х вот такой монстр получился https://guitarplayer.ru/index.php?topic=248083.0, но паутину делать как я не советую, наловишь всякой хрени и скажешь автор дурак :pozor:...

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #11 : Января 08, 2014, 17:50:36 »
Цитата: M@TRIX69 от Января 08, 2014, 17:18:28

это те у кого зеркального покрытия под каской нет?
у которых оно белое мутное

Оффлайн M@TRIX69 Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Критический процесс
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #12 : Января 08, 2014, 18:01:00 »
Цитата: ficus1987 от Января 08, 2014, 17:37:40
У меня на паре 50-х вот такой монстр получился https://guitarplayer.ru/index.php?topic=248083.0, но паутину делать как я не советую, наловишь всякой хрени и скажешь автор дурак :pozor:...

угу,я на него и облизывался

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #13 : Января 08, 2014, 18:25:51 »
Цитата: M@TRIX69 от Января 08, 2014, 18:01:00
угу,я на него и облизывался
M@TRIX69, на гу-50 по всем форумам собрали три человека, образно!!, думаешь осилить силовик/выходник, кроме всего прочего?  оптимальный вариант в твоём случае - использовать В3-7 в качестве донора: силовой транс, выпрямитель готовый, резисторы, 6н2п+6п18п, выходник от телека, схема типа чампа, имхо.
« Последнее редактирование: Января 08, 2014, 18:28:18 от плюшкин »

Оффлайн M@TRIX69 Автор темы

  • Новичок
  • *
  • Сообщений: 13
  • Критический процесс
Re: Прошу помощи у корифеев лампового AMP'а строения
« Ответ #14 : Января 08, 2014, 19:25:43 »
Цитата: плюшкин от Января 08, 2014, 18:25:51
M@TRIX69, на гу-50 по всем форумам собрали три человека, образно!!, думаешь осилить силовик/выходник, кроме всего прочего?  оптимальный вариант в твоём случае - использовать В3-7 в качестве донора: силовой транс, выпрямитель готовый, резисторы, 6н2п+6п18п, выходник от телека, схема типа чампа, имхо.

я думаю разные оконечники понаделать, сначало маленькой 5ваттный для затравки.
после того как наиграюсь, подключать знающих людей и пробовать пилить уже серьезный оконечник. (знающих оборудование, чтобы уши не оторвало)
отдельный преамп ведь позволяет такой расклад?
« Последнее редактирование: Января 08, 2014, 19:27:17 от M@TRIX69 »
