статей про выбор конфигураии диодов для транзисторных примочек немало

А где можно почиттать?

Ого! Большое спасибо, почитаем.

вот кстати пример звука

Спасибо, очень кстати. Хороший звук.

Послушал семплы... Какое то слишком резкое ограничение с диодами получается. Как по мне - злобное слишком. Такое впечатление, что основа ламповая, а перегруз от транзистора...

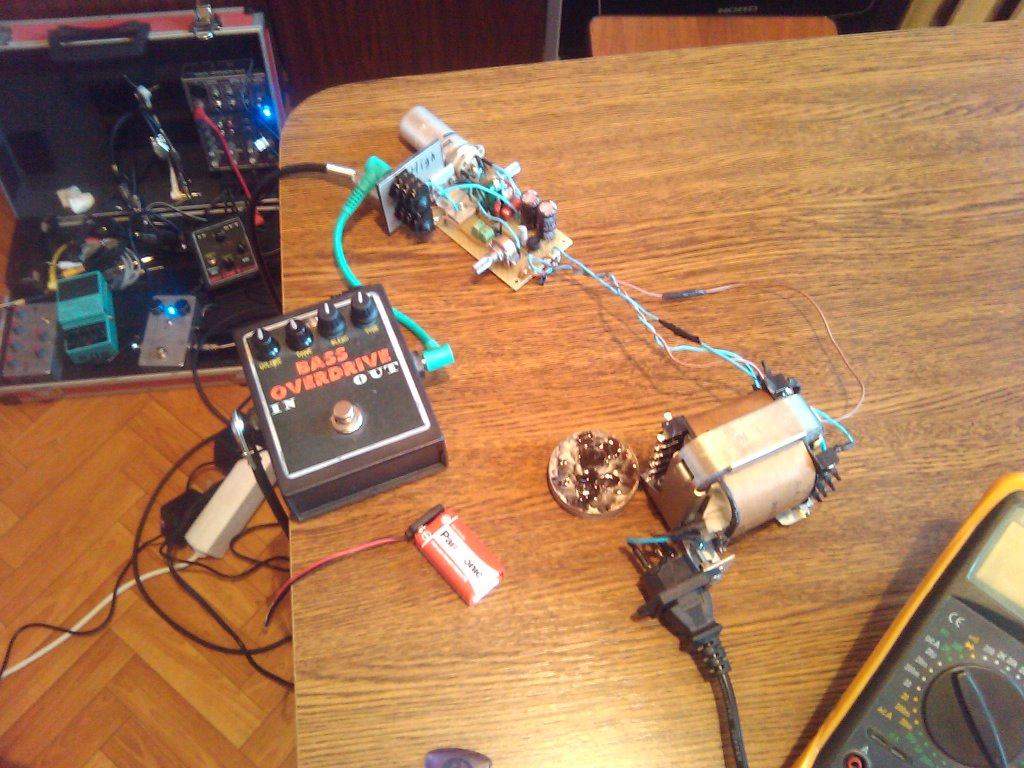

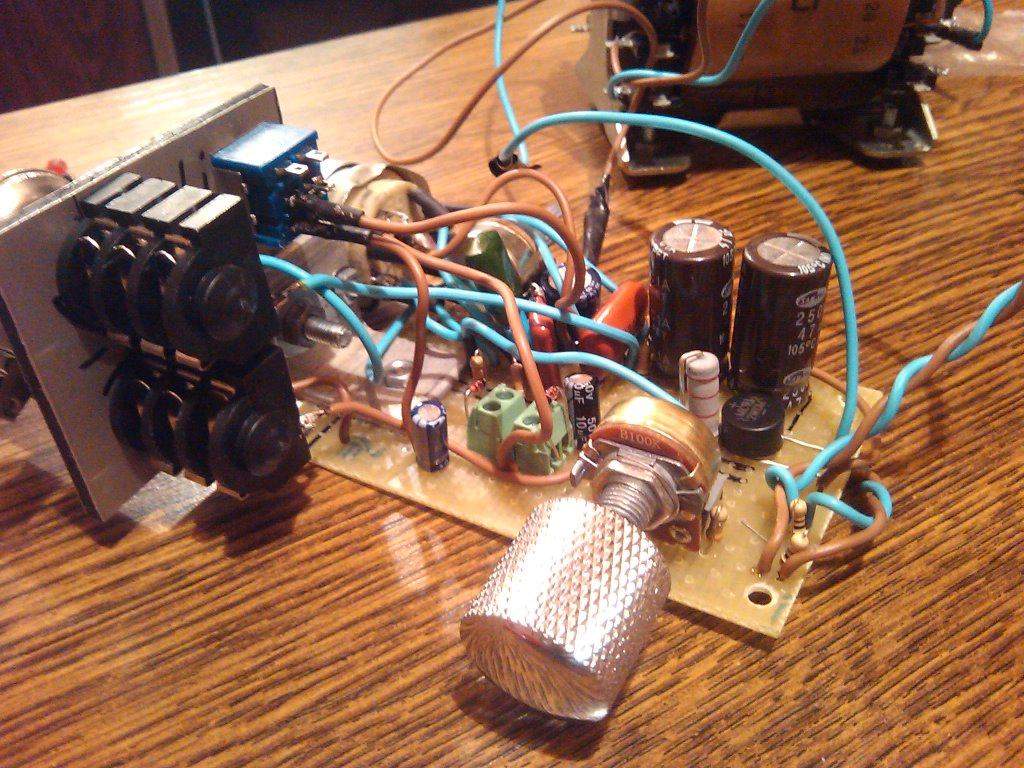

Собрал, запустилась с первого раза, я добавил пару идеек в "помидор", может кому пригодится



Резистор R*330 кОм один из двух нужно убрать, у меня очень большой выхлоп и без этого резистора он перегружал следующий за преампом прибор (эмулятор, примочку, микшер). При этом если включить режим дисторшина выхлоп очень сильно падал, как поборю эту проблему отпишусь если, кому интересно


Переменник у меня стоит с линейной зависимостью, другого не было под рукой, подбор диодов я делаю при помощи двух зеленых клемничков

Дело в том что у меня, как я писал выше, очень большой выхлоп и я смог его приручить при помощи R*330k, если включить дисторшин и закаратить R* то громкости достаточно, сейчас думаю как при помощи одного переключателя (две контактные группы!) реализовать возможность подключать дисторшин и отключать R*

проще собрать гейнистый пред, а не извращаться с томатом)

Если оставить R*330k который идет сразу после С6 уровень звука дисторшина становится выше, но разница все равно очень большая.
Treble-blend mod очень охрененная штуковина, я даже не ожидал что будет такой эффект, а вот темброблок меня разочеровал низкие и среднии регулирует хорошо, а вот высокие почти нет, думаю заменить 100рF на 470pF(как в оригенале схемы), да и вообще он как то урезает частоты и звук стоновиться не интересным особенно с дисторшином
Подскажите в схеме темброблока на входе стоит конденсатор 100 nF я так понимаю это согласующий конденсатор, нужен ли он? если после анода второго триода уже стоит 22 nF и если не нужен то какой оставить 100nF или 22nF

Думаю если сделать повторитель на Ifr840, после него делитель, и снять с делителя сигнал на ОС, то тогда не будет просадки. Добавить ифр не проблема думаю

У меня не столь большие познания в лампостроении (да и в электронике) что бы самому осмыслить написанное, Вы бы не могли схемкой поделиться, а то я попытался найти схему повторителя на Ifr840, не нашел, а про обратную связь я вообще молчу, последний раз я такое изучал в ПТУ , когда проходил цветное телевидение!!! на черно-белых телевизорах!!!
