у тебя резистор точно 110 килоом? И он не горевший?

117к

Сейчас будет веселуха

... и добавил:

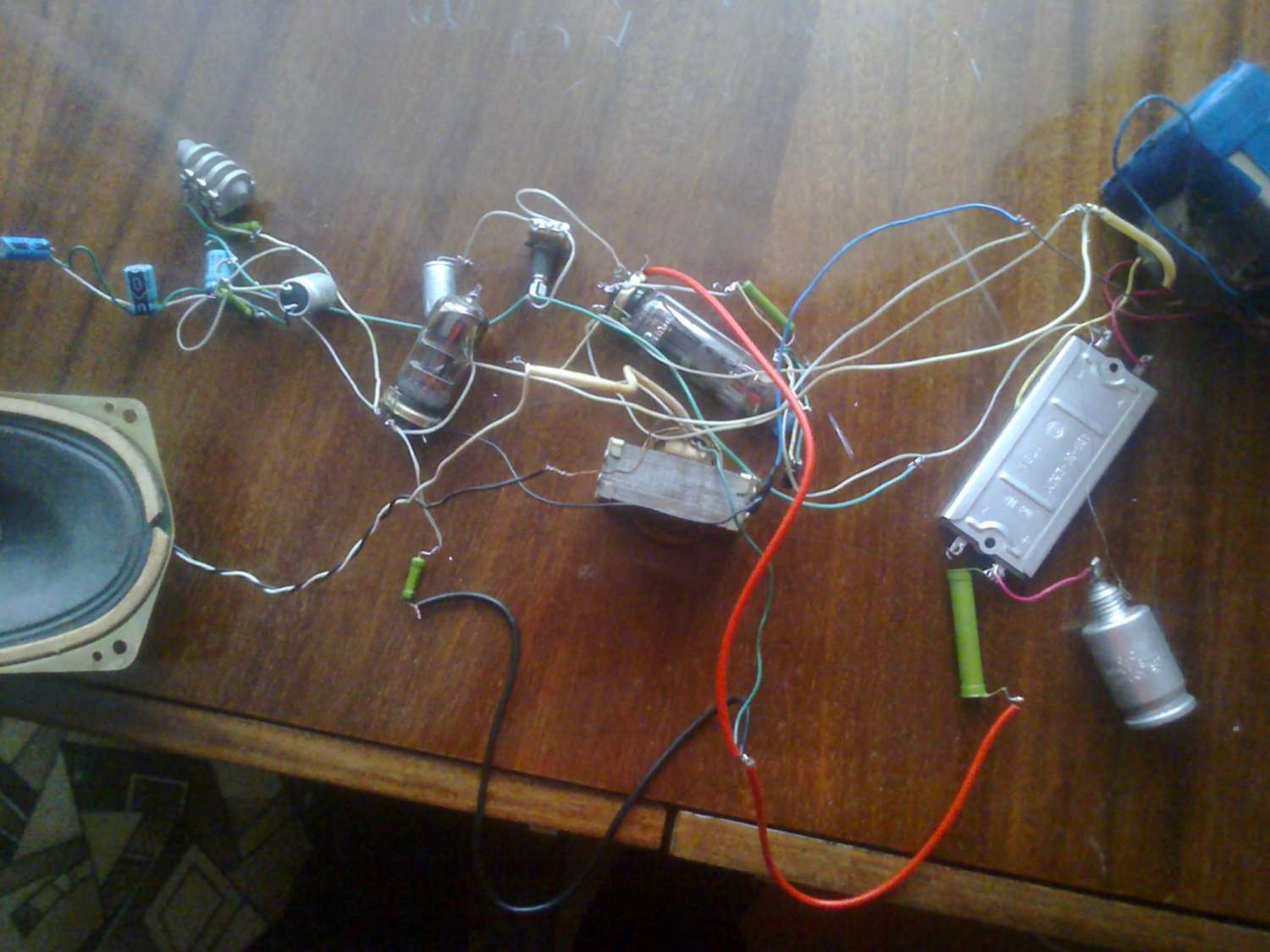

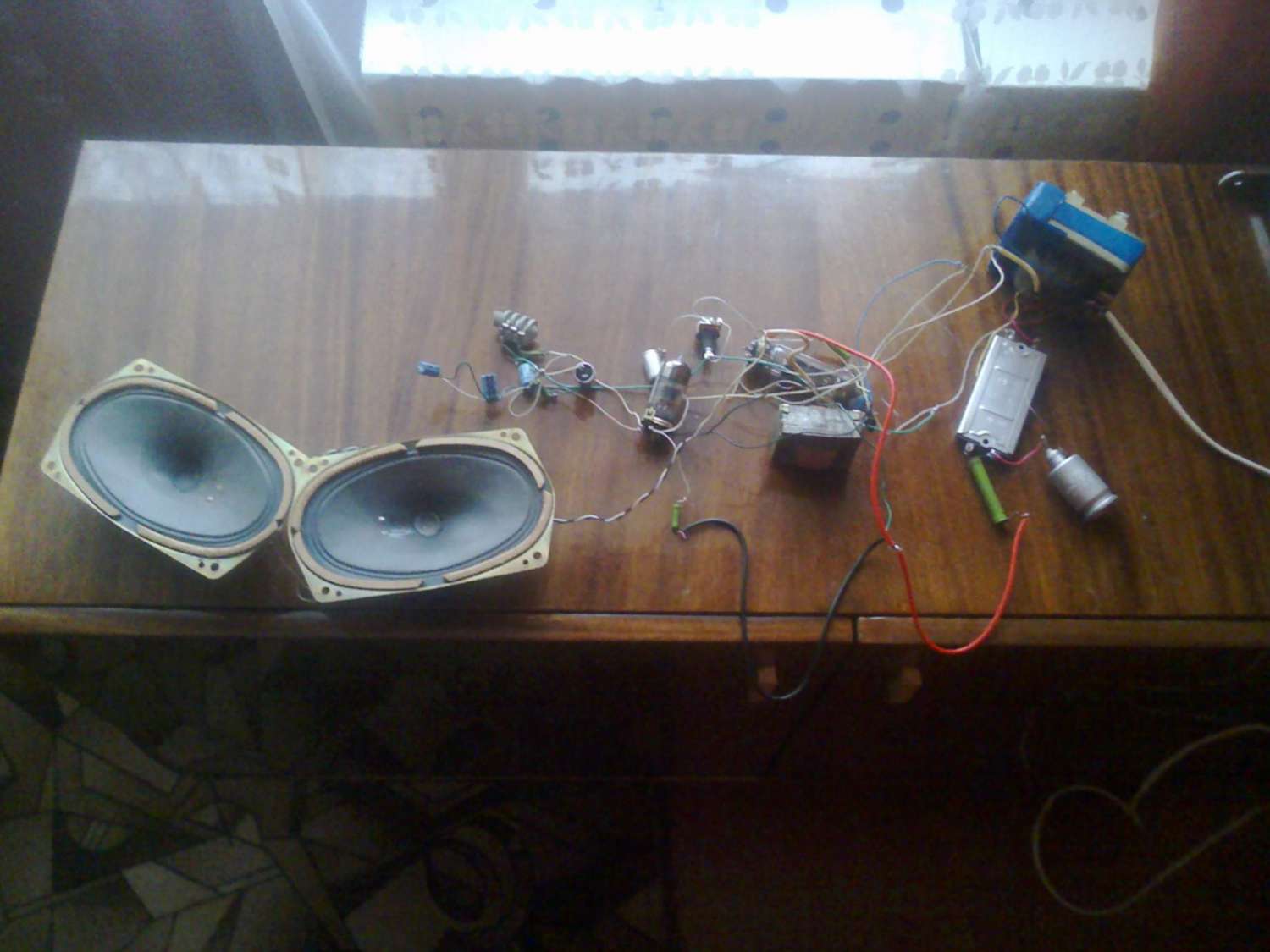

Не стесняйся, покажи фото монтажа.

... и добавил:



... и добавил:

Заранее отвечу. Выглядит страшно, но не замыкается ничего.

да. в данном случае резиновые перчатки это нифига не роскошь.

Сделал. Странно, что после резистора R2 получается 19В на анод первой лампы идут. А по-поводу высокого напряжения, я все в перчатках резиновых включаю и кондер всегда разряжаю замыкая контакты изолированными кусачками.

Какое напряжение на резисторах R1 и R3?

Конденсатор, чтобы его не испортить, лучше замыкать резистором небольшого номинала.

Сейчас будет веселуха

Да не, судя по твоим постам, примерно такое и предполагалось. Перепроверь хорошенько ещё раз монтаж, что-то мне подсказывает, что в этой кутерьме легко допустить ошибку и не заметить этого.
Кстати, чтобы не разряжать плоскогубцами конденсаторы в питании, просто поставь параллельно резистор килоом на двести (200 КИЛОом!), тогда они будут разряжаться сами после выключения.

Точно на R3, который подключен к катоду V1 напряжение 0 вольт?

Укажи на схеме номера выводов лампы V1, т.к. на фото монтажа плохо видно, что куда подключил.

На данный момент с1 можно отключть и измерить напряжения без него.

Извиняюсь, перепутал названия, когда писал. R3 2В, R1 0.

Извиняюсь, перепутал названия, когда писал. R3 2В, R1 0.

Нумерация элементов производится слева-направо и сверху-вниз

В первом каскаде лучше применить 6Н2П, но учесть другую цоколевку.
6Н3П с такими номиналами резисторов будет работать, но режим довольно "кривой", на аноде должно быть порядка 90В.
Попробуй заменить первую лампу, возможно она сильно б/у. Если другой лампы нет, попробуй перепаять первый каскад на второй триод 6Н3П.

Попробуй заменить первую лампу, возможно она сильно б/у.
---
не, было бы наоборот - малый ток через нее - малое падение на анодном резисторе - большое напряжение на аноде
жаль автор темы как то слаб во всем этом, а так бы до вкл тестер анод-земля у первой лампы, и вкл - вначале там почти весь анод будет, потом плавно падать
а если сразу валится до тех 20в - то проверить без первой лампы, все равно сразу 20в - без разделительного кондера включить
если плавно валится до 20, и анодный точно 100к, то смотрим _что в катоде лампы_
резюк 1.5к - промерить
кондеры по 10000мкф в катодах - снять,  включить без катодного кондера - анод станет ок 100в - виноват кондер
враг локализуется в 1 мин

а вообще, те кондеры такого номинала к гитарному унч никаким боком
там у первой лампы хватит 20мкф, у второй - 100мкф
