так, 12АХ7. Ура, появилась компрессия. Но немного раздражает, что в момент до срабатывания - лампа перегружается, и получается оч. некрасиво. А при уменьшении входной амплитуды - ничо не грузится, но и компрессии практически нет. Как можно оставить то же кол-во компрессии, но при этом, чтобы звук оставался не перегруженным (компрессированным, но не перегруженным). И надо как-то подобрать режим, чтобы точно так же заработала 6Н9С....

... и добавил:

Когда ничего не грузится по входу, смещение в районе -2,5-3В. что тоже вроде как более чем достаточно для компрессии сигнала по даташиту. Может мне поигратся с анодным-катодным резисторами на первом триоде (увеличить первый, уменьшить второй)...

Катодный - 1К, куда уж меньше... попробовал 680R - особо результата не дало. А если пойти по другому пути - увеличить напряжение смещения? Я так понимаю что можно увеличить резисторы в аноде-катоде второго триода - те которые щас по 47к. где-то до 68-100к.

... и добавил:

Итак, после кучи проб, ошибок, изменений, потраченных нервов, выкуренных книжек и тп - получилось вроде то, что нужно.



... и добавил:

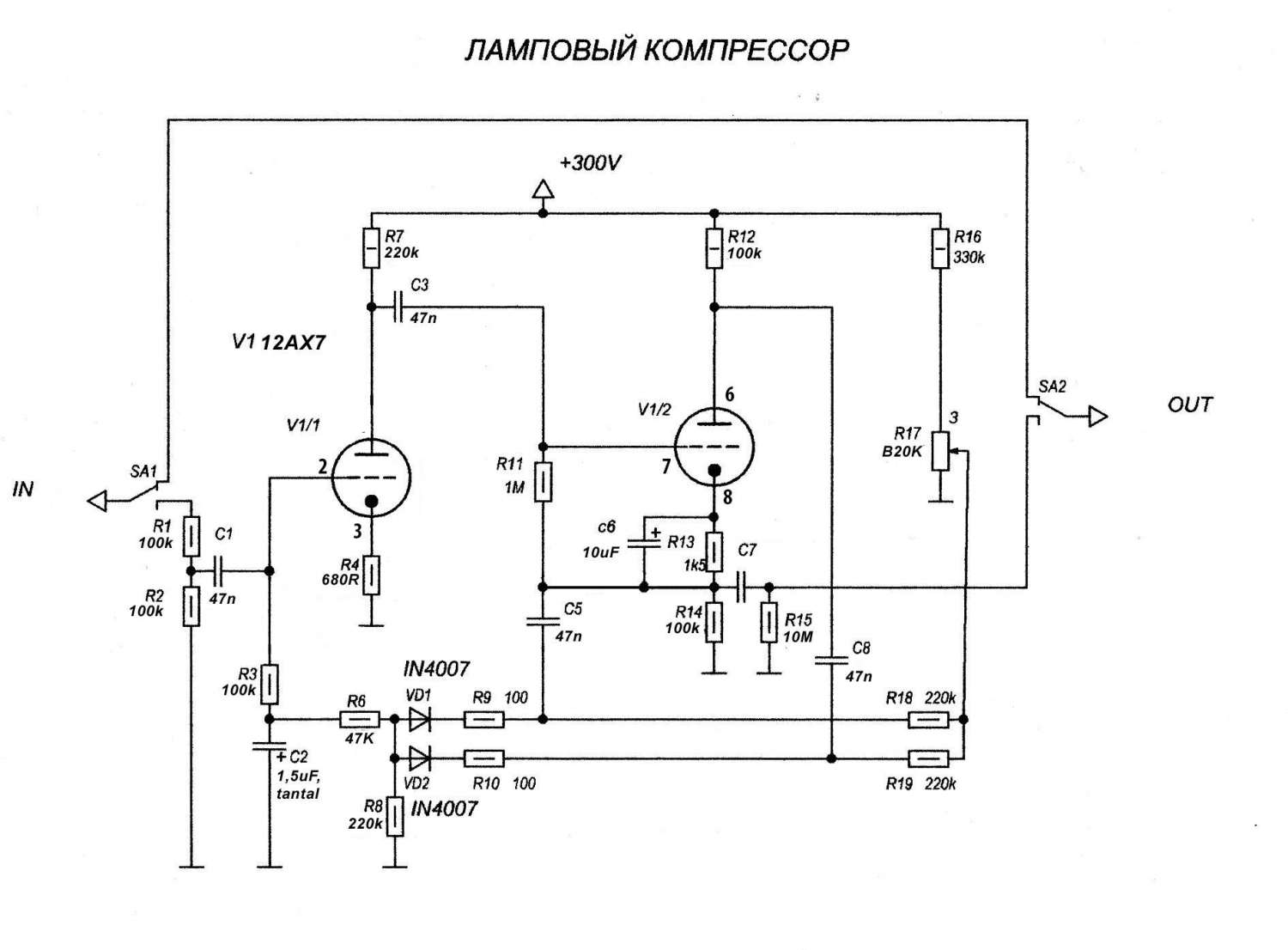

Данная схема работает отлично, если подавать на нее сигнал прямо с гитары (если надумаете где-то после лампового преда - то нужно будет изменить делитель по входу - верний резистор увеличить раза в 2, нижний - уменьшеть раз в 5-10). R3 - может быть любым в диапазоне от 100К до 500К. выше - уже значительно ослабляется напряжение смещение, и нужен либо более мощный сигнал входной (что приведет к перегрузу триода), либо выкручивать в 100% ручку компрессии.

Конденсатор С2 очень влияет на Punch компрессора. Чем он меньше - тем более чувствительный компрессор на изменения сигнала, даже малейшее прикосновение к струнам, при полностю выкрученной ручки компрессии будет приводить к "схлопыванию" и практически мгновенному отпусканию звука. Больше чем 2,2 - ставить не рекомендую, т.к. сигнал будет понижатся и отпускатся очень плавно, что будет приводить к "плаванью" звука.

Резисторы R12, R14 - увеличены в 2 раза, что привело к небольшому росту напряжения смещения. Кстати - у себя я еще увеличил в 2 раза резистор R8 - но это по желанию, особого слышимого эффекта оно не дало. Так же увеличил проходные конденсаторы пленочные (т.к. тупо не было под рукой на 22нф). С7 - 100nF - хватило с головой для пропуска низа.

Компрессор будет стоять по входу усилителя, перед первым каскадом. На выходе компрессора будет находится делитель напряжения, чтобы уровнять напряжение на входе с напряжением на выходе по амплитуде (чтобы не перегрузить по входу преамп).

... и добавил:

Лампы. с октальной 6н9с - в этой конфигурации тоже нормально заработал, но соотношение компрессии (Ratio) на слух все же меньше, чем у 12AX7

Мне правда до сих пор до конца не понятно, почему при напряжении между анодом и катодом в 130В, и напряжении на сетке -3В - лампа не закрывается полностью... и почему, в момент подачи сигнала андное напряжение вырастает с 130В, почти до напряжения питания в 300В - Хотя это наверное говорит о том, что ток, через лампу - не течет, и у нас отстутвует падение напряжения на резисторе... Но почему тогда звук проходит?

... и добавил:

Логично предположить, что сигнал обходит лампу через С1, R3, R6, VD1, R9, C5, C7 и уходит, немного ослабленный (за счет резисторов и делителей которые получаются) на выход... но ведь есть жеж конденсатор C2, который сразу, после R3 скидывает весь сигнал на землю, да и звука нет, когда нет питания... но и не должно быть звука тогда в принципе, если первый триод закрыт... Обьясните мне как оно работает подорбно? Т.к. я уже ничего не понимаю....

... и добавил:

Кстати, не подумал - если каскад стоит первым - то как-то у наз низкое входное сопротивление выходит... даже в таком включении - 200к, если не меньше... Активному басу то пофиг, а вот с пассивным - могут быть траблы. Хорошо что у меня нет пассивных инструментов ))

И ещё одна мысль: вы подняли резисторы нагрузок ФИРНа вдвое. и при этом в катоде второго триода у вас стоит 10мкф. А ведь этот конденсатор регулирует обратную связь по напряжению и усиление каскада тоже. Возможно, стоял бы там 22мкф - и меньше втрое танцев с бубном было бы

Пробовал варианты вплоть до 100мкф (10, 22, 47, 100) - вообще никакого изменения на звук или работу компрессора не услышал... (((

Так же померял между сеткой и катодом. Спокойно переваливат -3В....

... и добавил:

И да, лампа не закрыта полностью, напряжение питания равно 350в, а на аноде, в зависимости от уровня сигнала колеблется от 130 до 270в...  Но тем не менее - сильного ослабления сигнала не слышно ))

... и добавил:

Насчет шумов - когда вход замкнут на землю - шумов нет в принципе. Сравнивать с CS3 - некорректно - в ламповом варианте нет такого Ratio как в CS3 и близко... на слух отличия в чистом и в компрессированном звуке - минимальны, видно только когда один и тот же семпл прогоняешь через компрессор, а потом сравниваешь по пикам и общей "заполненности". Ну и немного как лиммитер работает. На 12AX7 - компрессия значительно больше заметна, но у меня пред на окталах, и портить его новальной лампой пока не хочется... а на 6н9с - гораздо меньше выраженна "скомпрессированость" сигнала.

пока не понятно... Очень напрягает подгруз лампы на мощных сигналах...

Во вложении - семплик записаный напрямую с инструмента, с разной динамикой. Вначале - ручка компрессора выкручена в 0 (клипует именно девайс, а не карта), а второй фрагмент - ручка компрессора на 100%...  Тоже сыграно с разной динамикой...
6н2п-ев и 12AX7 соответсвенно

... и добавил:

Как по мне - даж DOD280 на оптике - звучит адекватнее...

да отстой если честно, а не компрессия...  завязываю я с этим чудом - нашел в закромах оптрон - сделаю дод280 и поставлю его по входу преда

А кто нибудь оригинальный юзал? Каково мнение о работе компрессора людей, которые повторяли проект?

Проект с предом надо заканчивать, равно как и заканчивать разбиратся с компрессором. Поскольку есть возможность - собераю туда обычный, на оптроне, т.к. времени уже возится с другими вариантами нету.

Насчет миллера-джонса - в общем компресс понравился, но не понятно по регулировкам (они как я понял фиксированные, пот - только для первичной настройки), и его ставить только после преда (т.к. работа у него от 3-5в амплитуды). Может займусь реализую его на следующий пред.
