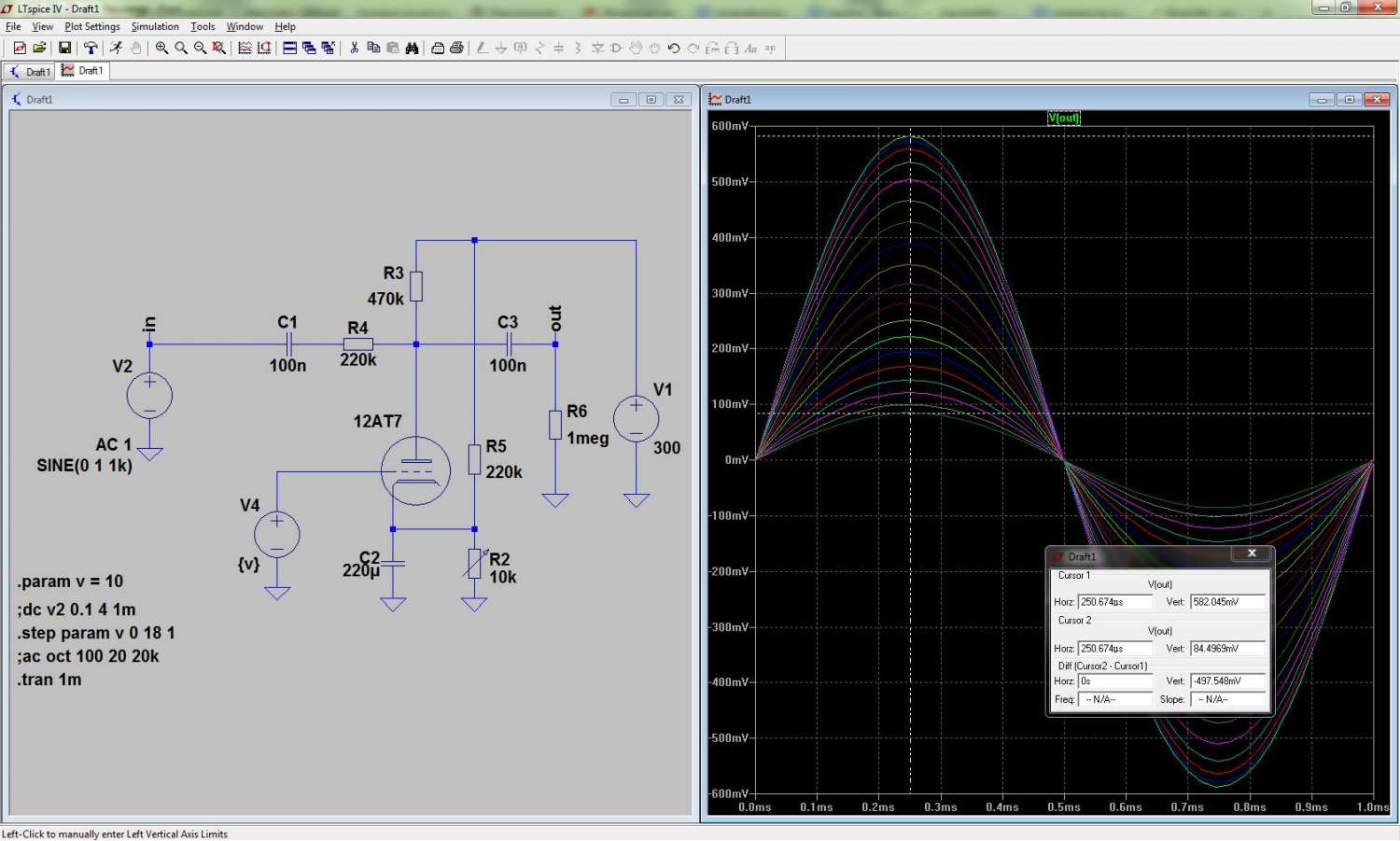

Вот простой регулятор на половинке триода, который без токов сетки дает компрессию ~7:1 (~17 Дб) и управляется положительным напряжением (0-18 В). Добавить ему выпрямитель по вкусу и вперед.



... и добавил:

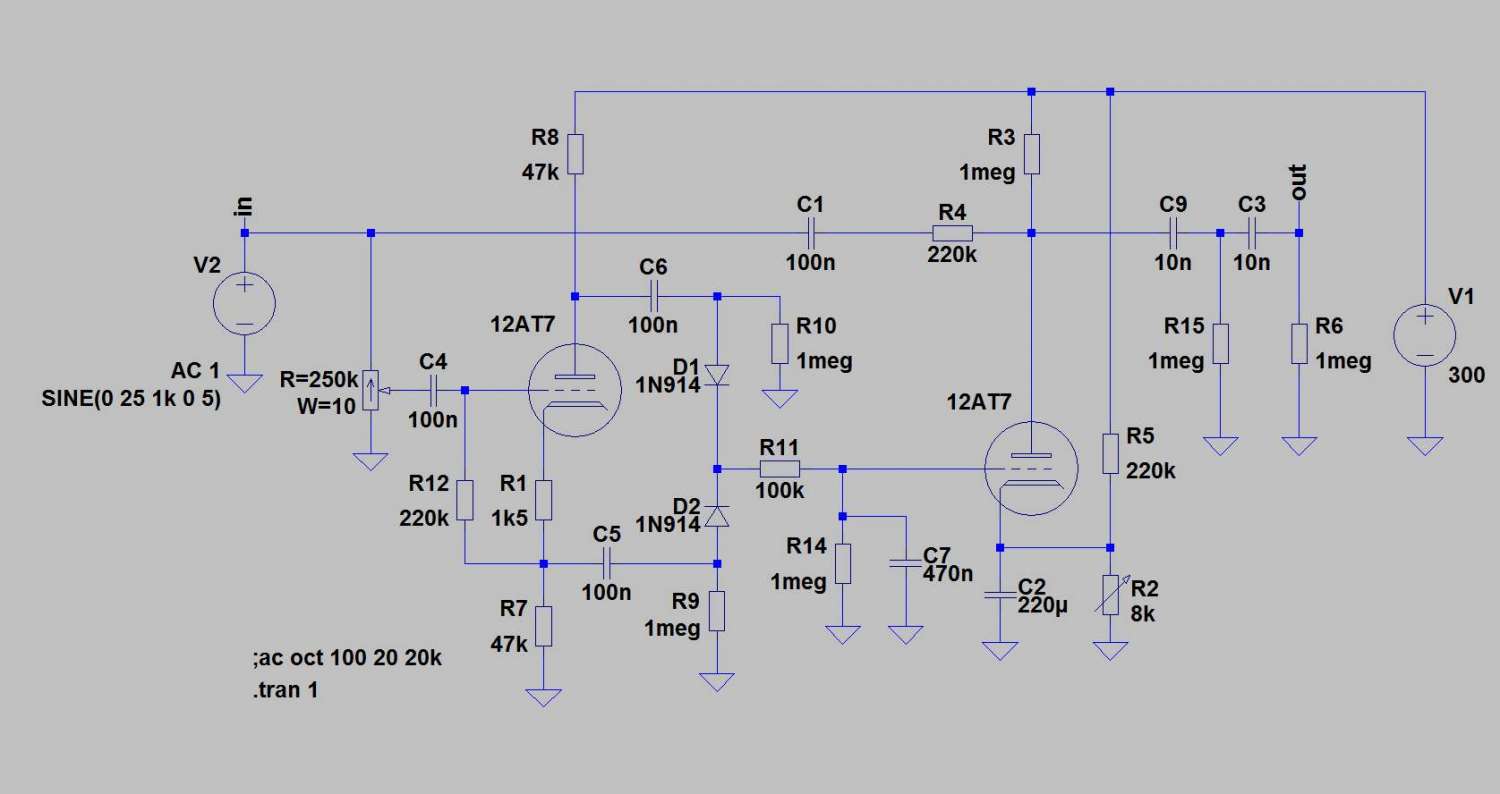

Ну вот набросок с которым можно начинать работать — добавил двухполупериодный выпрямитель на второй половинке триода со стандартной цепью атака-восстановление.



Есть только одна очевидная проблема у такого подхода — лезут ИНЧ регулятора в тракт, их нужно фильтровать.

Угу. Так, чота я туплю, у компрессора в покое максимум к.у. или минимум?

Угу, ну тогда так все и работает)

... и добавил:

Tander, а какие параметры атаки/восстановления хорошо звучат с басом?

Не отпускает, однако, компрессорная тема - решил и я на грабельки наступить
Одолела скука, нашёл коробушку, сделал из неё потихоньку макетный полигончик, отрыл в шкафу заказаный лет пять тому трансик/торик 220\270\14 и понеслась... Собрал схемку Миллера-Джонса (кстати, а куда она убежала из темы?!) , ту. что на одной лампе для начала, взялся за сетевой шнур, чтобы включить, посмотрел ещё раз на схему и задумался... В упор не пойму, как оно работает? Ведь при верхнем положении движка переменника получается, что левый катод садится на землю - смещение ноль вольт, анодная нагрузка - ноль килоом, а напряжение анод-катод= напряжению питания!!! Это же, посути - К/З по питанию??? Тут я и завис - киньте в меня чем-нибудь



Ну вот, собственно, и всё. Изменил схему немного,чтоб не страшно было включать, включил, послушал, как оно поганит звук и сделал вывод - в топку. Вопросов больше нет

Не отпускает, однако, компрессорная тема - решил и я на грабельки наступить
Одолела скука, нашёл коробушку, сделал из неё потихоньку макетный полигончик, отрыл в шкафу заказаный лет пять тому трансик/торик 220\270\14 и понеслась... Собрал схемку Миллера-Джонса (кстати, а куда она убежала из темы?!) ,

1ая страница, 9тый пост однако.

sadky, а нет желания переделать Ваш компрессор (Миллера-Джонса) по схеме Тимона?

Тимон,
Насчёт Rвн. лампы - понятно, но при таком жутком режиме "немного" превышаются даташитные режимы, не?
А насчёт кручения вкрай  ручки - моя ручка, куда хочу. туда и кручу Не встречал пока девайса, в котором крайнее положение регулятора грозило бы ему последствиями Ну, разве что - следующему после него в цепи    А вы. кстати, свою схему в железе ещё не воплощали? И что имелось в виду под "... ИНЧ регулятора лезут в тракт"? Получается что-то типа АМ детектором и ключевым элементом? Если да- как же это отфильтровать?
И вообще -  - не могу я симулятор побороть  не хватает ума задать параметры генератора сигнала
Может, кинете ссылочкой, где это разжёвывается для таких, как я?

Что имелось ввиду: регулятор работает как делитель напряжения, как по переменке, так, увы, и по постоянке (это не ПТ и в режим регулируемого сопротивления триод не загнать — без анодного потенциала работать не будет по моим представлениям). Соответственно, когда регулятор регулирует, особенно в момент атаки компрессора, постоянка на регуляторе бодро скачет с инфра-низкой частотой (собственно проблемна именно атака, восстановление лежит совсем уж низко по частоте), что благополучно пролезает через фвч после него.

В таком случае почему бы в качестве регулируемого элемента вместо триода не использовать высоковольтный полевик? Или в этом случае свои "фишки" повылезают?
