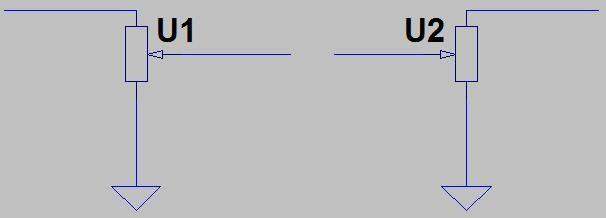

Первый гейн (вроде там 1..10 обозначено на корпусе) VR1 когда внизу движек (макс гейн т.е.) на первую лампу по переменному току добавляется нагрузка R13 100k +VR1 220K итого: 320ком , С4 10нФ вместе с этими 320к создает RC фильтр подрезающий басы в сигнале на 2ю лампу,
теперь передвигаем движек в мин гейн (т.е. вверх по схеме) имеем: R13 100k + VR1 0k итого: 100ком , С4 10нФ вместе с этими 100к создает RC фильтр подрезающий уже намного сильнее басы нагружающий по переменному току первую лампу своими 100комами сильнее чем при макс. гейне(320ком).
т.е. тут идея как у вас - что бы менялсь нагрузка на анод лампы,но тут еще и по басам частотка меняется. т.е.более гибко регулируется.
Второй гейн (по моему 10...100 или как-то так обозначено на крутилке)- аналогично работает из-за диодов, когда они открыты их сопротивление мизерное т.е. омы в итоге при слабом сигнале -сопротивление нагрузки по переменному току R15+R12+R14(плохо видно номера) ,а когда сигнал чуть громче-диоды открываются и садят сигнал на землю как в трнзисторных примочках -т.е. остается R15 + омы открытых диодов, опять нагрузка на анод меняется и частоты т.к. С17 и С18 теперь на другое соротивление (диоды окрылись ) работают ,т.е. частота RC фильтра - кондики+ сопротивления -меняется на кондики +диоды,
вроде понятно написал?
