Re: Раздвоитель сигнала для педали
« Ответ #15 : Сентября 01, 2011, 04:04:40 »
ну у меня же указано полпитания через 470К на базу. Или как-то не так? Можешь дорисовать?

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Раздвоитель сигнала для педали
« Ответ #16 : Сентября 01, 2011, 04:40:38 »

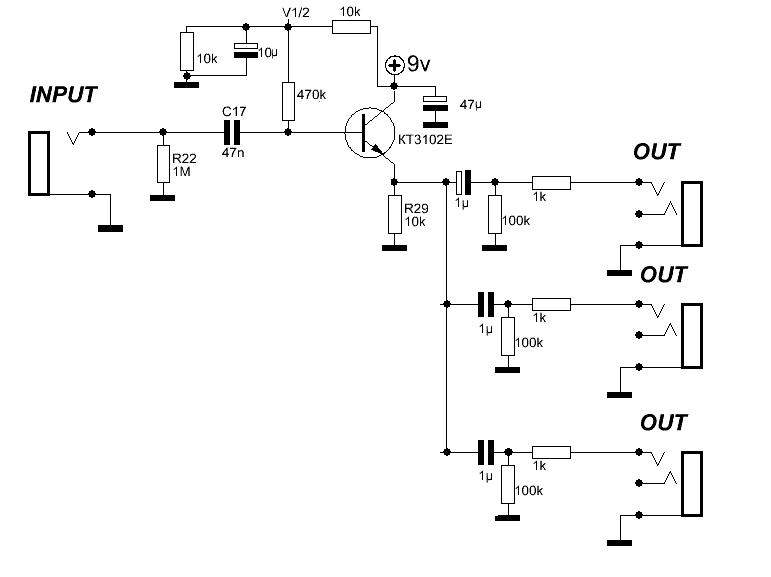

Схема не полная, там делитель напряжения не отрисован был. В итоге можно выбрать любой вариант...
535750-0
535752-1

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Раздвоитель сигнала для педали
« Ответ #17 : Сентября 01, 2011, 08:26:14 »
sbe77, а можно попросить вас нарисовать что-то подобное, но в другую сторону...  :hitrez: т.е. имеем допустим 5 входов, к ним подключается 5 устройств, необязательно одновременно, сигнал с них микшируется и подается на один или два выхода. Получается такой мини микшер, без регуляторов уровня входа...

Если вам не сложно конечно... :rolleyes:

Оффлайн Billy_Rock Автор темы

  • Опытный
  • ****
  • Сообщений: 651
Re: Раздвоитель сигнала для педали
« Ответ #18 : Сентября 01, 2011, 09:39:31 »
рядом была тема про винтажный моно микшер шур. там была схема.

... и добавил:

sbe77, спасибо) :)

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Раздвоитель сигнала для педали
« Ответ #19 : Сентября 01, 2011, 09:47:32 »
Billy_Rock, посомтрел схему... что-то перехотелось...  :hmmm: :7:

Проще что-то нужно, к тому же мне не для микрофонов...

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Раздвоитель сигнала для педали
« Ответ #20 : Сентября 01, 2011, 16:23:29 »
kynep, все просто. Обычный сумматор на ОУ в инвертирующем включении позволяет подключить массу источников сигнала. Например, возможен такой вариант простейшего микшера..
536033-0

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Раздвоитель сигнала для педали
« Ответ #21 : Сентября 01, 2011, 16:25:27 »
sbe77, вот это уже ближе к телу! Спасибо!  :hitrez:

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3359
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Раздвоитель сигнала для педали
« Ответ #22 : Сентября 01, 2011, 16:30:41 »
Да не за что.. ;) Кстати, можно усиление по каждому из входов сделать фиксированным, задав определенный коэффициент усиления. Это позволит отказаться от переменников, а само устройство сделать максимально компактным.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Раздвоитель сигнала для педали
« Ответ #23 : Сентября 01, 2011, 17:05:21 »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Раздвоитель сигнала для педали
« Ответ #24 : Сентября 01, 2011, 17:23:30 »
JoeDominges,

Цитировать
The board requires you to be registered and logged in to view this forum.

 :hmmm: :7:

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
Re: Раздвоитель сигнала для педали
« Ответ #25 : Сентября 01, 2011, 18:44:45 »
К сообщению приложен pdf.
А так же (дальше цитата):

Another way :

536059-0

Or (less noise)

536061-1

Все взято со ссылки выше.
