Разминка для ума
« : Января 11, 2024, 11:32:21 »
Есть такой пульт ямаховский, EMX5014C, с парой УМ на бору.
Удобный, практичный, схема есть, казалось бы ремонтируй и радуйся....
Схему прилагаю, как усилитель с питанием отдельно, так и весь мануал (20мб).
Помимо прочего, обычного для пультов, у этого прибора был прошит Q149 в УМ. Заменил. PS уходит в защиту, причем PS в порядке, проверен с эквивалентами, все ок. Откинув ногу DC с разъема CN101 - запускается, но перекошено низковольтного питание (+-15) относительно земли, что в итоге выражается в постоянке на выходах ум. Ну, это я так думаю, возможно первопричина где-то еще.  Перекос возникает при подключении SG (pin9) к GND двуполярного 15в (контакт через шлейф, если по схеме). Если отключить - перекос только в нижнем по схеме УМ.
Провозился с ним праздники, плюнул, где-то я чего-то недопонимаю. Требуется помощь зала, приглашаю к обсуждению любителей схемотехники.


Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Разминка для ума
« Ответ #1 : Января 11, 2024, 11:52:57 »
Алексей Ф, Если очень поверхностно и на основе утверждения
Цитировать
Перекос возникает при подключении SG (pin9) к GND двуполярного 15в (контакт через шлейф, если по схеме). Если отключить - перекос только в нижнем по схеме УМ.
То косяк надо искать в схеме лимитера, соответствующего нижнему по схеме УМ, очевидно он там нижний.
Сигналы SG проходят транзитом через БП ни с чем не соединяясь и уходят куда-то в лимитеры на страницу 12.

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #2 : Января 11, 2024, 12:13:48 »
Думал об этом, но разъем сигнальный включен - отключен разницы нет

... и добавил:

Так-с..  >:(
Видимо разминка для мозгов никому не интересна, в отличие от разминания языков в соседних флудильнях?
Чтож, прибор я таки поднял. Японцы, такие японцы, млин.
Люблю приборы того времени, эра схемотехники на дискретной базе, жаль что уже в прошлом...
« Последнее редактирование: Января 11, 2024, 20:40:43 от Алексей Ф »

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #3 : Марта 28, 2024, 19:58:20 »
Попытка номер два. :)
Неожиданный запрос от старинного друга - вынуть и положить изделие, для комфортного изучения азбуки морзе в натуральных условиях. Ну, то есть не на ленте телеграфной, конечно, а в наушниках. Причем не радио, а попроще, с проводами. Чтоб в соседних комнатах.

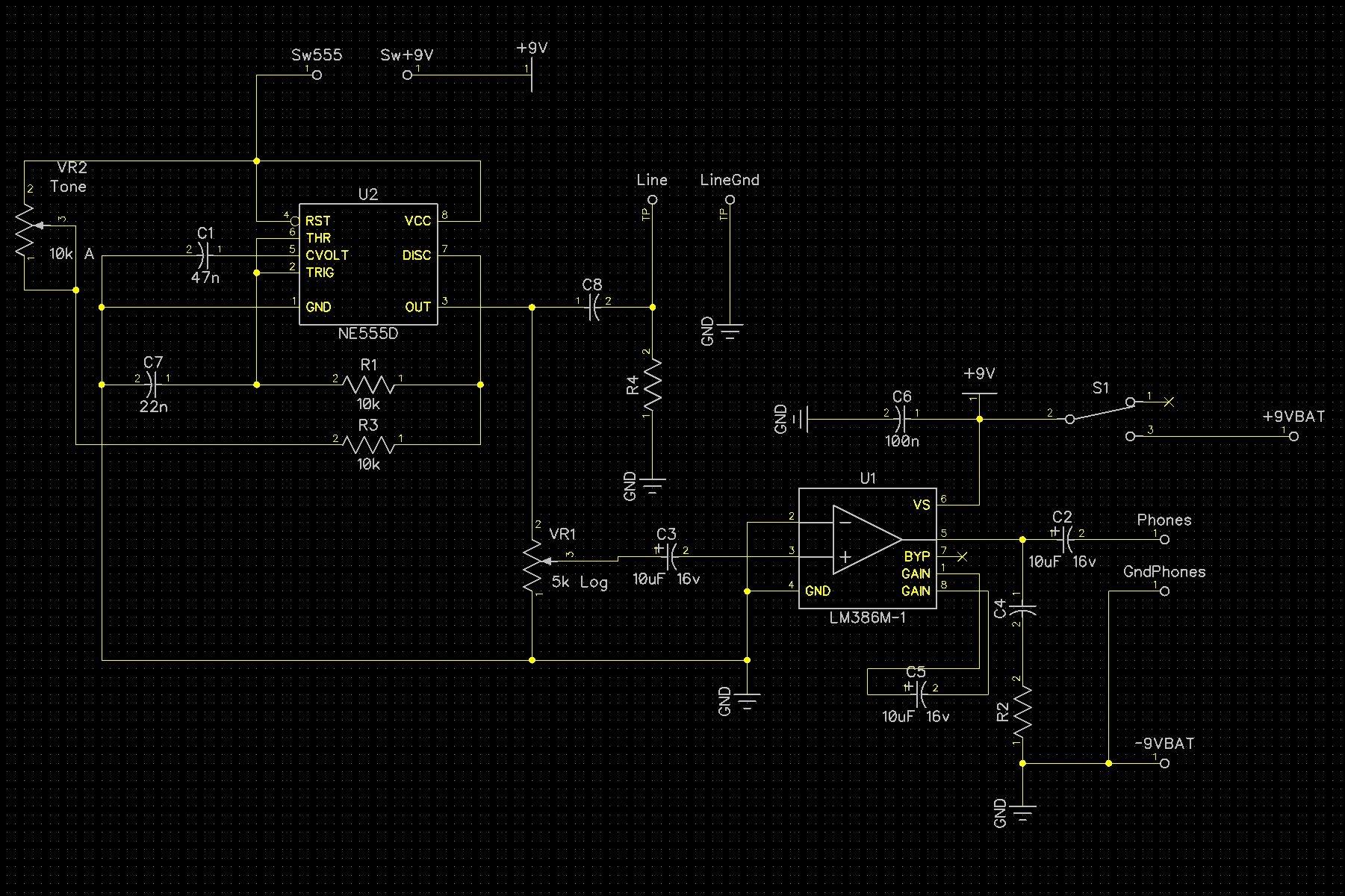

Пока ничего путного в голову не приходит, разве что ген + усь для ушей в даташитном варианте. Вопрос в кол-ве проводов, хочется на паре.
Кто-нибудь уже изобретал подобный велосипед?

[ Указанное вложение недоступно ]
« Последнее редактирование: Марта 28, 2024, 20:05:00 от Алексей Ф »

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8893
  • Код пишу, на досуге на проволоку нажимаю.
Re: Разминка для ума
« Ответ #4 : Марта 28, 2024, 20:38:13 »
Алексей Ф, ого, друг то... "не опасается, но готовится..."(с) ;)
« Последнее редактирование: Марта 28, 2024, 20:50:40 от Spero_In_Inteligo »

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #5 : Марта 28, 2024, 20:58:04 »
Ключ у него появился настоящий, дети загорелись морзе изучать  :)

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8893
  • Код пишу, на досуге на проволоку нажимаю.
Re: Разминка для ума
« Ответ #6 : Марта 28, 2024, 21:37:43 »
Алексей Ф, учитывая что погружался в предметную область музеев и бывал в частных музеях(прям вот на энтузиазме построенных) - большое дело! Тем паче, если артефакт подлинный. Музеефицировать его :hmmm: :rolleyes: :p ;)

А морзе и на ардуине мона ;) :crazy: :hitrez:. (правда там, в предметке, вроде есть определенные моменты, в которых можно соревноваться, это да, прям ключ нужен. Если не просто "смску" набить, и азбуку заучить)

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #7 : Мая 31, 2024, 15:47:42 »
Так-с. Нетривиальная задачка. Есть педалька у Line-6, называется HX-Stomp. Кнопки переключения работают помимо кнопок еще и сенсорами.
После обильного залития пивом (поручик молчать!) пришлось заменить кнопки и промыть что промывается. Работает все, кроме сенсора второй кнопки. Стал разбираться, цепочка сенсора построена на трех элементах, обозначенных на схеме D (но не диод). Один похоже прошит, несколько ом супротив 80пик на остальных. Вопрос собственно - сто это за элемент такой и чем его заменить?

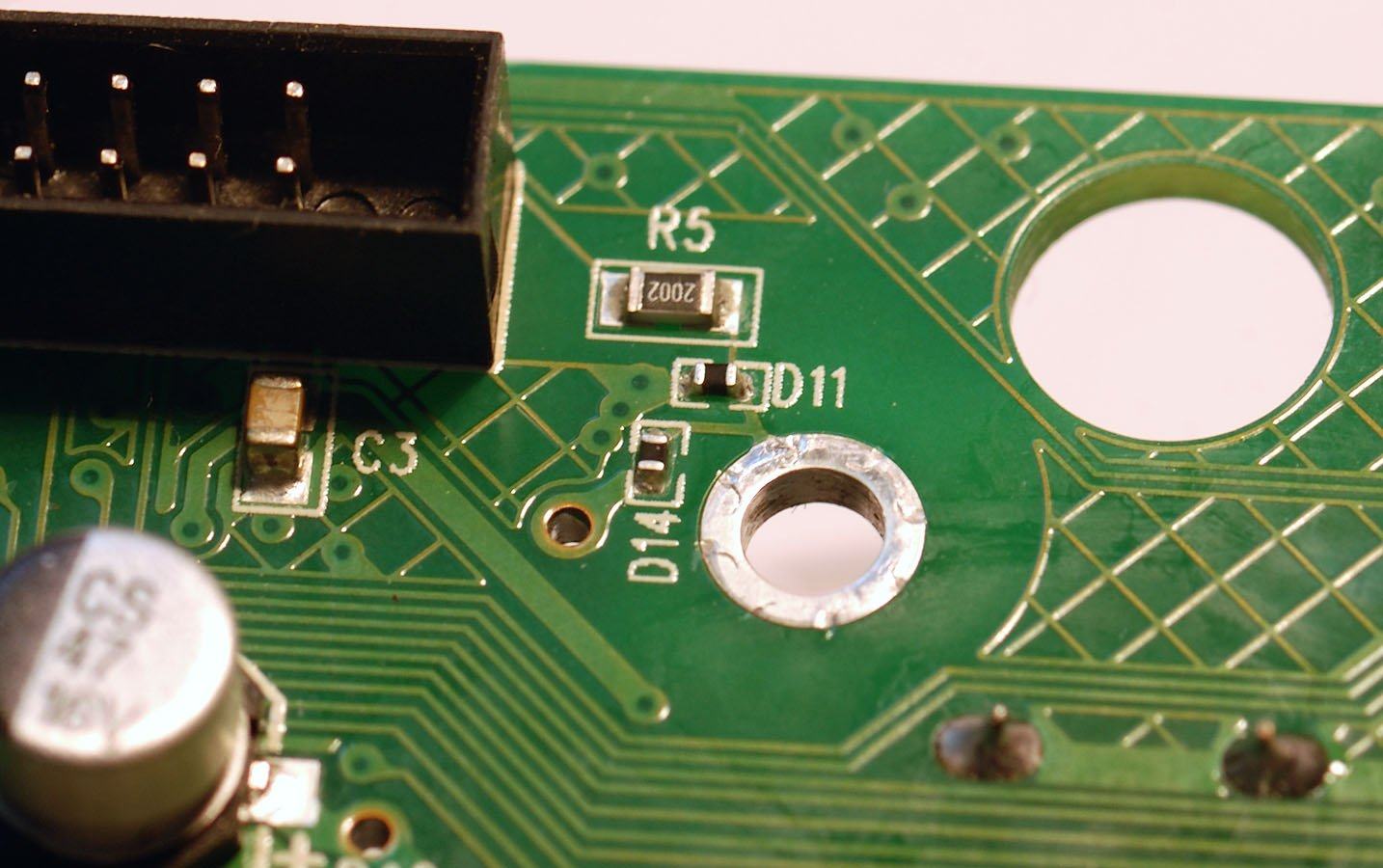

Фото прилагаю. Писюк совсем мелкий, что за номером D11 как раз и прошит.

2453326-0

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Разминка для ума
« Ответ #8 : Мая 31, 2024, 15:52:24 »
Может всё-таки это диод супрессор? Ну просто по картинке оно очень характерно подключено...

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #9 : Мая 31, 2024, 15:57:50 »
Вот ведь, мимо меня эта тема прошла. Пойду почитаю.

... и добавил:

А что за характерное подключение? Дело в том, что с этих писюков сигнал уходит на шлейф, в мозги прибору,
« Последнее редактирование: Мая 31, 2024, 15:59:45 от Алексей Ф »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: Разминка для ума
« Ответ #10 : Мая 31, 2024, 16:17:31 »
Тоже сразу подумал на супрессор. Есть симметричные, если нет полосатости. По сути пороговый стабилитрон.

Я бы отпаял и промыл бы под ним все и вся. Его самого тоже отмыть и уже после этого измерять. На всякий пометить какой стороной стоял. Вдруг таки он не симметричный.

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #11 : Мая 31, 2024, 16:30:34 »

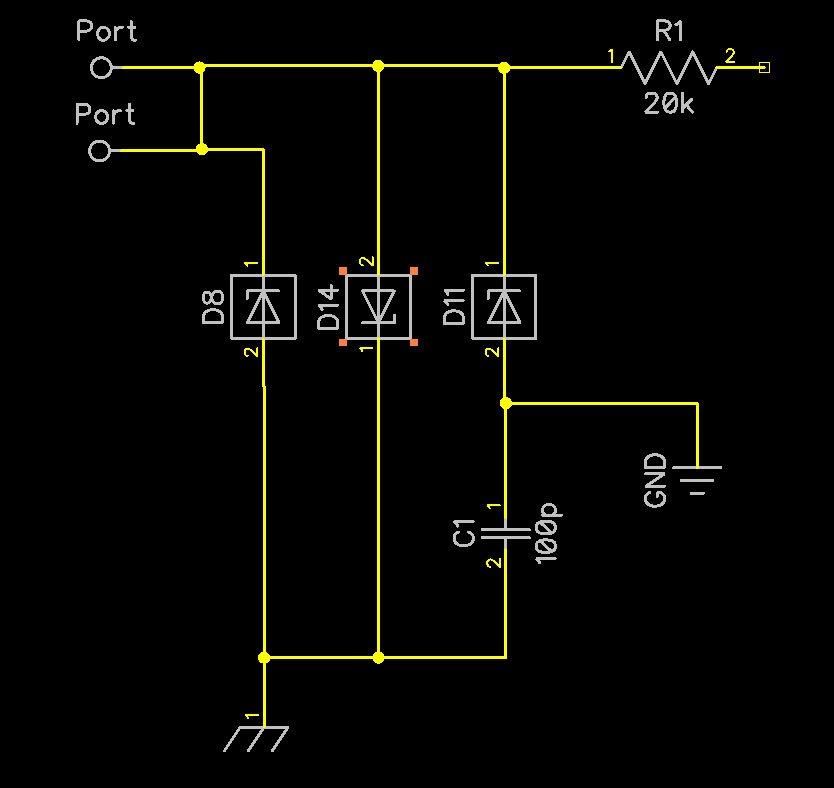

Снял подключение, видимо односторонний, раз пара от кнопки. Там два винта крепления, от каждого по такому элементу на землю (шасси). Так бы может заменить 11 на 14, хз
Все промыто уже. если погреть - восстанавливается на время, остывает - опять 6 ом.

2453329-0

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Разминка для ума
« Ответ #12 : Мая 31, 2024, 16:34:20 »
Ну принял он на себя уже несколько кВ статики, надо отпаять и похоронить с почестями :)
Без него всё должно нормально заработать

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95529
  • Санкт-Петербург
    • AZG CUSTOM
Re: Разминка для ума
« Ответ #13 : Мая 31, 2024, 16:39:20 »
ну так то да, без него будет ОК. Он защитный. Свое отработал. Можно второй измерить если есть регулируемый источник. Или подсмотреть в других схемах Лайн6 что они там предпочитают ставить.

Оффлайн Алексей Ф Автор темы

  • Эксперт
  • *****
  • Сообщений: 2261
  • GuitarPlayer.Ru fan!
Re: Разминка для ума
« Ответ #14 : Мая 31, 2024, 16:44:09 »
Далее по течению контроллер CY8C4246AZI-M445
По левелспеку у него 5,5 в максимум. Соответственно супрессор дб на 3,3.
Где бы найти еще...
Да, выпаять не проблема, хочется сделать как надо, а не как можется.
