Re: Разрыв(Line in) в чампе
« Ответ #45 : Марта 04, 2008, 22:41:31 »
4el, Ну ты любитель проводов дикий :) Связи делать максимально короткими, провода юзай лучше моножилу или МГТФ, монтаж выполнять на монтажных планках (идеально) или на текстолите, в который вбиты стоечки. Лампу 6П6С надо было ближе к краю шасси, горячая она собака. В пред надо было окталку ставить. Кстати кен ты зря непоставил. Удачки в ампостроении, если бы ты собрал хайгейн в таком виде :) замучался бы убирать фоны, свисты и т.д.

ну и + тебе для энтузиазму :)

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10497
  • Репутация: +689/-326
  • DIY - my life
Re: Разрыв(Line in) в чампе
« Ответ #46 : Марта 04, 2008, 22:46:53 »
NT,  Шасси 230мм х 150мм (длинна х ширина). Высота 150мм. Высота шасси 50мм. Еще есть ньансик, шасси не прямое, тоесть стенки не под углом 90 градусов а чуть под наклоном, это особенность гаинтовских корпусов, есть прямые корпуса, но они высокие сильно (типа как у Вовы на миниголове)

сори за полуофф...

Оффлайн 4el Автор темы

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Разрыв(Line in) в чампе
« Ответ #47 : Марта 04, 2008, 23:32:58 »
_SlipknoT_, за плюс спасибо, ответил.

4el, Ну ты любитель проводов дикий :) Связи делать максимально короткими, провода юзай лучше моножилу или МГТФ, монтаж выполнять на монтажных планках (идеально) или на текстолите, в который вбиты стоечки. Лампу 6П6С надо было ближе к краю шасси, горячая она собака. В пред надо было окталку ставить. Кстати кен ты зря непоставил. Удачки в ампостроении, если бы ты собрал хайгейн в таком виде :) замучался бы убирать фоны, свисты и т.д.

ну и + тебе для энтузиазму :)

Все конечно так))) Проводов многова-то, сам не думал что так выйдет. Там проводов земля да анодка, а выглядит))). Планки, текстолит, стоечки и т.д. не было - бюджетный вариант. Кен не ставил так как я понял надо две вторички по 200-250 вольт (может ошибаюсь), а у меня две по 110 с отводами на 16 вольт плюс накал 6 в и обмотка 6 в для релюшек. Вроде с кеном не получится? Кстати фон прет слышно, грешу на дроссель (от ч/б телека) подозреваю что он расчитан на 50 Гц, а с моим мостом вроде 100 прет. Хотя может из-за накала переменкой.

В планах есть хайген преамп Енгл мод, только вот если я комутации в чампе так нагородил что у меня в нем будет?)))) Может печатку сделать?
« Последнее редактирование: Марта 04, 2008, 23:35:12 от 4el »

Оффлайн silverdog

  • Частый посетитель
  • **
  • Сообщений: 243
  • Репутация: +42/-6
Re: Разрыв(Line in) в чампе
« Ответ #48 : Марта 05, 2008, 13:07:40 »
Монтаж бы окультурить,лишнего многовато. В отверстия шасси, там где провода,не мешает поставить резиновые или пластиковые втулочки или домотать изолентой .Если изоляцию провода "прорежет"-замкнет.

Фон. Дроссель скорее ни причем.Могут давать земляные косяки.Если собирали точно по схеме,попробуйте 1й электролит от моста поставить временно на 47-100 мкф.Уменьшится ,тогда попробуйте 47+22+22.
Если накал без средней точки,то начните лучше с него.Можно попробовать еще выпрямление на первую лампу или положительный потенциал на накал.


Оффлайн 4el Автор темы

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Разрыв(Line in) в чампе
« Ответ #49 : Марта 06, 2008, 10:36:26 »
Монтаж бы окультурить,лишнего многовато. В отверстия шасси, там где провода,не мешает поставить резиновые или пластиковые втулочки или домотать изолентой .Если изоляцию провода "прорежет"-замкнет.

Фон. Дроссель скорее ни причем.Могут давать земляные косяки.Если собирали точно по схеме,попробуйте 1й электролит от моста поставить временно на 47-100 мкф.Уменьшится ,тогда попробуйте 47+22+22.
Если накал без средней точки,то начните лучше с него.Можно попробовать еще выпрямление на первую лампу или положительный потенциал на накал.


- с землей нет вроде косяков, да и откуда им там взятся схемка проста как пять копеек)));
- Втулок нет.Только как порежет? ни движения ни натяжения там нет;
- вместо одного первого электролита у меня два по 47 мкФ. и далее +10+10 мкФ;
- накал попробую выпрямить;
- поподробней можно про среднюю точку и про положительный потенциал на накал?

Оффлайн silverdog

  • Частый посетитель
  • **
  • Сообщений: 243
  • Репутация: +42/-6
Re: Разрыв(Line in) в чампе
« Ответ #50 : Марта 06, 2008, 11:42:30 »

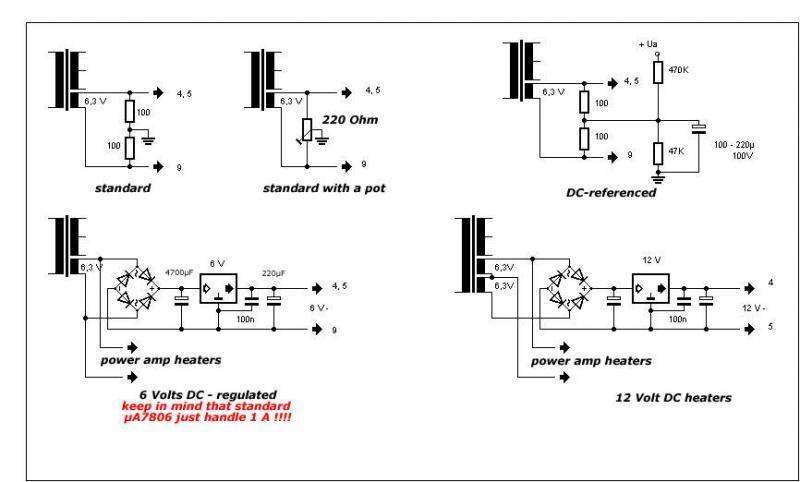

На схеме верхний ряд слева направо- 2 схемы со средней точкой и подача по стоянного потенциала 30-35 вольт.

Оффлайн 4el Автор темы

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Разрыв(Line in) в чампе
« Ответ #51 : Марта 06, 2008, 12:06:49 »
Спасибо, вечерком попробую. О результатах отпишусь.
П.С. 1. Мощность резюков не важна?
       2. На 3 и 4 схемах стабилизатор или транзистор какой-то?
« Последнее редактирование: Марта 06, 2008, 12:14:19 от 4el »

Оффлайн silverdog

  • Частый посетитель
  • **
  • Сообщений: 243
  • Репутация: +42/-6
Re: Разрыв(Line in) в чампе
« Ответ #52 : Марта 06, 2008, 14:17:21 »
Резисторы от 0,5 вт,предпочитаю 1-2 вт.

На 3 и4- микросхема стабилизатор 6 вольт 1 ампер. Но это для Чемпа лишнее.


Оффлайн pastor_dp

  • Завсегдатай
  • ***
  • Сообщений: 279
  • Репутация: +24/-5
Re: Разрыв(Line in) в чампе
« Ответ #53 : Марта 06, 2008, 18:38:55 »
Средняя точка на накале даже без подъема над землей даст значительный эффект. Даже странно как то, что это не было сделано изначально..

Оффлайн silverdog

  • Частый посетитель
  • **
  • Сообщений: 243
  • Репутация: +42/-6
Re: Разрыв(Line in) в чампе
« Ответ #54 : Марта 06, 2008, 20:54:31 »
4el,посмотрите все таки, как выглядит монтаж Чемпа  50-х годов.Провода-только необходимый минимум.


Оффлайн kfender

  • Ветеран форума
  • ******
  • Сообщений: 5938
  • Репутация: +537/-54
  • к.т.н.
Re: Разрыв(Line in) в чампе
« Ответ #55 : Марта 06, 2008, 21:03:27 »

4el,посмотрите все таки, как выглядит монтаж Чемпа  50-х годов.Провода-только необходимый минимум.


Самопал! :) Вот потому там все и звучит! По теме - я разрыв впаял в конечном итоге прямо на выходную лампу - получилось еще лучше - чем меньше деталей, тем лучше.

Оффлайн 4el Автор темы

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Разрыв(Line in) в чампе
« Ответ #56 : Марта 06, 2008, 22:18:19 »
4el,посмотрите все таки, как выглядит монтаж Чемпа  50-х годов.Провода-только необходимый минимум.



Хрен его знает как так сделать)))) Красиво и здорово. С первого раза так не замутишь, явно опыт нужен. Я когда шасси делал наоборот разнес все элементы подальше от трансов и друг от друга. Переживал за наводки и т.п. У меня шасси, наверно, раза 2 больше, если не в три. О средней точке знал, но как говорится в поговорке: "слышал звон, да не знал где он"
П.С. никак до паяльника не дорвусь, среднюю точку попробовать.

Оффлайн silverdog

  • Частый посетитель
  • **
  • Сообщений: 243
  • Репутация: +42/-6
Re: Разрыв(Line in) в чампе
« Ответ #57 : Марта 07, 2008, 02:51:59 »
Чемп,наверное самый популярный и собираемый усь, в интернете уйма различных вариантов.Всегда найдется  посмотреть как собрано,на чем и почему.
Зашли бы на ГТЛаб.там уже собирали не единожды.
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1187590425
Для "красивого" монтажа  Вам без пары-трешки монтажных планок не обойтись.
А если уж шасси длинное,то стоит продумать обвеску на панельках ламп,а питалово ближе к трансу . 10 см провода по питанию это меньшее зло, чем 20 см от анодного резистора.Кстати длинна спокойно позволяет добавить полноценный тембр,поставить переключатель "брайт",отключение ООС.
У Вас в городе есть какой нибудь радио рынок? Посмотрите у дедков-барахольщиков,стоимость планок будет копеечная.

Оффлайн pastor_dp

  • Завсегдатай
  • ***
  • Сообщений: 279
  • Репутация: +24/-5
Re: Разрыв(Line in) в чампе
« Ответ #58 : Марта 07, 2008, 10:33:33 »
http://www.ampwares.com/ffg/schematics.html
Опять же.. Все лэйауты есть

Оффлайн 4el Автор темы

  • Эксперт
  • *****
  • Сообщений: 2731
  • Репутация: +295/-56
  • БАНя полезна для здоровья (с) ЗОЖ
Re: Разрыв(Line in) в чампе
« Ответ #59 : Марта 07, 2008, 13:09:49 »
Чемп,наверное самый популярный и собираемый усь, в интернете уйма различных вариантов.Всегда найдется  посмотреть как собрано,на чем и почему.
Зашли бы на ГТЛаб.там уже собирали не единожды.
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1187590425
Для "красивого" монтажа  Вам без пары-трешки монтажных планок не обойтись.
А если уж шасси длинное,то стоит продумать обвеску на панельках ламп,а питалово ближе к трансу . 10 см провода по питанию это меньшее зло, чем 20 см от анодного резистора.Кстати длинна спокойно позволяет добавить полноценный тембр,поставить переключатель "брайт",отключение ООС.
У Вас в городе есть какой нибудь радио рынок? Посмотрите у дедков-барахольщиков,стоимость планок будет копеечная.

Ох... совсем убиваете.. еще чуть и распаяю все нафиг и заново пересоберу.

Хотя нет, месяцок другой поиграю, как время освободится так может быть.
