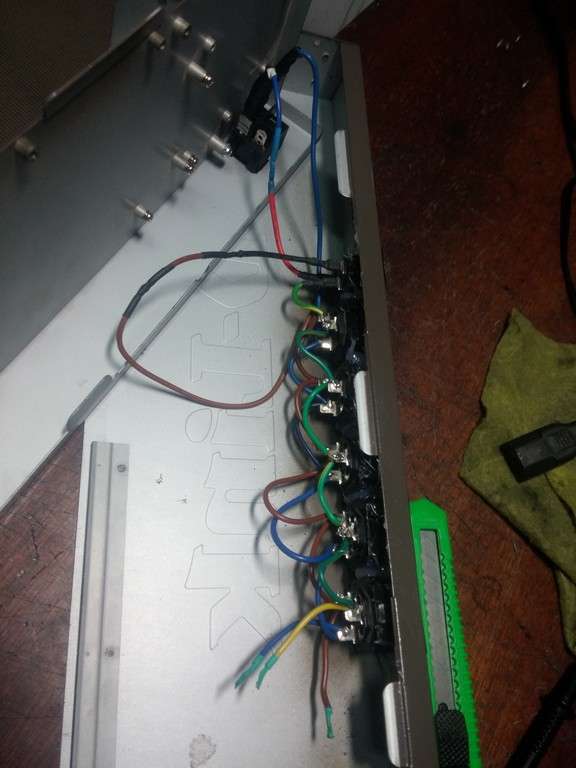

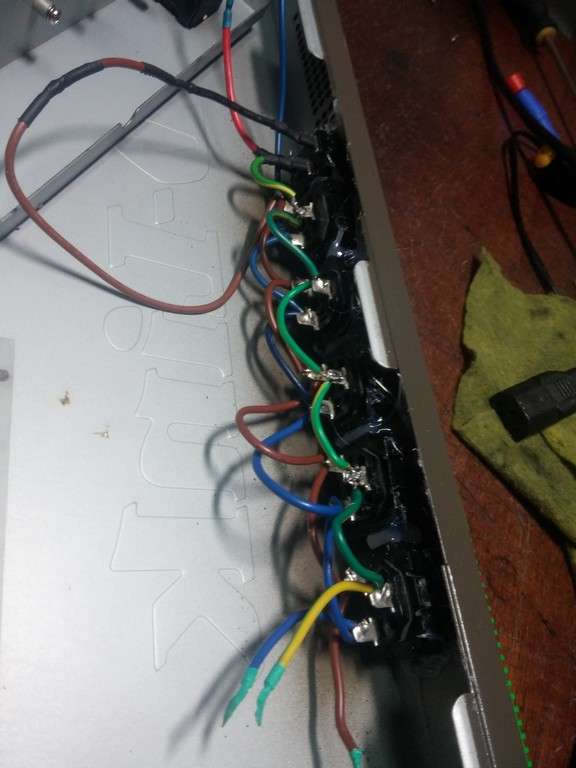

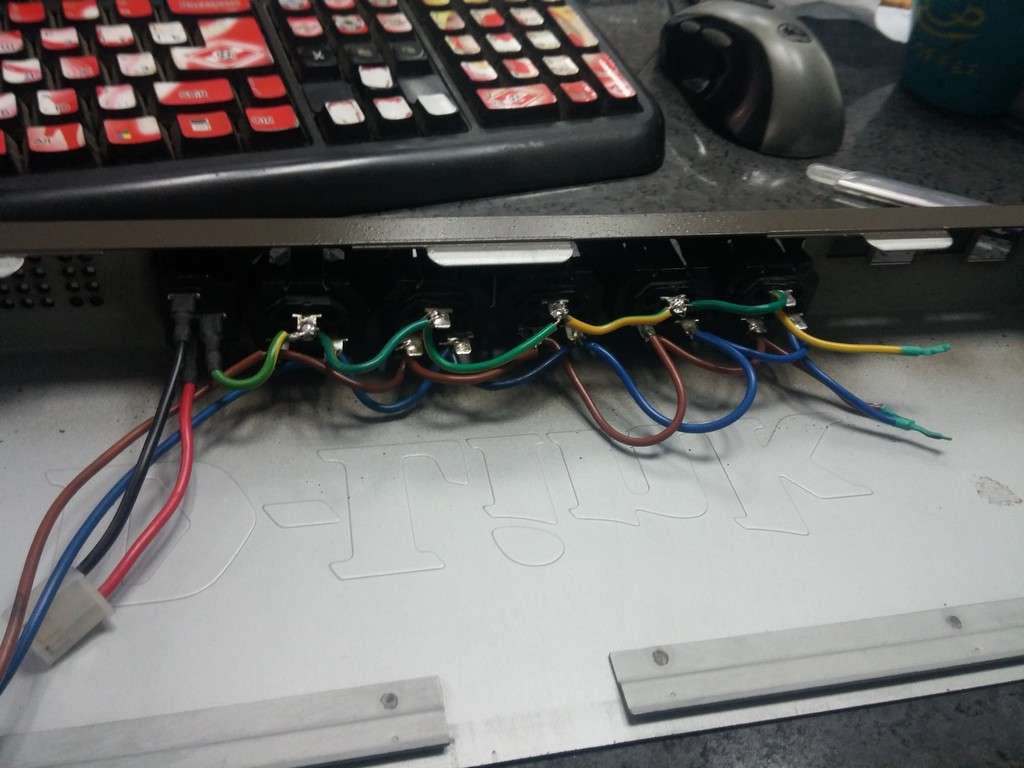

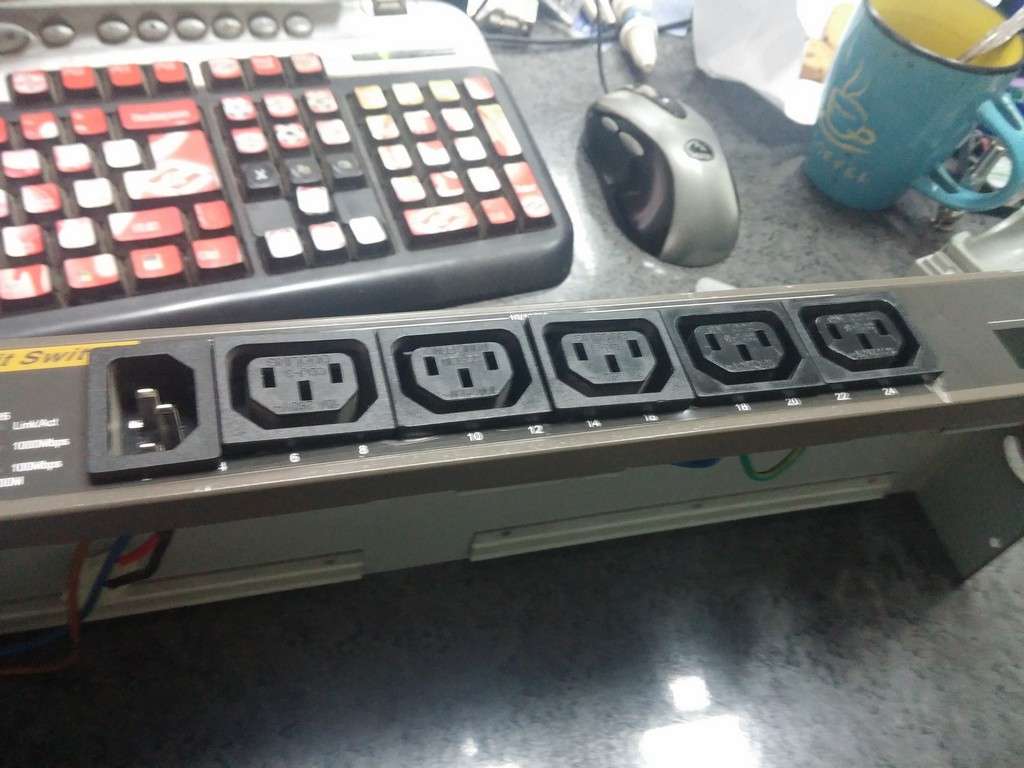

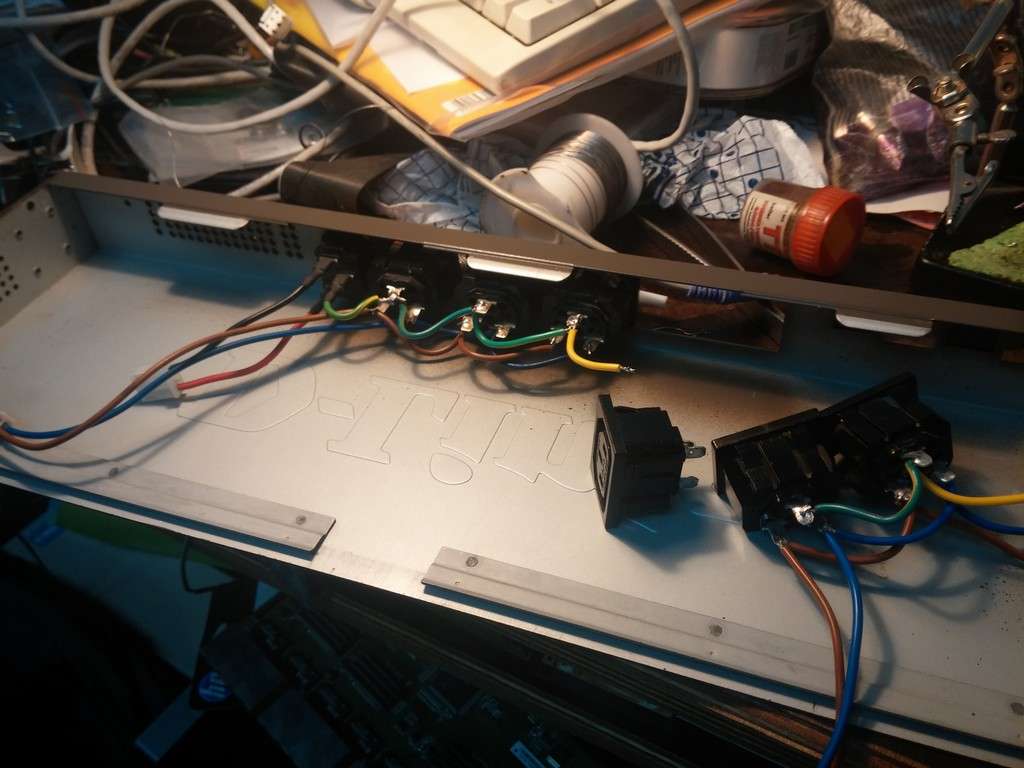

Для следующего рукоделия (или последователям, у которых бесперебойник продолжает работать и всё никак не не хочет становиться донором деталей) братья-китайцы делают разные комбинированные IEC-разъёмы, они как раз по высоте под 1U и можно или впихнуть их больше, либо в том же корпусе собрать ещё что-то полезное, например:

http://ru.aliexpress.com/item/2pcs-10A-250V-3Pin-AC-power-socket-plug-with-fush-holder-IEC320-C13-C14-UPS-PDU/1625664809.html


]http://ru.aliexpress.com/item/2pcs-10A-250V-AC-power-socket-3-3Pin-IEC320-C13-socket-PDU-UPS-APC-socket-module/1625934350.html]

кроме разъёмов что-то стоит? варистор, предохранитель?

UltrasSlim, посмотри схемы сетевых фильтров. Там можно подглядеть защиту, а то как бабушкина розетка получается

Этаж сколько слепых проводов понадобится!

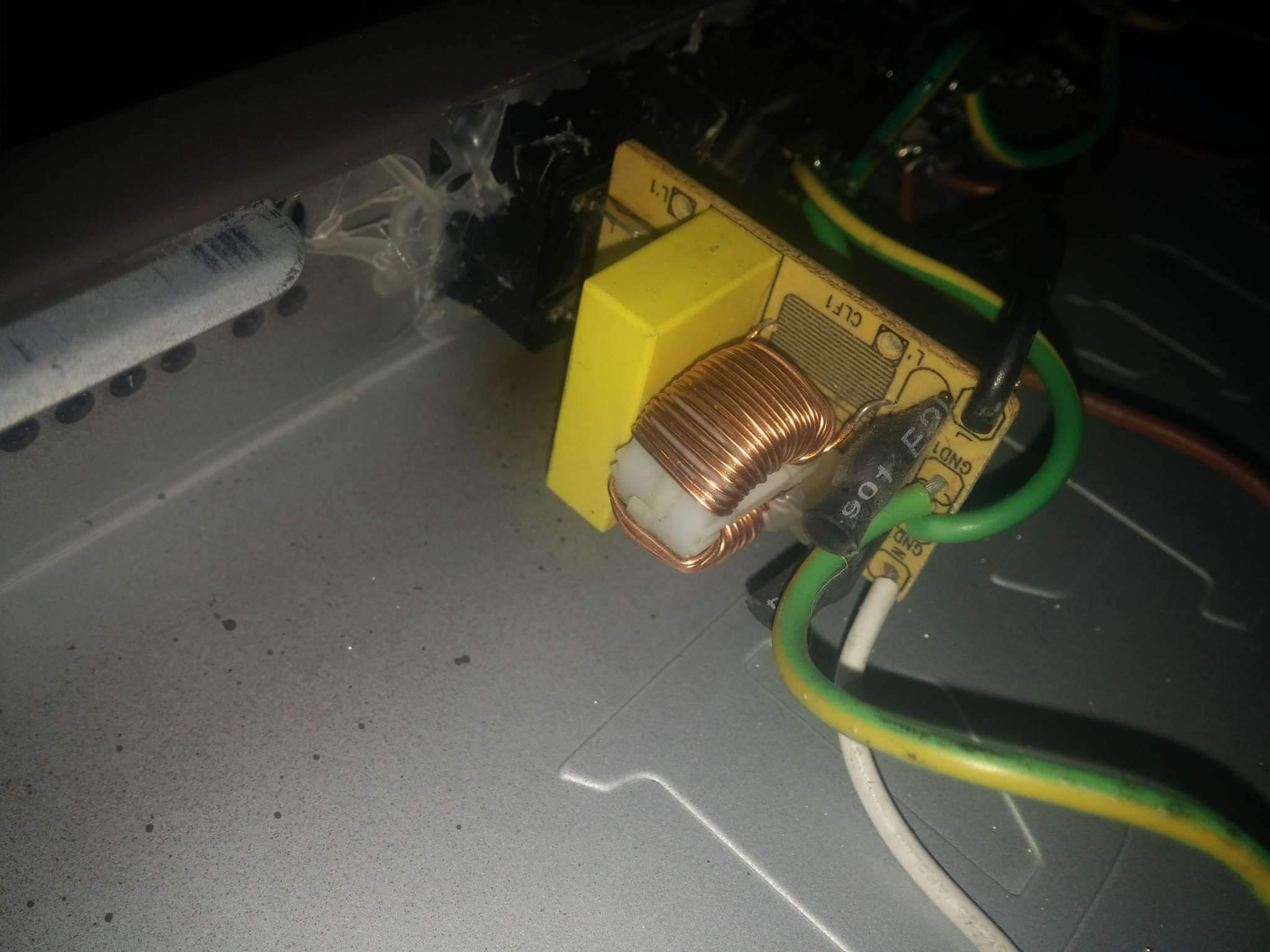

По мне, так не разветвитель делать надо, а полноценный фильтр с варистором и токовой защитой и полноценными розетками.
А мне вот интересно, как в рэках решается проблема с борьбой с земляными петлями по контуру заземления. Гора железных коробок, законтаченных на один железный рэк. У всех коробок земля сигнальная законтачена на корпус, часто со стороны входа. Имеем гору земляных петель с одной стороны по заземлению, с другой по сигнальной земле по патчам коммутации сигнала.
Петли, кстати и по заземляющему проводу трехпроводного питания образуются.
По идее сигнальная земля должна на корпус землиться только в одном приборе, первом от гитары, корпуса остальных приборов должны хорошо контачить с первым через шасси рэка либо заземляющими проводами при этом в приборах после первого сигнальная земля на корпус землиться не должна.
Эт я к чему и о чем, ежели в рэке не дай бох окажется железка с импульсным БП, то сер от него запросто может расползтись через петли по всем приборам рэка.

А мне вот интересно, как в рэках решается проблема с борьбой с земляными петлями по контуру заземления.

Такие приборы изначально проектируют для работы в таких условиях -- обычно есть ground lift, малосигнальные земли изолированы от внешней земли (в зависимости от задачи: R или L или трансформатор или оптика. У них обычно симметричное соединение, в котором земля играет только роль экрана. Кроме того, сейчас большая часть коннекта цифровая -- там, где раньше тащили длинный мультикор, сейчас просто стоит конвертор рядом с источником.

Эт я к чему и о чем, ежели в рэке не дай бох окажется железка с импульсным БП, то сер от него запросто может расползтись через петли по всем приборам рэка.

Нет вообще никаких технических проблем сделать импульсный БП с такими же шумами что во внутрь, что наружу, как и у линейного, но не существует никакой возможности сделать линейный БП с входным диапазоном 90-280 вольт и запихнуть усилитель на 3 киловатта в размер 1U. Вопрос этот только экономический.

Bulldozerrr, В том и состоит грамотная сборка река, чтобы распределить земли и убрать петли. На счет розеток - большие не всегда полезны. Эти мелкие лучше во многих отношениях. И не вижу проблем прикупить или собрать такие провода. И в том числе по этой причине не люблю фиксированный кабель питания у приборов.
