Можно действовать методом анализа. Первым делом - отпаять провод от центрального вывода потенциометра ВЧ(ползунок).
Тем самым исключим из цепи прохождения сигнала исправный ВЧ-тракт темброблока.
Слушаем, что получилось. Звук либо есть, либо его нет. Если есть, то - какой?
Исходя из этих данных сделаем соответствующий вывод и примем следующий шаг.
1 Если звука нет.
Берем какой-нибудь резистор от 100 кОм до 500 кОм. Припаиваем к нему проводочки.
Если есть боязнь посадить этим резистором на корпус анодку - последовательно с ним припаиваем конденсатор. Любой от 10 нанофарад(ну примерно) и напряжением не менее анодного.

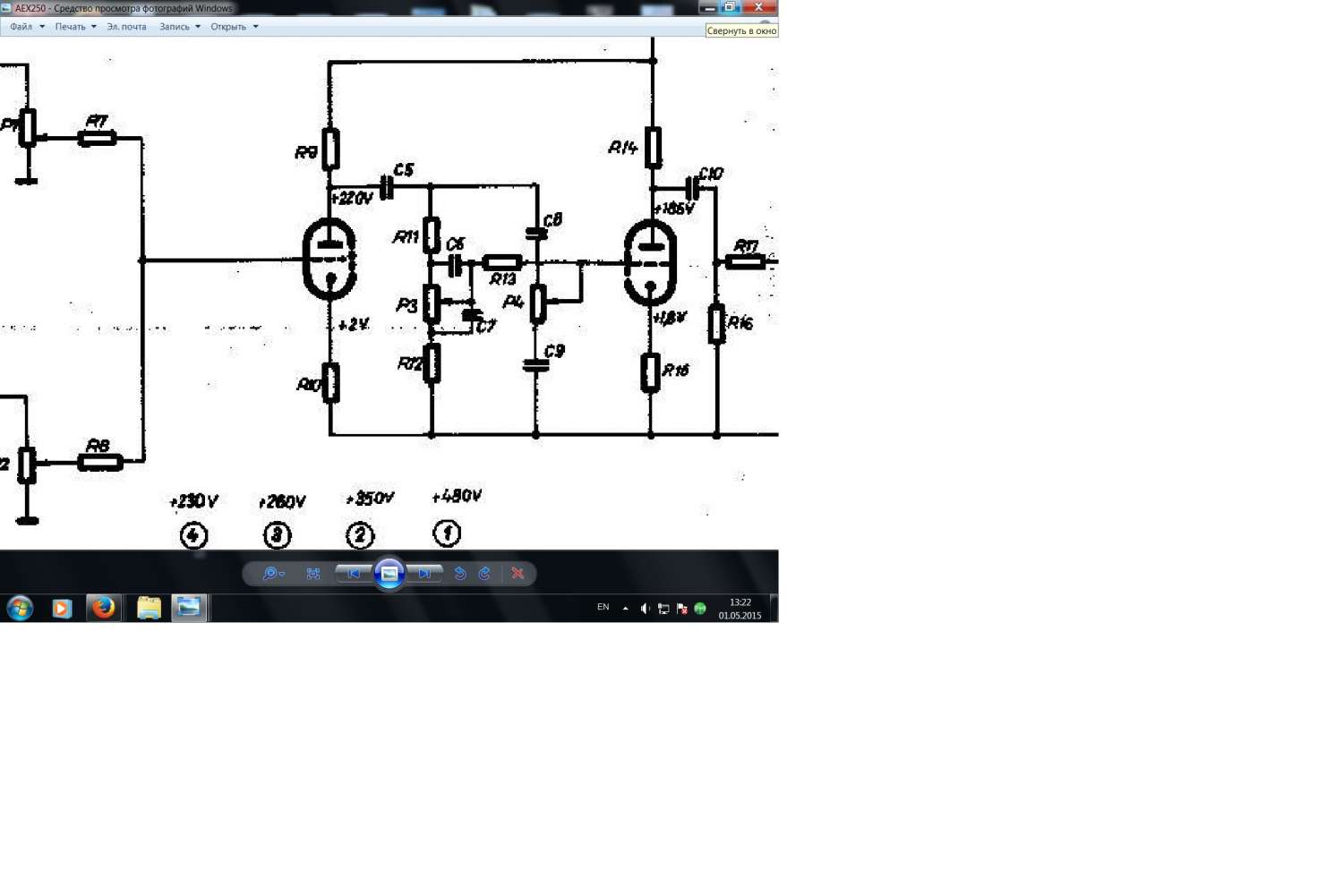

Один проводочек припаиваем на правый вывод разделительного конденсатора С5, который перед темброблоком стоит.
Другой проводочек от резистора начинаем подсоединять к разным точкам темброблока. Держим кончик провода изолированным пинцетом или плоскогубцами.
Начать надо с сетки следующей лампы(после темброблока). Звук должен быть, раз по ВЧ сигнал проходит.

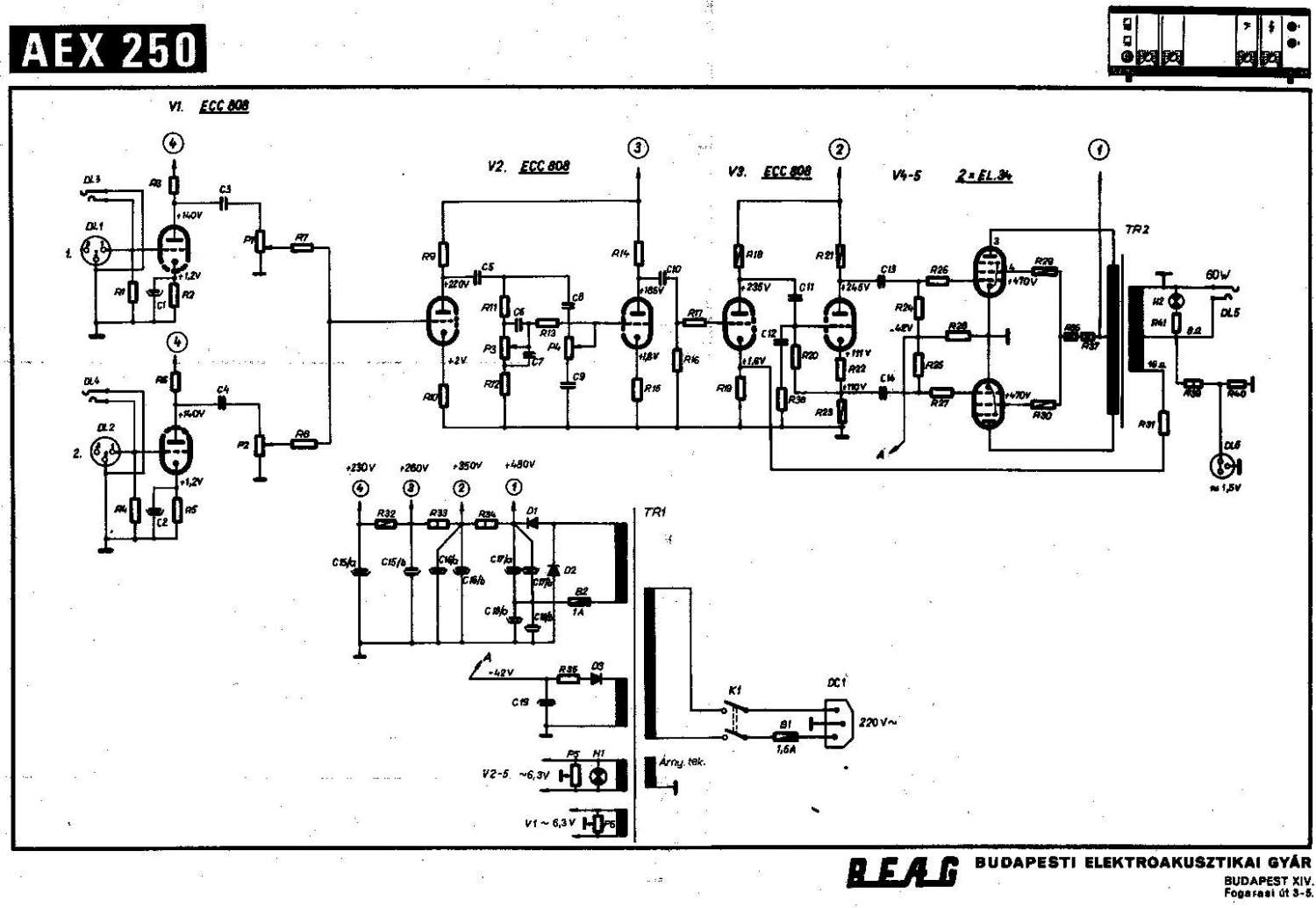

Потом, глядя на принципиальную схему, подсоединяем в других точках темброблока, стараясь двигаться справа налево. ВЧ-тракт не трогаем.
Движок НЧ - в среднем положении.
В какой-то точке звук будет, в какой-то не будет.
Данные об этом записываем. Потом сидим и анализируем эти данные.
Либо сами, либо выкладывайте сюда для обсуждения.
-------------------------------------------------------------------------
Как правило все сводится к 2-м неисправностям - либо обрыв, либо короткое замыкание. Остальное случается реже.
