Небось опять джек не той стороной распаял )

хех
если б
но я уже проверял
в этот раз инпут и оутпут на подвижные лепестки запаяны
всё как надо

но это рил теперь звучит как обрыв сигнальной цепи где то
мне посоветовали такое
завтра посветлу и на свежую голову буду делать так

Проверяем схему на прохождение сигнала: щупом с проводом тестера прикасаемся к сетке последнего каскада (все регуляторы устанавливаем на максимум) - должно быть слышно сетевое рычание.
Касаемся сетки предыдущего каскада - рычание должно становиться заметно громче.
Постепенно продвигаемся к началу схемы - с каждым каскадом рычание от прикосновения к его сетке должно становиться всё громче и громче.
Если в каком-то каскаде этого нет, значит, там ошибка.

Гитарный_Барончик, Ну вот по второму замеру напряжения уже адекватные.
Скорее всего где-то в монтаже ошибки ещё остались.
Способ в цитате рабочий, пробуй.

выполнил это
от последней сетки к начальной
справа налево получается

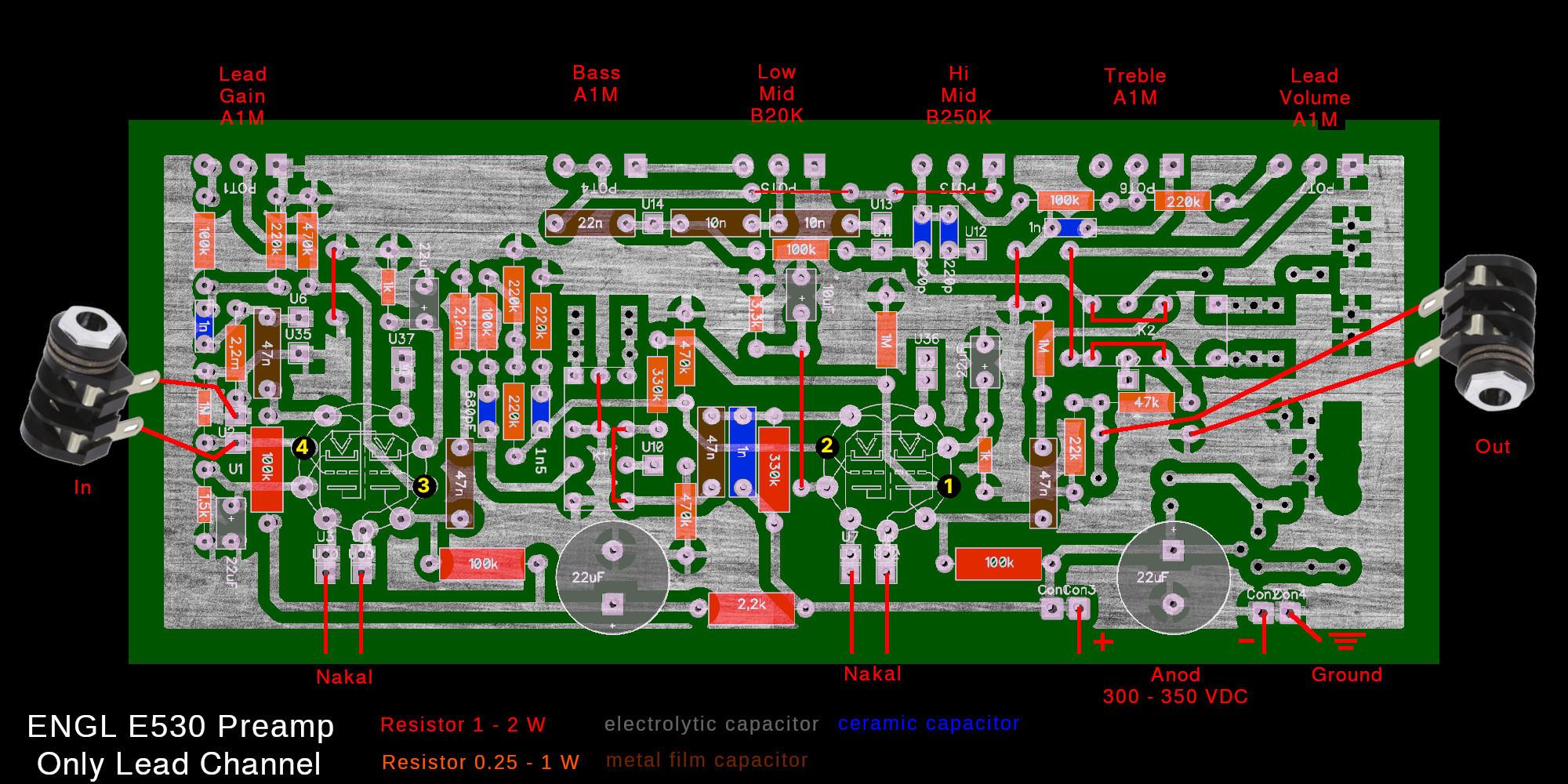

на картинке пронумировал и описал

Проверяем схему на прохождение сигнала: щупом с проводом тестера прикасаемся к сетке последнего каскада (все регуляторы устанавливаем на максимум) - должно быть слышно сетевое рычание.
Касаемся сетки предыдущего каскада - рычание должно становиться заметно громче.
Постепенно продвигаемся к началу схемы - с каждым каскадом рычание от прикосновения к его сетке должно становиться всё громче и громче.
Если в каком-то каскаде этого нет, значит, там ошибка.

касающь щупом 1 есть шум
касающь щупом 2 шум заметно громче
касаюсь щупом 3 очень тихий шум
касаюсь щупом 4 почти тишина

значит есть грабли с сигнальной цепью
но как так
там всё намертво запаяно
ничего не шатается
карандашом тыркал
и номиналы верны
перед впайкой проверял

и как теперь понять в какой участке грабли
до или после №3 (нумерация от крайней сетки к начальной)

Распайку потов проверь, сопли на ламелях прибери, если есть. Можно тестером для начала, на отключенном приборе.

потенциометры перед впайкой замерялись тестером
впаяны верняк точно
соплей на панелях нет
да и воще пайка у меня ништяковая


херь какая то
не звучит и всё тут

вот сетки от последней к первой пощупал
ну как советовали
должно было быть громче и громче
а не на второй и первой слева тише и тише
значик грабли какие то

мож кто чего подскажет
чего так

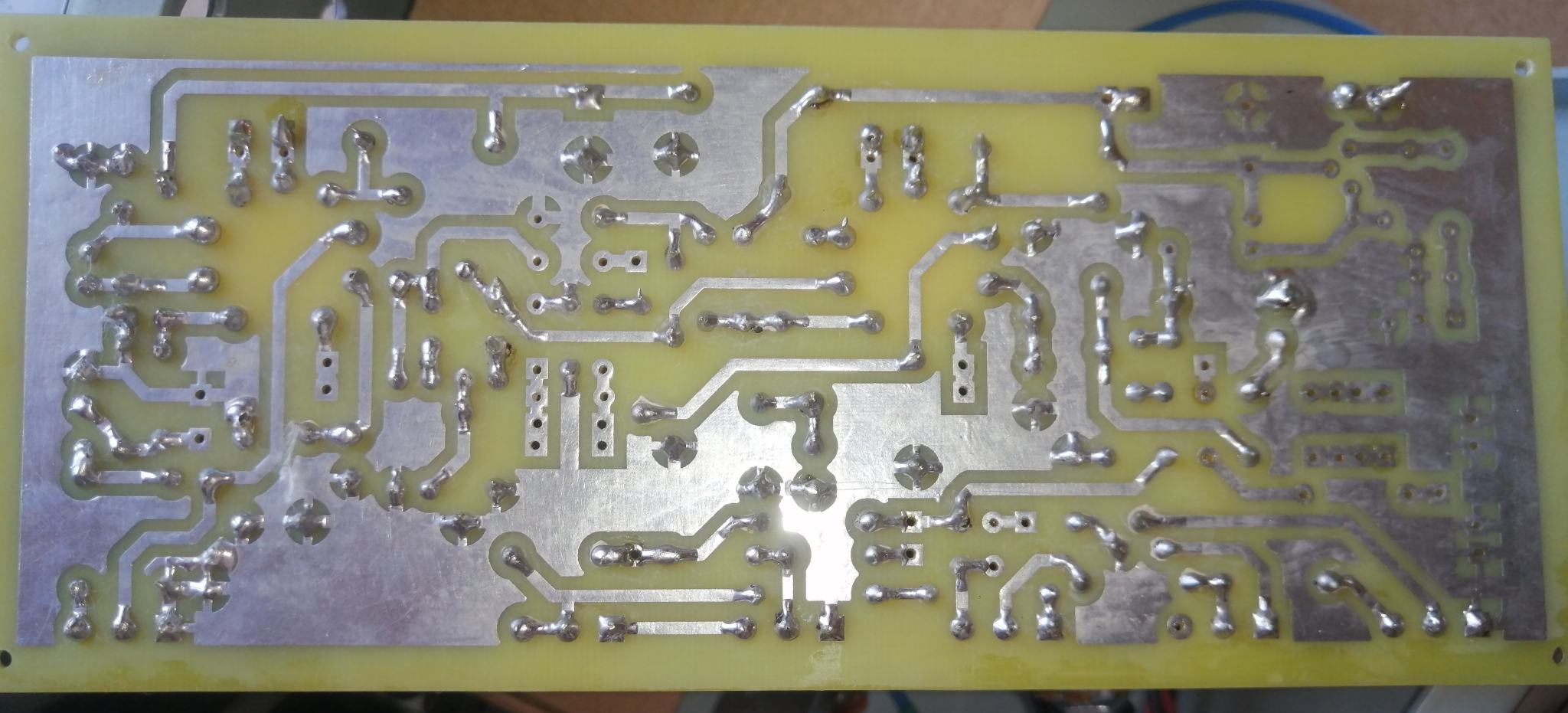

Если по фото гадать то в глаза это бросилось. Хотя на фото может просто так кажется.

Сетка лампы припаяна точно надежно?
Кондер как то не надежно один вывод .
3 вывод переменника как будто просто капля припоя, провода не видно или на фото так кажется.

Плата точно рабочая, проверена, у меня все норм было.

Я бы промазал флюсом и прошелся паяльником еще раз. Если конечно все таки путаницы в проводах уж точно никакой нет.

а рил да чего нет то
вот возьму намазюкаю ЛТИ120 и пройлусь ПОС61 ещё раз
а вдруг

под лупой посмотрел да твоя отмеченая сетка можно обжечь разок
остальное норм а там где провода не видно эт ровно срезал просто очень
я после пайки дергаю сильно потом срезаю лишнее

но ок пройдусь по всем пайкам
промою высушу
запущу отпишу

будет здорово если сработает

Ну если в точке 2 шум есть, а в точке 3- уже нет, то надо пройтись этим же щупом от точки 2 по сигнальной цепи в сторону ëмкости 47н с шестой ноги первой лампы. Второй конец щупа если заизолировать, то им можно вообще тыкаться куда хочешь(в смысле и в 1/6 ножки первой лампы))))

сделаю
ща пройдусь жалом по всему
отмою просущу
и вторичный запуск с щупами по сеткам
спустя время отпишу сразу ж

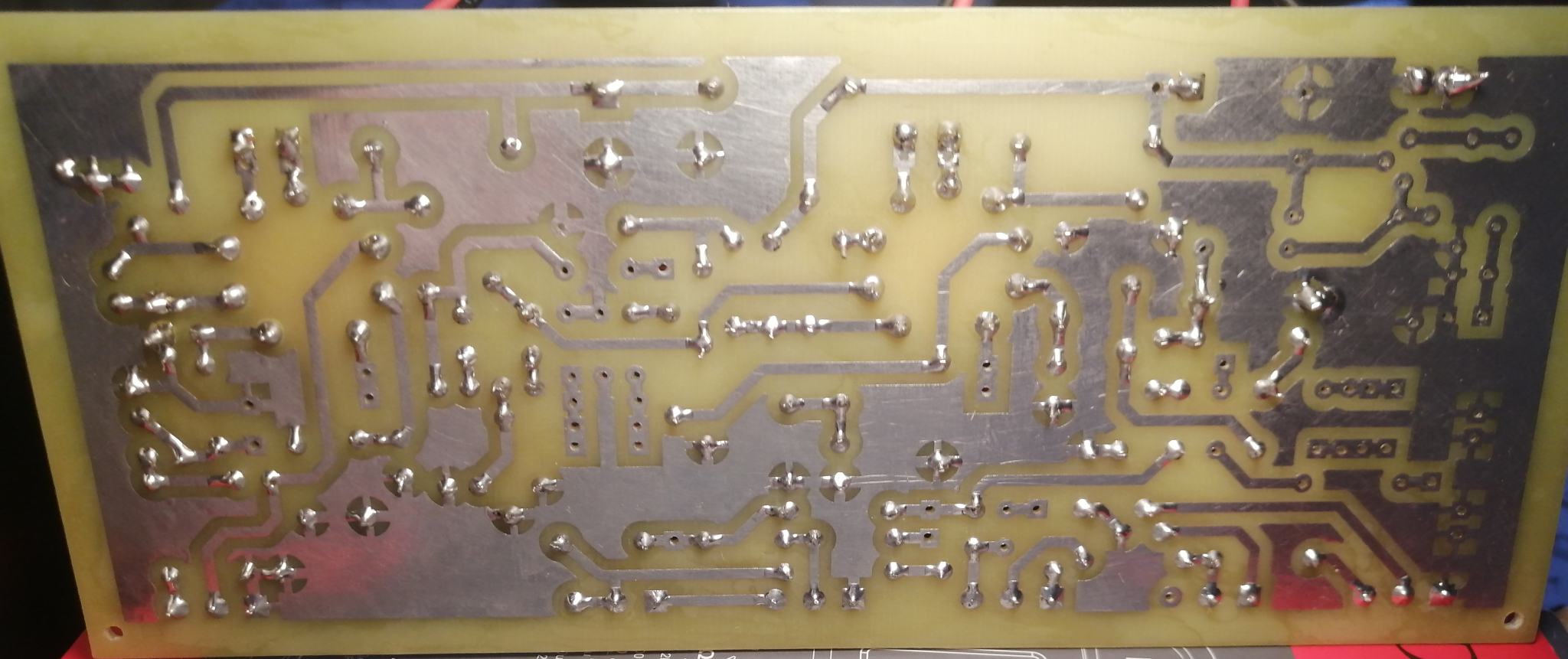

пропаял каждую дырку
лти120 капля и пос 61 от души
отмыл просушил
плевать что теперь пайка выглядит не так акуратно
теперь уж рил всё и везде пропаяно как нада



из нового
щуп на 1 слышно шум
шуп на 2 шум громче
шуп на 3 шум ещё громче
шуп на 4 тихий шум (а он в ЕНГЛЕ на первой сетке должен быть? там ж типа как грелка а не усиление)

звучит теперь так
страно то что воще нет гула транса
ну в начале когда медиатром по струне чик чик
запись



ну это мать его какойто трындец
рективатор по месебуги на трех балонах воще рил по лёгкому
а тут задница какаято

Судя по свисту есть возбуд. И судя по тому, что на всех каскадах наводка от щупа есть, а на первом нет, возбуд именно в нём...
Где-то есть лишняя ёмкость. Монтаж или детали кривые, угадать сложно.

блин да тамж до первой сетки деталек то с гулькин нос
три кондёра да 6 резисторов
я ж их уже проверял перепроверял
ошибок нет по номиналам
ну и плавил перепаил вот ток что
