Регулировка презенса в оконечнике А-класса
« : Декабря 27, 2013, 15:00:00 »
Имею Крис Кастом Кристал Комбо. Оконечник, как известно, А-класса на 1 лампе 6V6. Можно ли сделать регулировку презенса? Если да, набросайте, пожалуйста, схему!

Оффлайн Сергей Куфлей

  • Завсегдатай
  • ***
  • Сообщений: 394
  • toiler
Re: Регулировка презенса в оконечнике А-класса
« Ответ #1 : Декабря 27, 2013, 17:59:07 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95670
  • Санкт-Петербург
    • AZG CUSTOM
Re: Регулировка презенса в оконечнике А-класса
« Ответ #2 : Декабря 27, 2013, 18:06:32 »
Надо организовывать ввод ООС с выходна на каскад Ретурна с катодную часть. Туда же прикрутить и Презенс. Схемы на развалах есть, например некоторые Чампы и т.п.

Оффлайн Germumu Автор темы

  • Эксперт
  • *****
  • Сообщений: 2240
  • Ibanez'нутый!
Re: Регулировка презенса в оконечнике А-класса
« Ответ #3 : Декабря 28, 2013, 03:50:59 »

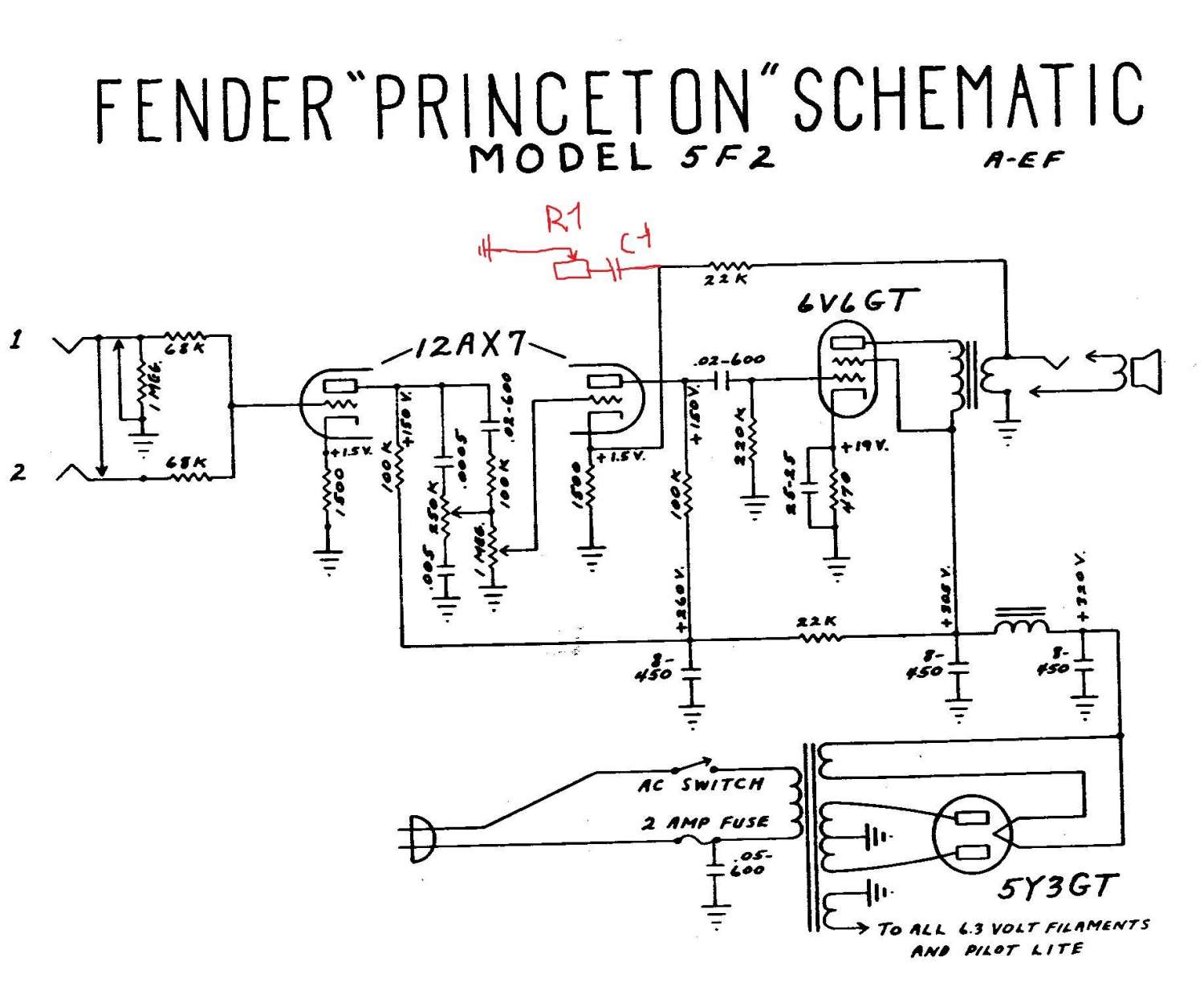

Сергей Куфлей, AZG,  Спасибо, практически разобрался. ООС как здесь, только добавить регулировку презенса - через переменный резистор подключить конденсатор на землю? А какие номиналы взять для резистора R1 и конденсатора C1? И какую характеристику резистора?
« Последнее редактирование: Декабря 28, 2013, 04:23:12 от Germumu »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95670
  • Санкт-Петербург
    • AZG CUSTOM
Re: Регулировка презенса в оконечнике А-класса
« Ответ #4 : Декабря 28, 2013, 04:53:42 »
Пот С25К и кондер 100н. Кондер можно подобрать по требуемой характеристике регулировки.

Оффлайн Germumu Автор темы

  • Эксперт
  • *****
  • Сообщений: 2240
  • Ibanez'нутый!
Re: Регулировка презенса в оконечнике А-класса
« Ответ #5 : Декабря 28, 2013, 08:09:56 »
И последний вопрос: в максимальном положении это будет добавлять презенса, или наоборот, резать имеющийся? И какой мощности взять резисторы, и на какое напряжение конденсатор? 25 В достаточно?
« Последнее редактирование: Декабря 28, 2013, 08:11:28 от Germumu »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95670
  • Санкт-Петербург
    • AZG CUSTOM
Re: Регулировка презенса в оконечнике А-класса
« Ответ #6 : Декабря 28, 2013, 08:22:03 »
На 25В пленочники редкость. Обычно на 50В и выше, чего более чем достаточно.

Переменник обычный 16мм Альфа например. В ООС резистор на 0.5вт и выше.

В максимальном будет максимум высоких (когда переменник закорочен).

Оффлайн Germumu Автор темы

  • Эксперт
  • *****
  • Сообщений: 2240
  • Ibanez'нутый!
Re: Регулировка презенса в оконечнике А-класса
« Ответ #7 : Декабря 28, 2013, 08:24:37 »
AZG, Спасибо!

Оффлайн Germumu Автор темы

  • Эксперт
  • *****
  • Сообщений: 2240
  • Ibanez'нутый!
Re: Регулировка презенса в оконечнике А-класса
« Ответ #8 : Января 19, 2014, 08:49:55 »
В общем, запилил. Регулировка неглубокая получилась, но достаточная. AZG, , Сергей Куфлей,   еще раз спасибо!
Там уже была ООС, резистор на 1.4 кОм. Заменил на указанный выше. Думаю, может зря?

... и добавил:

Вернул старый. Понравилось больше.
« Последнее редактирование: Января 19, 2014, 09:45:58 от Germumu »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9086
  • Мнение - не повод получить пулю сразу.
Re: Регулировка презенса в оконечнике А-класса
« Ответ #9 : Января 19, 2014, 10:08:36 »
Цитата: Germumu от Января 19, 2014, 08:49:55
Там уже была ООС, резистор на 1.4 кОм. Заменил на указанный выше. Думаю, может зря?

... и добавил:

Вернул старый. Понравилось больше.
1.4к вместо 22к был?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95670
  • Санкт-Петербург
    • AZG CUSTOM
Re: Регулировка презенса в оконечнике А-класса
« Ответ #10 : Января 19, 2014, 10:29:05 »
Ну чем глубже ООС, тем больше влияние регулировки.

Оффлайн Germumu Автор темы

  • Эксперт
  • *****
  • Сообщений: 2240
  • Ibanez'нутый!
Re: Регулировка презенса в оконечнике А-класса
« Ответ #11 : Января 19, 2014, 11:54:12 »
Цитата: Rolly от Января 19, 2014, 10:08:36
1.4к вместо 22к был?
Ну да.

... и добавил:

Цитата: AZG от Января 19, 2014, 10:29:05
Ну чем глубже ООС, тем больше влияние регулировки.

Мне кажется, еще это от громкости зависит. Чем больше громкость, тем больше уровень сигнала в ООС, тем больше чувствуется регулировка презенса. Вроде логично  :)
« Последнее редактирование: Января 19, 2014, 11:56:13 от Germumu »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Регулировка презенса в оконечнике А-класса
« Ответ #12 : Января 19, 2014, 11:56:29 »
Germumu, приделай туда переменник. или разные сопротивления на тумблере 3хпозиционном ;)

Оффлайн Germumu Автор темы

  • Эксперт
  • *****
  • Сообщений: 2240
  • Ibanez'нутый!
Re: Регулировка презенса в оконечнике А-класса
« Ответ #13 : Января 19, 2014, 11:59:56 »
akl, переменник и так стоит для регулировки презенса  ;) смотри схему, там красненьким я накарябал.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Регулировка презенса в оконечнике А-класса
« Ответ #14 : Января 19, 2014, 12:01:18 »
еще один поставь. вместо 22к. и еще один для дептх :hitrez:
