Re: Рэковый мощник за ночь (полярную)
« Ответ #15 : Февраля 24, 2016, 10:30:01 »
Цитата: Chichipok от Февраля 24, 2016, 06:20:51
Подскажите , что дает такое включение триодов на входе:
(Ссылка на вложение)

А то пол баллона весит в воздухе , руки чешутся :D
Параллельное включение триодов - увеличиваются емкости каскада (значит больше заваливаются высокие), еще ток выходной врзрастает. Но сопротиления катодного и анодного резистора лучше взять меньшими в 2 раза от стандартных - например 47КОм / 750 Ом от 100КОм / 1,5КОм

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Рэковый мощник за ночь (полярную)
« Ответ #16 : Февраля 24, 2016, 10:38:57 »
Емкости увеличиваются крайне незначительно. Снижается в 2 раза выходное сопротивление, ток в 2 раза выше. За счет этого повышается динамика, звук становится глубже и т.п.

Сопротивления надо выбирать из соображений усиления. Тут усиление большое не требуется. При классических 100К на 1К5 получаем усиление ниже, чем с одним триодом.

Оффлайн Chichipok Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 297
Re: Рэковый мощник за ночь (полярную)
« Ответ #17 : Февраля 24, 2016, 11:16:20 »
Интересно ... Завтра попрубую. AZG,  а у вас есть лампы 6L6G , это здоровые которые, говорят у них звук шикарный? Выбирают что заказать, сейчас стоят с Истока , у них разброс по току 4мА и кривые они какие то  :D

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Рэковый мощник за ночь (полярную)
« Ответ #18 : Февраля 24, 2016, 11:59:22 »
Chichipok, Есть. Но ценник безумный.

Оффлайн Chichipok Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 297
Re: Рэковый мощник за ночь (полярную)
« Ответ #19 : Февраля 24, 2016, 12:22:14 »
Можно в личку цену. Ещё может что порекомендуете: анодка -470в, накал по паспорту- 4А , наприжение смещения можно вольт до 55 примерно накрутить , выходной класиктон 25...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Рэковый мощник за ночь (полярную)
« Ответ #20 : Февраля 24, 2016, 12:27:59 »
Chichipok, Нормальный режим. Но накал откуда 4А  ???

Оффлайн Chichipok Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 297
Re: Рэковый мощник за ночь (полярную)
« Ответ #21 : Февраля 24, 2016, 12:34:14 »
Точно. Что то попутал :pozor: . на сайте 3.5  А написано. Насчёт 6l6g подумаю . не такие уж и дорогие  если бы не курс рубля  :7:
« Последнее редактирование: Февраля 24, 2016, 12:40:37 от Chichipok »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Рэковый мощник за ночь (полярную)
« Ответ #22 : Февраля 24, 2016, 12:41:23 »
Chichipok, Накал одной лампы порядка 1А.

Оффлайн Chichipok Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 297
Re: Рэковый мощник за ночь (полярную)
« Ответ #23 : Февраля 24, 2016, 12:45:04 »
3.5 А это про трансформатор

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95582
  • Санкт-Петербург
    • AZG CUSTOM
Re: Рэковый мощник за ночь (полярную)
« Ответ #24 : Февраля 24, 2016, 13:29:35 »
Chichipok, ОК, на пару хватит.

Онлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1407
  • Если нельзя, но очень хочется, то можно
Re: Рэковый мощник за ночь (полярную)
« Ответ #25 : Февраля 24, 2016, 15:15:39 »
Chichipok, Сегодня разглядел как у тебя лежат выходные лампы. Для себя взял за правило располагать анодные П-образные выступы вертикально. Меньше вероятность провисания и замыкания накалов-сеток, как учили. У тебя они немного смещены.


Оффлайн Chichipok Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 297
Re: Рэковый мощник за ночь (полярную)
« Ответ #26 : Февраля 24, 2016, 21:25:14 »

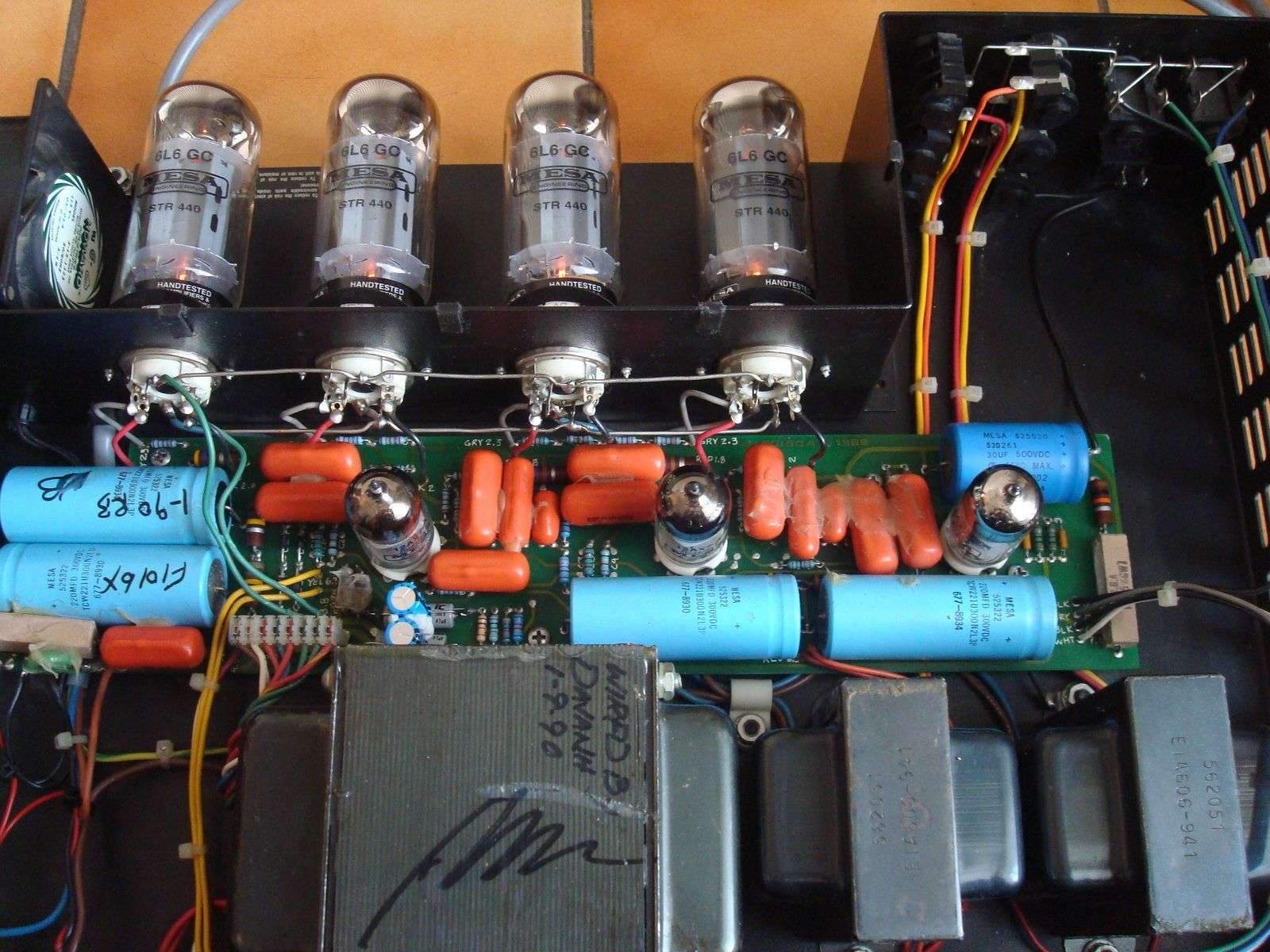

Маленький угол - это жертва удобству прокладки проводов. С EL34 угол меньше . Надеюсь пронесет.  В Mesa , VHT также лампы стоят под углом . у AZG в рековом мощнике то же под углом .  В Mesa :
2093390-0
« Последнее редактирование: Февраля 24, 2016, 21:46:39 от Chichipok »

Оффлайн Chichipok Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 297
Re: Рэковый мощник за ночь (полярную)
« Ответ #27 : Марта 20, 2016, 12:09:34 »

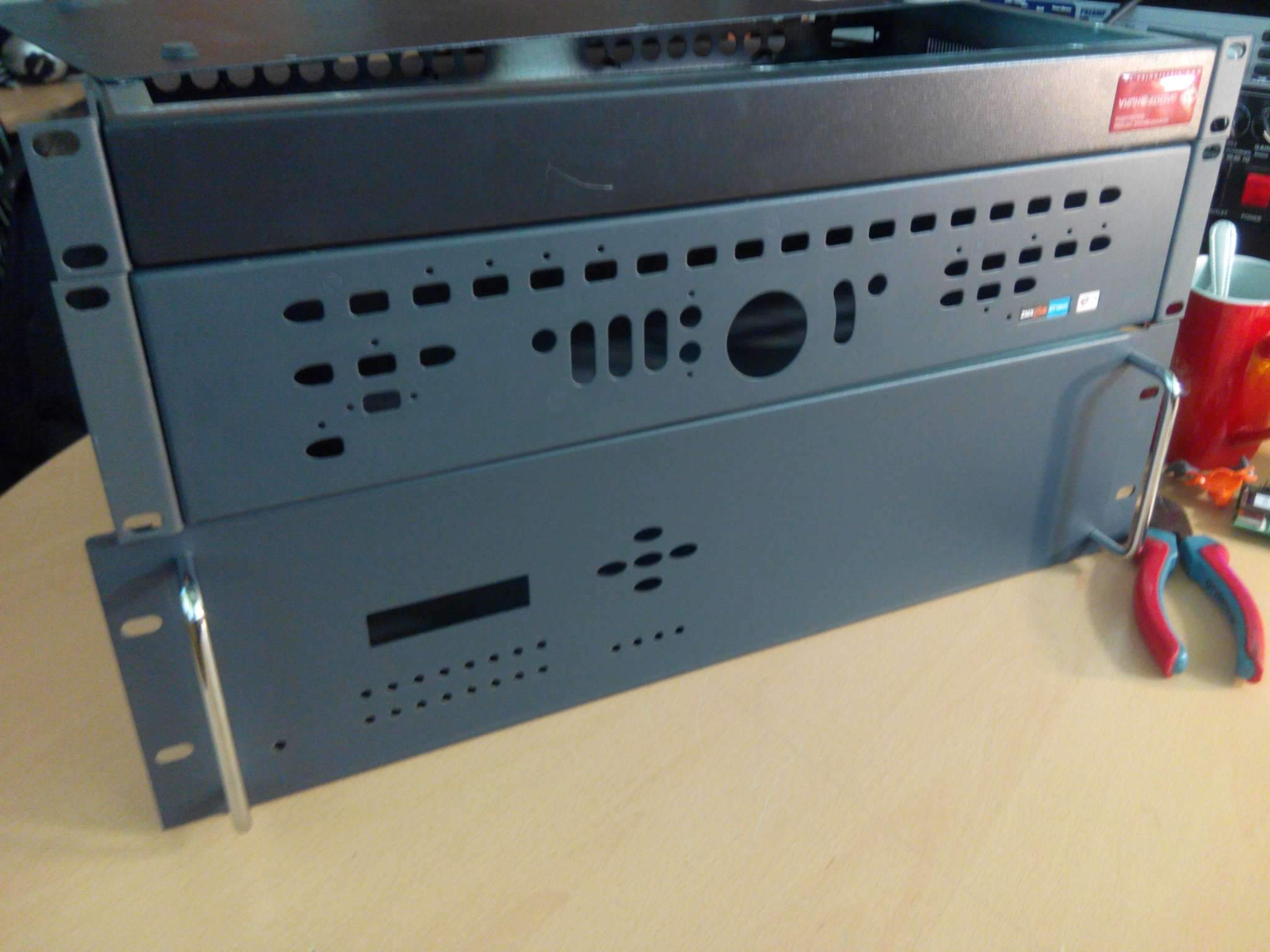

Сегодня за пиво , дядя принёс железяки
2100109-0
Теперь надо думать , что бы такое смастерить  ;D
