Автор Тема: Ремонт FENDER Frontman 15R  (Прочитано 21223 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Макс Козырев

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Heavy
Re: Ремонт FENDER Frontman 15R
« Ответ #45 : Мая 26, 2013, 08:56:11 »
Всем привет
Мне сегодня дали такой комбик на ремонт, в общем, неполадка такая: при включении Frontman'а в сеть идет громкое гудение, если комбик слегка пристукнуть об пол, доносится резкий металлический звук из динамика. Звук из комбика похож немного на шипение радио, не настроенного на волну.
Проблема кроется в сгоревшей микросхеме или кондерах? прошу помочь

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Ремонт FENDER Frontman 15R
« Ответ #46 : Мая 26, 2013, 09:27:28 »
Металлический звук - это пружины ревера. Видимо всё что после ревера и сам ревер в порядке. Чтобы убедиться в этом выкрути ревер в ноль и так же стукни по комбику - звука быть не должно. А, что касается шипения, то может быть всё что угодно. Если ручки в ноль выкрутить и при включении-выключении перегруза что-то меняется?
« Последнее редактирование: Мая 26, 2013, 09:31:53 от ОлегВЛ »

Оффлайн Макс Козырев

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Heavy
Re: Ремонт FENDER Frontman 15R
« Ответ #47 : Мая 26, 2013, 14:14:17 »
Цитата: ОлегВЛ от Мая 26, 2013, 09:27:28
Металлический звук - это пружины ревера. Видимо всё что после ревера и сам ревер в порядке. Чтобы убедиться в этом выкрути ревер в ноль и так же стукни по комбику - звука быть не должно. А, что касается шипения, то может быть всё что угодно. Если ручки в ноль выкрутить и при включении-выключении перегруза что-то меняется?


Да, ревебратор в порядке

Если на нуле стоит gain и drive volume то шипение есть, но оно очень тихое, аналогично и с clean volume

заметил одну особенность, если выкрутить gain на 4-5 при громкости в 2-3 то из динамика раздается адовый свист, типа микрофонного эффекта

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Ремонт FENDER Frontman 15R
« Ответ #48 : Мая 26, 2013, 14:41:44 »
нУ МОЖЕТ МИКРОСХЕМА 4560 виновата. Убери её и смотри что будет. Канал драйв может будет работать при этом. Скачай из сети схему 15G и смотри, что там коротить может. Вариантов не очень много. Схемы 15R в сети нет.

Оффлайн Макс Козырев

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Heavy
Re: Ремонт FENDER Frontman 15R
« Ответ #49 : Мая 26, 2013, 14:51:33 »
А, и еще
Друг, у которого я забрал этот комбарь, говорит, что пользовался им 4 года. Подключал ламповый перегруз, Gain на уровне 7-8
Причиной поломки является износ конденсаторов?

... и добавил:

Цитата: ОлегВЛ от Мая 26, 2013, 14:41:44
нУ МОЖЕТ МИКРОСХЕМА 4560 виновата. Убери её и смотри что будет. Канал драйв может будет работать при этом. Скачай из сети схему 15G и смотри, что там коротить может. Вариантов не очень много. Схемы 15R в сети нет.
То есть распаять микросхему с платы и включить в сеть?

... и добавил:

« Последнее редактирование: Мая 26, 2013, 15:01:14 от Макс Козырев »

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Ремонт FENDER Frontman 15R
« Ответ #50 : Мая 26, 2013, 15:35:34 »
Про износ конденсаторов не слышал. Пробой вот бывает. Электролитические высыхают, но за четыре года вряд ли такое произойдёт. Если повреждений на элементах нет, то начни с микросхемы. Если не она , то просто тупо все элементы замени.
Когда микросхемы отпаивать будешь, то пользуйся оловоотсосом. Иначе перегреешь её пока мучиться будешь. Вдруг она целая.

Оффлайн Макс Козырев

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Heavy
Re: Ремонт FENDER Frontman 15R
« Ответ #51 : Мая 27, 2013, 10:45:29 »
А можно проверить элементы цепи с помощью мультиметра? Микросхемы эт тоже касается

... и добавил:

Можете сказать название микросхемы4560? в каталогах никакой информации нет(

... и добавил:

BA4560 в корпусе DIP-8 - эта же? :)
« Последнее редактирование: Мая 27, 2013, 11:03:27 от Макс Козырев »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5386
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Ремонт FENDER Frontman 15R
« Ответ #52 : Мая 29, 2013, 09:56:25 »
Цитата: Макс Козырев от Мая 26, 2013, 14:51:33
А, и еще
Друг, у которого я забрал этот комбарь, говорит, что пользовался им 4 года. Подключал ламповый перегруз,
небось самопальный, без буфера на выходе, вольт 30 в вход фендера пришло вот и спалил к едрене фене.

Оффлайн RomYch13

  • Опытный
  • ****
  • Сообщений: 507
  • Репутация: +516/-1
Re: Ремонт FENDER Frontman 15R
« Ответ #53 : Мая 30, 2013, 14:31:14 »
Цитата: ОлегВЛ от Мая 26, 2013, 15:35:34
Когда микросхемы отпаивать будешь, то пользуйся оловоотсосом. Иначе перегреешь её пока мучиться будешь. Вдруг она целая.
Все правильно, но чуть дополню - в этих комбах плата из гетенакса, от которого даже при не сильном перегреве отрываются контактные площадки. По этому выпаивай с оловоотсосом.
А вот после демонтажа микросхемы, лучше на ее место впаяй панельку, в которую потом будешь вставлять исправную микруху.

Оффлайн Макс Козырев

  • Новичок
  • *
  • Сообщений: 5
  • Репутация: +0/-0
  • Heavy
Re: Ремонт FENDER Frontman 15R
« Ответ #54 : Июня 15, 2013, 08:25:42 »
В общем, был косяк с гнездом джека на комбике: отошел контакт на текстолите. Пропаял. Адский свист и гудение исчезло
Но возникла новая проблема:

до того как вставляешь кабель, все в норме. Когда вставляешь не подключенный кабель, появляется гул, подобный гулу трансформатора. Притом он ощутимо громкий даже на самой низкой громкости. Подключая гитару характер звука не меняется, но я заметил некоторую особенность:
Когда касаешься струны, шум слегка прибавляется.

В чем может быть проблема? если с заземлением, то объясните, как заземлить усилитель

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Ремонт FENDER Frontman 15R
« Ответ #55 : Июня 15, 2013, 12:13:44 »
Цитировать
Когда вставляешь не подключенный кабель, появляется гул, подобный гулу трансформатора.

Ты представляешь,как работает антенна?  ;)

Оффлайн hrogvarr

  • Новичок
  • *
  • Сообщений: 63
  • Репутация: +10/-3
Re: Ремонт FENDER Frontman 15R
« Ответ #56 : Июня 20, 2013, 19:09:44 »

c маленьким модом громкости клина

Оффлайн LIONSOUND

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Ремонт FENDER Frontman 15R
« Ответ #57 : Июня 20, 2013, 21:12:34 »
Цитата: Макс Козырев от Июня 15, 2013, 08:25:42
...Когда вставляешь не подключенный кабель, появляется гул, подобный гулу трансформатора. Притом он ощутимо громкий даже на самой низкой громкости. Подключая гитару характер звука не меняется, но я заметил некоторую особенность:
Когда касаешься струны, шум слегка прибавляется...
Обрыв массы на входе. В кабеле или в гнезде.

Оффлайн barrozy

  • Завсегдатай
  • ***
  • Сообщений: 314
  • Репутация: +56/-2
Re: Ремонт FENDER Frontman 15R
« Ответ #58 : Июня 29, 2013, 20:05:08 »
а подскажите какой ревербератор установлен в этом комбике или его аналог? хочу себе установить незнаю какой модели?

... и добавил:

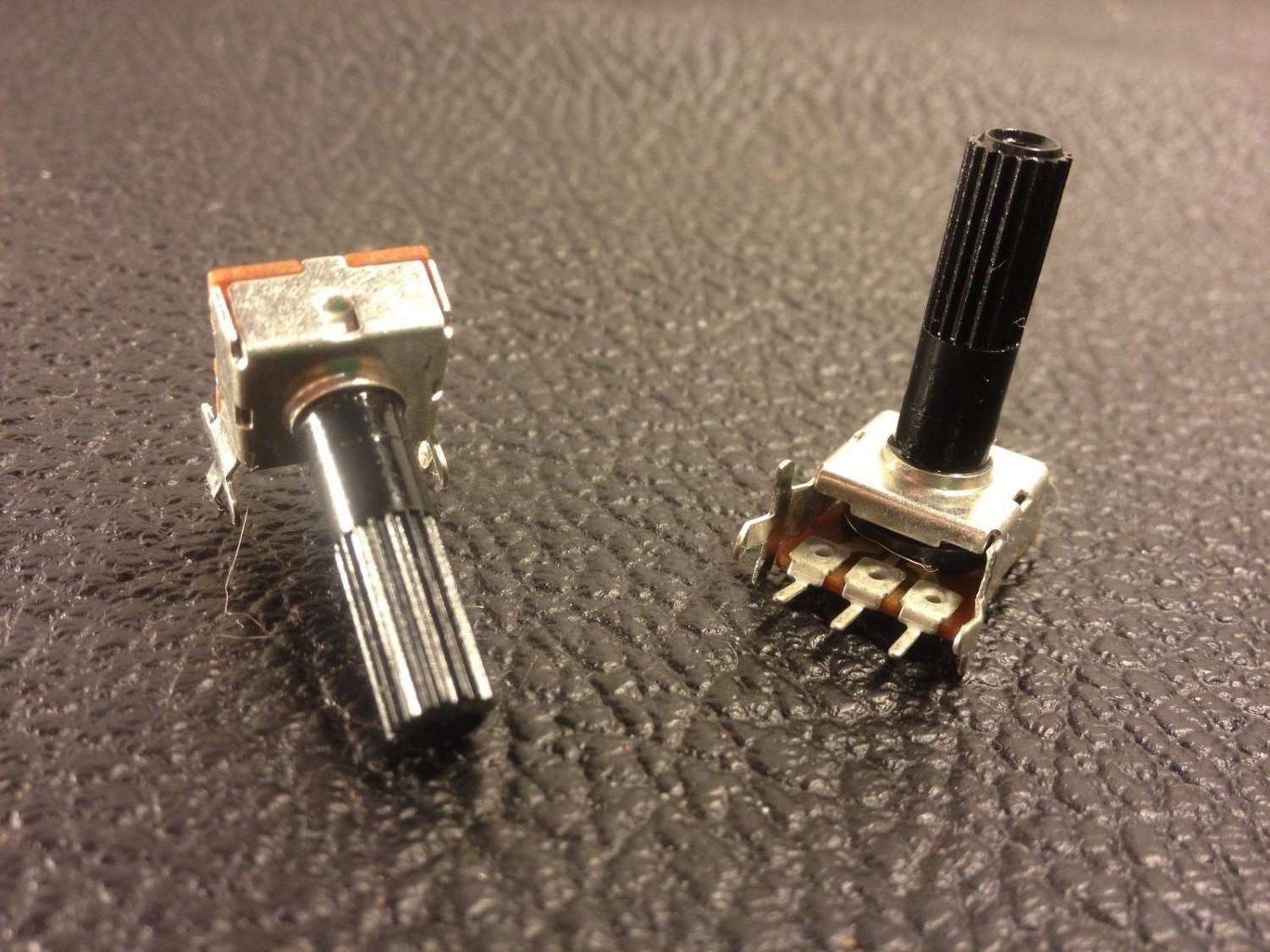

и еще у меня старее модель комбика там поты пластиковые, где такой можно нарыть и как он маркируется, для ревера походу надо такой еще один впаивать/всверливать?

... и добавил:

заодно и микросхему подскажите для ревера?
« Последнее редактирование: Июня 30, 2013, 23:45:54 от barrozy »

Оффлайн ОлегВЛ Автор темы

  • Эксперт
  • *****
  • Сообщений: 1704
  • Репутация: +114/-14
Re: Ремонт FENDER Frontman 15R
« Ответ #59 : Июля 06, 2013, 22:43:41 »
Цитата: barrozy от Июня 29, 2013, 20:05:08
и еще у меня старее модель комбика там поты пластиковые, где такой можно нарыть и как он маркируется, для ревера походу надо такой еще один впаивать/всверливать?
Они у всех Фронманов такие. Нигде. Делай как я. У тебя не старее модель просто с буквой G.

... и добавил:

Цитата: barrozy от Июня 29, 2013, 20:05:08
а подскажите какой ревербератор установлен в этом комбике или его аналог? хочу себе установить незнаю какой модели?
заодно и микросхему подскажите для ревера?
Ревер пружинный. Микросхема TL 072.   Но если ревер именно в разрыве нужен, то проще купить ревер в виде примочки и врезать петлю для эффектов.
« Последнее редактирование: Июля 06, 2013, 22:50:19 от ОлегВЛ »
