Re: Ремонт Птеры. Требуется помощь
« Ответ #60 : Марта 10, 2009, 21:52:04 »
no, КлинХай - 3 каскада, ТБ до гейна.

Проверяй пот громкости. старые встречались убитые, менял несколько раз. Если что, у меня есть на замену.

Схема старого и нового отличается только номиналами. Орбиты оставь, керамику меняй. Это ж какая древность тебе попалась! Их не так много сделали.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #61 : Марта 10, 2009, 21:58:52 »
AZG, Я уже прозвонил реле. Первая ("верхняя") половина первого реле (та, что упирается движком в темброблок) при подаче  на реле напряжения... Ну, движок замыкается на воздух :) Тыкал тестером старательно... Вот именно эта половина тупо размыкается, а на клине всё оки.
Эхх, эти заразы смд, их паять тупо. И стоят в ЧиДе 150 рублей, благо хоть в наличии. Как их вообще выпаивать посоветуете? И как их ерасов паяет? Волной?

Кстати,  у меня на это реле нашлёпнут экран... Это обязательно?

... и добавил:

Хм, в схеме ерасова вроде бы ошибка. На чистом хае по этой схеме сигнал убивается об землю после 3 каскада

... и добавил:

Какой дибил приклеил этот экран?! У меня реле вырвалось при попытке снять его. Благо, отслоилась лишь одна дорожка, сейчас я ее супермоментом
« Последнее редактирование: Марта 10, 2009, 22:08:23 от no »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонт Птеры. Требуется помощь
« Ответ #62 : Марта 10, 2009, 22:08:38 »
Экран обязательно, иначе ощутимо подфанивает и подсвистывает. Коммутация безумная, ИМХО.

СМД отпаиваются легко - быстро прогреваем по очереди оба вывода и паяльником сдвигаем элемент в сторону от площадок. Затем пинцетом снимаем. Отсосом снимаем излишки припоя с площадок и паяем новые элементы. Очень рекомендую после снятия старых СМД промыть плату и уже потом паять новые. Под элементами флюс, на который клеили элементы на производстве. СМД паяются легко.

И про ЧиД забудь! есть куча вменяемых контор, где СМД дешевле выводных!

Да, реле у меня тоже в запасе есть.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #63 : Марта 10, 2009, 22:19:17 »
А когда вы в Питере будете? И в какое время?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонт Птеры. Требуется помощь
« Ответ #64 : Марта 10, 2009, 23:55:53 »
Цитата: no от Марта 10, 2009, 22:19:17
А когда вы в Питере будете? И в какое время?

ЧТ,  ???

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #65 : Марта 11, 2009, 14:45:19 »
AZG, Проверь PM

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #66 : Марта 12, 2009, 16:40:54 »
В общем, по пути домой, увидев ЧиД, не сдержался и купил реле. Не обеднею от переплаты этак в 100 рублей, фиг с ними..
В общем, реле было виновником всего. Теперь звук кароший :) Осталось поменять разъём питания и "прочистить" (вроде и так хорошо звучит, но от 4 кондеров, опять же, не обеднею, а разницу смогу попробовать услышать).
А в чиде таких разъёмов пока нету.
Как доделаю и найду время - напишу обзорчик с семплами, благо, мик есть хороший, хотя и звуковуха плохая... В общем, попробую

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонт Птеры. Требуется помощь
« Ответ #67 : Марта 12, 2009, 16:46:06 »
no, Езжай в промэлектронику. Там есть.

Откуда в ЧиД такие реле? Отродясь не было.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #68 : Марта 12, 2009, 16:59:31 »
AZG, А вот есть. По 150 рублей, правда :(

Если поеду, то, наверное, в сторону микроники, только вот времени нету...

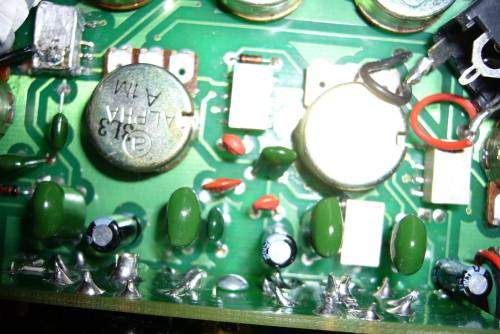

Насчет чистки. Какие номиналы у правого нижнего и верхнего (см. фотку) керамических кондеров? Левый нижний - 470, это на нём написано. А на других не написано :(

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонт Птеры. Требуется помощь
« Ответ #69 : Марта 13, 2009, 02:17:46 »
no, По кондерам. Правый нижний 220 пик, левый нижний надо 680 пик, верхний 100 пик.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #70 : Марта 13, 2009, 08:31:49 »
Ок. А смена 470 на 680 (это ведь, вроде, номиналы из новой птеры) просто улучшит звук?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонт Птеры. Требуется помощь
« Ответ #71 : Марта 13, 2009, 08:45:52 »
Цитата: no от Марта 13, 2009, 08:31:49
Ок. А смена 470 на 680 (это ведь, вроде, номиналы из новой птеры) просто улучшит звук?

Да, будет плотнее звучать.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #72 : Марта 13, 2009, 16:28:43 »
AZG, Ну, хороший модерновый хайгейн вышел.
Вместо 220ПФ пришлось воткнуть КСО (других не было в микронике), а вместо случайно сдутого (дырки прогреваются отвратительно, а я грел на 450 градусах, в итоге, 2 кондера вытащил по частям, но дырки не всегда очищались от олова, хотя отсос юзал, приходилось с одной (или с другой) стороны греть, с другой - выдирать  :crazy:) смд-резюка на 330К - обычный на 0,25Вт

Кстати, дырки там далеко не везде подходят под виму... Сейчас там что, доработана печатка?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89940
  • Репутация: +9884/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ремонт Птеры. Требуется помощь
« Ответ #73 : Марта 13, 2009, 16:44:54 »
Да, сейчас печатка версия 2, под ВИМу.

Оффлайн no

  • Эксперт
  • *****
  • Сообщений: 1957
  • Репутация: +164/-18
Re: Ремонт Птеры. Требуется помощь
« Ответ #74 : Марта 13, 2009, 21:35:35 »
Доделал, теперь всё круто :) Резистор случайно нашел на полу)))
Так вот. В комбо всё хорошо. В линию тыкаться не пробовал. Но пробовал тыкать наушники в спикосим. Звук вполне пойдет, хоть и моно (надо паять переходник), но очень тихо. Что делать? Как увеличить выхлоп спикосима? Чтобы можно было раскачать наушники (у меня они не такие уж тихие, 104Дб при 32 омах)

... и добавил:

Напосню, моя птера старая, там вроде спикосим с меньшим выхлопом, чем на нынешних
« Последнее редактирование: Марта 14, 2009, 21:41:21 от no »
