В общем провел эксперимент, проверял работу усилка с одной выходной лампой EL34 меняя при этом гнезда, оказывается что нет никакой разницы в громкости звучания стоит одна либо же обе EL34 отсюда вывод он работает в пол мощности, вопрос на засыпку) почему?

AZG, человек может хочет сам что то понять и научиться

vulf, Дело в том, что аппарат в таком состоянии, что там ничему не научиться. А гадать на кофейной гуще в его случае чревато бОльшими поломками. Надо определиться работают ли мощные лампы и как. Протестировать выходник (а у Рендаллов их шьет только в путь). Протестировать предусиление и фазик. Это приличный объем работы, который в топике про Маршаллы вообще не стоит делать. Кто мешал создать отдельный в Крафте, раз так хочется НАУЧИТЬСЯ?

... и добавил:

Телепузик По, Молодец, но надо начинать с разбора теории работы аппарата. Я выше написал что надо сделать. Хотя бы определиться, живые ли мелкие лампы и правильно ли работают каскады. Проверить цепочку смещения (я тоже ранее расписал что и где). Проверить выходник. ГОТОВЫ?

Телепузик По, Лампы - хотя бы по усилению в каскадах. С Сенда реально подать сигнал на другой аппарат? И т.п. Затем переставляем лампу фазика на место одной из трех предовых и тоже проверяем. Это уже гарантия, что там все ОК. И далее уже разбираемся с мощником.

Выходник можно измерить хотя бы по сопротивлению первичек относительно анодного отвода. Далее, измерить напряжения на 3, 4 и 5 выводах мощных ламп. Измерить милливольты на выводах 8. Уже станет понятно что у нас с мощным каскадом. И т.д.

Выходник можно измерить хотя бы по сопротивлению первичек относительно анодного отвода. Далее, измерить напряжения на 3, 4 и 5 выводах мощных ламп. Измерить милливольты на выводах 8. Уже станет понятно что у нас с мощным каскадом.

Телепузик По, а Вы дадите наконец вышеназванные измерения или уже отключились после переноса темы?

Пока единственный комментарий, что не нужно было увеличивать ток покоя выходного каскада таким методом если сам усилитель неисправен.
Этот ток не влияет на громкость. Он мог быть и нулевым. Ток выставляется только для класса А, в котором обе лампы работают одновременно примерно до 5 Ватт. А так УМ сразу бы выходил в класс Б с отсечкой второго плеча.

Но все-равно остается очень много вопросов почему там так занижен ток был. Может и лампы уже вусмерть севшие...

AZG, безусловно с выходником что-то не так.

Меня тут заинтересовала мостовая схема выпрямителя. Телепузик По, вряд-ли ошибся с измерением переменки 160 Вольт на вторичке транса. Но емкостей в 1000pF по-моему маловато для удвоения и получения 444 Вольт постоянки.

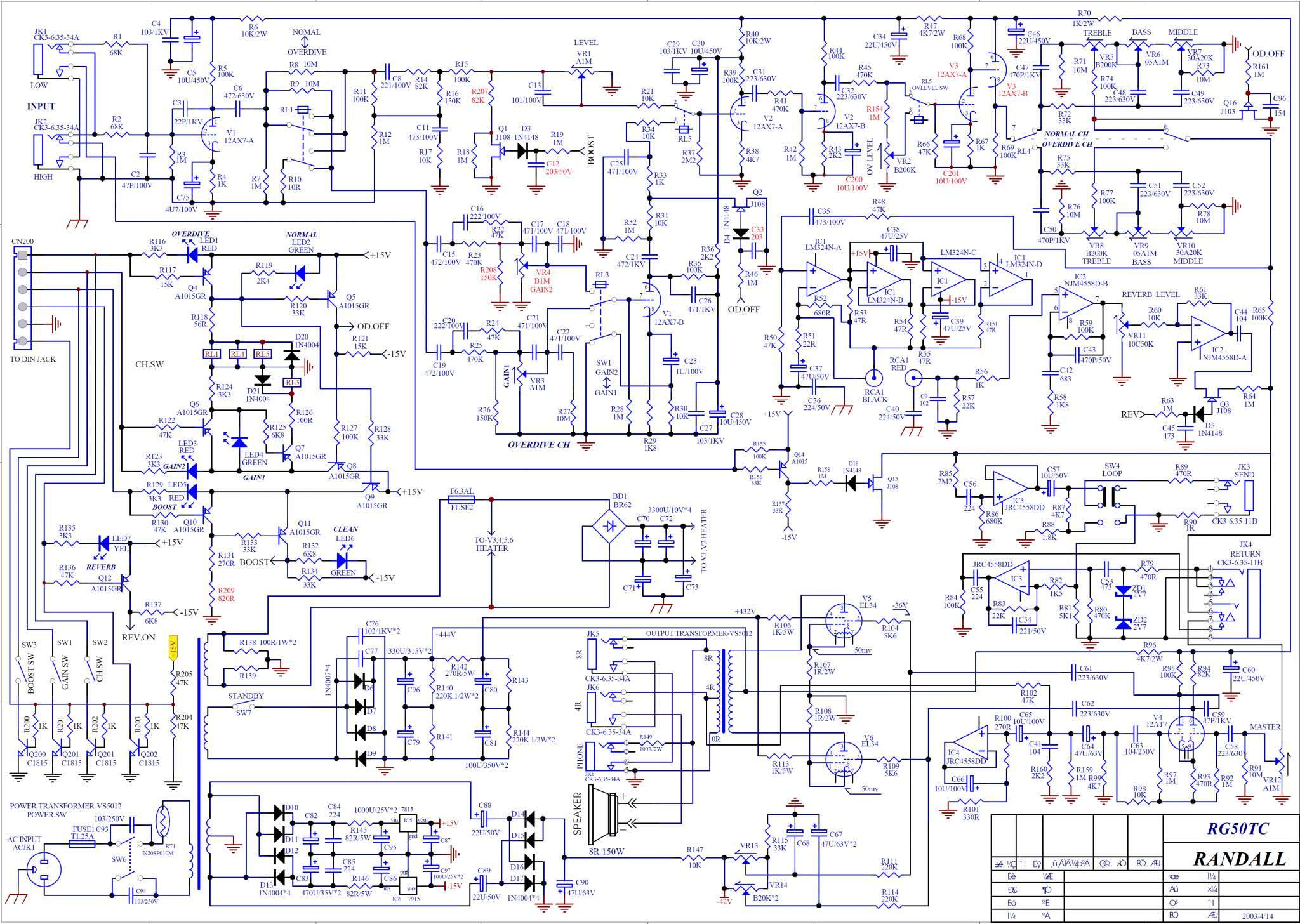

Может схема с ошибками?

Я уже думал мои сообщения удалили   аказывается тему перенесли ) спасибо. В ощем я замерил напряжения по как мне показалось ключевым точкам замеры делал двумя мультиметрами расхождения минимальны.
Замеры делались при 219~v в сети,  Выходной транс в норме, Силовой на выходе действительно выдает 350v~ точки замера D7 D9, Выходные лампы V5,V6- (нога- 3-398,4-396,5- -25, 8-40mV), накал 5,7 v~
 Что касается остальных ламп есть вопросы, V1-V2 накал постояного тока всего 4,46v V3-V4 такойже переменный 5,7 как у выходных.
вот замеры на ножках всех 12Ax7 - V1 (1 -206v, 6-221v, 8 -1.47v)
                                                      V2(1-254v, 6-243v, 8-1,64v)
                                                      V3(1-206v, 6-350v, 8- 217v)
                                                      V4(1-222v, 6-282v, 8-29v)
Подать сигнал с сенда к сожалению пока нет возможности рядом нет другого усилка.
Все замеры производил относительно массы корпуса, за исключением конечно выхода силового транса.

Телепузик По, при -25 В на сетке и 400 В на аноде, ток получается порядка 110 мА. То есть рассеиваемая мощность 44 Вт. Нормальная EL34 такое не выдержит, для нее 25 Вт предел.

Да и рассчетный ток второй сетки при -25 В - 20 мА, а у Вас он 2 мА.

В общем, не летят электроны через лампу, не хотят.
