Вспомните себя..

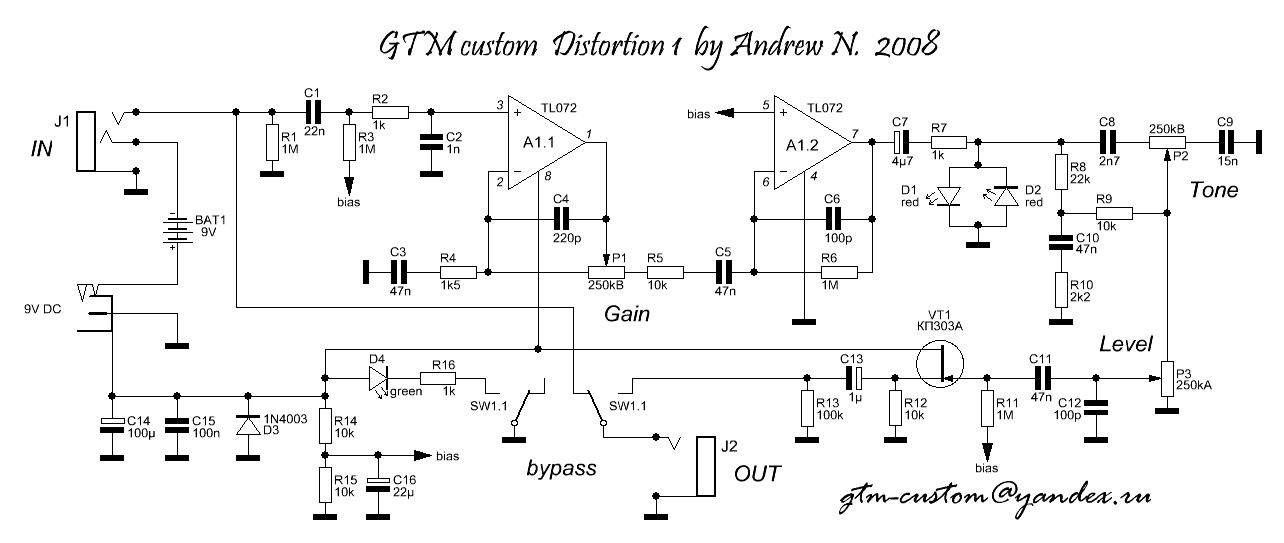

Вспомнил... первая моя примочка была собрана по схеме:


И заработала почти сразу... ее создание заняло у меня выходной день...  Заметь, она ГОРАЗДО сложней того, что лепят тут...
Создавая ее, я не имел понятия о том, как они делаются, я просто брал и паял... внимательно и по схеме.
Причем у меня не было красивых леек, была лишь печатка без обозначения элементов и схема. Паяй как хочешь... спаял, заработала.

... и добавил:

А тут... половая епля длится уже второй месяц, но все без результатно... может уже пора посоветовать автору почитать литературу из прошлого? Прежде чем паять не понятно что?

kynep, Guiteff, похоже, что парень реально ВООБЩЕ не шарит.. Можно его бортануть, а можно тянуть до последнего - авось поможет и заработает... Если заработает, то для него это будет положительный опыт и он, возможно, будет дальше развиваться.. Я ему уже скинул тонпадовский проект по скримеру, и призываю собрать.. Реально для дилетантов.. Посмотрим, что из этого выйдет..

... и добавил:

Кстати, я бы посоветовал бы господину 1Otis1 разработать бы нормальную печатку в Sprint Layout (в программе все интуитивно понятно, реально первоклассник потянет). Благо дело по ЛУТ тоже инфы предостаточно.. Или собирать по готовым лейкам.. И не заниматься больше самодеятельностью, если не получается... Ведь, чтоб на лету макетку сообразить, тоже надо иметь опыт в паяльных делах..

Всё, что нужно сейчас сделать - проверить монтаж по схеме. От и до. И никто, кроме автора, за него это не сделает.

От всей души желаю автору сходить по этой ссылке и принять правильное решение. Надеюсь музыка у него приятнее, чем выглядит его пайка.
Тогда пусть занимается тем, что дано.

к теме о том с чего начиналось и до чего дошли))) первая моя педаль была ProCo RAT - было это 7 лет назад. плату я взял тогда сделал по тонпадовской лейке. получилось крайне херово. но она работала. да и сейчас работает))) но вот пару дней назад решил сделать людскую плату, заодно сделать её в формате multiRAT.

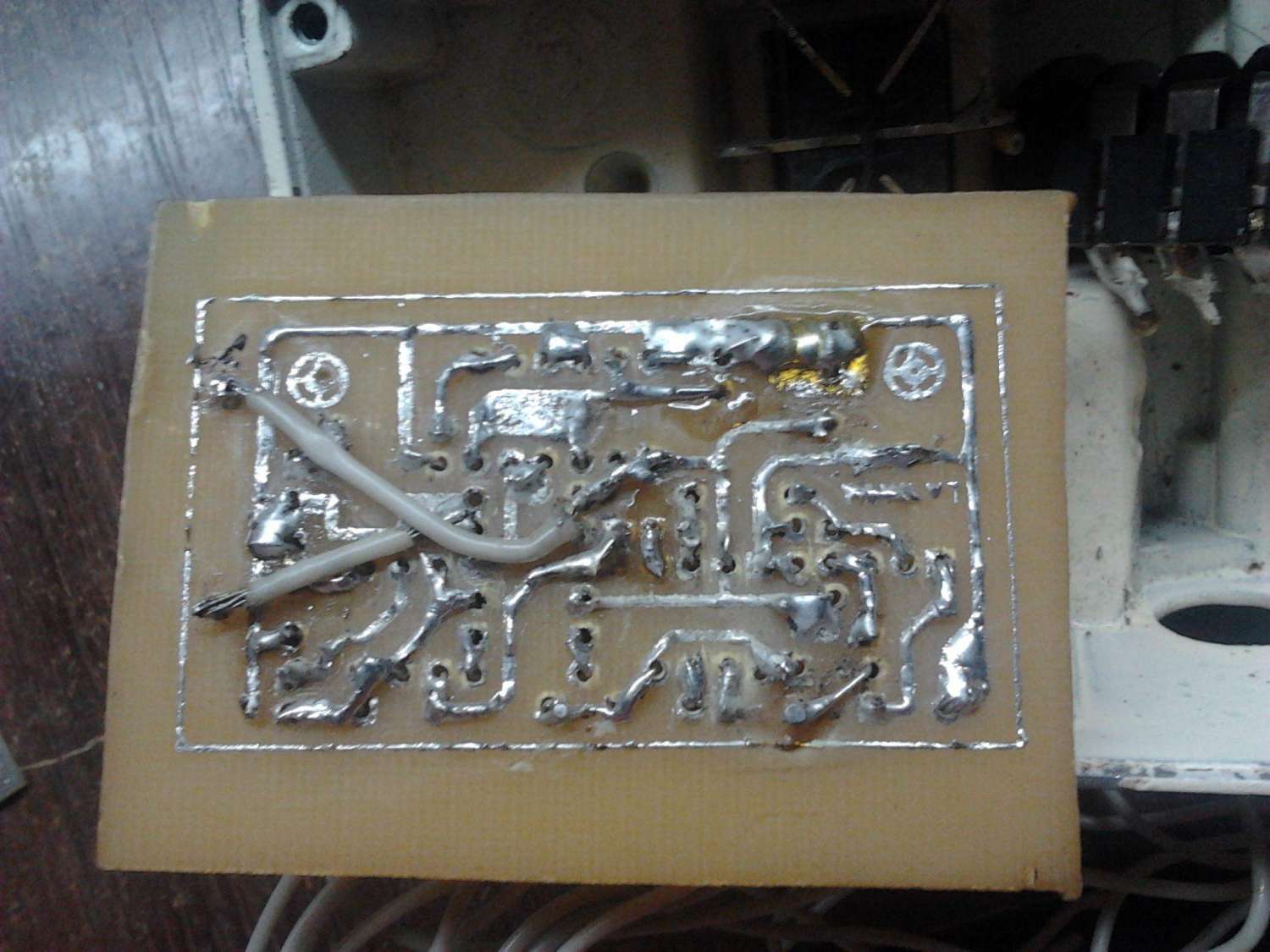

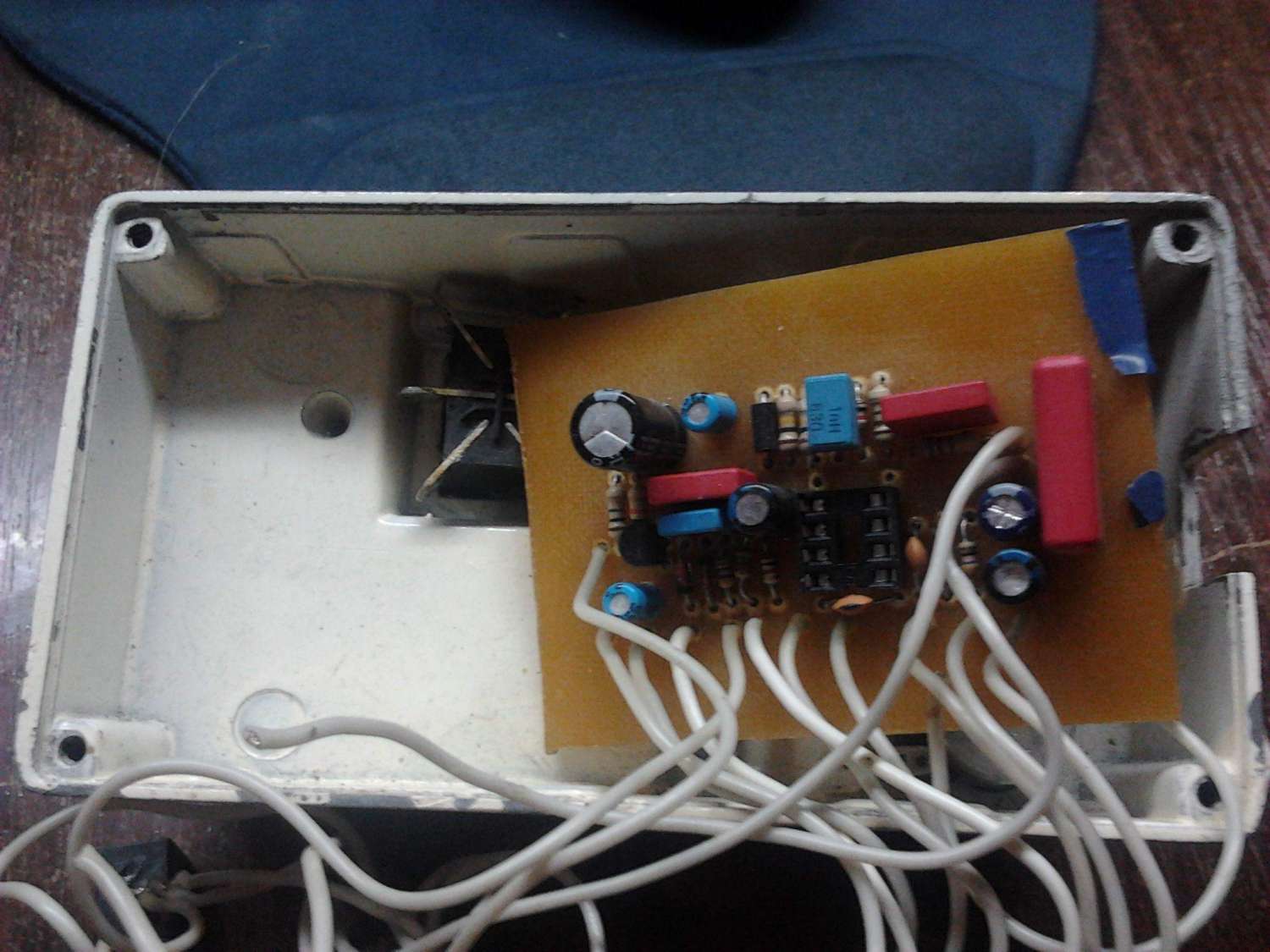

вот так этот ужс выглядит (извлек из тумбочки)

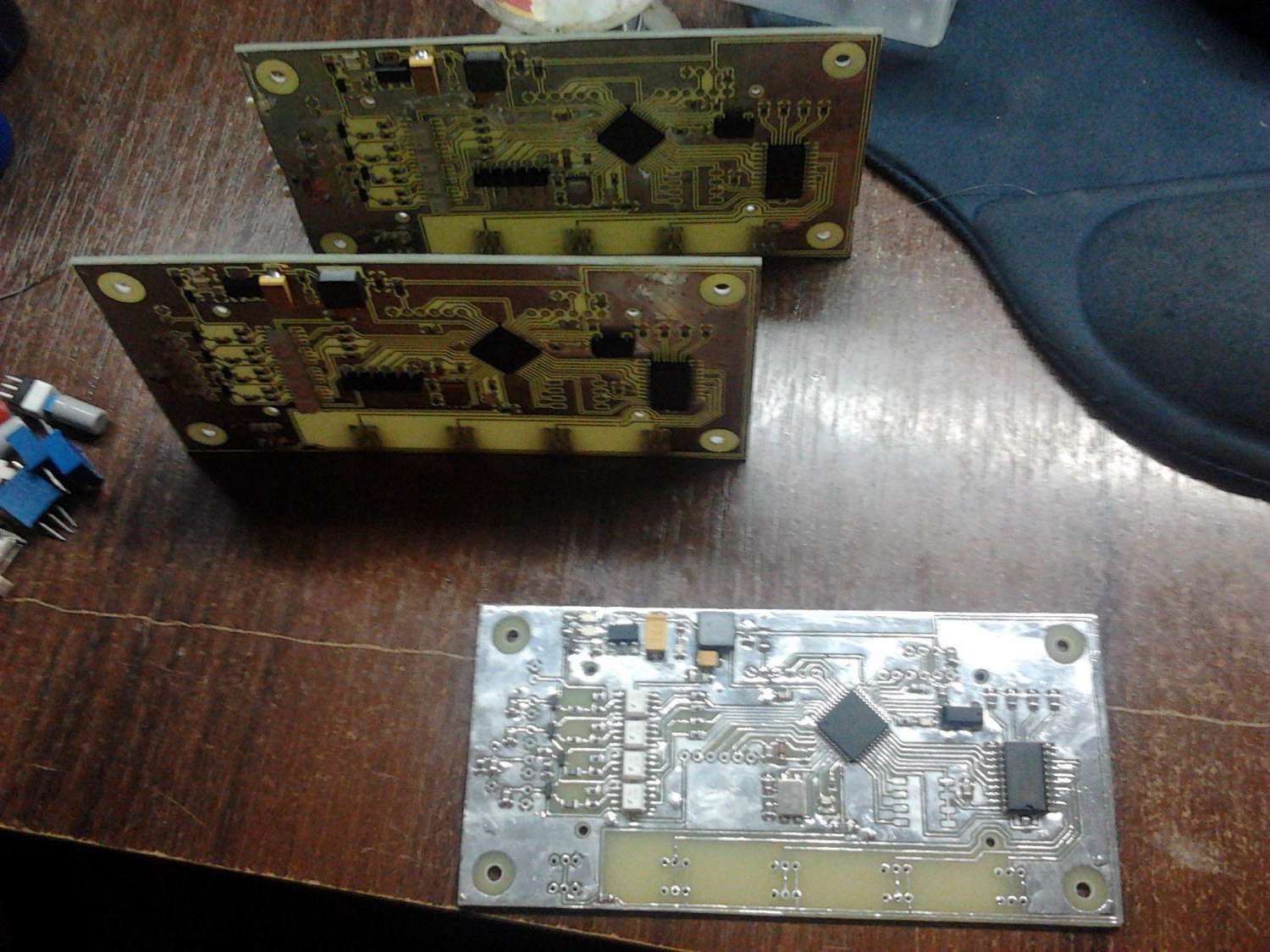

а вот такой ужас я делаю сейчас)))

Настройка сводится к подбору резистора, который с базы на общий. Необходимо установить на коллекторе транзистора +7V.
Все остальное, как то подборка конденсаторов исключительно на слух по своему вкусу.
