Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #75 : Марта 05, 2013, 00:51:25 »
Прозвони дорожки, может микротрещина, и проверь конденсатор на исправность.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1281
  • Репутация: +122/-0
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #76 : Марта 05, 2013, 01:19:29 »
Однако, чудес не бывает... на пути сигнала два пассивных элемента...

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #77 : Марта 05, 2013, 07:16:21 »
Товарищи! спасибо всем.. дело было банально в гнезде платки.. думаю попробую поменять гнездо нафиг.. и что бы вы думали .. заработало :)
п.с. Рыщу в интернете как мне соорудить Тап Темпо.. нашел один PDF документик, но там не написаны номиналы и название МС.. одна понятное дело будет электронным потенциометром а вот другая хз..

... и добавил:

седьмую платку спаял сегодня но она не работает как нужно.. свистит и шипит.. втыкал вместо 6го модуля.. не пойму что я не так сделал.. делал по фотке от  Оксигена.. может там чего не хватает? вот лейку сделал чтоб чуть проще было собирать.. 7мая плата уже собрана, но скорее всего чувствую придется что то там переделывать конкретно :(
да еще я не понял где на картинке выход на Дилей? там же где и на стандартной плате? (7мой модуль собирал уже на обычных выводных деталях)



... и добавил:

не обращайте внимания на вопрос красными буквами то я не вам.. хотя может и вы мне подскажите.. я совсем запутался что-то..
« Последнее редактирование: Марта 06, 2013, 05:05:55 от Александр Скобликов »

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #78 : Марта 06, 2013, 08:39:00 »

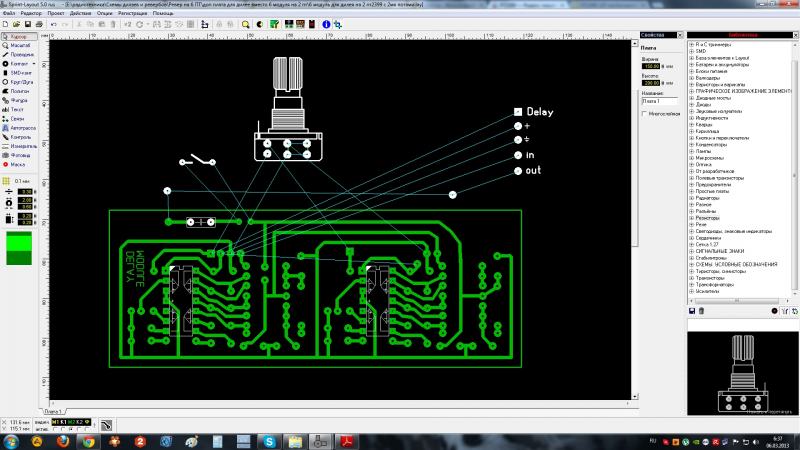

вот чутка доделал что б было понятно где там что..

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
  • Репутация: +4/-0
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #79 : Марта 06, 2013, 10:45:31 »
Откуда эта плата? Схема ее есть?

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1366
  • Репутация: +352/-1
  • Если нельзя, но очень хочется, то можно
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #80 : Марта 06, 2013, 11:03:57 »
y_moroz, Схема из первого поста, добавлю здесь

Поскольку обвязка микросхем одинакова, то плата была собрана из 2х плат модулей и скоммутирована на раз согласно схемы.

Сижу пытаюсь сравнить с платой Александра



« Последнее редактирование: Марта 06, 2013, 11:16:31 от oxigen »

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #81 : Марта 06, 2013, 11:30:25 »
вообщем заметил что когда тока втыкаю эту плату вместо 6той то очень сильно греется стабилизатор 78L05 соответсвтенно или я что то не так подключил или кз на этом модуля.. поскольку когда вставляю 6той с одной пт все ок..

... и добавил:

посмотрел я на схему что ты сейчас дал Оксиген, там фигурирует кондер 3.3.нанафарада так вот у меня вообще такого нет .. ты же сказал что они идентичны оригиналу модуля на одной пт?? а там нет 3.3. нана а я по ней собирал

... и добавил:

и резистор 7.1к у меня нет..

... и добавил:

короче не знаю как так вышло но тот рисунок что ты давал по ходу сюда не клеится

... и добавил:

видимо придется с нуля разводить эту плату с этой схемы
« Последнее редактирование: Марта 06, 2013, 11:43:44 от Александр Скобликов »

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1366
  • Репутация: +352/-1
  • Если нельзя, но очень хочется, то можно
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #82 : Марта 06, 2013, 12:02:23 »
Александр Скобликов, Не знаю куда ты смотрел, но отправленные тебе в личку фото моей платы и монтажка соответствует этой схеме, висящей в теме с прошлого года, я проверил исходящие. У меня работает. Просто будь внимательнее.
Смотри где коротнул питание, на твоем фото сложно разглядеть.

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #83 : Марта 06, 2013, 12:13:35 »

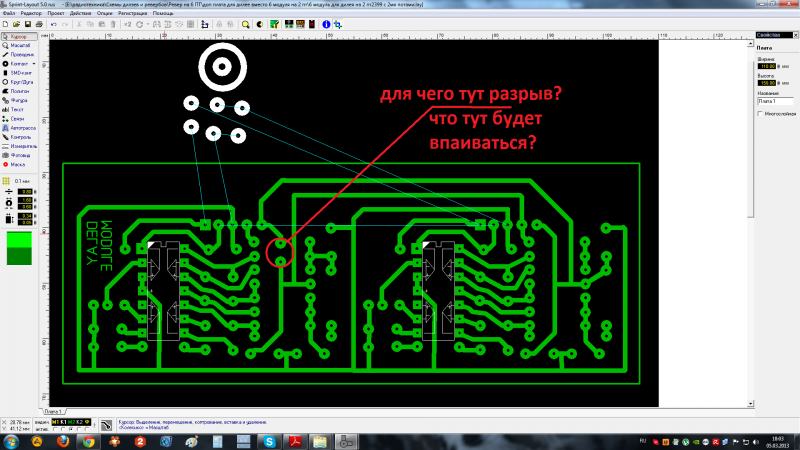

на схеме резистор 7.1к что это за резистор? откуда он там взялся вообще? и кондеры на 3.3 нана, и где они у вас на плате? если не сложно покажите.. больше я вас не побеспокою..

... и добавил:

вам нобелевскую премию за терпение нужно дать :)

... и добавил:

последний вариант который я не пробовал .. только не материтесь на меня .. но по моему у меня пт верх ногами стоят..

... и добавил:

заработало.. ну я и нубас..

... и добавил:

правда я всеравно не  пойму откуда там 7.1 и 3.3 нан наверное если заменить срежет какую то частоту чутка ?
« Последнее редактирование: Марта 06, 2013, 12:50:18 от Александр Скобликов »

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1366
  • Репутация: +352/-1
  • Если нельзя, но очень хочется, то можно
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #84 : Марта 06, 2013, 12:51:10 »
Александр Скобликов, Резистор 7,1к включен последовательно с переменным сопротивлением - ограничивает пределы регулирования. На моей печатке они рядом и параллельно микросхеме, подписаны 73 и 71 (соответственно 7,3к и 7,1к) Подобраны разными, так как переменник имеет разброс и он скомпенсирован разными сопротивлениями (тебе это не надо)
На 3,3n на схеме 4шт. Какой конкретно интересует С6 С26 С13 С23 ?
О, пока я работал работу и параллельно пытался ответить, ты уже победил. Пздрям. Я, кстати если прочитаешь первый пост  увидишь, что  тоже втыкал в кроватку РТ задом наперед. Но это было в Новогодние каникулы между рюмочкой вискарика и бокаликом шампусика... :alcoman:
Веришь нет, но со стороны по фото в таких случаях очень сложно  найти неисправность... :lupa:
Во, а давай я тебе первый плюс вкачу за настойчивость и за самостоятельную победу! (+)
« Последнее редактирование: Марта 06, 2013, 13:02:51 от oxigen »

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #85 : Марта 06, 2013, 13:06:41 »
больше не буду пить коньяк во время пайки ПТ2399...

... и добавил:

ты не представляешь чего мне это стоило целую ноч не спал.. думал что я совсем отупел.. что я только не проверял... и вас по чем зря тераризировал..

... и добавил:

да звк интересный стал.. я все 3 пт на дилей пустил.. что-то на подобие ленто винтажа аналога ))) очень интересный звук..какой то сдвоенный дилей с эхом.. но я на выходе кондер еще не ставил.. поставлю посмотрю чо получица
« Последнее редактирование: Марта 06, 2013, 13:10:48 от Александр Скобликов »

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1366
  • Репутация: +352/-1
  • Если нельзя, но очень хочется, то можно
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #86 : Марта 06, 2013, 13:36:09 »
Александр Скобликов, Будет полезно многим, если ты по горячим следам полностью оформишь леечку сдвоенной платы и выложишь здесь.

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #87 : Марта 06, 2013, 13:43:01 »
Цитата: oxigen от Марта 06, 2013, 13:36:09
Александр Скобликов, Будет полезно многим, если ты по горячим следам полностью оформишь леечку сдвоенной платы и выложишь здесь.
ну это после долгого  сна уже :) :7:

Оффлайн Александр Скобликов

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #88 : Марта 08, 2013, 03:37:34 »
Как и обещал выкладываю свою лейку.. номиналы все расставлены.. 3n3 у меня не стоит и резисторов к поту на 7к нет.. Я использовал исключительно пленочные конденсаторы.. меня звук очень устраивает на данный момент.
Ссылка будет доступна в течении 10дней после последнего скачивания, если кому не сложно перезалейте куданить.. я не особо шарю в этих делах..

http://zalil.ru/34327621

... и добавил:

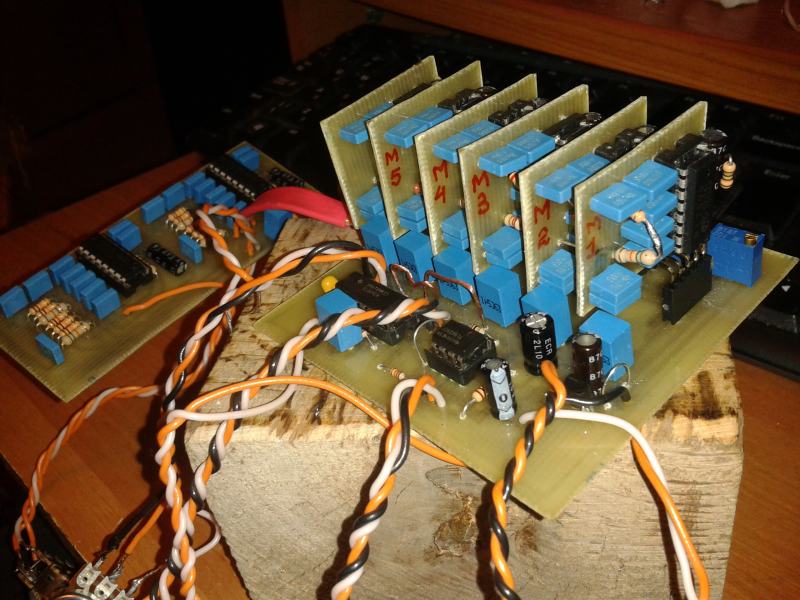

ну и фото вместе с 7мым модулем :)

« Последнее редактирование: Марта 08, 2013, 03:45:05 от Александр Скобликов »

Оффлайн oxigen Автор темы

  • Эксперт
  • *****
  • Сообщений: 1366
  • Репутация: +352/-1
  • Если нельзя, но очень хочется, то можно
Re: Реверок - дилейчик в новогодние каникулы :)
« Ответ #89 : Марта 08, 2013, 14:11:20 »
Александр Скобликов, Теперь корпус. Какой планируешь?
