Озадачился темой миди-гитары. Посмотрел на агрегаты, которые положены ко всему этому и подумал: а что можно сделать самому?

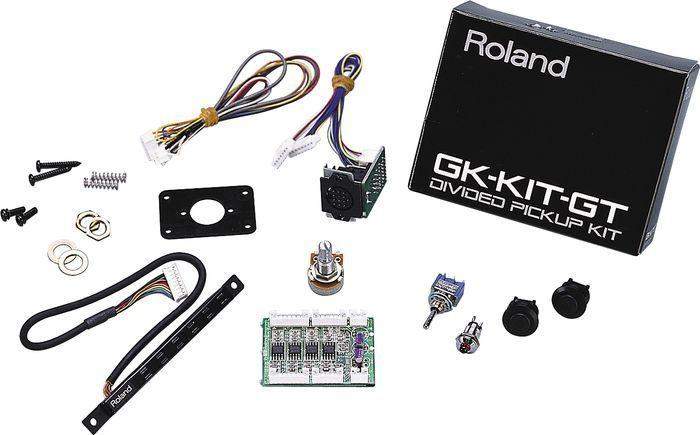

Пьезо-бридж, в принципе, собрать нетрудно. Но загвоздка в том, что прячет в себе ниже приведенный комплект помимо полифонического датчика?
Никто не сталкивался?

У Роланда не пьеза. Там магнитные и съем откровенно не ахти. В разы лучше вариант от Графтека - съем струны шикарный, разделение струн тоже очень хорошее, очень правильно отрабатываются подтяжки, тремоло и т.п. нюансы. Сравнивал.

Сама электроника простая - просто 6 буферов на ОУ, несколько переключателей и и интерфейс для магнитных звукоснимателей гитары.

Да, помню, мы в эквипе обсуждали немного этот вопрос.  Графтеки у меня есть, просто в концепцию инструмента не очень вписываются- хочется просто пьезы.
AZG, не ткнешь носом в типовую схемку для буфера для подобного устройства?

Но вот уровень выходного сигнала мне неизвестен.

А вот тут засада...
Метод научного тыка может добить синтезатор?

Читай ответ #1, я там именно это и написал.

Да, схема это всегда полезно!

А кто сказал, что я откажусь? И пусть японцы не думают, что привязывают к своей продукции путем создания спецгнезд- возьми гнездо от монитора VGА, там 15 пинов, а  я ответку на процессоре забабахаю. Или попрошу знакомого прислать тебе оригинальное гнездо Вместе с Амплагом и пришлешь, срочности нет.

... и добавил:

Тогда еще вопрос: по схеме, я так понимаю, один ОУ идет на усиление магнитных датчиков гитары Я собираюсь использовать ГрафТековские пьезоседла с отдельным темброблоком. Значит, надо параллельно тому ОУ поставить гнездо входа для сигнала пьезы?

да в принципе гнездо MIDI можно запаять в последнюю очередь,согласно нумерации выводов на плате.подпаять проводками.

Кстати, у Графтека сделано удобнее, там не две кнопки "+" и "-", а стоит тумблер на 3 положения без фиксации. В одну сторону +, в другую -. И в монтаже и в управлении приятнее.
