Аппарат: Line6 Spider IV 15W

Четыре канала это конечно хорошо, но еще лучше когда можно переключиться на любой канал в одно касание. При помощи LINE6 FBV2, к примеру, не получиться переключиться с канала A на C в одно касание, а FBV EXPRESS MK2 по стоимости выходит почти как сам комбик. Короче надо делать самому.

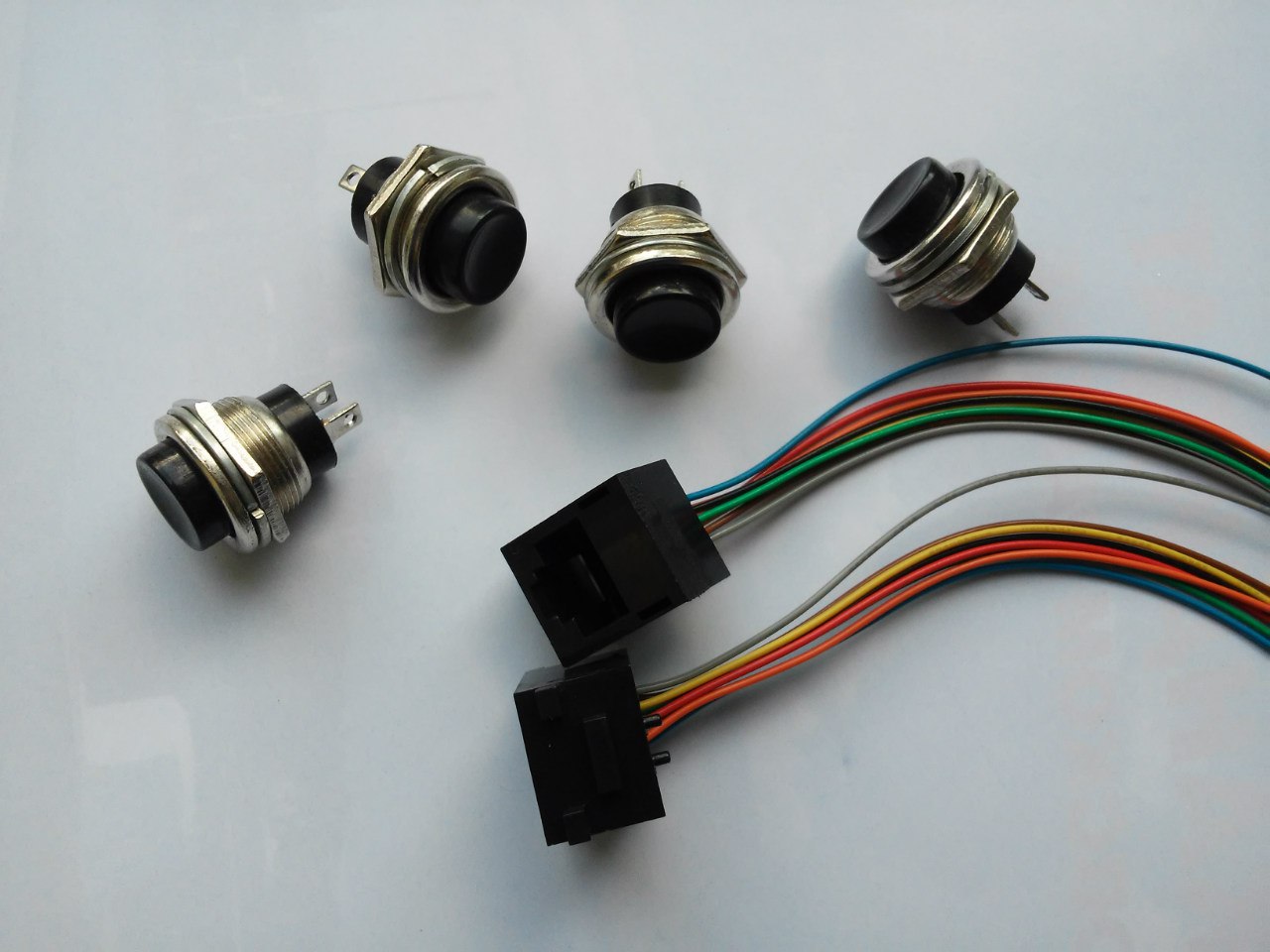

Для этого нам понадобится:
- корпус
- 4 кнопки без фиксации
- 2 гнезда 8p8c (RJ-45)

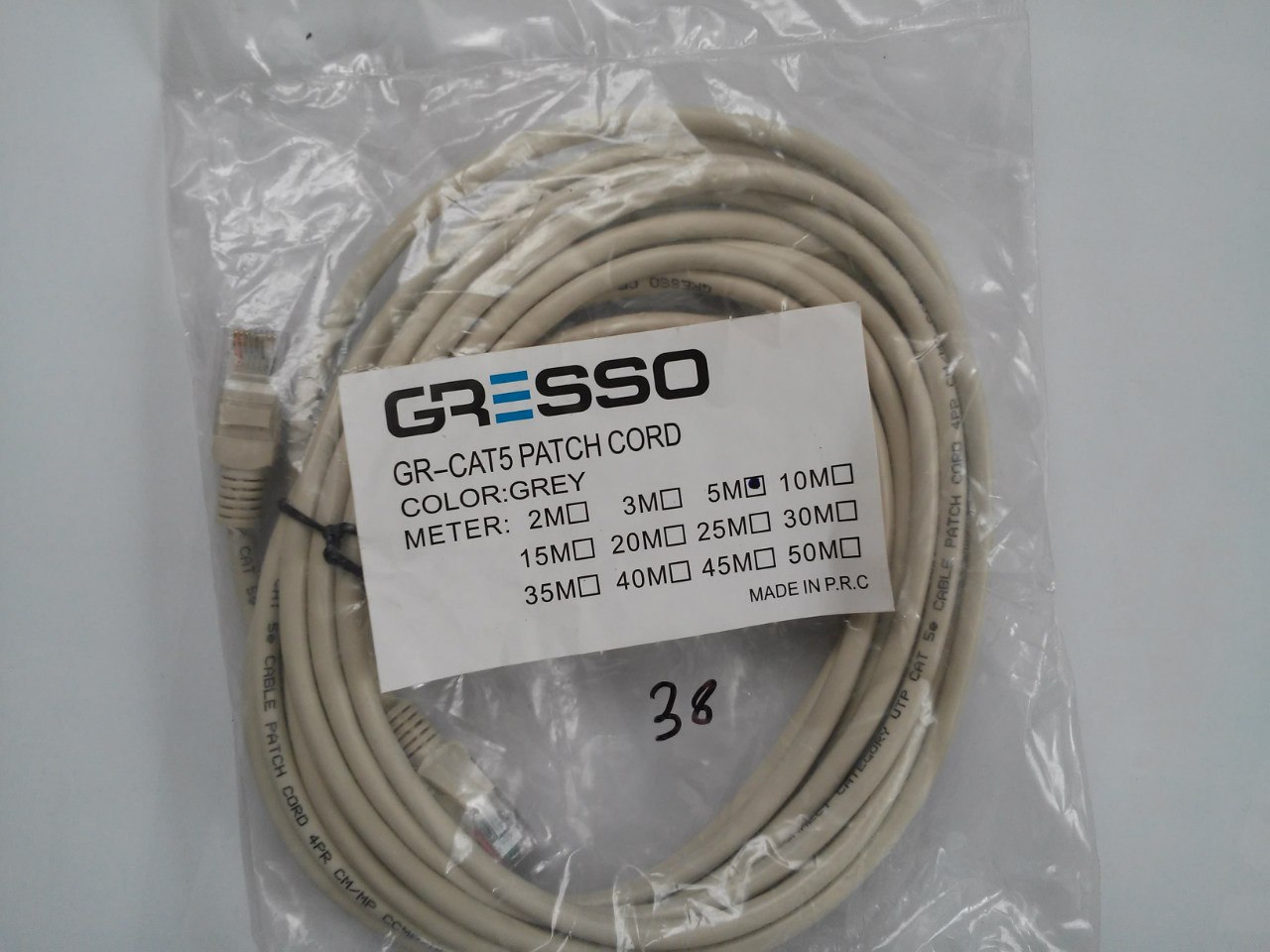

- обычный кабель для интернета, главное что бы были все 8 контактов.

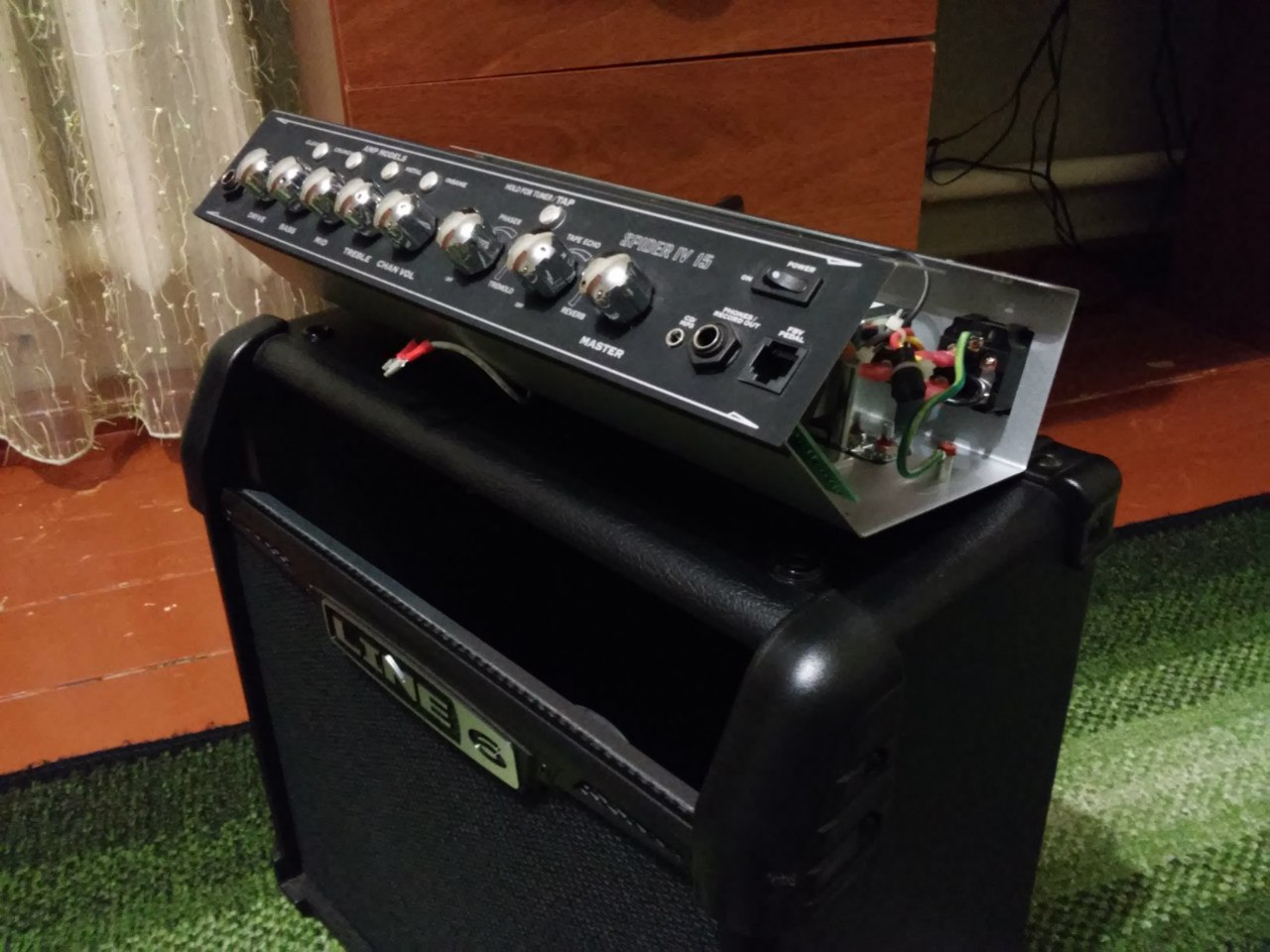

Разбираем комбик.

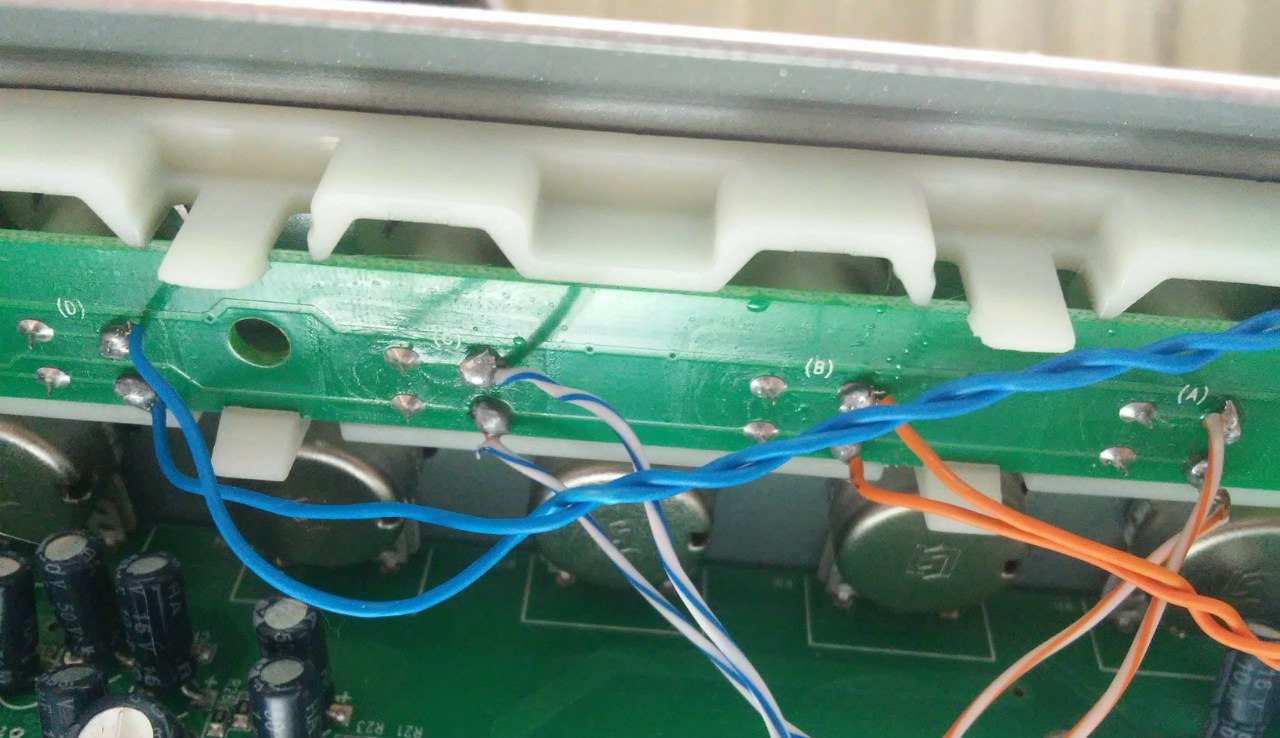

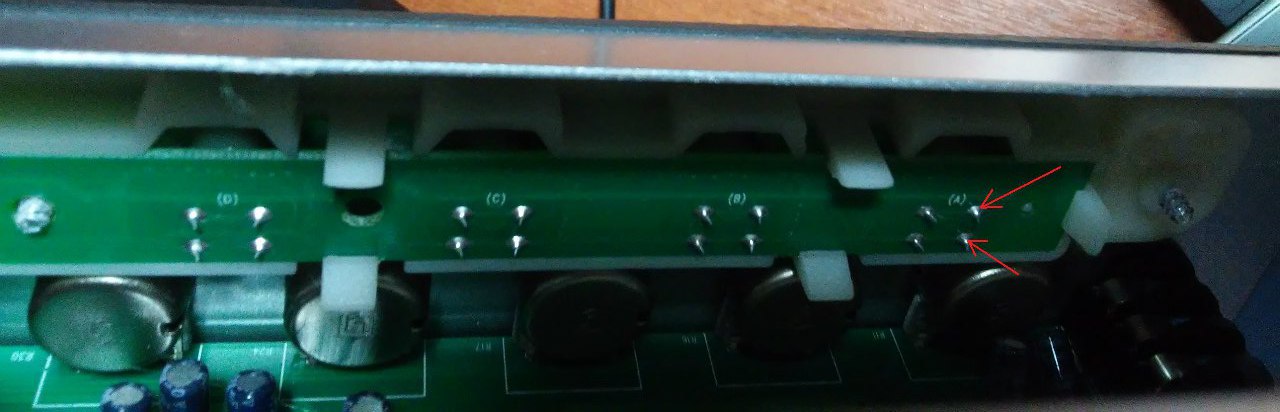

Каналы Clean, Crunch, Metal, Insane на плате соответственно обозначены A, B, C, D.

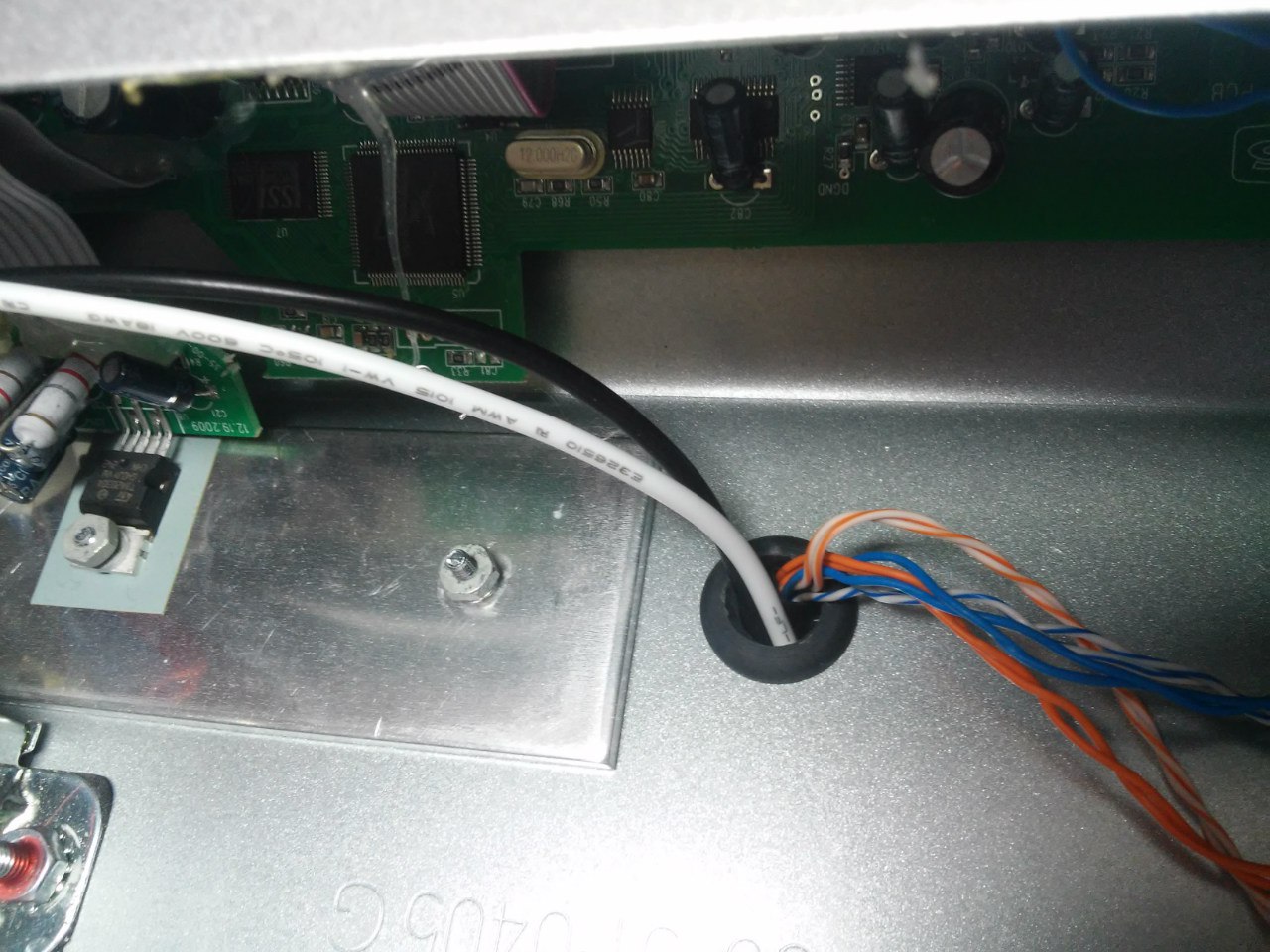

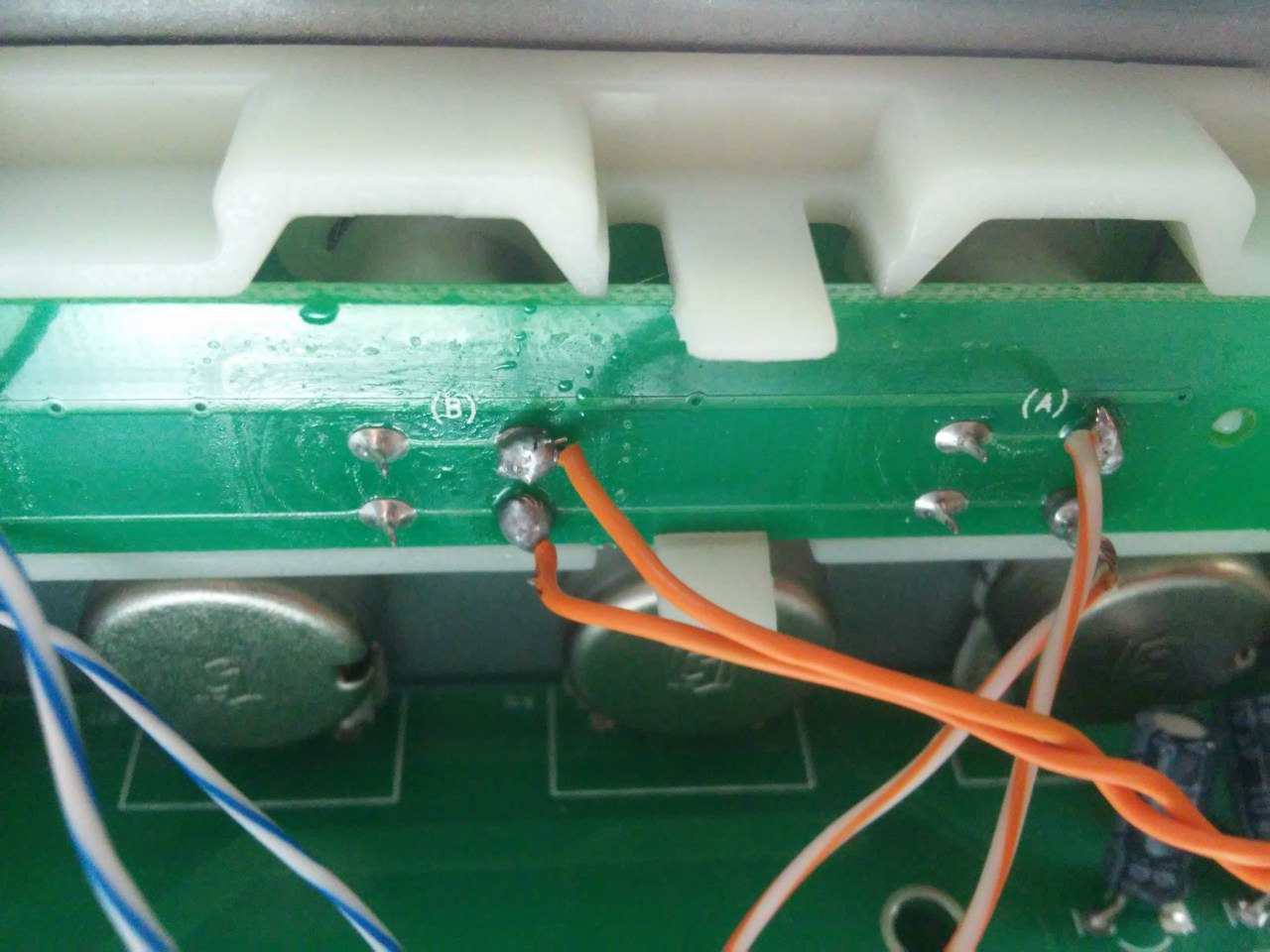

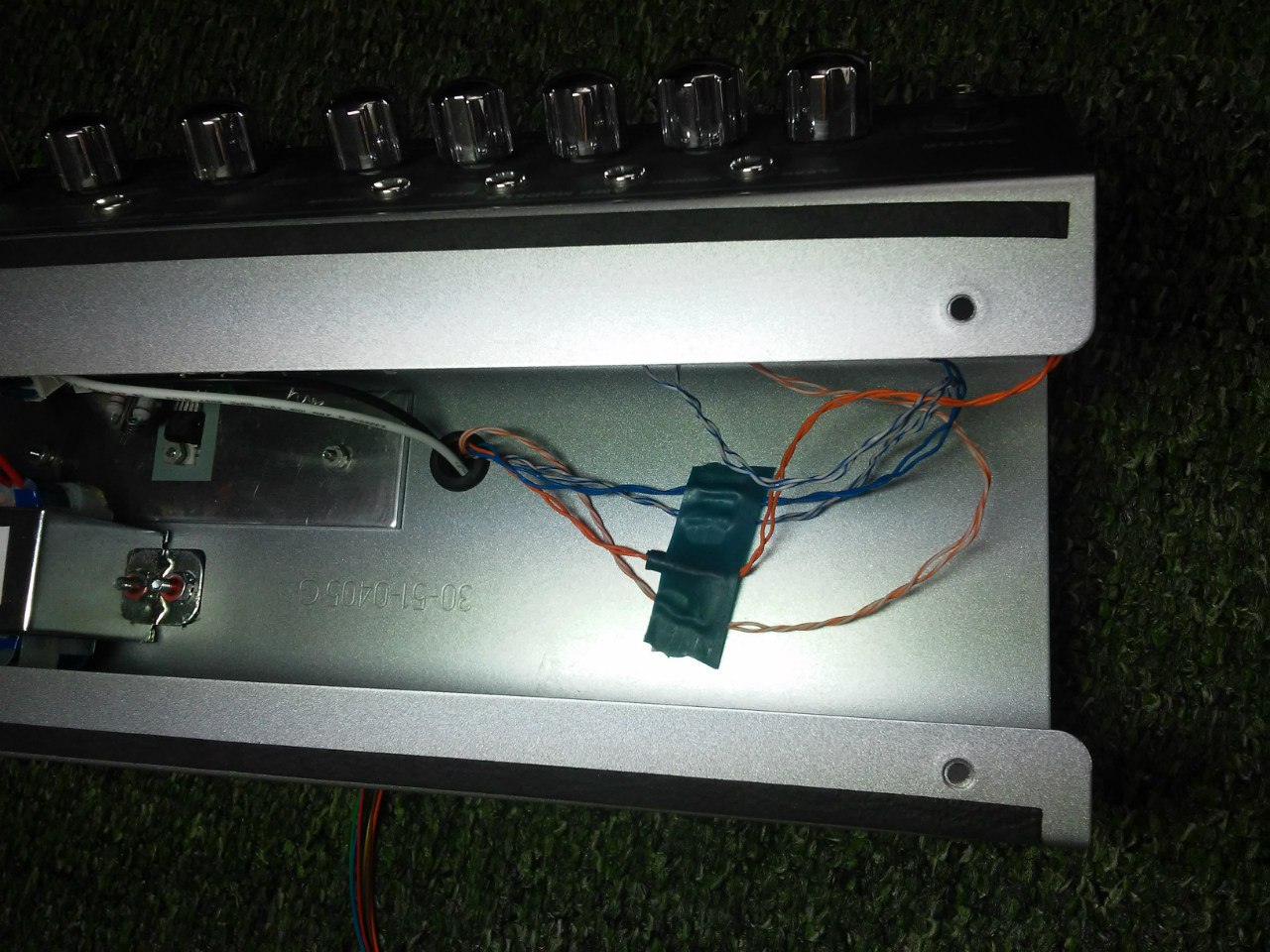

Собственно все дальше понятно. Нам нужно вывести кнопку наружу для этого припаиваем контакты так как указано на фото. Каждому каналу должна быть припаяна соответствующая кнопка.







А теперь сам футконтроллер.

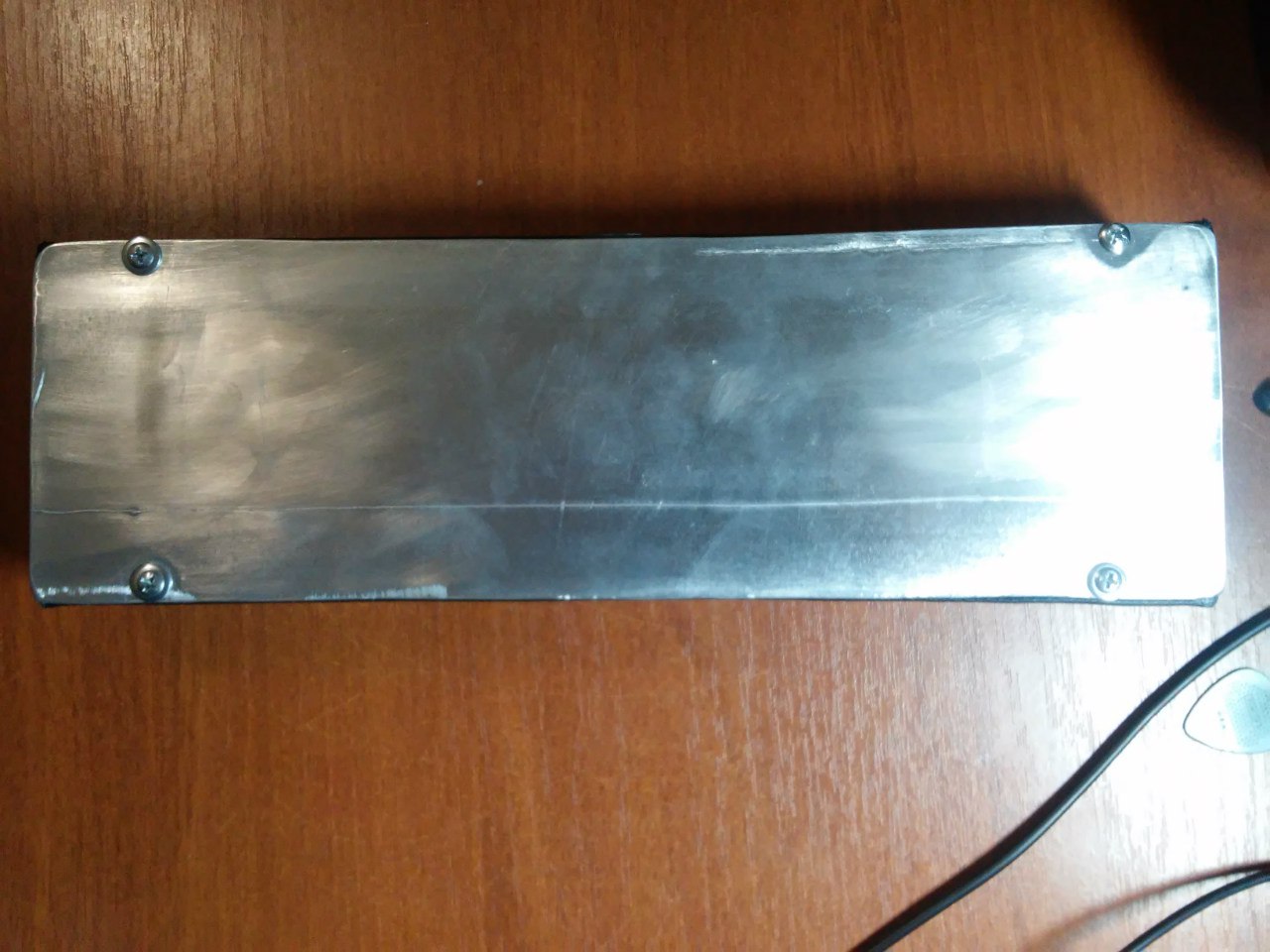

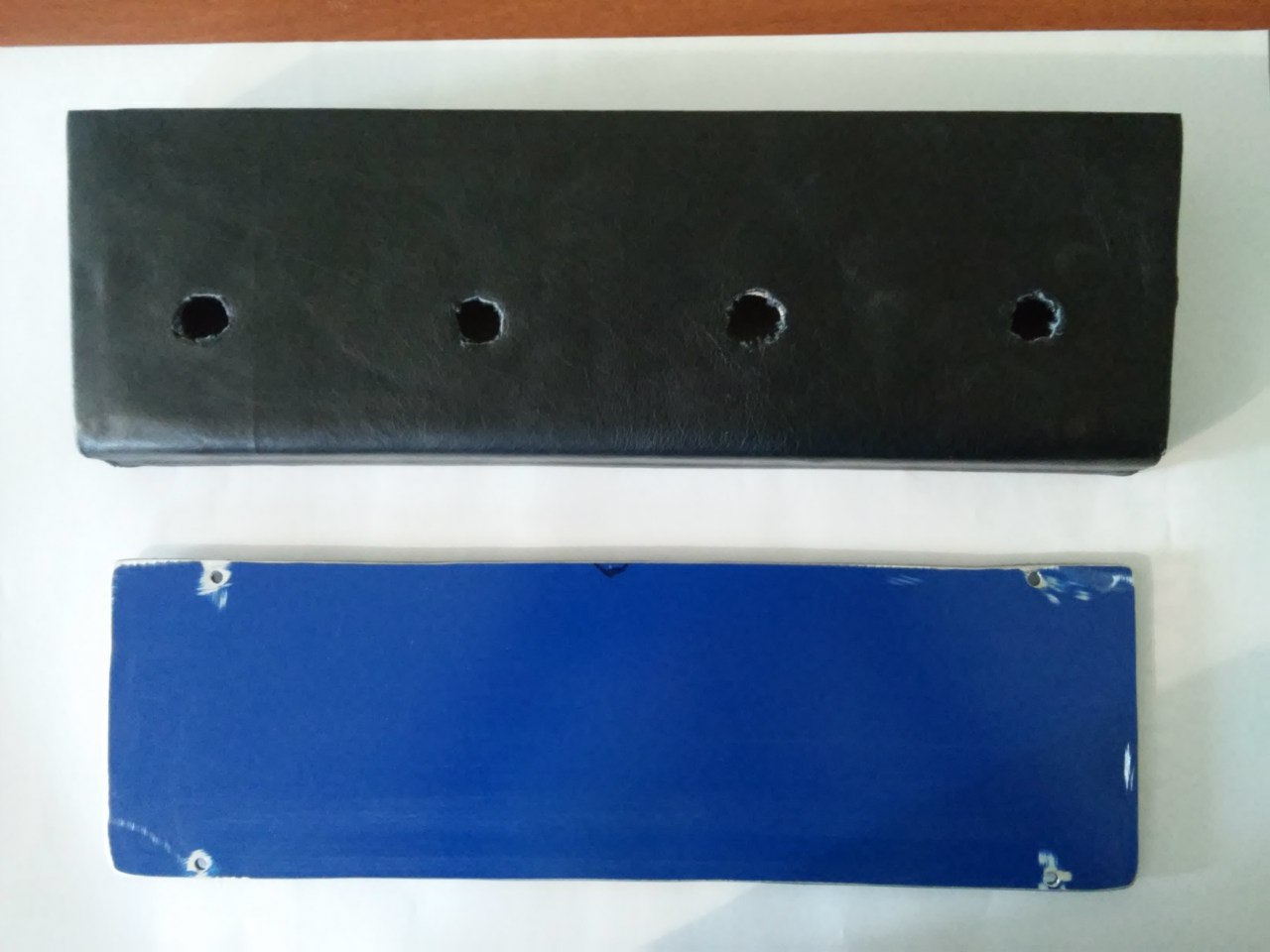

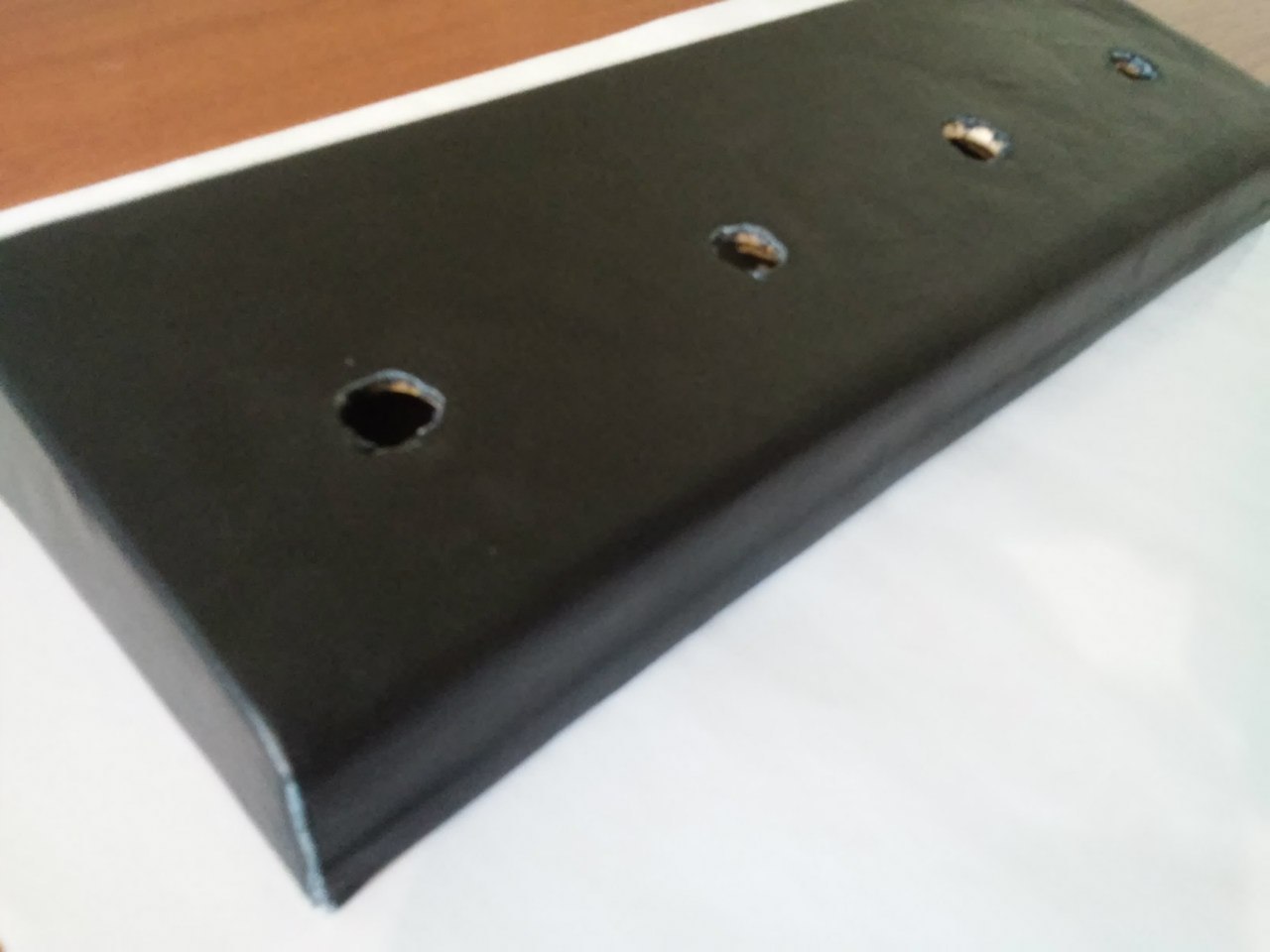

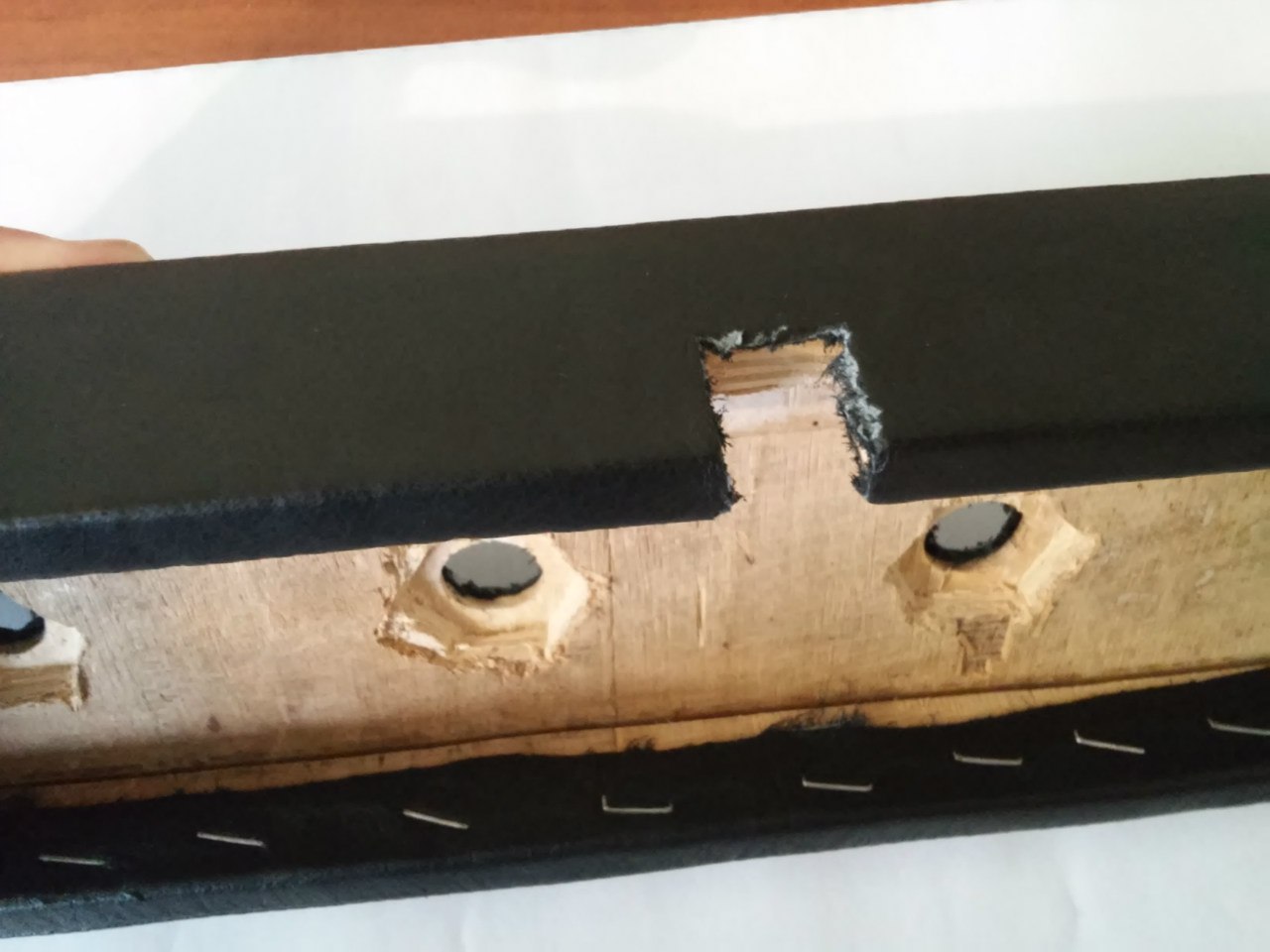

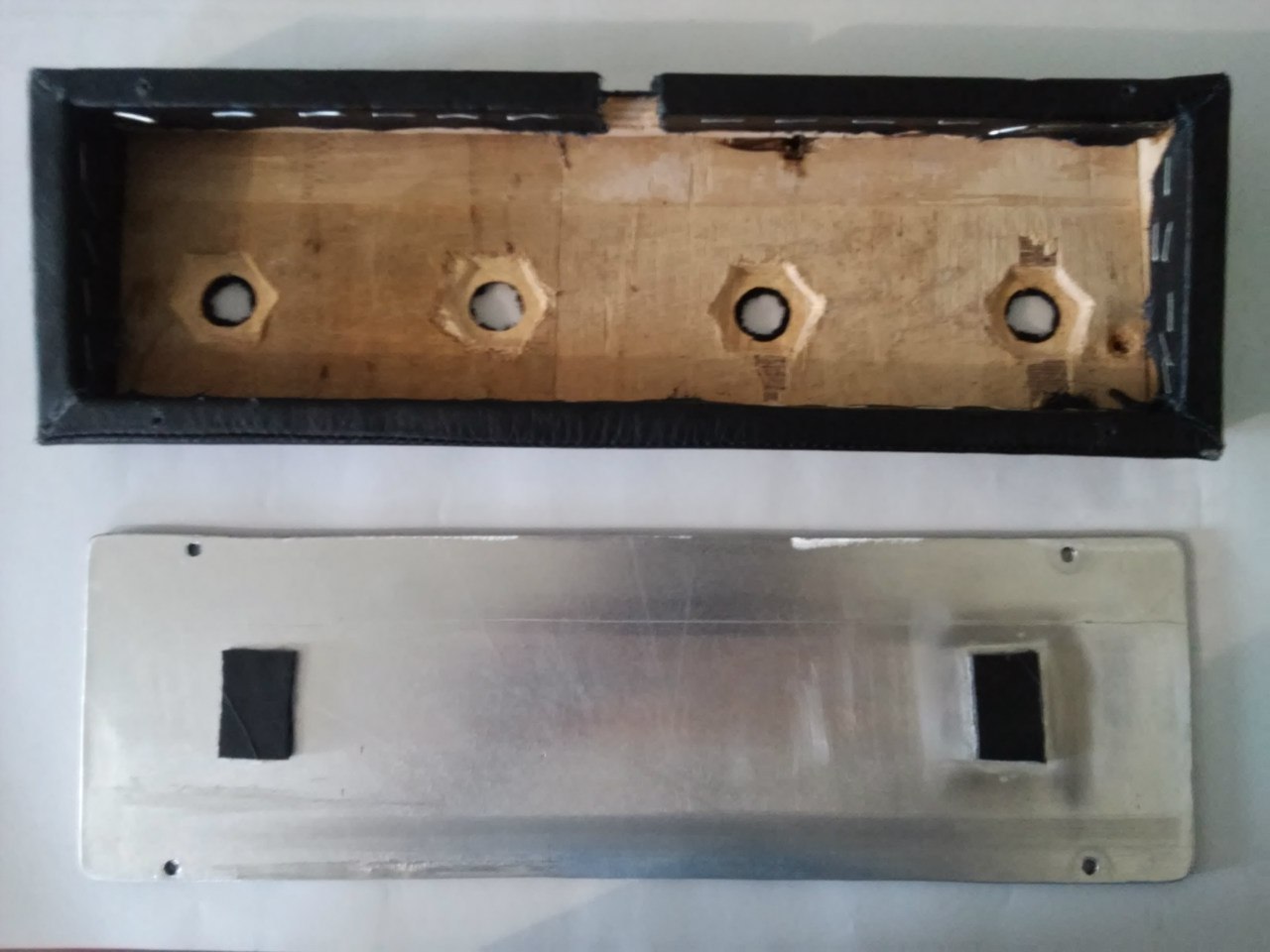

Тратиться на алюминиевые корпуса я не стал. Корпус сделал из фанеры и обшил кожей, крышку из какой-то композитной панели.

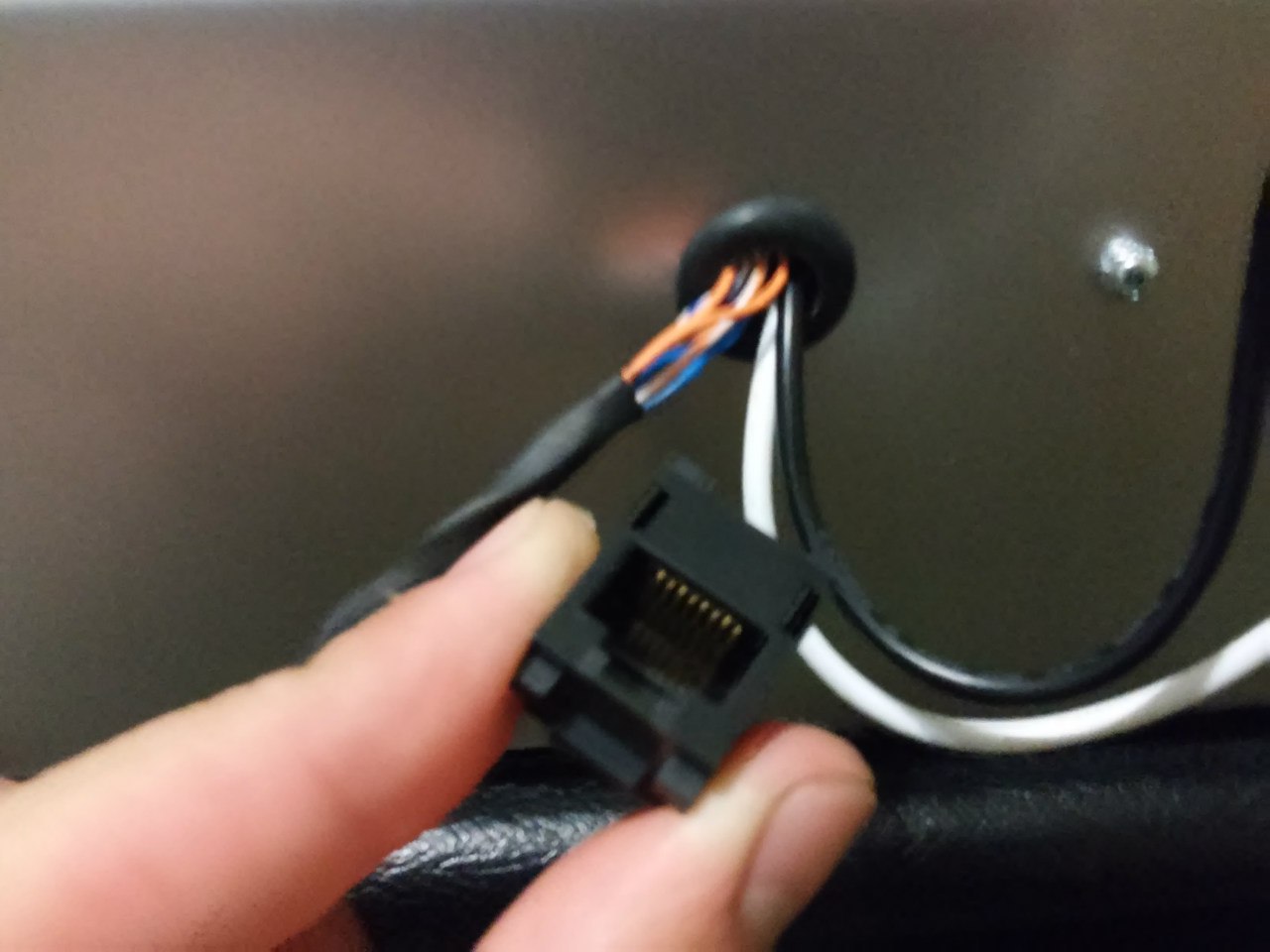

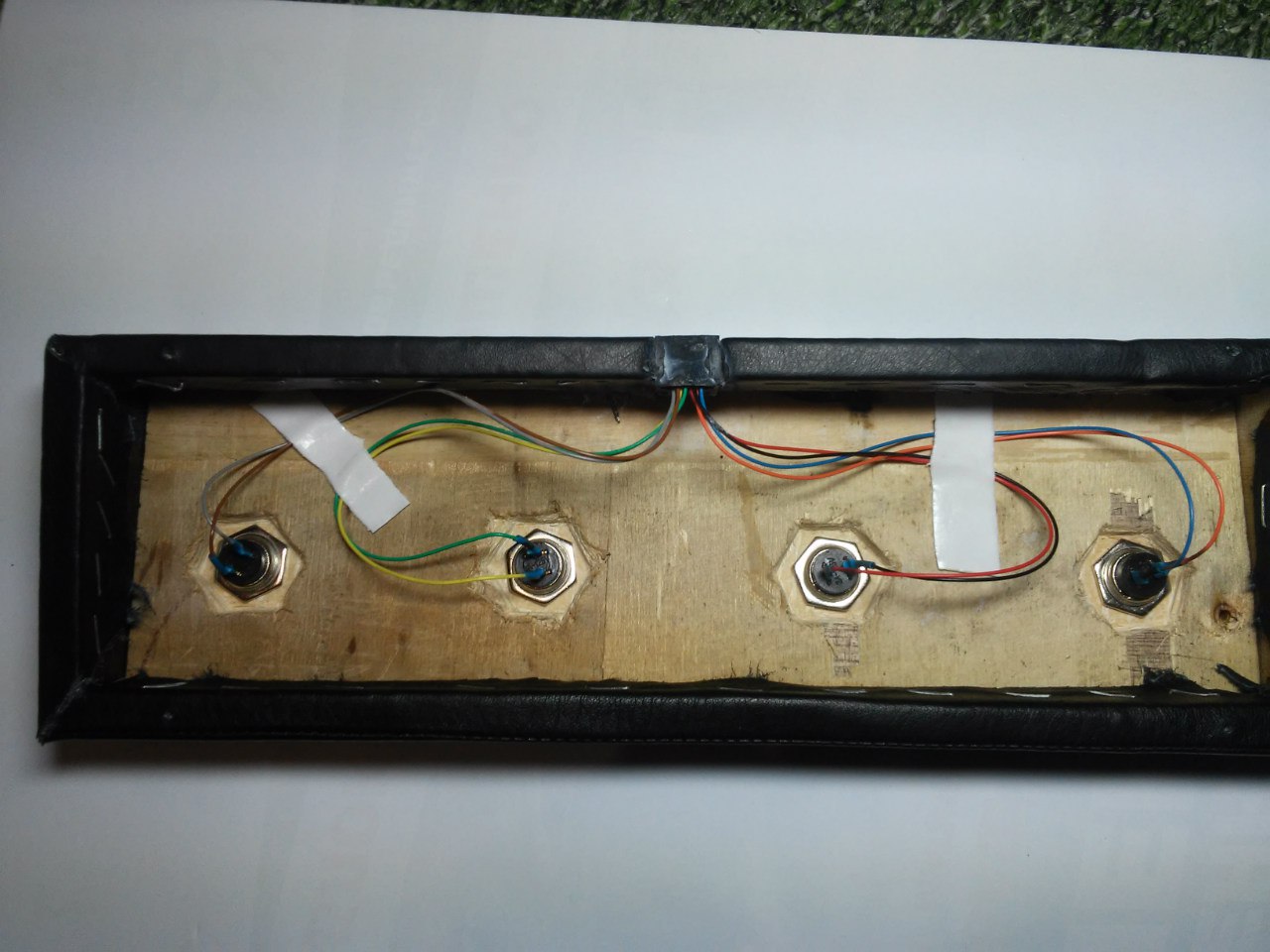

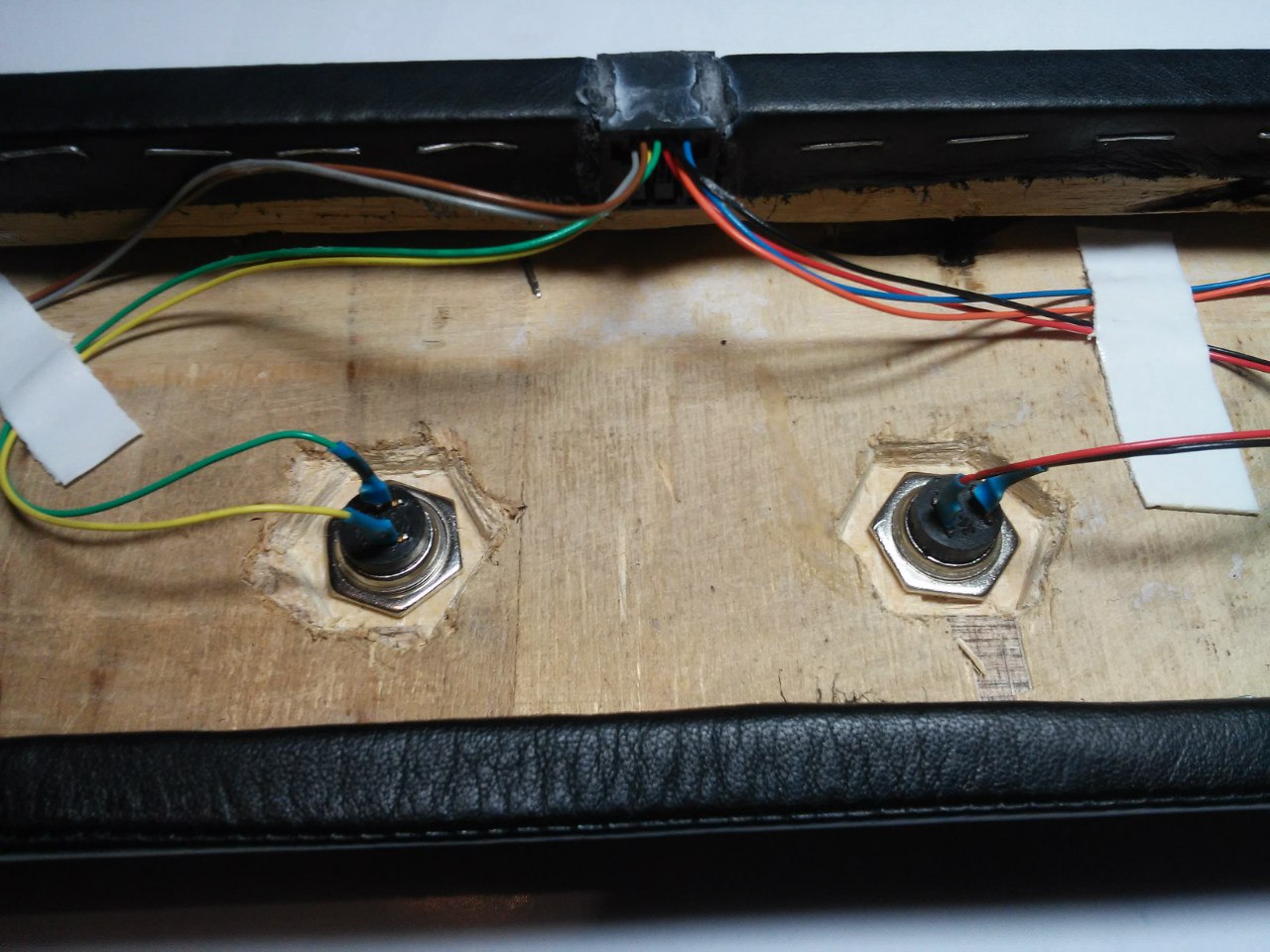

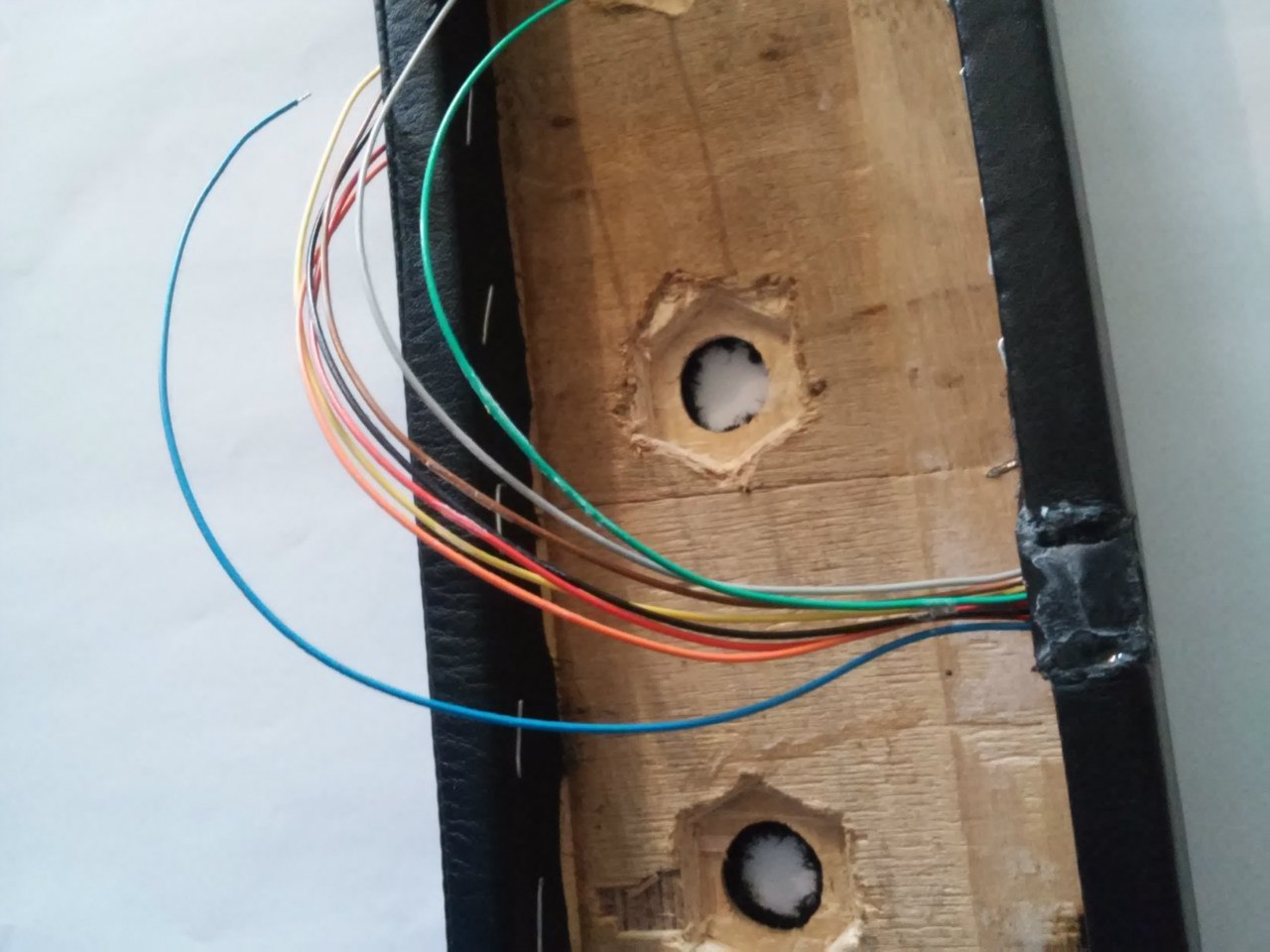

Крепим/припаиваем кнопки, разъем.

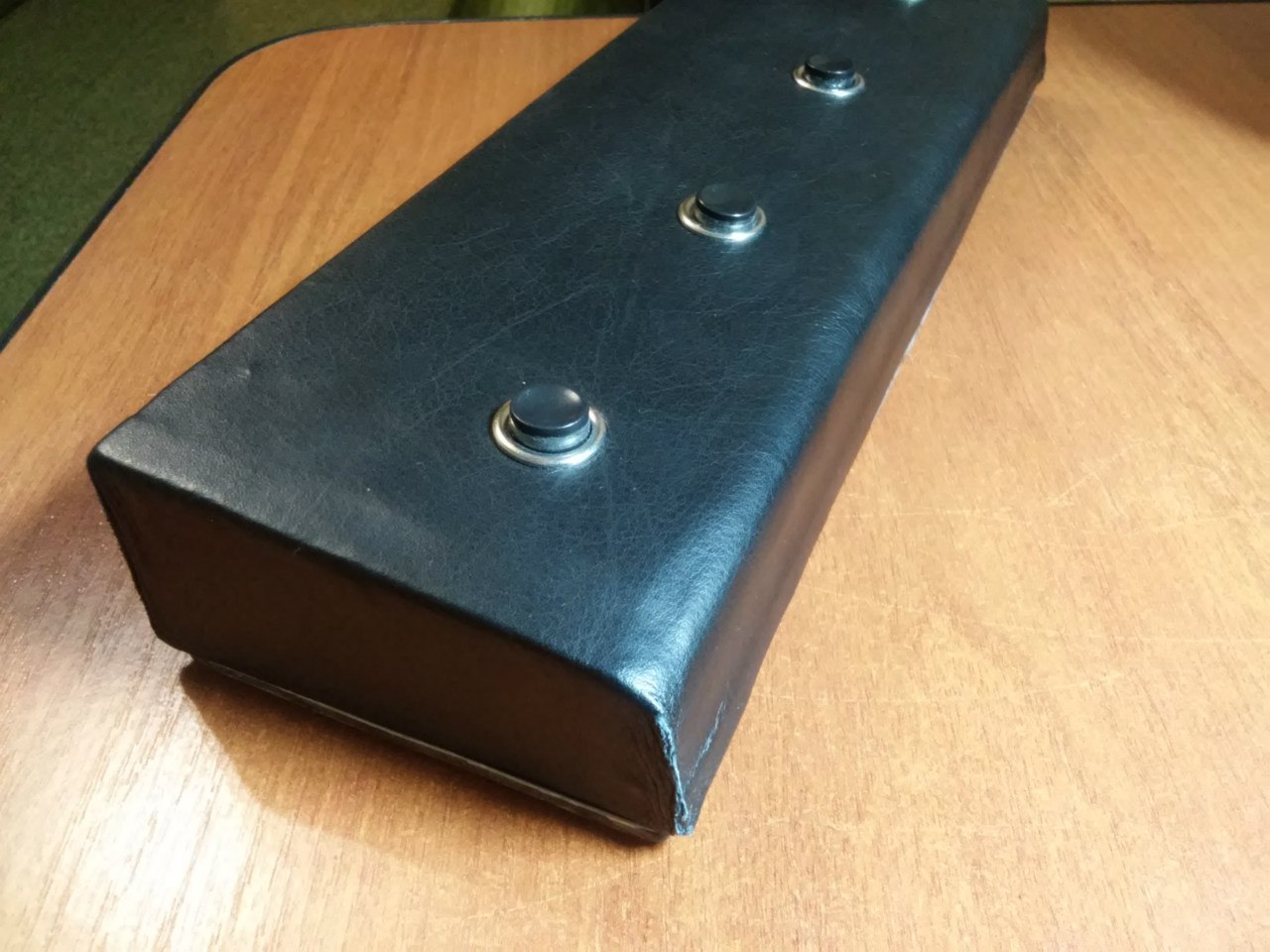

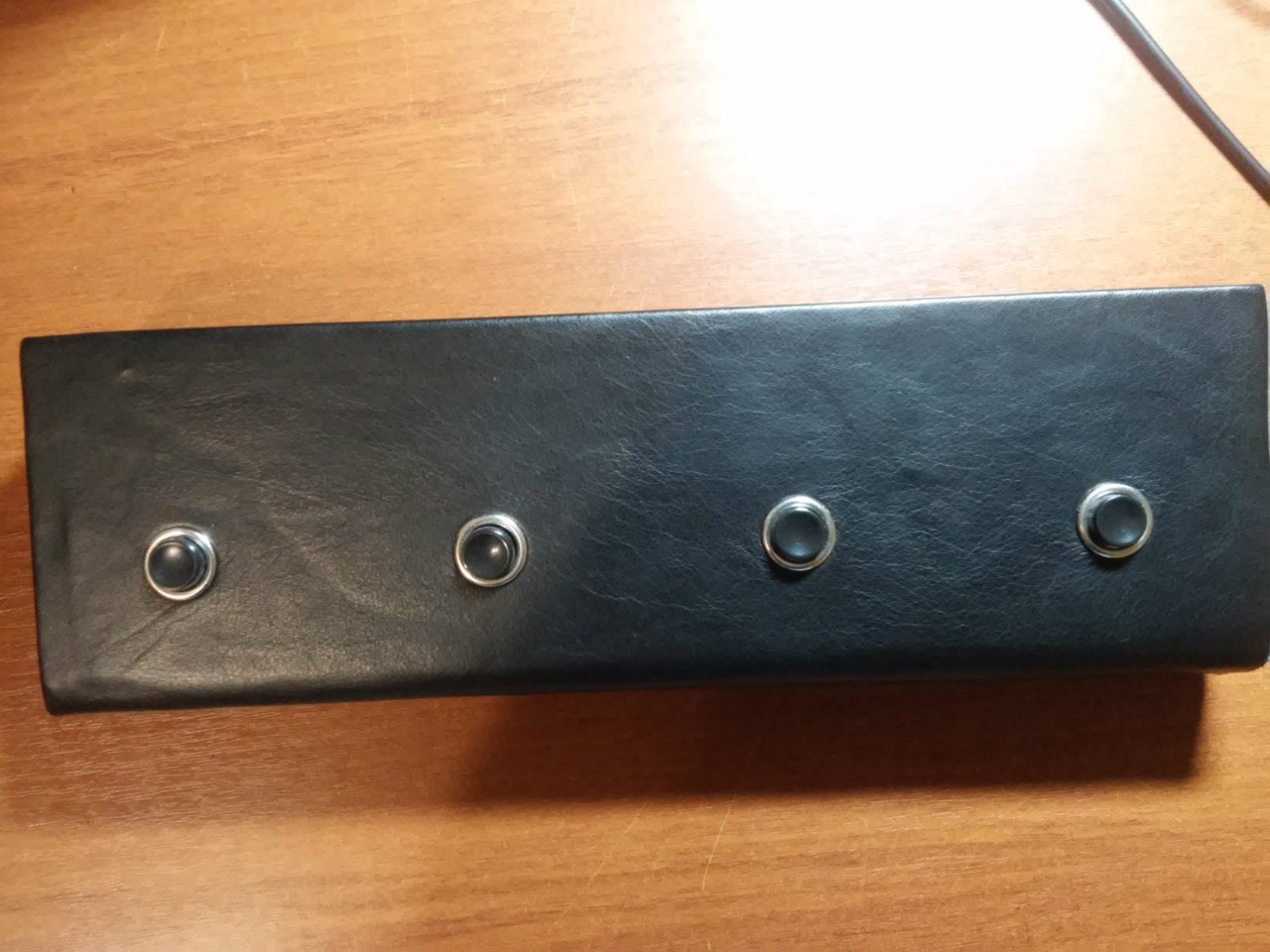

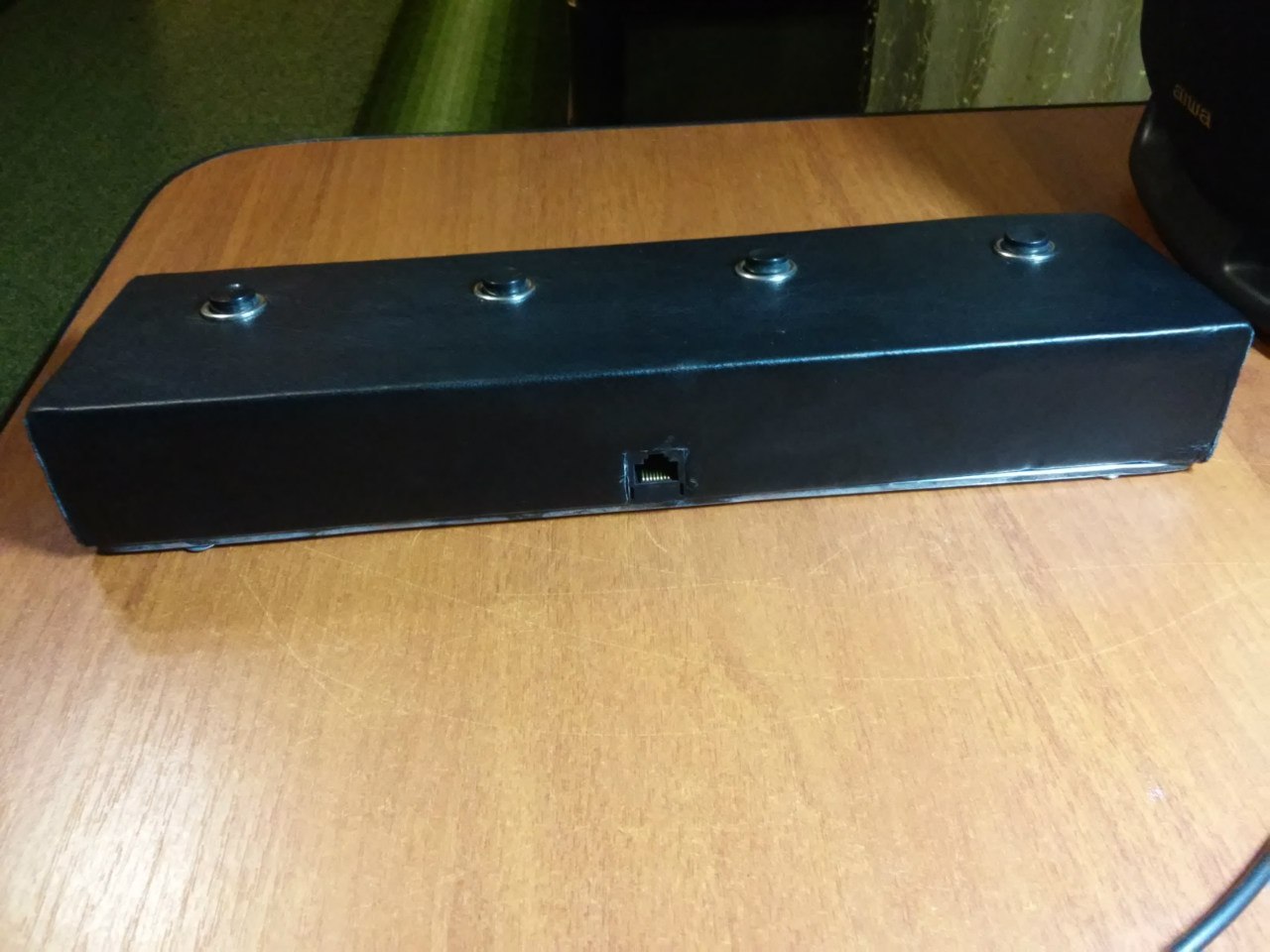

Футконтроллер готов.






Демонстрация работы (не ругайте за чистоту игры т. к. писалось тупо сходу)
https://www.youtube.com/watch?v=zlIgzzg69HI

Вот собственно и все.

Контроллер в котором на каждый канал кнопка, а не тупо по кругу переключение, есть, но он стоит почти как сам комбик. Зато там есть и квакушка и тюнер. Я даже хотел на него обменять свою японскую Boss. Вот она какая FBV EXPRESS MK2

А не пробовали протокол разобрать и склонировать?

Здравствуйте, не пробовал, честно говоря, боюсь вчудить что-то с комбиком.

Cowboy Wolf, интересно на x3 подойдёт такой свич.  у меня есть FBV EXPRESS  но что-то с ней случилось. толи из за сырости. неработает вобщем.  похоже микруха сдохла главная. думаю попробывать  в её корпусе собрать. но фото невидно как и что соединять

Добрый день! Не хочу плодить новую тему, спрошу пока здесь. У меня Line 6 FBV express MK II USB foot controller, достался с рук, нет в наличии шнура, чтобы поженить с Line Spider 30 W на разъемах  RJ45,  хочу заказать Кулибину самопал, НО не нашел схему распайки. Кто в теме, знает как распаять провода или где искать инфу - помогите, подскажите, спасибо!

Не открываются рисунки
