Добрый день, друзья!
Никогда не пользовался ламповой техникой, но желание такое было! Много хорошего слышал про лампу, но пользовался только транзисторными усилителями, поэтому захотелось самому "пощупать" лампу...
Я ориентировался преимущественно на чистый звук и по совету Анатолия(GeorgeM ) была выбрана схема.

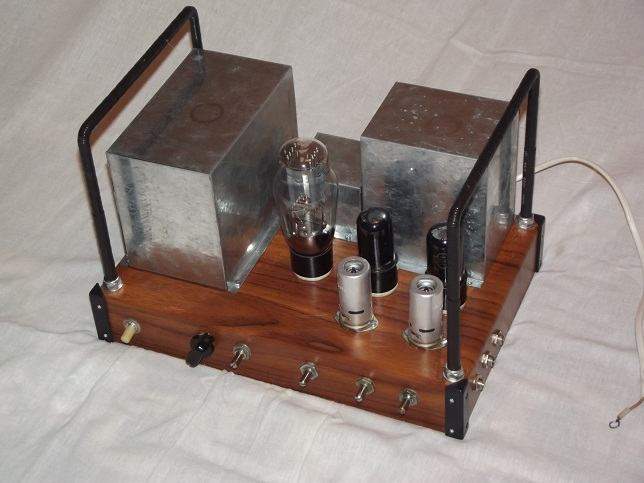

Решил сделать с кенотроном, как в оригинале, но на отечественных лампах(6Н2П и 6П6С).Трансформаторы намотал сам - у меня на работе есть намоточный станок, все как положено - укладчик, счетчик... Силовой вышел мощностью более, чем надо, но не было другого сердечника. Ну я постарался - все сделал хорошо - экраны, полная симметрия как по числу витков(трансы двухкатушечные,типа ТС-90), так и по ЭДС. Касается обоих - силового и выходного.
Потом промегерил обмотки 1000-вольтовым мегером(самый маленький на работе у меня). Силовой транс посадил на резиновые подушки(хотя и так не гудит)
Шасси сварено из стали 2мм,достаточно жесткое, не вихляется. Оклеил самоклейкой.
Изменения в схеме - добавил дроссель питания экранных сеток и предусилителя ( в оригинале - резистор 1 кОм).
Входной аттенюатор на резисторах мне показался слишком банальным. Сделал, чтобы один вход был без катодного конденсатора, второй - с конденсатором, как это сделано в более продвинутых схемах (типа Bluespace).
Анодное напряжение я снял(для полной симметрии) со средней точки накала кенотрона.
По режимам - аноды вых. ламп 340в, сетки -35в, катодные резисторы в предвар. - 1,3в
Ну как в оригинале все напруги, только немного меньше все...-
Разводка земли - "дерево с ветками", где корнем является трансформатор питания,а верхней "почкой" - входной разьем предусилителя. Там же с входным разьемом (практически в одной точке) соединяется металлическое шасси, средняя точка накала и экраны силового трансформатора. Все приоритеты по питанию соблюдены, фона нет, в динамике прослушивается шум входного каскада. На фото видна земляная медная шина, изолированная от шасси.
Лукавить не буду - очень слабое гудение есть, но это от того, что выходные лампы с разбросом (14мА и 18мА в покое).Балансировл подстроечником - гудение пропадало, потом может сделаю подбор ламп.Но это гудение не мешает, на уровне шумов усилителя. Поэтому я подстроечник выкинул.
Звук - очень понравился, кристально чистый, а на больших громкостях немного "резиновый" с некоей "отдачей", но это лишь мои субъективные впечатления! Перегруза как бы нет, только очень легкий, почти незаметный кранч на максимальной громкости. Так как я играю только пальцами, медиатором кранч, вероятно, будет сильнее. Глубокое мягкое тремоло, резистор уровня тремоло совмещен с выключателем.
Сэмплы прилагать не буду, в сети полно подобных сэмплов от самодельных и фирменных усилителей. На мой взгляд они малоинформативны - надо самому поиграть и желательно на полной громкости.
На последнем фото видно 2 больших зеленых резистора. Один - 5,6 Ом в первичке транса, чтобы предохранители на 0,5 А не перегорали при броске тока при включении. Другой - 130 Ом, последовательно с кенотроном, так как транс силовой у меня слишком мощный и не просаживался в пиках. Вообщем - загрубил обмотку транса так...
Спаяно внешне может и неказисто, но очень крепко и надежно!
Отдельное спасибо Анатолию(GeorgeM ) за советы по ламповой схемотехнике.
