меня такой же осциллограф есть

Третий год им пользуюсь, а С1-65 теперь пылится в углу...

http://www.geofex.com/Article_Folders/Rangemaster/atboost.pdf
Главная тонкость схемы - надо точно попасть коллекторным напряжением в 7 Вольт, именно при них получается самый музыкальный звук.
Вот мои наблюдения:
https://guitarplayer.ru/equipment-craft/soul-screamer-i-drugie-monstry/msg11491364/#msg11491364

Так где же сама схема Требл бустера Мея ? Вы скидываете схемы Даллас ренжмастер . Они что полностью идентичные ? Кто точно напишет ? Ренжмастер у меня есть , мне нужна схема Брайан Мей бустер

На сколько помню у Мэя фигова гора бустеров была в разное время. В настоящее время он юзает Фраер всякие туринг и делюкс, в сети схемы есть. Только мне не понятно, Вы какую-то хотите разницу услышать и как, пытаясь соорудить трибл-бустер? В наушники через спикосим? Или на репетиционной громкости через хотя бы VOX AC30C1 с альнико блю в идеально подготовленном акустически помещении, воткнув в него хотя бы реплику Ред Спешл и сняв все это хотя бы на шур см57 ?

Какой должен быть hfE у транзистора ?

Вобщем пока на макетке буду собирать и Ренжмастер, и Требл бустер, так лучше всего, попробую разные транзисторы , разные номиналы и выберу что лучше. Схемы то почти одинаковые

Спасибо за интересный материал !

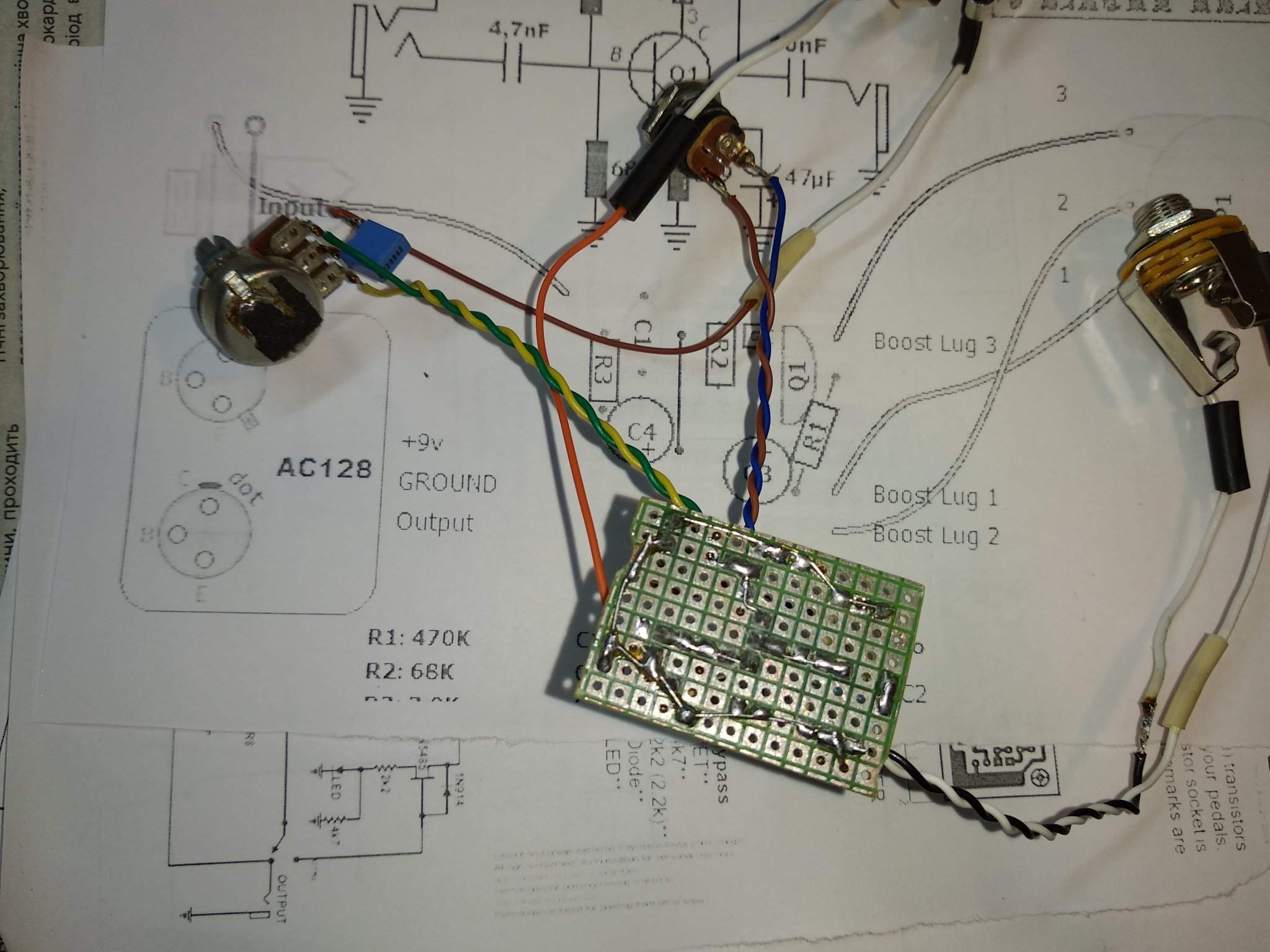

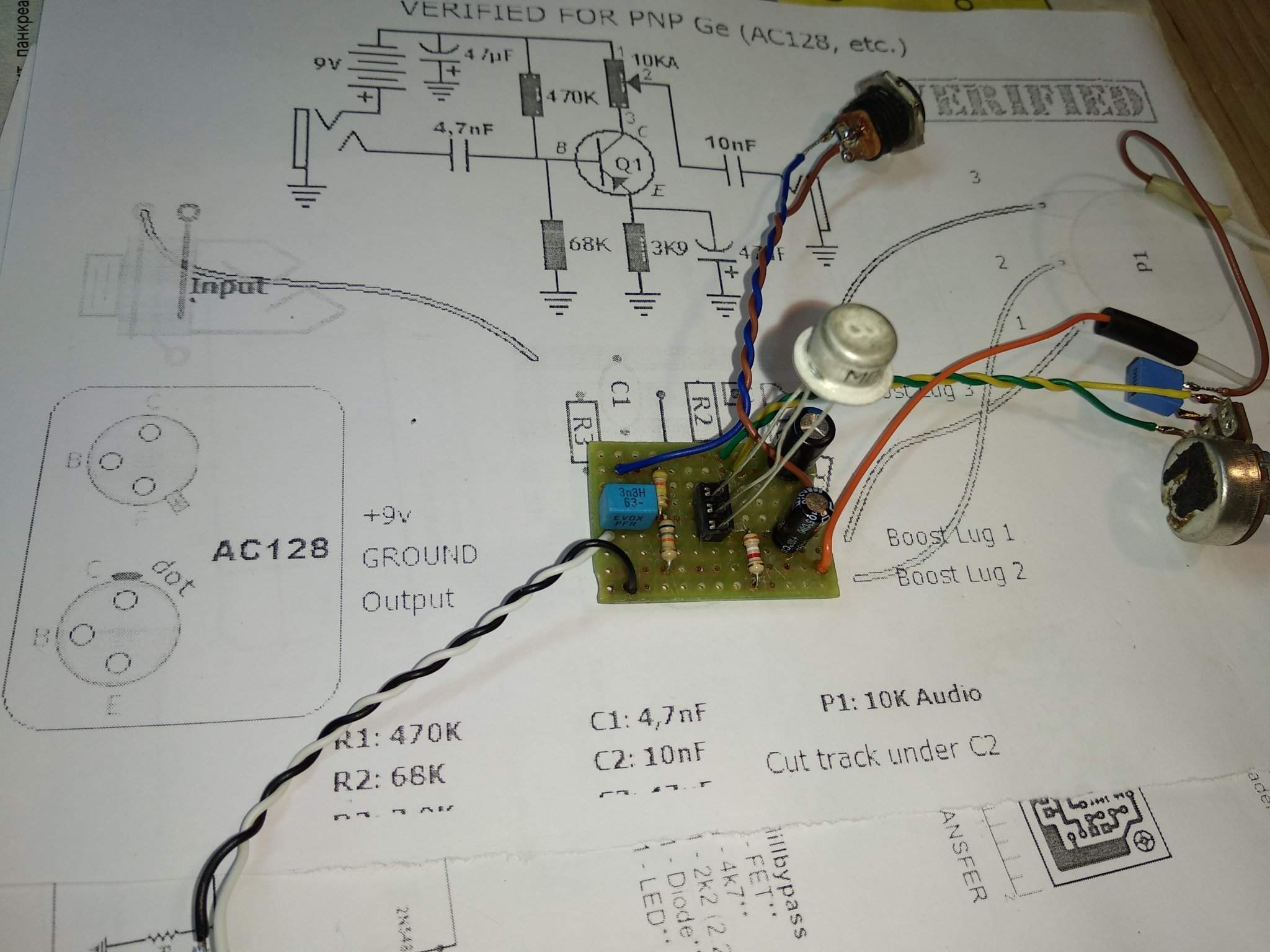

Наклепал быстренько на макетке бустер, пробую разные транзисторы. У МП41А на коллекторе получается 8 В. С ГТ308 - вообще 2 В, и звука нет вообще. Странно как то
