Друзья, несколько лет назад я встречал схему - SE оконечник на 6п6с с презенсом. Вроде бы её автор был Wowa. Но может и нет.
Мне нужно схемное решение как организовать обратную связь в оконечнике.
Есть желание сделать небольшой усилочек, с предом шарп (шарпочамп - такие вариации вроде тоже были), и оконечником на одной 6п6с.
У кого-то может есть решение?
Спасибо!

 Типа такого, с номиналами резисторов можно поиграться)))

Да, с наличием буферного каскада - всё просто.
А если его нет ?
Хотелось три балона- два на шарп, один оконечник.

Не выйдет, да и с хайгейном такое решение работает не шибко хорошо. Без ООС в оконечнике однотакты с хайгейном звучат побаще.
Проще прикрутить пассивный презенс в тонстэк по типу ректы или энгла 530. Но оно будет работать только вниз.

Согласен, с хайгейном даже с эквивалентом фазика все это работает чтобы было, не более того.

April, Получается 4 баллона по любому. На 3-м делаешь полноценную петлю.

Виталийй, У тебя там надо один проводок убрать... Ты "Презенсом" ООС мютишь.

что звучит не идеально - знаю, но без ООС вообще дрова полные.

А про полноценную петлю - это первое про что я сам подумал.

Вобщем поскольку хайгейн оказался не нужен - вопрос решён, на 4 половинке будет буферный каскад - скорее всего половинка фазика - и естественно туда приделана ООС. И вот уж там всё по феншую  раскинем.

 AZG Про проводок не понял, ты имеешь в виду перемычку между минусом электролита и общей точкой катодных резисторов, пожалуй так влияние "презенса" будет по более, да там по любому резисторы подбирать на слух. Вообще это была попытка отоброзить на схем то что ты написал))) СЕ собирал всего раз, потом разобрал и больше к ним не возвращаюсь.

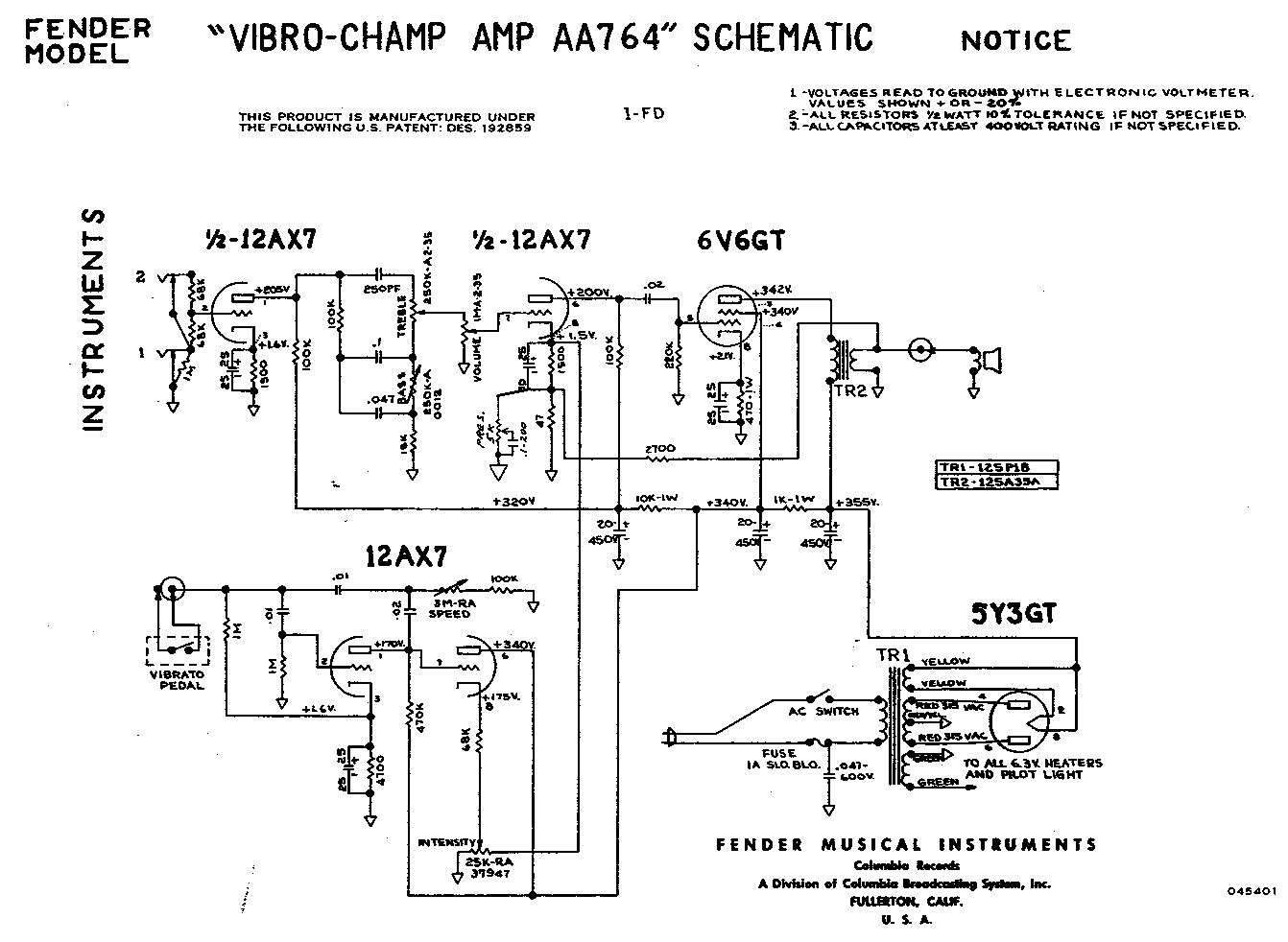

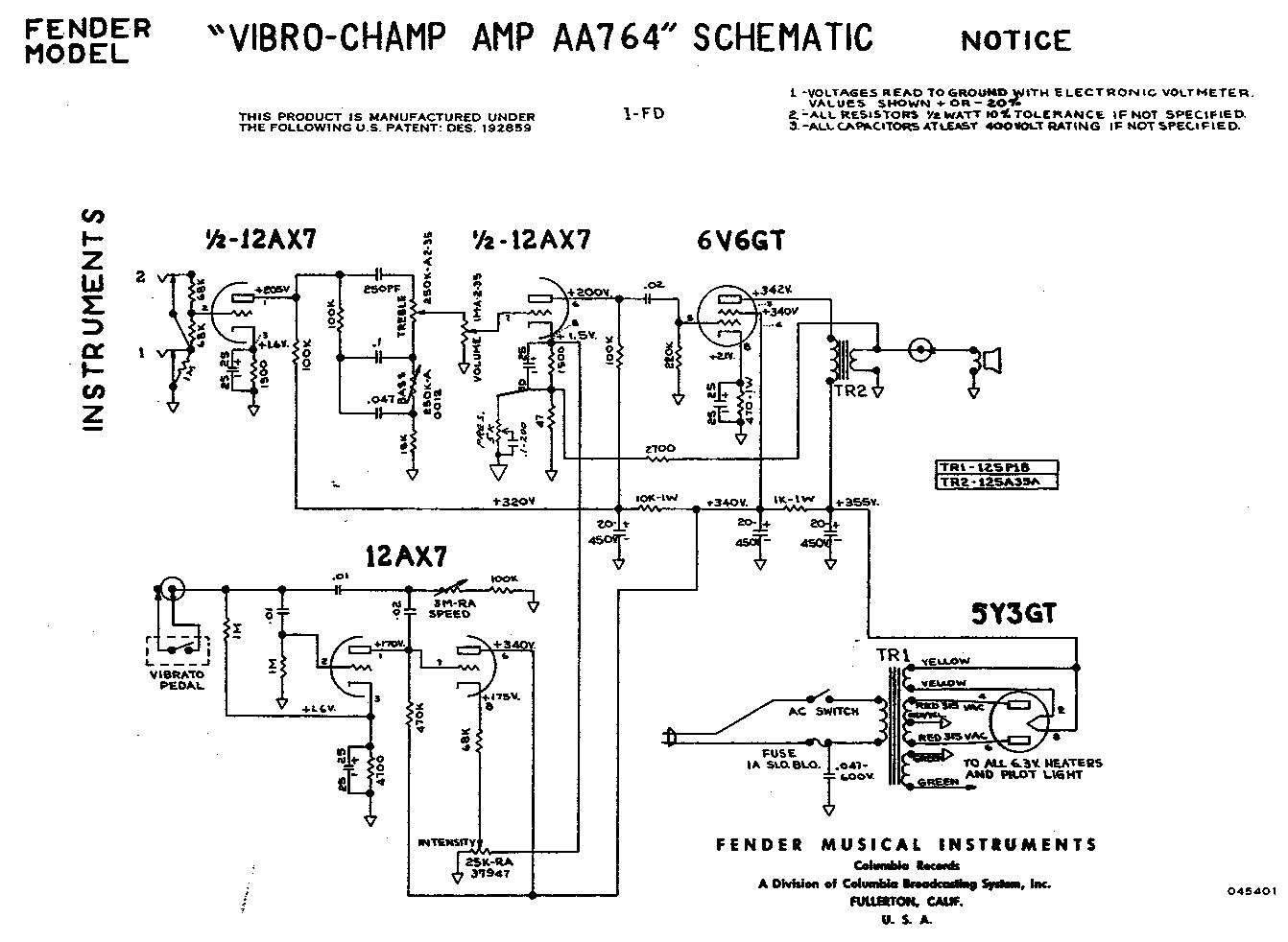

За кукурузофорд - спасибо! Я и забыл про них.
Правда там без ООС, но в целом тру!
