Автор Тема: Сгорел транс на Marshall AVT150  (Прочитано 3804 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Сгорел транс на Marshall AVT150
« : Ноября 11, 2015, 21:19:50 »

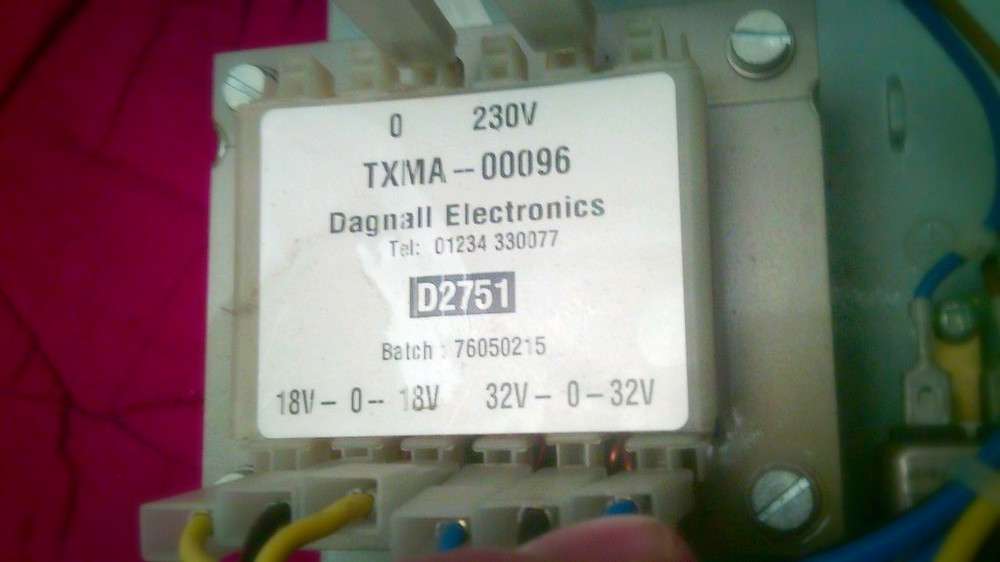

Вышел из строя трансформатор на усилителе Marshall AVT150  :pozor:

Dagnall Electronics производство => http://www.dagnall.co.uk/
Вообще подробности видно на фото.

Подскажите, кто знает где можно такой купить?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95569
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #1 : Ноября 11, 2015, 21:34:19 »
Проще замену намотать. Надо снять размеры, подсчитать примерную мощность и измерить диаметр проводов вторичных обмоток.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #2 : Ноября 12, 2015, 06:28:31 »
Можно и так попробовать.
Я запросил у изготовителя характеристики Трансформатора или возможность приобретения с доставкой в Россию.

Если будут характеристики, кому лучше заказать намотать?
Написал вопрос по возможности намотки - http://www.transled.ru/
Может какие ещё есть варианты.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #3 : Ноября 16, 2015, 05:46:09 »
Не изготовитель, не сама фирма Marshall не ответили на запросы (((

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95569
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #4 : Ноября 16, 2015, 08:21:01 »
Druna, Изготовителю надо дать конкретные цифры для намотки. Вопрос "сделайте копию" для них пустое слово, ибо они не знают, что за транс стоит. Ну и плюс выходные как бы были...

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Сгорел транс на Marshall AVT150
« Ответ #5 : Ноября 16, 2015, 10:11:45 »
вам силовик из америки/англии будет стоить как бу усилок  :hmmm:
закажите у транследа подходящий по размерам да и не парьтесь
помимо напряжений, которые уже есть, нужны токи только

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #6 : Ноября 16, 2015, 10:34:59 »
 AZG, я в Dagnall Electronics писал, хотел уточнить либо характеристики, либо возможность заказа такого же нового.
В Marshall то же спрашивал...

По поводу токов. Сгорела обмотка 230v, остались +18 0 -18v и +32 0 -32v.
В теории если зацепить 18v обмотку можно замерять амперы на 32v обмотке?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95569
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #7 : Ноября 16, 2015, 12:06:03 »
Druna, Повторяю - смотрите диаметр проводов вторичек. Этого достаточно для подсчета тока.

На счет обмотки 230В - проверь, часто бывает встроен термопредохранитель. Возможно ремонт окажется очень простым. Я по Маршаллам не помню, у Пиви это постоянная практика.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #8 : Ноября 17, 2015, 11:00:59 »
Обмотка 230v намотана 0.7mm проволокой.
Обмотка 18v намотана 0.7mm проволокой.
Обмотка 32v намотана 1mm проволокой.

Замеры производились Толщиномером индикаторным ТР-25-100 ГОСТ 11358-89.

Кто скажет сколько Ампер нужно заказывать трансформатор?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95569
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #9 : Ноября 17, 2015, 11:06:36 »
Druna, Это измерение по лаку?

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #10 : Ноября 17, 2015, 11:10:30 »
Да по лаку.
Толщинометр показывает чуть больше даже, то есть там 0.73мм и 1.04 где то возможно.
Более точного измерительного прибора пока найти нет возможности.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95569
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #11 : Ноября 17, 2015, 11:26:14 »
Druna, Грубо получается 1 и 2,5А. Выходит ватт на 200.

А габариты трансформатора? В принципе надо только максимальную ширину железа.
« Последнее редактирование: Ноября 17, 2015, 11:37:41 от AZG »

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #12 : Ноября 17, 2015, 12:28:29 »
Спасибо большое AZG.

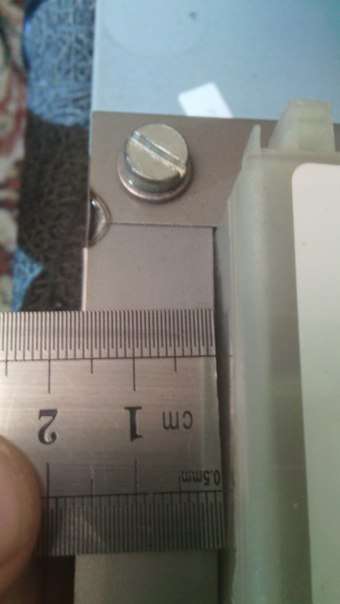

Ширина 16mm - первое фото

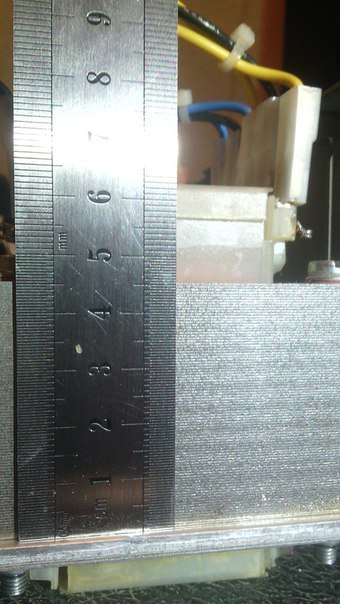

Высота - 45mm - второе фото

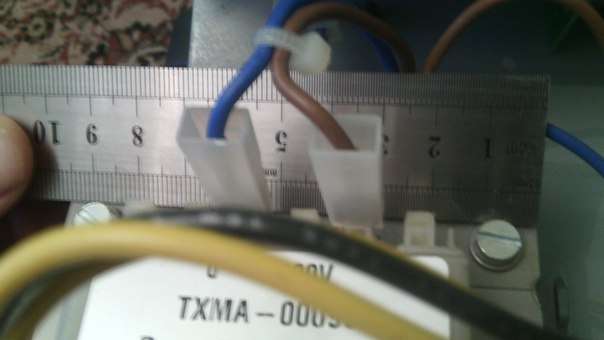

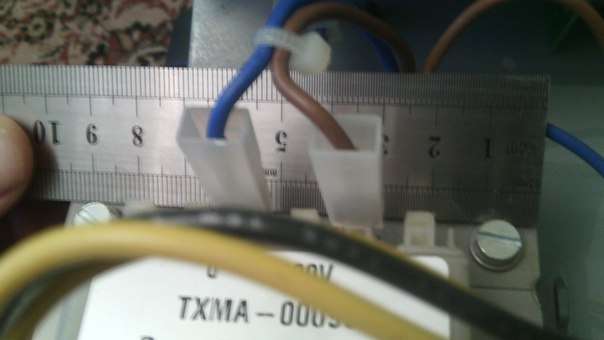

Длина - 95mm - третье фото

Замеры линейкой металлической ГОСТ 427-75

Ещё вопрос. А не лучше ли будет для звука заказать тороидальный трансформатор?
Раз уж всё равно заказывать...  :rolleyes:

Оффлайн дед565

  • Новичок
  • *
  • Сообщений: 35
  • рок-восток
Re: Сгорел транс на Marshall AVT150
« Ответ #13 : Ноября 17, 2015, 12:44:47 »
Я по Маршаллам не помню, у Пиви это постоянная практика.       PEAVEY classic50/50  устроил мне головную боль год назад.   думал сгорел силовик    за 1500 р в митино мне поменяли...  внутренний предохранитель....

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #14 : Ноября 17, 2015, 13:11:36 »

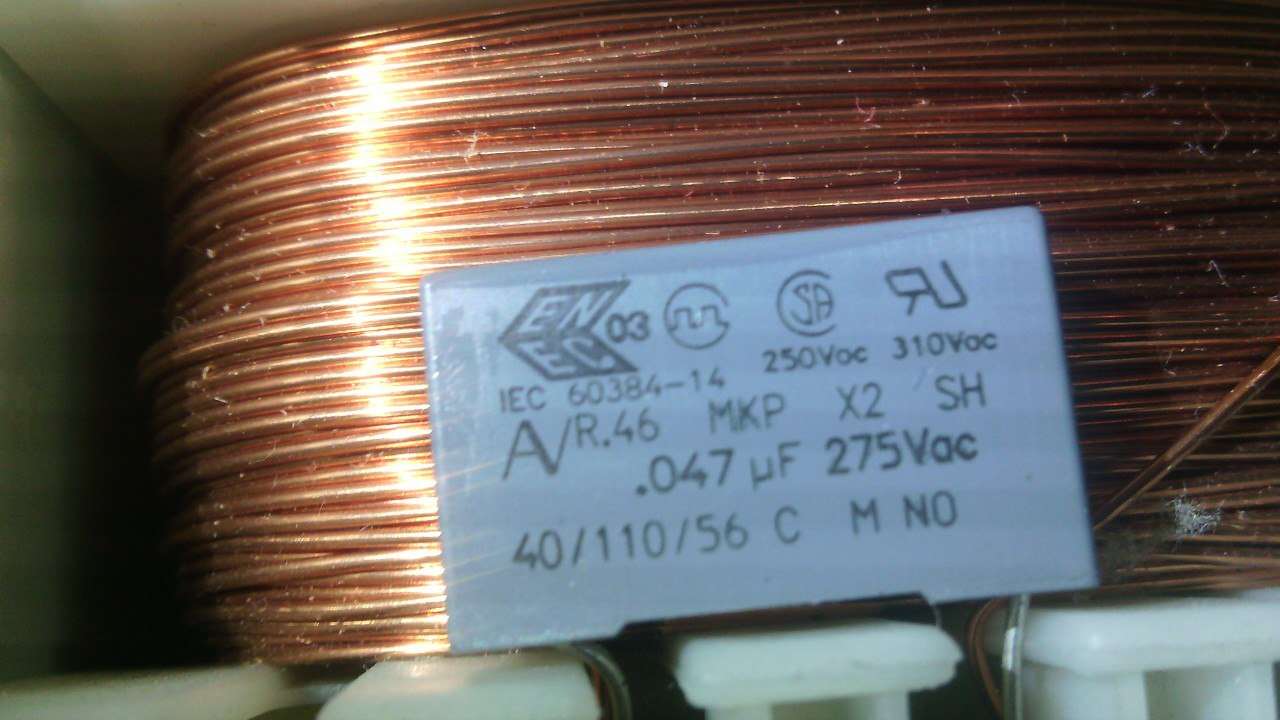

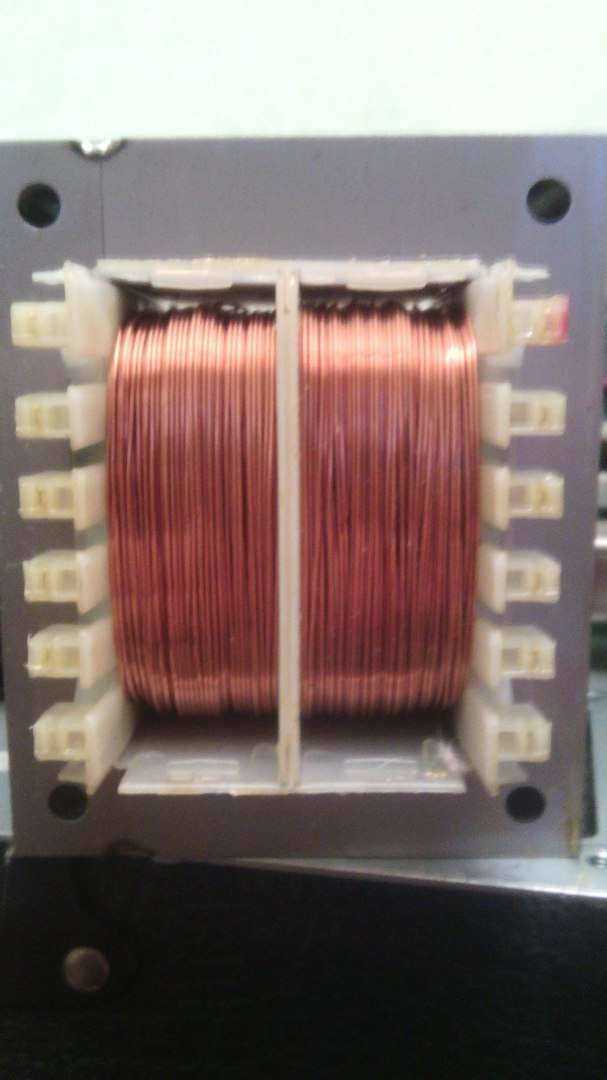

Внутри трансформатора нет не чего. С одной стороны только обмотки, с другой есть конденсатор на 0.047μF 275Vac на входе 230v  :rolleyes:
