Автор Тема: Сгорел транс на Marshall AVT150  (Прочитано 3806 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #30 : Декабря 15, 2015, 15:13:28 »
Хорошо. Попробую с 3А предохранителем.

... и добавил:

3А выбило. А на 4 амперах сгорели обе микросхемы TDA7293  :o
Красиво горели, высоким пламенем  :crazy:
« Последнее редактирование: Декабря 15, 2015, 19:37:10 от Druna »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Сгорел транс на Marshall AVT150
« Ответ #31 : Декабря 15, 2015, 19:44:31 »
Druna, чо ты там такого накрутил?

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #32 : Декабря 15, 2015, 20:15:39 »
Ничего не крутил.
Трансформатор поставил. Подключил первичную обмотку...
Сделал замеры тока. Подключил вторички - хлопнул предохранитель на 2А. Попробовал ещё раз на 2А и получил тот же результат.
Воткнул предохранитель на 3А - синяя вспышка.
Поменял на 4А в итоге загорелись микросхемы. ???

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #33 : Декабря 15, 2015, 20:34:18 »
Druna,  :o А зачем 4А поставил?  ???

Подозреваю, что перепутал обмотки...

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #34 : Декабря 15, 2015, 20:41:15 »
Сейчас уже нет настроения разбираться. Завтра проверю. Надеюсь спалил только TDAхи :rolleyes:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #35 : Декабря 15, 2015, 20:42:31 »
Druna,  :alc: мы с тобой!

Оффлайн hellslayer

  • Эксперт
  • *****
  • Сообщений: 1966
  • Зарегистрированный
Re: Сгорел транс на Marshall AVT150
« Ответ #36 : Декабря 16, 2015, 11:59:42 »
Возможно первый транс сгорел не просто так. М/б прошит  электролит  или диод какой ?  Пока тдашки  дохлые, имхо самое время  посмотреть что там у вас с постоянным напряжением  в плечах.

Оффлайн Гликерия Сиропова

  • Новичок
  • *
  • Сообщений: 6
  • GuitarPlayer.Ru fan!
Re: Сгорел транс на Marshall AVT150
« Ответ #37 : Декабря 16, 2015, 13:00:22 »
Кстати да, подключите-ка Вы его на нагрузку без усилка. Убедитесь что транс живой. На ХХ не жгет преды?

Оффлайн hellslayer

  • Эксперт
  • *****
  • Сообщений: 1966
  • Зарегистрированный
Re: Сгорел транс на Marshall AVT150
« Ответ #38 : Декабря 16, 2015, 13:04:53 »
Гликерия Сиропова,
Лиселя  знатные на аве :D

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #39 : Декабря 16, 2015, 20:35:06 »
Новые новости с фронта:
Провода были подключены правильно! - это первая, но не основная новость.
Новый трансформатор не сгорел - это пожалуй радует.
И основное: Подключил без нагрузки вроде бы сгоревший трансформатор который был родной...  :o и...
Он работает!   :pozor:

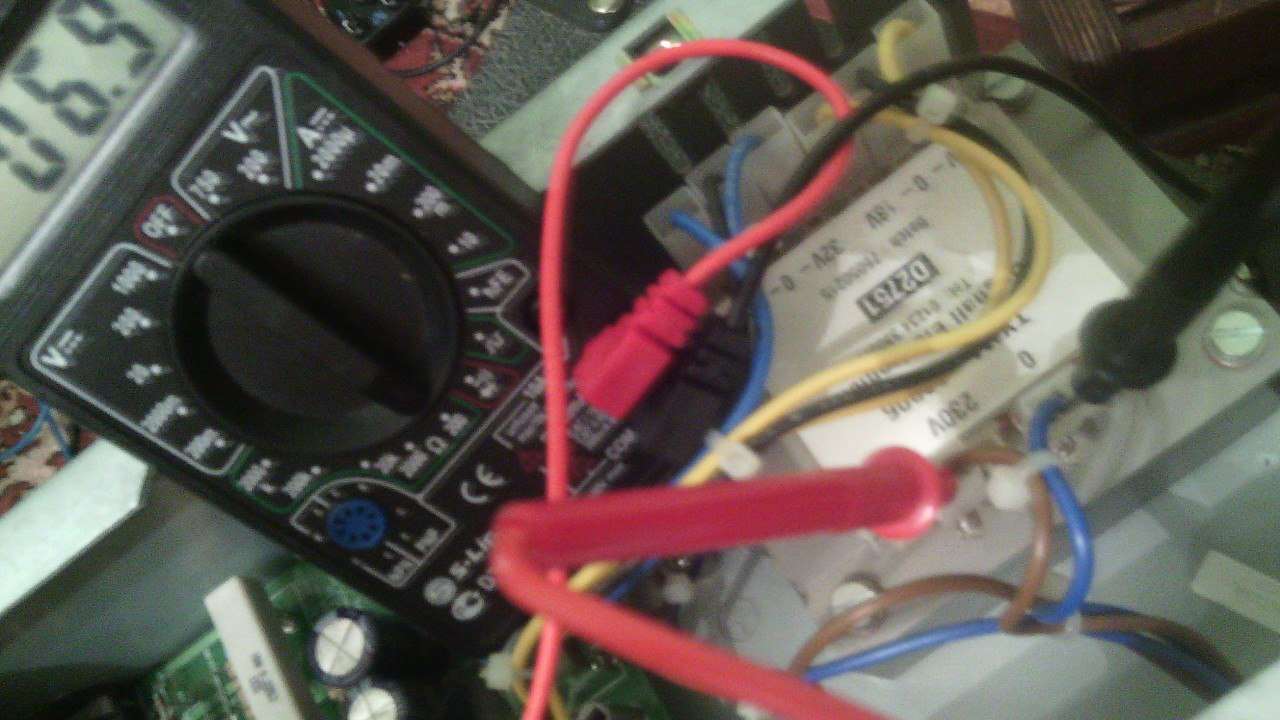

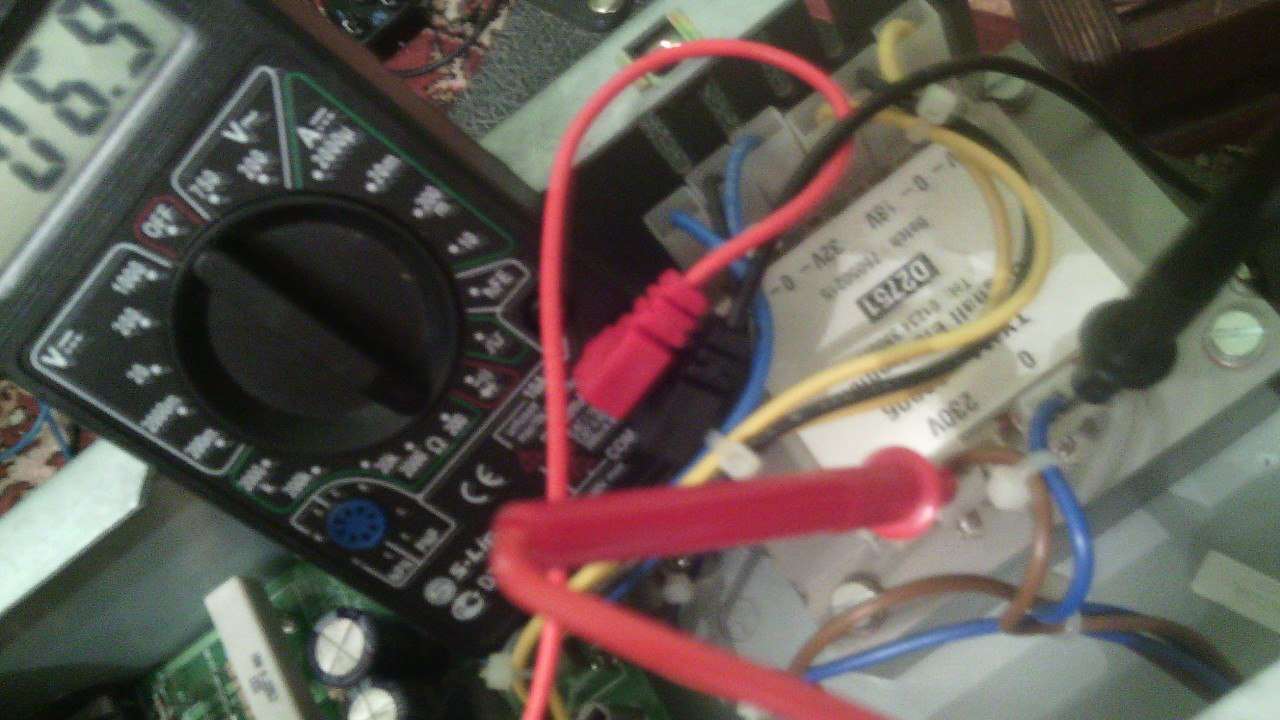

То есть сопротивление первички низкое, но на вторичные обмотки напряжение заявленное выдаёт.

Гликея Сиропова - поясни мысль про запуск без нагрузки. То есть я должен подключить трансформатор только на первичную обмотку и проверить - я так и проверял. И даже с предохранителем 2А - полёт нормальный без нагрузки.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #40 : Декабря 16, 2015, 20:51:01 »
Druna, О как! Родной то как проверял, что не работал?

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #41 : Декабря 16, 2015, 21:06:26 »
Я замерял сопротивление первичной обмотки.
7ом плюс то, что постоянно под нагрузкой выбивало предохранитель - навело меня на мысль о нерабочем трансформаторе.
Без нагрузки - он вполне оказался рабочий  :o

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Сгорел транс на Marshall AVT150
« Ответ #42 : Декабря 16, 2015, 21:14:16 »
Druna, смотри какие-нибудь банки и диоды

Оффлайн Druna Автор темы

  • Частый посетитель
  • **
  • Сообщений: 177
Re: Сгорел транс на Marshall AVT150
« Ответ #43 : Декабря 16, 2015, 21:57:49 »
Вздутых электролитов нет - судя по осмотру платы.
Диодные мосты - где 32v стоит KBU1003G, а где 18 воткнут KBP203.
Для проверки их выпаять надо и он рабочий если на анод подать плюс, а на катод минус, то ток через него спокойно потечет, а если на катод подать плюс, а на анод минус - ток НЕ потечет.
Подробнее здесь: http://www.ruselectronic.com/news/kak-provjerit-diod-multimjetrom/

На что ещё обратить внимание и как проверить?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95570
  • Санкт-Петербург
    • AZG CUSTOM
Re: Сгорел транс на Marshall AVT150
« Ответ #44 : Декабря 16, 2015, 23:23:49 »
Druna, В мостах проверяй все диоды раздельно. Бывает один вышебет и в итоге перекос и вышибает предохранитель. При этом измерение на + и - дает, что все ОК.
