 Наткнулся на вот эту статейку: http://revolutiondeux.blogspot.com/2012/06/divided-by-thirteen-cj-11-amplifier.html, в ней есть схема сабжевого аппарата, и кое какой анализ. Судя по всему схема создана на основе старых фендеровских "делюксов" ( Fender Blackface Deluxe AB763 и Fender Tweed Deluxe 5E3  )... У кого какие мнения по поводу правильности схемы, судо по немногочисленным фото, приложенная схема похожа на правду? Даже этой скорей утверждение, поскольку действительно похожа. Попробую собрать как нибудь, ради интереса, возможно что-то интересное получится, смущают аццкие номиналы катодных резисторов в предусилителе. Да и мощность? Почему именно 11 ватт? Ведь двухтакт обычно от 15... Есть мысль что это из-за своеобразного фазоинвертора, который реализован на половинке триода..



 общее что-то есть, особенно в оконечнике.



 Фотографии подвала:

http://2.bp.blogspot.com/-h-PRMDoiOzM/T-DYhls7maI/AAAAAAAABh0/AwTM7xliRNM/s1600/cj11.JPG

http://3.bp.blogspot.com/-pUiBeO0maSU/T-DYjI5nEyI/AAAAAAAABh8/9cWr010RymI/s1600/cj112.JPG

Demonoid, а меня не смущают номиналы, просто так выбраны рабочие точки триодов. Мощность могла быть выбрана из-за желания получать нужно  ограничение в оконечнике. Фазоинвертор такой ну не первый раз вижу и он не влияет на мощность, а скорее на всё то жэ ограничение в оконечнике

  Чем регулируется в данном случае ограничение в оконечнике? Фазик такой и в матампах частенько встречается, (оранж-матамп) ОТР 120, ГТ 120 и т.п. ... Просто 11 и 15 ватт довольно существенная разница, каким образом она достигается?  Точней я не совсем понимаю каким образом, каким участком схемы регулируется выходная мощность, и ограничение оконечника?



Demonoid, ну вот смотри, у ФИ есть рабочая точка на ВАХ. Она выбирается таким образом, чтобы входной сигнал производил изменение анодного тока в линейном участке(что даёт уменьшение искажений, вызванных нелинейностью ВАХ). При выборе учитывается и анодка и величина входного сигнала и величина смещения на сетке, вообщем кучка параметров. Если я криво объяснил, почитай про классы усиления и всё прояснится.

Мощность по сути зависит от анодки и протекаемого тока. Ими и можно регулировать выходную мощность

 Спасибо за разьяснение Ну на счет того что анодка и катодником можно в принципе влиять на выходную мощность я догадывался, но тут какая ситуация анодка около 320 вольт (на кен подают 290 в итоге после выпрямления выдйет около 320 под нагрузкой, может чуть больше) и катодный резистор к тому же 250 Ом... может дело в токе. Вобщем надо изучить этот вопрос почитаю пару статей про класс А

Demonoid, подскажи пожалуйста, чем так интересен этот амп? Посмотрел, послушал на ютюбе, и не сказать что-бы какое-то откровение снизашло... Или я чего-то недопонял  ?

Пайка земли на алюминий убила...

 Супер интересного ничего нет, просто двухтакт, 10-11 ватт, на основе старых фендеров, с кеном. Вот и все, друг попросил собрать Да и мне интересно пожжужать. Давно ничего подобного не делал

Пайка земли на алюминий убила...

 Раньше только так и делали))) Дань истории, старые чампы с медным шасси, там вообще земляной шины не было как таковой, тупо на шасси в разных местах припаивали детали))

 Да и земляная шинка худенькая... Да и на айлеты положена ))

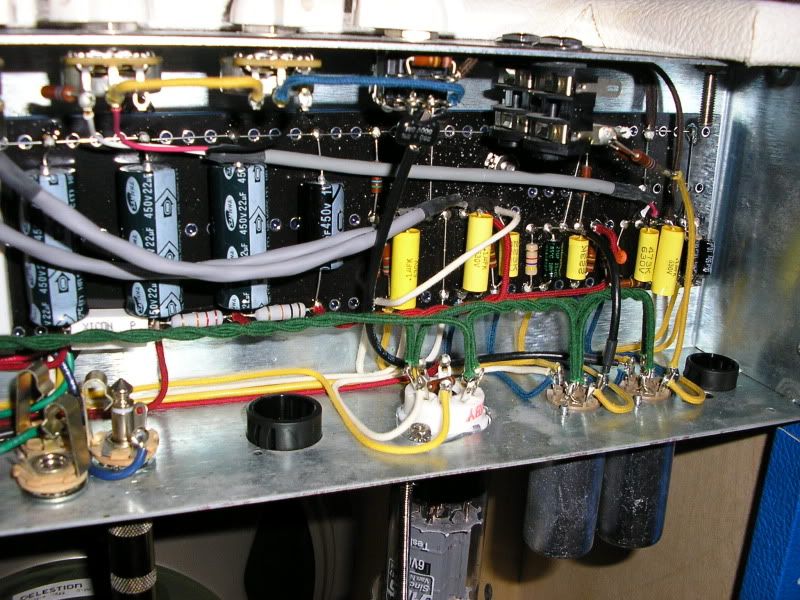

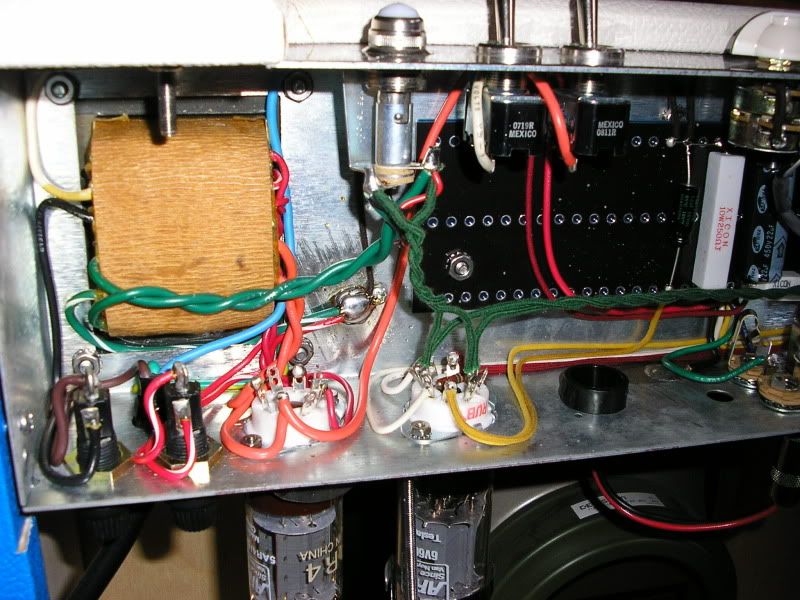

Мне кажется к алюминию не паяли. Справа от пайки винт.  Похоже , что винтом в шасси крепили клемму, а к ней паяли провода земли.

Фазоинвертер с распределенной нагрузкой из-за большой разницы выходного сопротивления плечей очень плохо ведет себя при перегрузе. Появляются некрасивые искажения. На неперегруженном звуке все суппер - отличная симметрия выходного сигнала и как следствие , частое использование в HI-FI. По-этому применяя такой фазик обычно весь перегруз формируют в преампе, а на фазик подают такой уровень, чтоб его не грузить. Резик 47кОм в сетке третьего триода подтверждает это - тушат сигнал чтоб не грузить ФИ.

... и добавил:

А еще ! Обратите внимание -  в серийном аппарате используются электролиты Samwha , которые заплевали бы на нашем форуме

Мне кажется к алюминию не паяли. Справа от пайки винт.  Похоже , что винтом в шасси крепили клемму, а к ней паяли провода земли.

Фазоинвертер с распределенной нагрузкой из-за большой разницы выходного сопротивления плечей очень плохо ведет себя при перегрузе. Появляются некрасивые искажения. На неперегруженном звуке все суппер - отличная симметрия выходного сигнала и как следствие , частое использование в HI-FI. По-этому применяя такой фазик обычно весь перегруз формируют в преампе, а на фазик подают такой уровень, чтоб его не грузить. Резик 47кОм в сетке третьего триода подтверждает это - тушат сигнал чтоб не грузить ФИ.

... и добавил:

А еще ! Обратите внимание -  в серийном аппарате используются электролиты Samwha , которые заплевали бы на нашем форуме

  Samwha и в Cornford Carrera были замечены, синие такие , радиальные серии SD

Про фазик интересно, спасибО

... и добавил:

SBB, да нормальные кондеры, если брендофилией не страдать - Samsung все-таки.
А еще в этом аппарате лишнее отверстие под лампу жвачкой залеплено. Для надежности

 Стандартное шасси, на несколько моделей.

... и добавил:

Demonoid, раньше шасси были медными и стальными, цинкованными - припаять можно было без проблем. А на люминь всегда через клеммничек крепили землю. Не думаю что пайка земли на алюминий както повысит надежность контакта, скорее наоборот.

 Не факт что это алюминий кстати, возможно какой-то сплав, мало ли.

Мне кажется к алюминию не паяли. Справа от пайки винт.  Похоже , что винтом в шасси крепили клемму, а к ней паяли провода земли.

SBB,  там место вокруг пайки изшаркано, зачищали, может для винта а может и для пайки...

Мощность по сути зависит от анодки и протекаемого тока. Ими и можно регулировать выходную мощность

Еще не забываем про выходной трансформатор, нагрузка то через него согласована

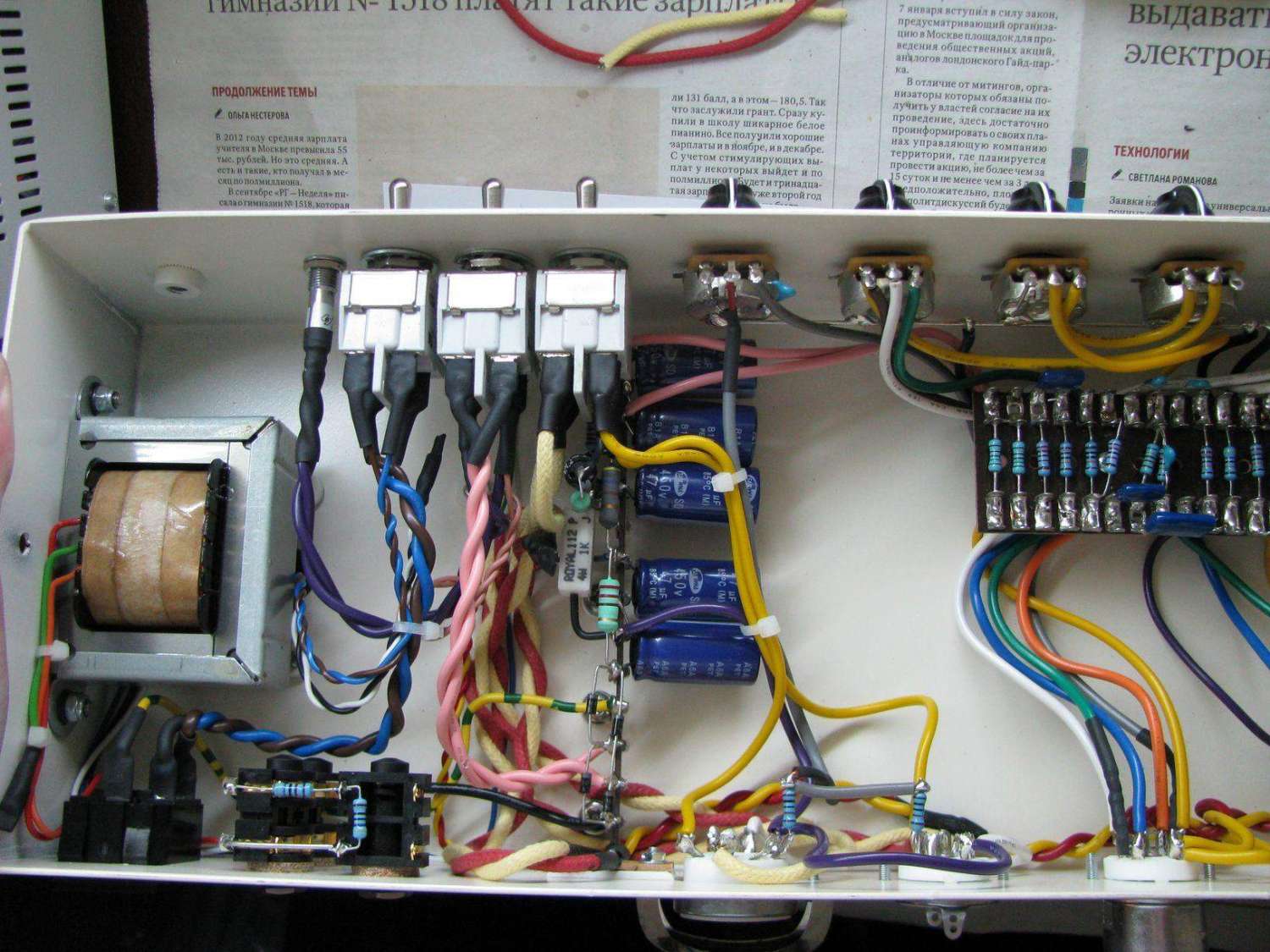

А скинь фотку посмотреть для общего развития. Если нельзя сюда тогда в личку.

 ТА я думаю  это не секрет,  в этой теме выкладывали фото: Re: Схема Cornford Harlequin Ответ #1146 https://guitarplayer.ru/index.php?topic=86446.1140

Еще не забываем про выходной трансформатор, нагрузка то через него согласована

 Ну да, написано 8к первичка

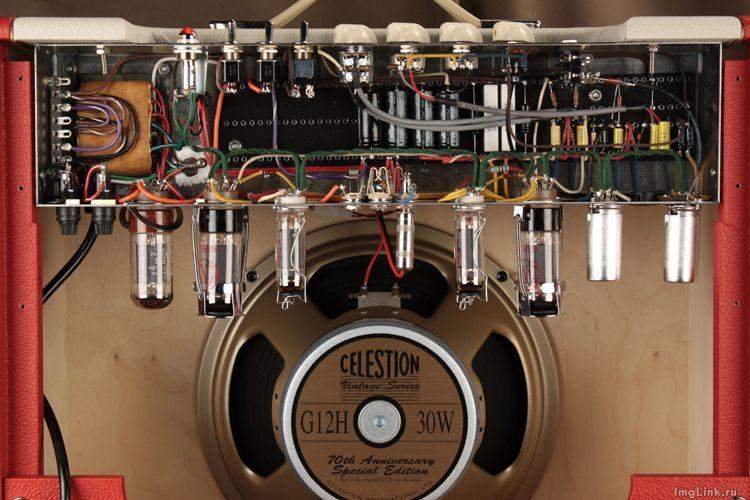

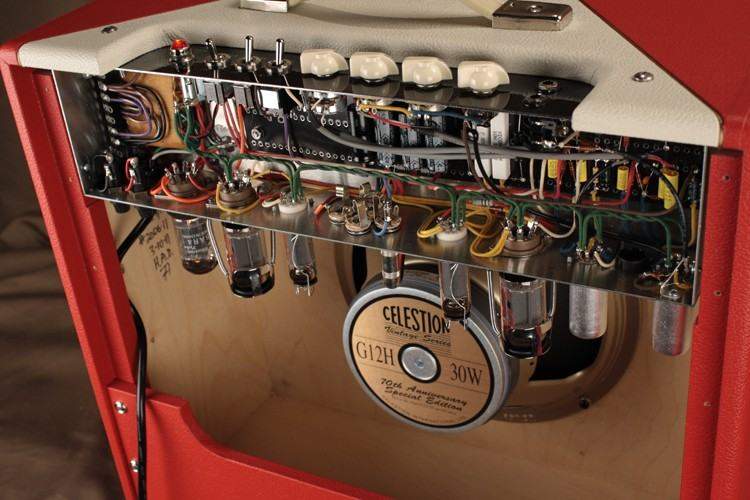

Внизу фотка еще одного подобного ампа, там оконечнеы лампы переключаются как в Корнфорд Каррера
