Re: Схема Divided by 13 - CJ11
« Ответ #15 : Апреля 06, 2013, 22:46:25 »
Demonoid, два переключателя на пару ламп? Что-то по фоткам не понятно.
« Последнее редактирование: Апреля 06, 2013, 22:48:14 от Shrila »

Оффлайн Demonoid Автор темы

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Divided by 13 - CJ11
« Ответ #16 : Апреля 07, 2013, 07:46:58 »
Цитата: Shrila от Апреля 06, 2013, 22:46:25
Demonoid, два переключателя на пару ламп? Что-то по фоткам не понятно.

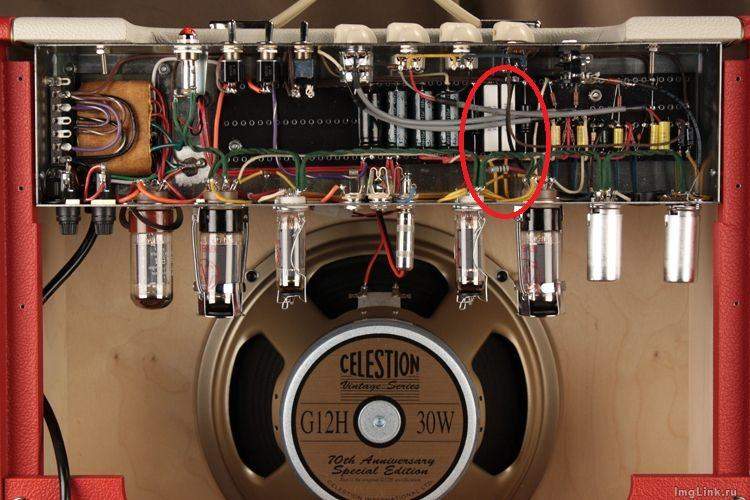

 Переключатель один (сдвоенный, краний правый на фото), на каждую пару ламп свой "катодник", принцип тот же что и в каррере просто от земли отключают попеременно либо катодный резистор 6V6 либо катодниый резистор EL84, предполагаю что для 6V6 "катодник" около 250-300 Ом, а для ЕЛ84 около 130-150, а таком случае получится заявленная разница в громкости 10 ватт с 6V6 и 15 ватт  c EL84. Прилепил фото на нем отметил красным кружком катодные резики, полагаю что они именно разных номиналов, иначе был бы один как в каррере.
« Последнее редактирование: Апреля 07, 2013, 07:59:07 от Demonoid »

Оффлайн Shrila

  • Опытный
  • ****
  • Сообщений: 602
  • हरे कृष्ण
Re: Схема Divided by 13 - CJ11
« Ответ #17 : Апреля 07, 2013, 11:50:22 »
Demonoid,  спасибо, теперь понятно стало. У меня когдато был Egnater Rebel, так там все четыре лампы были задействованы одновременно. Но стоял потенциометр и видимо регулировал подачу сигнала на какую-либо пару. Либо EL84 либо 6V6, а если по середке, то сразу на обе пары.

Оффлайн SBB

  • Завсегдатай
  • ***
  • Сообщений: 308
Re: Схема Divided by 13 - CJ11
« Ответ #18 : Апреля 07, 2013, 12:56:05 »
Цитата: Demonoid от Апреля 06, 2013, 17:42:08
ТА я думаю  это не секрет,  в этой теме выкладывали фото: Re: Схема Cornford Harlequin Ответ #1146


Спасибо. Надо же, даже не 105 градусные ставят, самые недорогие

Оффлайн Demonoid Автор темы

  • Эксперт
  • *****
  • Сообщений: 1850
  • Simplicity is the ultimate sophistication
Re: Схема Divided by 13 - CJ11
« Ответ #19 : Апреля 07, 2013, 20:56:05 »
Цитата: Shrila от Апреля 07, 2013, 11:50:22
Demonoid,  спасибо, теперь понятно стало. У меня когдато был Egnater Rebel, так там все четыре лампы были задействованы одновременно. Но стоял потенциометр и видимо регулировал подачу сигнала на какую-либо пару. Либо EL84 либо 6V6, а если по середке, то сразу на обе пары.

 Интересная система))) Намного более универсальная...

Цитата: SBB от Апреля 07, 2013, 12:56:05
Спасибо. Надо же, даже не 105 градусные ставят, самые недорогие

 Ну, их туда не глупый человек ставил  :), значит их качества вполне достаточно, если они нормальные оригинальные, сейчас много подделок делают , китай подделывает качественный китай)))
