runing,  В два часа ночи рисовал... спасибо!

... и добавил:

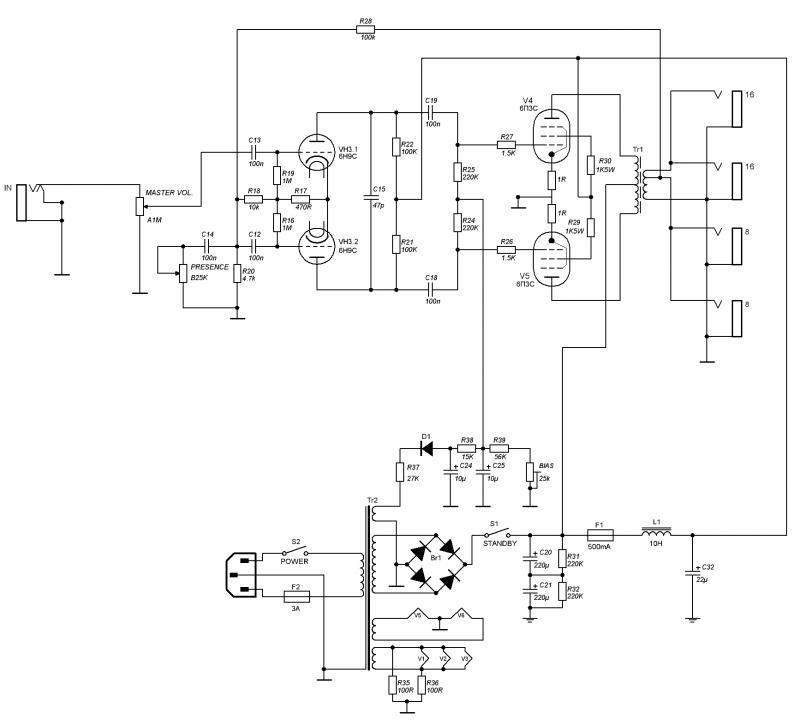

п.с. эта схема представляет собой следующее:
Оконечник Маршалл ДЖСМ800, пред классика на одном баллоне с ТБ между ними. В линейный вход можно вставлять преампы и будете получать звук такой, какой нравится. В инпут можно тыкать педали от бустеров/грелок, до мясных дистов. Короче типа сателит получается, одноканальная клиновая голова.

ок,спасибо,на ней и остановлюсь наверное,,раз пошла такая пьянка,у меня ещё вопрос-есть ли  схема полного усилителя  на 2 6п14,вт так на 15-20,,,???

6П14П ужасные лампочки, лучше уж 6П6С. Берешь вместо 6П3С ставиш 6П6С согласно цоколевки и выходной транс под анодную нагрузку 8кОм. Смещение согласно даташита лампы.

всё замечательно,но мне бы вырезать часть с инпут входом,хочу этот усилок в реке и без использования грелок -дистов,так можно нарисовать?Сори за наглость..

мне нужен чисто оконечник,чтоб втыкнул преамп и всё,без тона,,

то есть всё что после надписи-гейн вырезать,да?

kynep, у тебя же схема не исправленная...


Вот оно:

runing, спасибо, во время заметил, но не успел поправить

... и добавил:

_SlipknoT_, если не сложно, можешь эту же схемку оконечника переделать под 4 лампы 6П3С, это будет мой следующий проект. В пред поставлю 3 лампы 6Н9С, если найду

Люди делятся на две категории, одни любят EL84 (6П14П), другие 6V6 (6П6С), вот и гонят друг на друга
