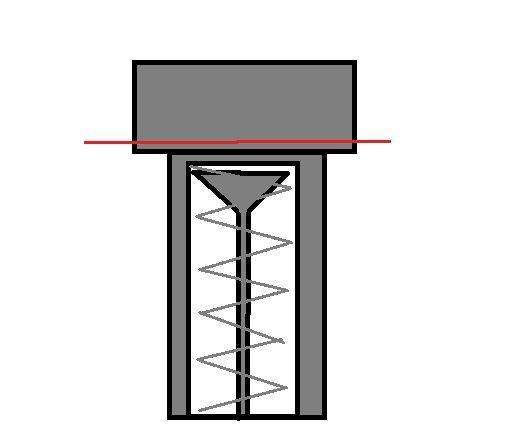

Sanik, Пилить кнопку как то в голову не пришло.., даже не знаю.. Нет ли фото того, как это выглядит..? Пилил прям под шляпку ? (по красной линии на фото?)
Именно)
ТОЛЬКО ПИЛИ АККУРАТНО ОЧЕНЬ, под самую шляпу. В противном случае можешь вскрыть полость, в которой стоИт шток переключающий с пружиной, его опора деформируется, он встанет криво и нах перестанет кнопка работать
У меня в первый раз так и вышло с ней, потом сочинял часа два как ее вылечить, справился, но сложно)) Лучше пили саму шляпку поближе "книзу", потом если что подгонишь напильничком:) см. картинко)
Кстати, раз пошла такая пьянка, в инструкции написано, удалить Q3 и D2, это те, что я на фото обвел выпаять полностью..?
Да)
Или еще вариант.. Переместить новую кнопку на другой край (смотри рис. 1 ниже, помечено зеленым..), там и места больше и высоты хватает.. Единственное, там надо сверлить дырку (смотри рис. 2 ниже, помечено стрелкой..).. Причем, даже проверить это можно только просверлившись..
тогда схема не влезет, по-моему, кнопка толстозадая слишком)) И от батарейки не запитаешь никогда....... Лучше всякое предусмотреть
NektoS, А разве места не хватит, если с дополнительной гайкой или шайбами кнопку опустить на минимум выступания над поверхностью?
Нет, с этой кнопкой никак не хватит.
runing, В боссовские корпуса отлично становится вот такая кнопка:
Alpha 107-SF12020-L DPDT
Если на века делаешь, не быстрее ли реально спилить:)
... и добавил:Sanik, Резюмируя, скажу, в связи с отсутствием нужных знаний и отсутствием схем (или скорее инструкций для чайников) под переделку GE-7 и TU-3, склоняюсь к тому, что легче собрать обходную переключалку по этой схеме.. А так хотелось бы все оставить в оригинальном виде..
Надеюсь, что может кто таки подскажет..
В случае с GE-7 и TU-3 да, проще и лучше такую схему сделать)) Но таким способом ты просто сигнал маршрутизируешь по-разному, а эффекты всегда включены. Для эквалайзера и тюнера аааабсалютно пофиг, а вот тремоло... Лично я его использую после перегруза и с достаточно экстремальными настройками, и это дело, соответственно, должно включиццо и подойти по темпу композиции. Если эффект постоянно включен, будет лажа в такой ситуации) Либо включить педаль и твою кнопку, но это уже два нажатия для одного эффекта
Короче, такая схема хороша для независимых от времени эффектов, в противном же случае надо предусматривать и описанное выше
