Автор Тема: Схемы LIONSOUND  (Прочитано 129033 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн WALLY

  • Живу на форуме
  • *******
  • Сообщений: 8729
  • Репутация: +961/-32
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #30 : Января 30, 2012, 15:21:19 »
Народ, а может кто сделать лейку кабсима из LIONSOUND 4.4

Оффлайн WALLY

  • Живу на форуме
  • *******
  • Сообщений: 8729
  • Репутация: +961/-32
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #31 : Января 31, 2012, 22:38:05 »
Короче, десять лет не брал паяльник в руки и наверное не стоит. Решил заказать BEHRINGER GI100 ULTRA-G и не маяться с изготовлением самодельного спикосима, тем более LIONSOUND в какой то теме вроде не плохо о нем отзывался.

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #32 : Января 31, 2012, 23:15:28 »
WALLY, как СПИКОсим он неплох.  :)

Оффлайн y_moroz

  • Новичок
  • *
  • Сообщений: 76
  • Репутация: +4/-0
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #33 : Августа 09, 2012, 10:18:29 »
Здраствуйте! Ради интереса решил собрать версию 4.4 (очень люблю паять всякие девайсы), так вот обнаружил расбежности схемы и печатки, выложенных автором: по схеме R8 сидит на земле одним концом, а по печатке - на полпитания, и R9 по схеме 47к, а по печетке - 68к.
Склоняюсь к тому что по печатке правильно, но все же хотелось бы услышать ответ.

Спасибо!

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #34 : Августа 09, 2012, 12:59:19 »
y_moroz, насчёт R8 - в данном случае разницы нет, по разводке дорожек удобнее было привязать к "виртуальной земле".
Об R9 - это разные версии звука, можешь попробовать оба варианта и оставить который больше понравится.

Оффлайн ne7v

  • Опытный
  • ****
  • Сообщений: 899
  • Репутация: +30/-2
  • Делай что должен,и будет что будет!
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #35 : Августа 09, 2012, 16:21:05 »
LIONSOUND, А спикерсим в 4.4 это всё что от лайн аут до эмиттера кт3102Е который возле амп аут!??Извиняюсь за ламерство) :pozor:

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #36 : Августа 09, 2012, 16:23:41 »
ne7v, ага.  :)

Оффлайн ne7v

  • Опытный
  • ****
  • Сообщений: 899
  • Репутация: +30/-2
  • Делай что должен,и будет что будет!
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #37 : Августа 09, 2012, 16:32:58 »
LIONSOUND, Спасибо!

... и добавил:

Попытаюсь развести печатку!
« Последнее редактирование: Августа 09, 2012, 16:34:49 от ne7v »

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #38 : Августа 09, 2012, 16:39:20 »
ne7v, от себя могу порекомендовать серийный сим последней редакции LIONSOUND 10.2 .  ;)
Он поинтереснее будет.

802992-0
« Последнее редактирование: Августа 09, 2012, 16:41:02 от LIONSOUND »

Оффлайн fed13fed

  • Эксперт
  • *****
  • Сообщений: 1891
  • Репутация: +219/-105
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #39 : Августа 09, 2012, 16:57:56 »
классно. подпишусь. LIONSOUND, огромный респект. успехов вам.

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 475
  • Репутация: +23/-1
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #40 : Августа 09, 2012, 21:16:37 »
LIONSOUND, спасибо.

Оффлайн ne7v

  • Опытный
  • ****
  • Сообщений: 899
  • Репутация: +30/-2
  • Делай что должен,и будет что будет!
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #41 : Августа 09, 2012, 21:53:14 »
LIONSOUND, Спасибо!

... и добавил:

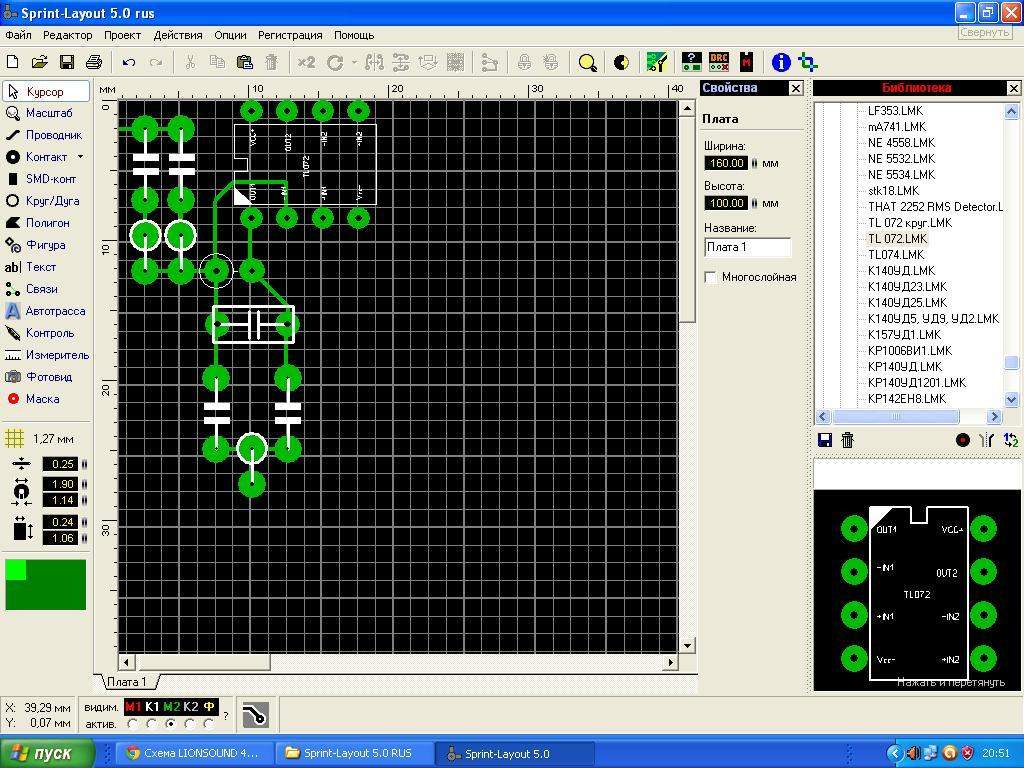

Вот кстати набросочек)))Может не компактно но что есть!Как ни как первый опыт работы в Спринте!

Оффлайн fed13fed

  • Эксперт
  • *****
  • Сообщений: 1891
  • Репутация: +219/-105
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #42 : Августа 09, 2012, 22:26:14 »
ne7v, а я кстати не научился чо т из схемы печатку делать... :pozor: получается такая же схема, только в спринте :D :7: :pozor:

Оффлайн ne7v

  • Опытный
  • ****
  • Сообщений: 899
  • Репутация: +30/-2
  • Делай что должен,и будет что будет!
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #43 : Августа 09, 2012, 23:03:56 »
fed13fed, Мммм да!)Как говорится "Оно-то конешно,потому шо шож!" :pozor:

... и добавил:

LIONSOUND, А те два контакта где полпитания что с ними делать?
« Последнее редактирование: Августа 10, 2012, 08:22:30 от ne7v »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: Схема LIONSOUND 4.2 и 4.4
« Ответ #44 : Августа 10, 2012, 08:56:59 »
Цитата: ne7v от Августа 09, 2012, 23:03:56
LIONSOUND, А те два контакта где полпитания что с ними делать?

Подавать полпитания... делать делитель 10к-10к, на верхний подаешь напряжение питания, нижний резистор шунтируешь 47мф 16В электролитом, с + элетролита берешь полпитания.
