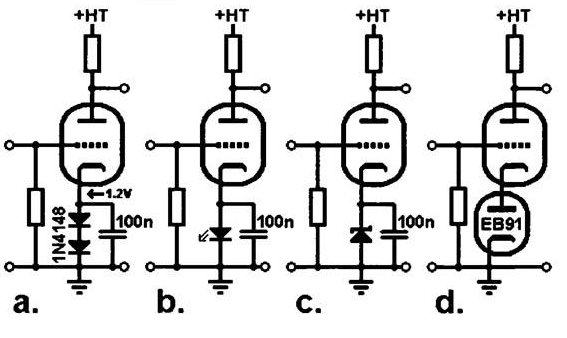

впальто, А диод в катоде и изменение номинала катодного резистора делают одно и то же, или диод как то по другому изменяет рабочую точку каскада?
Или проще если спросить - какой диод надо брать, как правильно подобрать?

резистор уменьшает усиление, диод тк сопротивление небольшое но напряжение на катоде увеличивается увеличивает усиление, больше падение на диоде лучше эффект(обычные кремниевые 0.5-0.6в светодиоды до 3.2 в) лишь бы диод не перегорал от тока лампы

какой величины через лампу ток бегает, что диоды должны сгореть?

Поднимите верхний вывод анодного резистора и замерьте протекающий через него (и лампу) ток.
И увидите там 1...2 мА, не более

Собрал упомянутый одиночный каскад с обычным диодом 4148.
При анодном питании 250 Вольт и с изначально замкнутым (неактивным) диодом рабочая точка анода получилась 153 Вольта, ток анода ровно 1 мА:



С разомкнутым (активным) диодом ток анода упал до 0,8 мА, а рабочая точка поднялась до 175 Вольт:



Осциллограммы посмотрю попозже

Прошу грамотных товарищей разжевать, как этот диод скажется на звуке, есть ли смысл так делать, и вообще мысли.
Спасибо!

Валентин Гаврилов,
А почему смещение будет отсечено, если смещение с помощью диодов вполне стандартная вещь?

смещение с помощью диодов вполне стандартная вещь

Применение диода в катодном смещении имеет право на жизнь, но покажите мне приличную схему, где такое решение действительно используется

hunted, Весьма возможно, что диод вносит свою дополнительную нелинейность, и эта нелинейность являеется благотворной.
Этот вопрос  я намереваюсь исследовать и прояснить

Geezer,
Согласен, ни разу не встречалось в популярных схемах. Предложите свой вариант вместо слова "стандартная", я поменяю.

Меса марк 1, марк 2. в катодах деталь с названием Constant Current Diode
