Ну вроде промерял напряжения и питание и сигнал с помощью осциллографа Сначала по питанию...VL1 1 ножка 213 Вольт, 6 ножка 236 Вольт, VL2 1 ножка 174 Вольта, 6 ножка 223 Вольта, VL3 1 ножка 236 Вольт, 6 ножка 136 Вольт...  На С3 293 Вольта, на С13 321 Вольт, на С9 278 ВольтТут вроде всё в норме
Теперь по уровню сигнала покаскадно тестовый сигнал с генератора 200мВ частота 1100Гц синусоидальный, меряем размах от пика до пика осциллографом
VL1 правый вывод С4 10 Вольт, 7 ножка 6 Вольт,правый вывод С12 выше предела измерения ориентировочно 120 Вольт
VL2 1 правый вывод С7 3 Вольта, 7 ножка 2,5 Вольта, правый вывод С15 48 Вольт
VL3 2 ножка 40 Вольт, правый вывод С17 выше предела ориентир 150 Вольт , 7 ножка 60 Вольт, правый вывод С19 55 Вольт
И тут как я понимаю всё ок Радость вышла на соединении чистого и гейнового каналов 7,5 Вольта, в итоге отковырял один канал и получил 2 разорваных дина на полу , так что с меня причитается за подсказки
Буду приступать к монтажу реле и корпусу

... и добавил:

Ничего если запитаю реле от накалов преда?

У меня накал выпрямлен ... Как лучше 2 реле по 1 группе или 1 реле на 2 группы

Есть вопрос, шасси контачить на первый электролит выпрямителя? И должен ли иметь входной джек контакт с шасси?

Спасибо Распаиваю реле

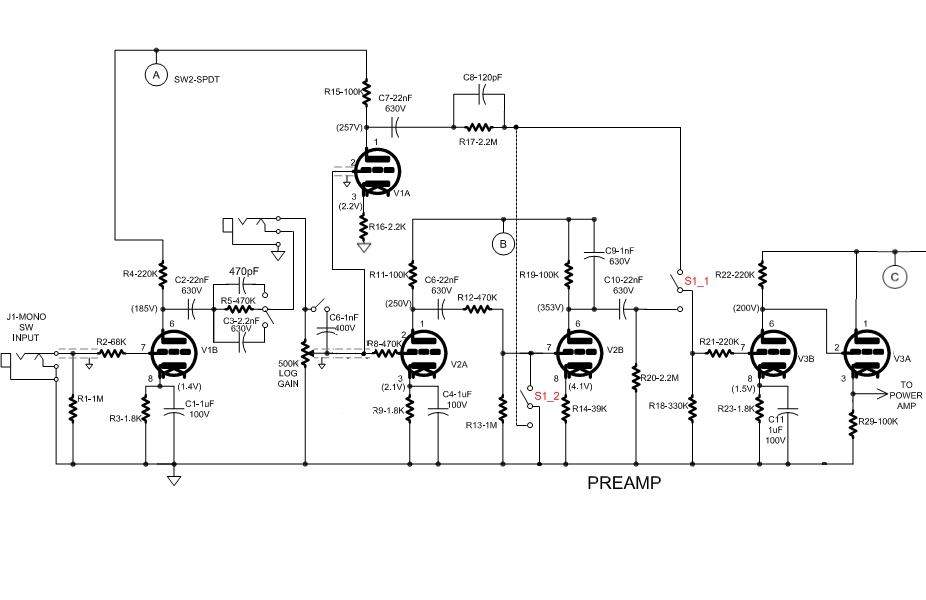

для входа вполне нормально, что сетка лампы одного из каналов соединена с сеткой лампы другого?

Если "на входе" это от гнезда "Инпут" до сеток триодов первых каскадов каналов, то да, можно. НО!!!! В этом случае, при переключении каналов,  сетка триода следующего каскада не используемого канала, должна заземляться. Желательно сразу после межкаскадного конденсатора либо после пота "Гейн".

akl, я думаю ничего страшного нет в таком подключении, тем более S1_2 заземляет выход этого триода и его влияние оказывается минимальным.

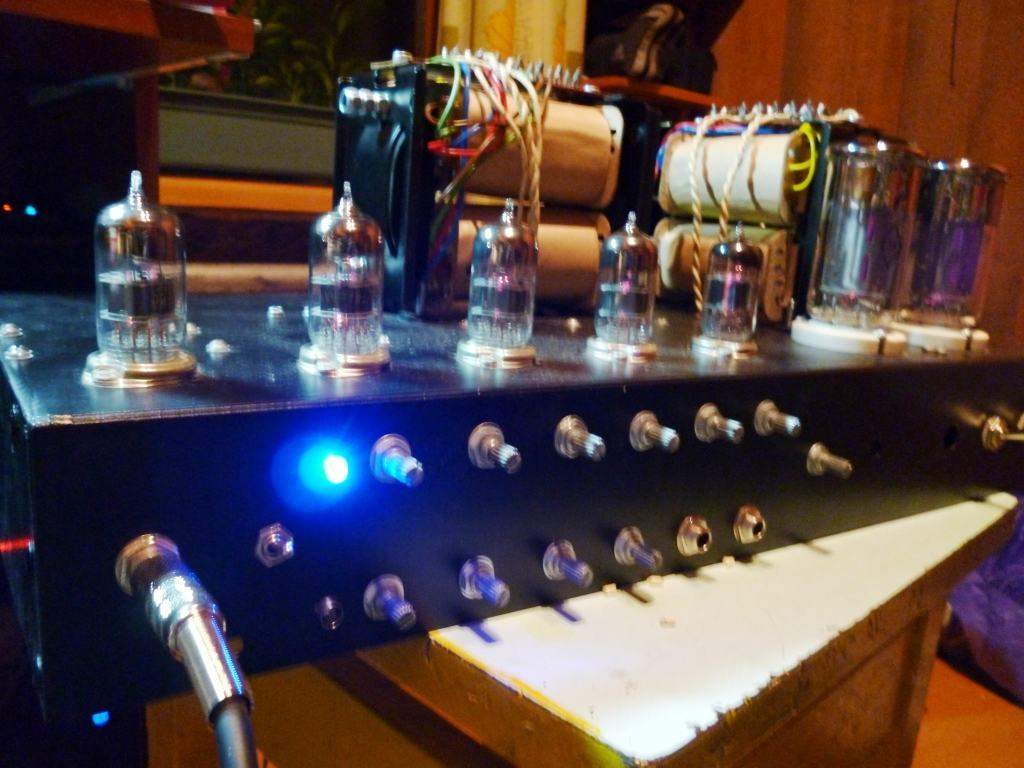

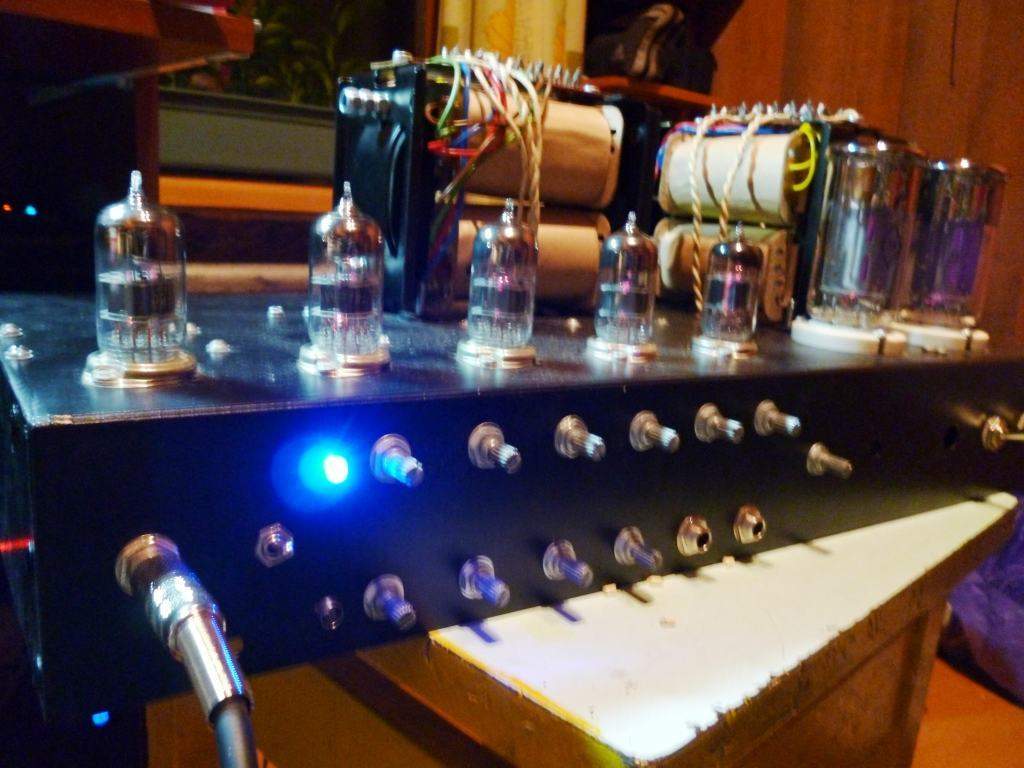

Дал просраться я голове и своей и гитарной Чуть уши не отвалились Есть 2 минуса у усилителя первый что шипит зараза ощутимо, и микрофонит первая лампа, когда кабель гитарный выдернут... По шипению надо будет заменить все джеки, чтоб не контачили с шасси, и подтянуть шасси к массе, а по микрофонке, заменить попробовать 6Н2П на 12АХ7

круто! А сколько ватт у мощника?
