В те времена, когда я был молод и хорош собой, затеял эту бошку. Сейчас понимаю, что странноват набор деталюх, но всё исправимо))

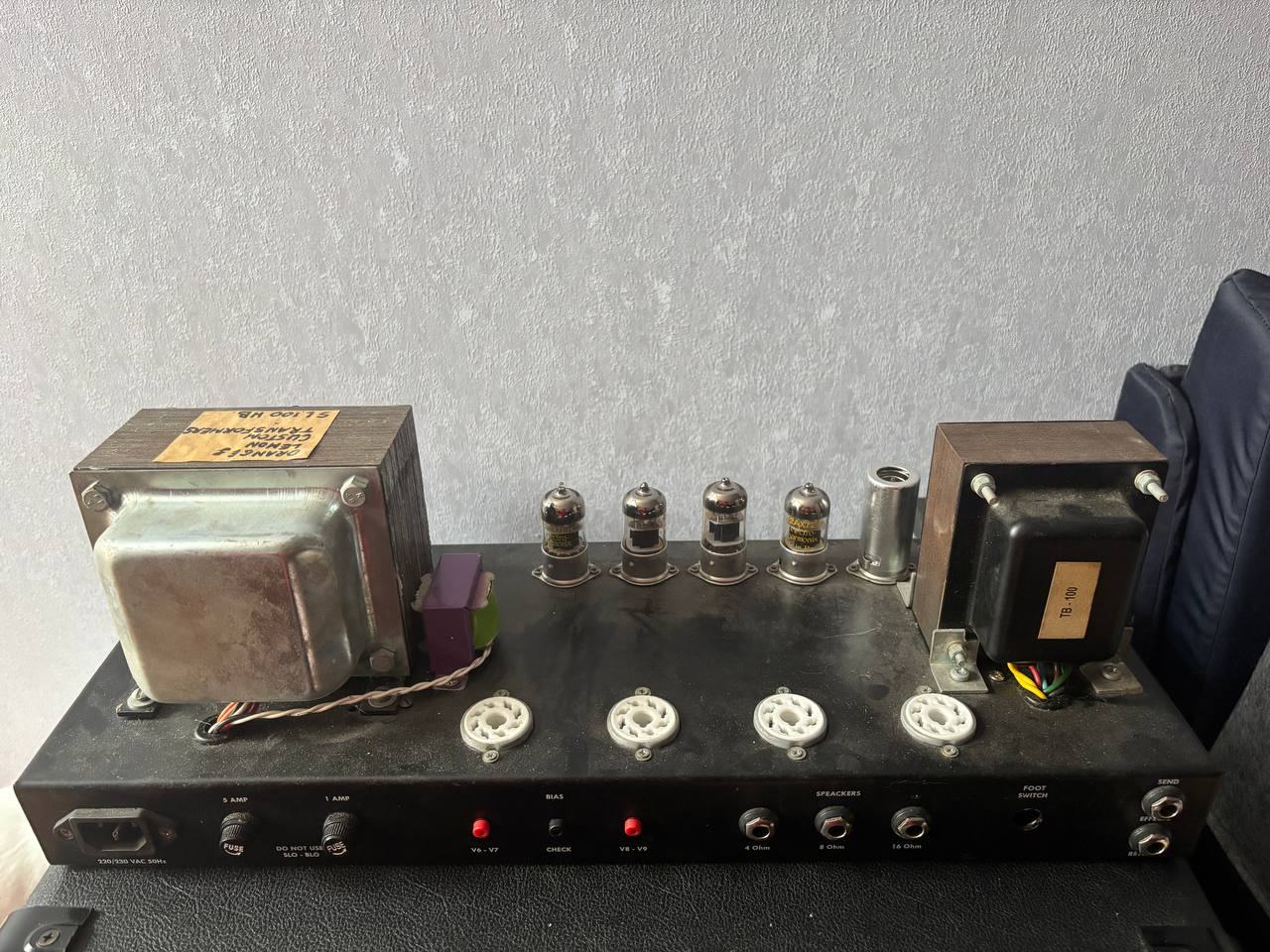

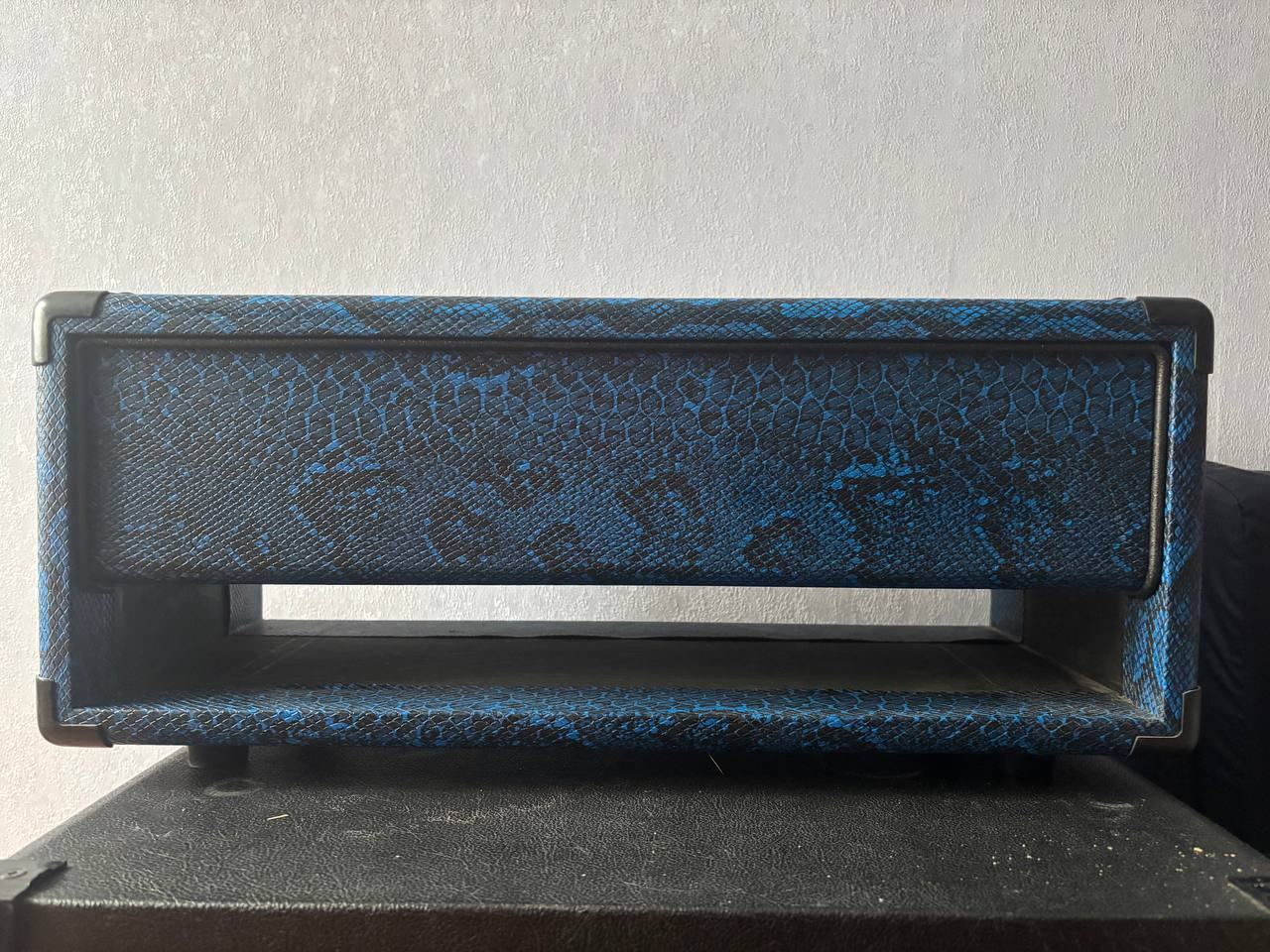

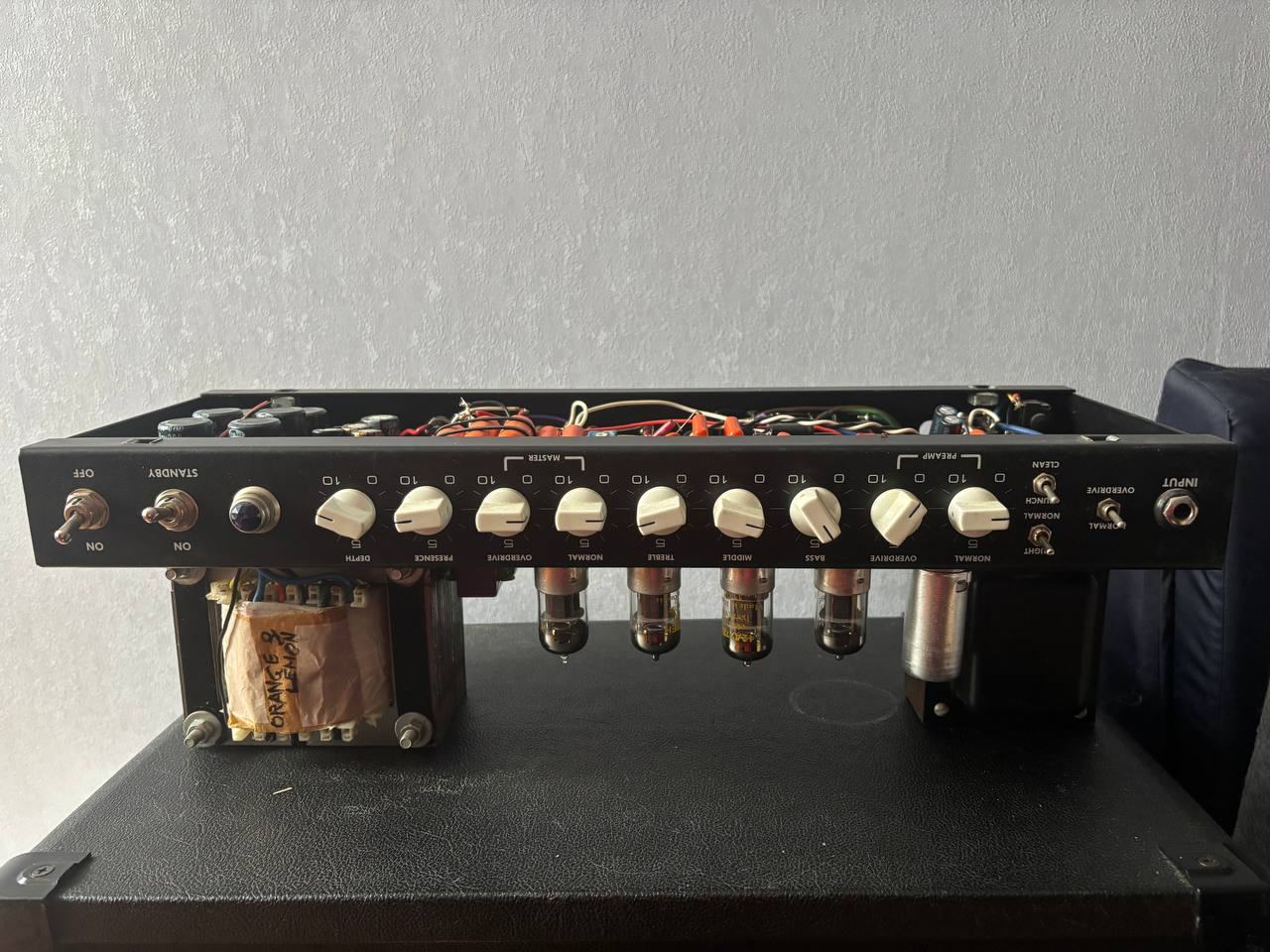

На текущий момент имеем пыльную будку красивого питона и такое же пыльное шасси.


Кажется что в такой микробудке для 4 6л6 будет жарковато, но пока отложим. Можно на паре запуститься и смотреть или в крайнем случае другого питона заказать, с бОльшей высотой.


Выходной = тв100 от ерасова
Силовик = мотал кто-то с форума, как и дроссель. Надо вспомнить, кто это был

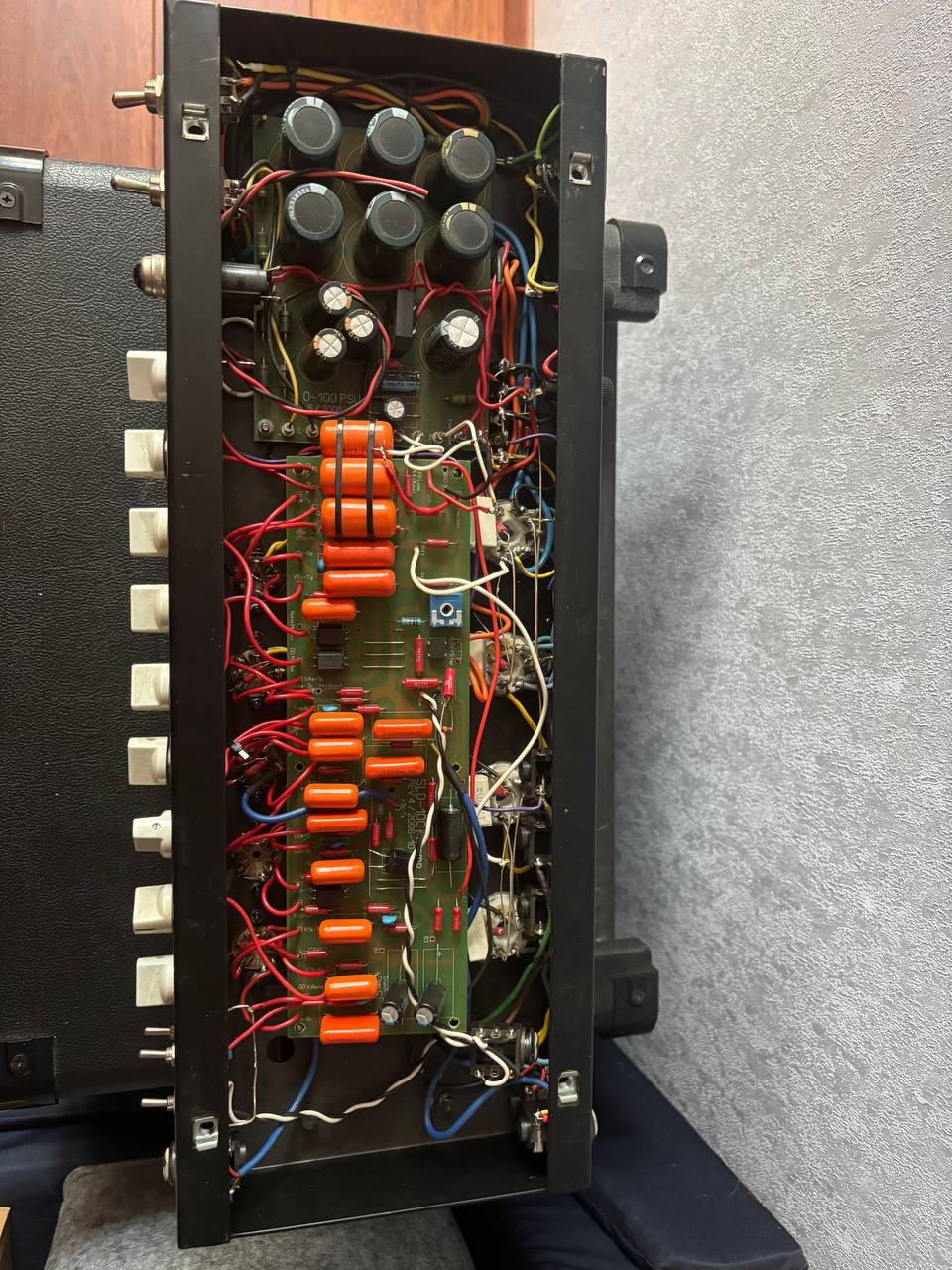

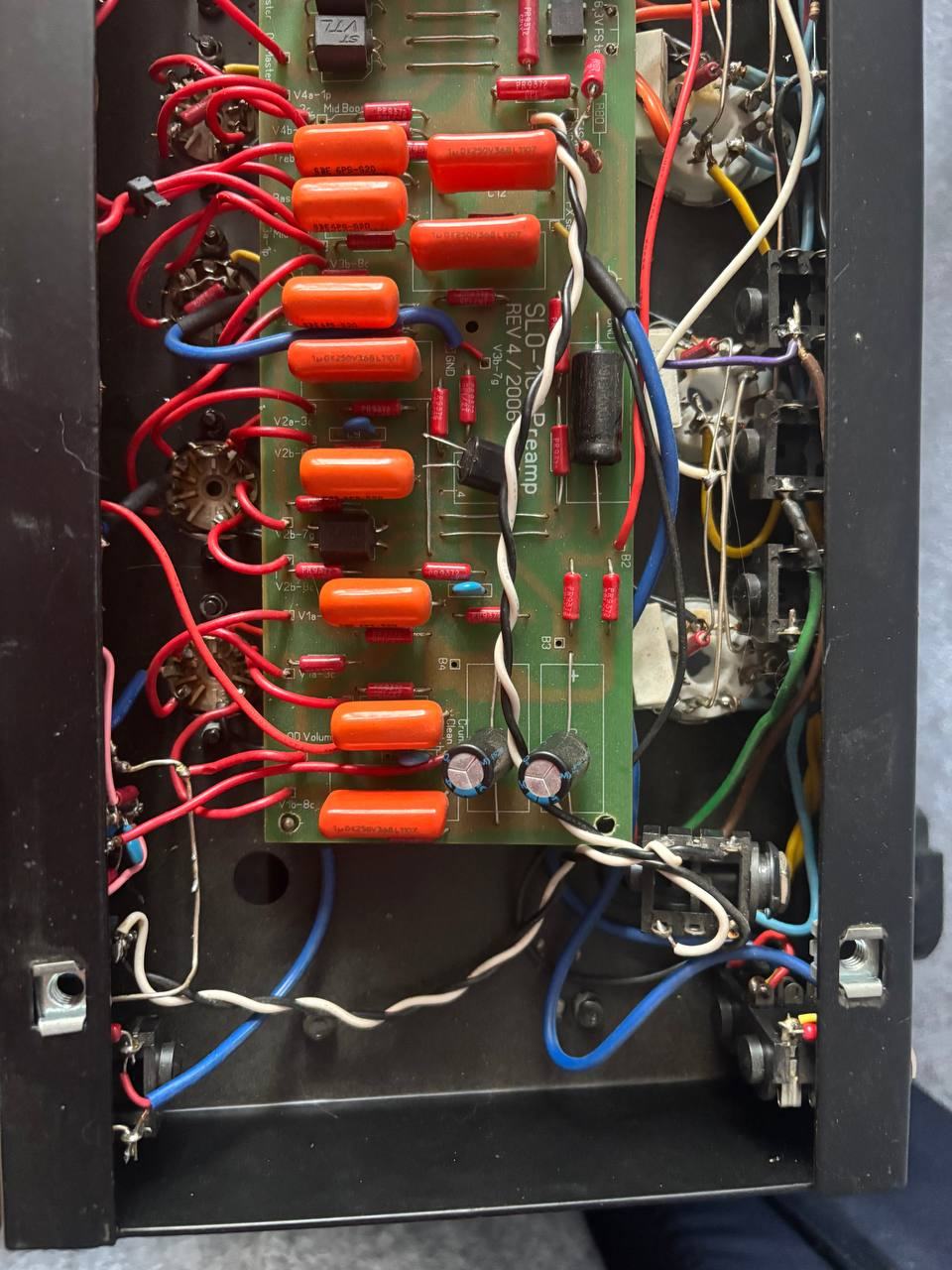

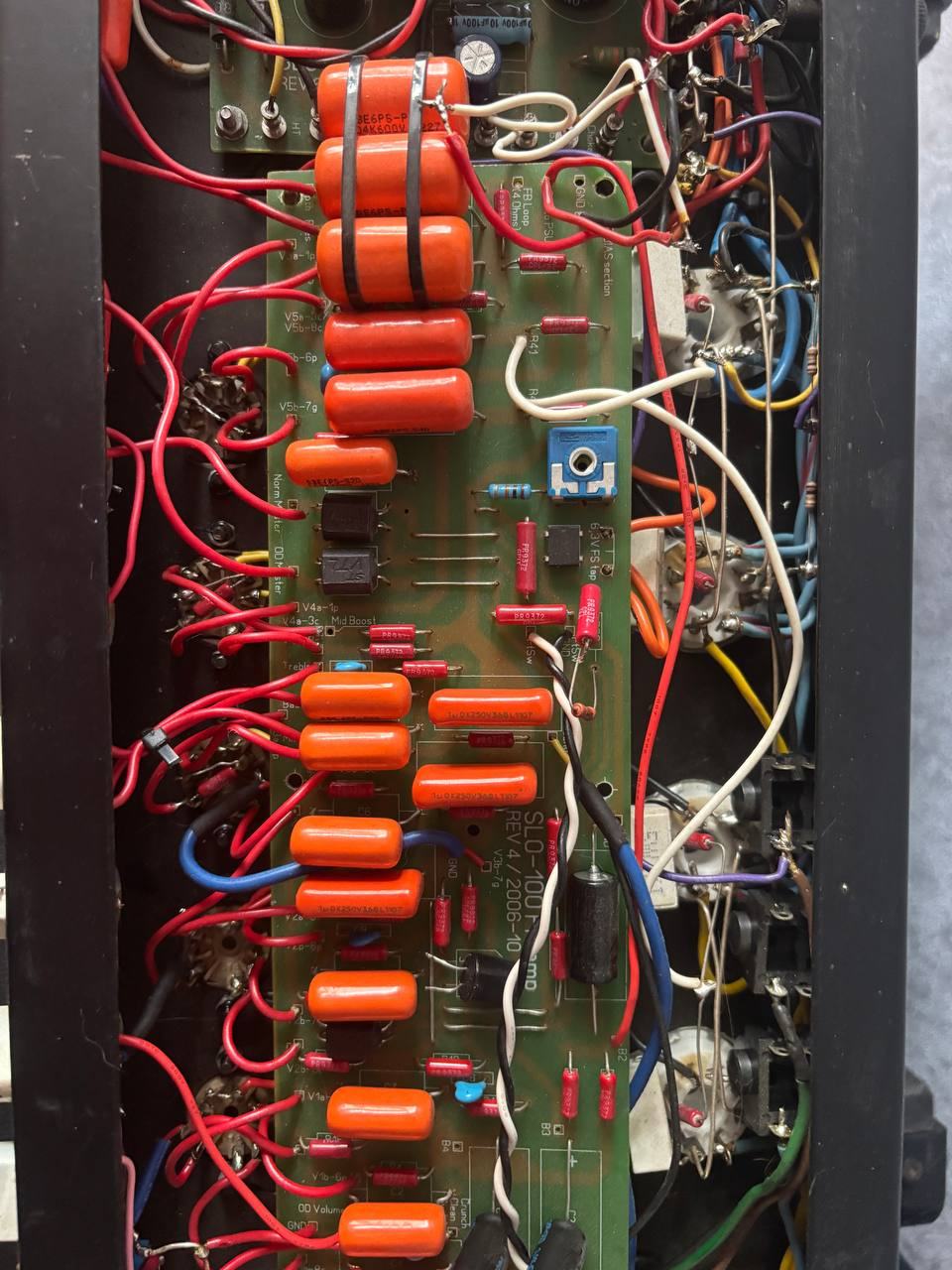

Платы были с тубтауна. ПДФ-ки с материалами должны лежать
Схема стандартная слошка, без фантазий

6пс кондеры , резисторы какие-то супер цыганские по баксу за штуку))

Что помню = после запуска, игралось, но в клин лез драйв канал.


Цель = взбодриться, оживить железку. В идеале до работоспособного состояния, чтобы можно было музицировать


ЗЫ: лампы не новые, но запустить должно хватить)))

Dying Fetus, Успешной реанимации!

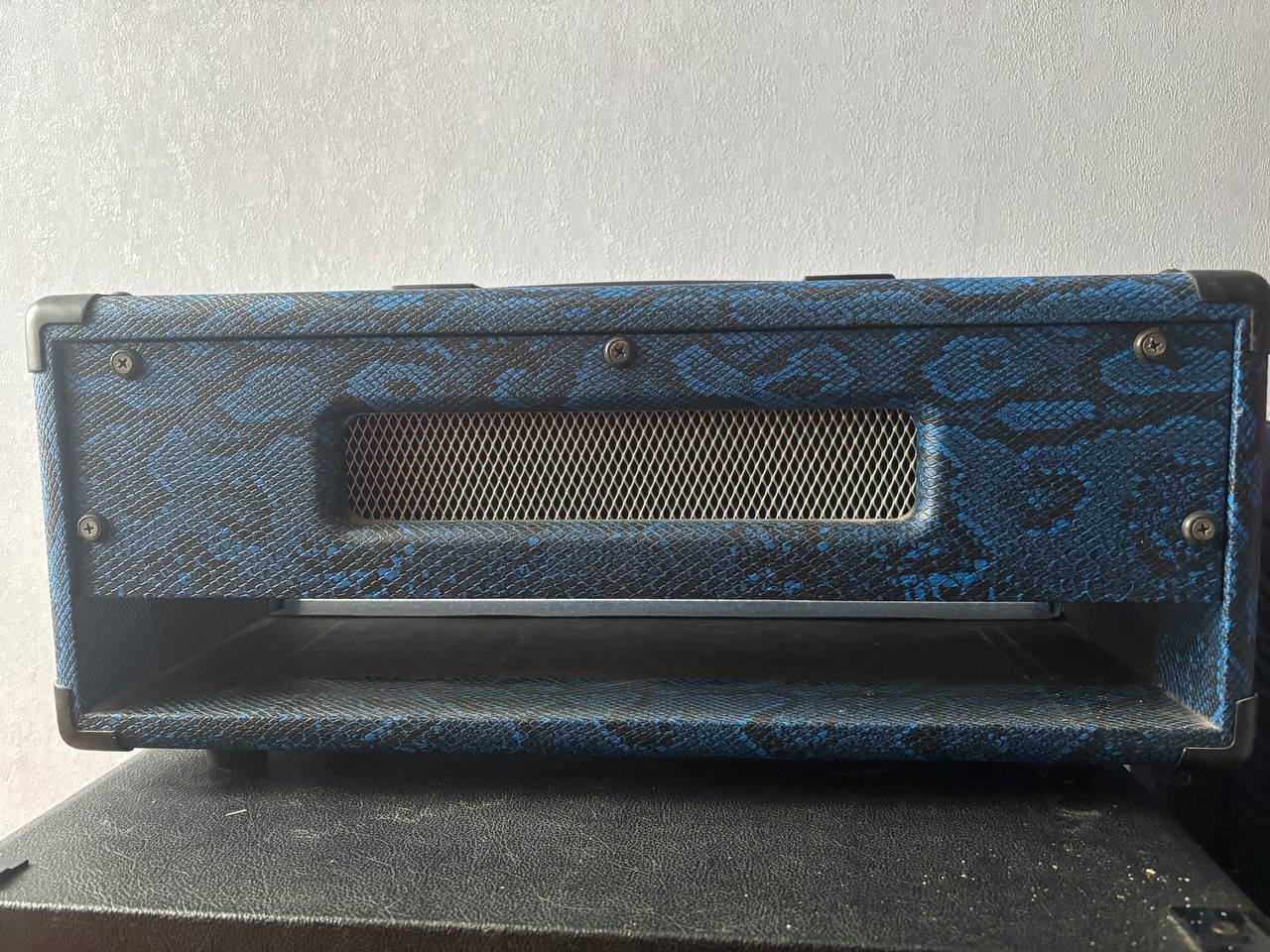

У будки надо сзади решетку, на весь зад и тогда не будет жарко. Переделывать будку не надо.

А предмет клина в драйв - добавляется одна оптопара и все чисто. Это типовой нюанс.

А есть схемка или текстовое описание, что куда там припаивать?

Deviron, МЛТ по баксу за штуку брали

Эти красные резюки на партсконекшн дешевые были вроде, меньше бакса сильно ) я их даж в макеты пихал

Что помню = после запуска, игралось, но в клин лез драйв канал.

Чтобы драйв не лезла в клин.
Собирай Сло Ректа Твин

https://partsconnexion.com/prp-resistor-100r-ohm-0-25w-pr9372-series-1-tolerance/
Нашел на почте инвойс = от 45 центов стоили. на те времена жуть какие бабки))) всяко дороже 20копеечных китайцев)

Я от их спама не отписался, да и почтой той не пользуюсь уже - не найду инвойс )))
Но точные советские /российские резюки в городе у нас стоили почти так же

срт тоже собран был))) надо бы и его собрать в виде преампа

на доковских платах штоб

на доковских платах штоб

ну а на каких еще?)))

... и добавил:

Поковырялся немного:

- припаял обратно оптопару
- выкинул огрызки проводов между плат(были для удлиннения)
- выгнал немного пыли)))
- нашел пару 6л6 какой-то там степени несвежести

посмотрел, что есть смещение и решил запустить.
сначала одна лампа аж до синего цвета кипятилась

начал смотреть = раздвинул контакты оконечника(я в молодости не решился их изолировать  , буду перепаивать)
это не помогло, поковырял мультиком и понял, что хреново пропаяно было соединение смещения на пару ламп = перепаял быстро, но надо тот колхоз сделать надёжно.

Вообще после запуска нужно будет перепричесать оконечник. кирпичи керамические хочу поменять на какие-нибудь МО и поставить вертикально, а то сейчас в плату упираются

По Итогам часового хоровода имеем следующее:

пред = жужжит, правда пот гейна на перегрузе хрипит, но поменяем
оконечник = пока молчит

карта напряжений на панельке 6л6:

накал = 6,2В переменки с 2* 100Ом на землю


1  0 = на землю кинут
2  ~
3  481 В
4  483 В
5  -47 В
6  483 В
7  ~

... и добавил:

звук есть))) просто нужно было проверить говенную пайку динамика в кабинете))
