Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #45 : Марта 20, 2016, 00:43:51 »
У меня в онборд повторителе на полевике стоит 1мкФ эпкос синий. Низа хватает. Для дроп ля конечно может и мало будет. А для стандарта выше крыши.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12629
  • Atypique
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #46 : Марта 20, 2016, 06:15:13 »
"Жизнь далеко не так проста, как нам кажется - на самом деле она гораздо проще." (с)   :)
« Последнее редактирование: Марта 20, 2016, 06:47:17 от Geezer »

Оффлайн PivoGlot

  • Опытный
  • ****
  • Сообщений: 614
  • Бэклайнер
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #47 : Мая 03, 2016, 10:39:22 »
Тоже собираюсь сделать самодельный буффер, очень полезная и доступная инфа! Плюс, однозначно :good:

Оффлайн classics

  • Эксперт
  • *****
  • Сообщений: 1477
  • Blues & Rock'n'Roll
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #48 : Декабря 06, 2019, 11:22:04 »

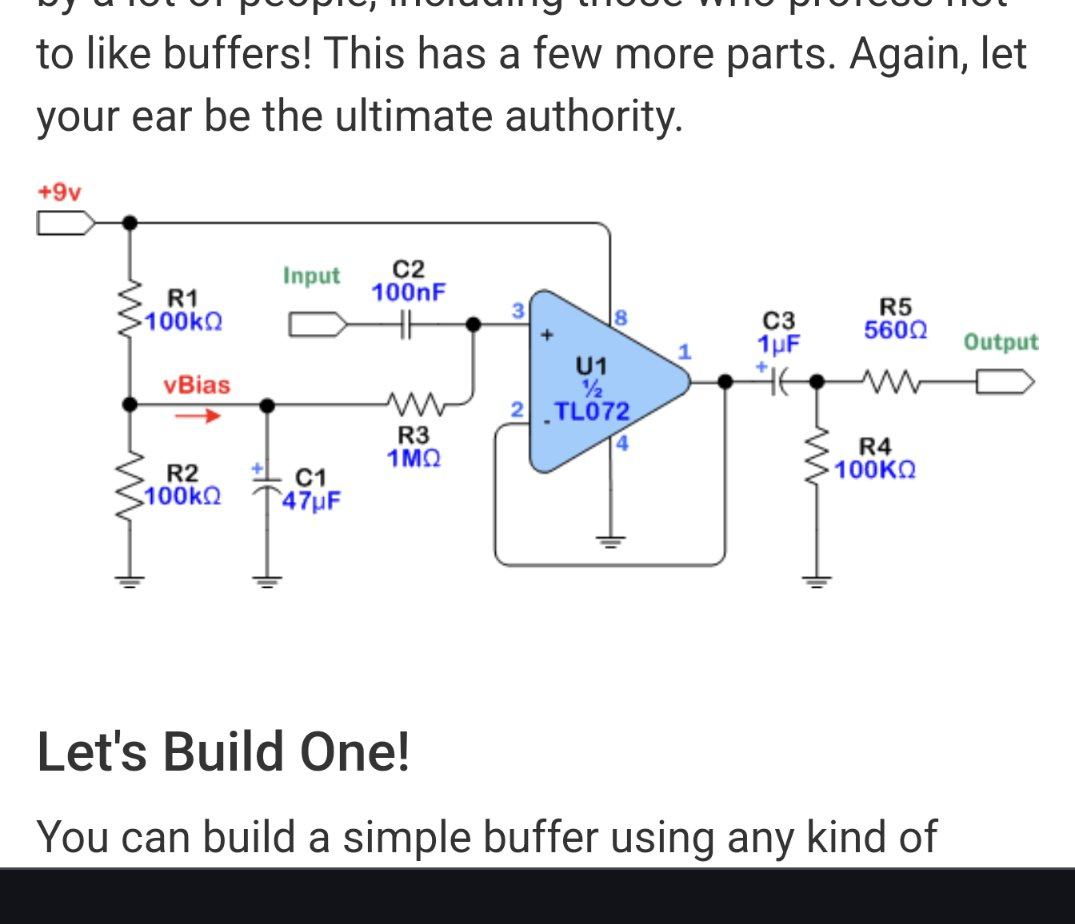

Собираюсь сделать буфер по второй фотке.
Без платы, только навесной монтаж
Хочу подключить через переключать 3pdt и светодиод?
К каким ножкам и что подключать?

Пока ожидаю,  когда приедут переключали 3pdt на 9 контактов
« Последнее редактирование: Декабря 06, 2019, 13:12:41 от classics »

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3179
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #49 : Декабря 06, 2019, 13:05:55 »
Зачем что-то переключать в буфере? Имхо излишество это только. У меня все буферы сделаны по принципу вход\выход, и всё
На одном даже индикации нет, и гнезда питания - внутри две кроны живут уже лет пять
Кнопку можно потратить и на что-то поинтереснее

... и добавил:

classics, сделайте на макетке хотя-бы
https://cdn3.volusion.com/btfzd.umflq/v/vspfiles/photos/AD256-2.jpg?v-cache=1456175112

Оффлайн classics

  • Эксперт
  • *****
  • Сообщений: 1477
  • Blues & Rock'n'Roll
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #50 : Декабря 06, 2019, 13:22:30 »
Цитата: Da Funk от Декабря 06, 2019, 13:05:55
Зачем что-то переключать в буфере? Имхо излишество это только. У меня все буферы сделаны по принципу вход\выход, и всё. На одном даже индикации нет, и гнезда питания - внутри две кроны живут уже лет пять
Читал про собирание педалей своми рукам, а тут попалась простая схема буфера.
Решил для квакушки сделать буфер.
Раньше только помню футсвуч для своего комбика делал

Оффлайн telends

  • Новичок
  • *
  • Сообщений: 2
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #51 : Мая 18, 2022, 12:52:33 »
Приветствую, подскажите, что означают красные квадратные точки - это места куда я могу +9В впаять?
А синие линии, я так полагаю, просто между собой дорожки спаять?
Спасибо.
(нажмите чтобы показать/спрятать)

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #52 : Мая 18, 2022, 13:41:25 »
Цитировать
это места куда я могу +9В впаять?
Нет. Место пайки 9в на плате конкретно обозначено.
Цитировать
А синие линии, я так полагаю, просто между собой дорожки спаять?
Именно так.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10303
  • DIYng Fetus
    • http://cathar.ru
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #53 : Мая 18, 2022, 16:05:24 »
telends,
красные квадраты = разрез в дорожке
синие линии = перемычки между дорожками

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3179
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #54 : Мая 18, 2022, 17:23:42 »
Разрез в дорожке хорошо и быстро делается сверлом по металлу - не дрелью, а руками естественно ) я делал шестеркой, вроде

Оффлайн telends

  • Новичок
  • *
  • Сообщений: 2
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #55 : Мая 18, 2022, 18:46:53 »
Спасибо, я тут еще не могу понять и найти распиновку для разъема стерео jack 6.3 мм с 4-контактами.
Куда общий сигнал (моно вроде нужно) и землю припаять?

(нажмите чтобы показать/спрятать)

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3179
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #56 : Мая 18, 2022, 21:11:00 »
Вставьте в него джек и изучите визуально, что и чего касается - и распиновка станет не нужна) Его конструкция - не более чем набор штампованных пластин

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 588
  • Бог в помощь
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #57 : Апреля 09, 2024, 09:36:47 »

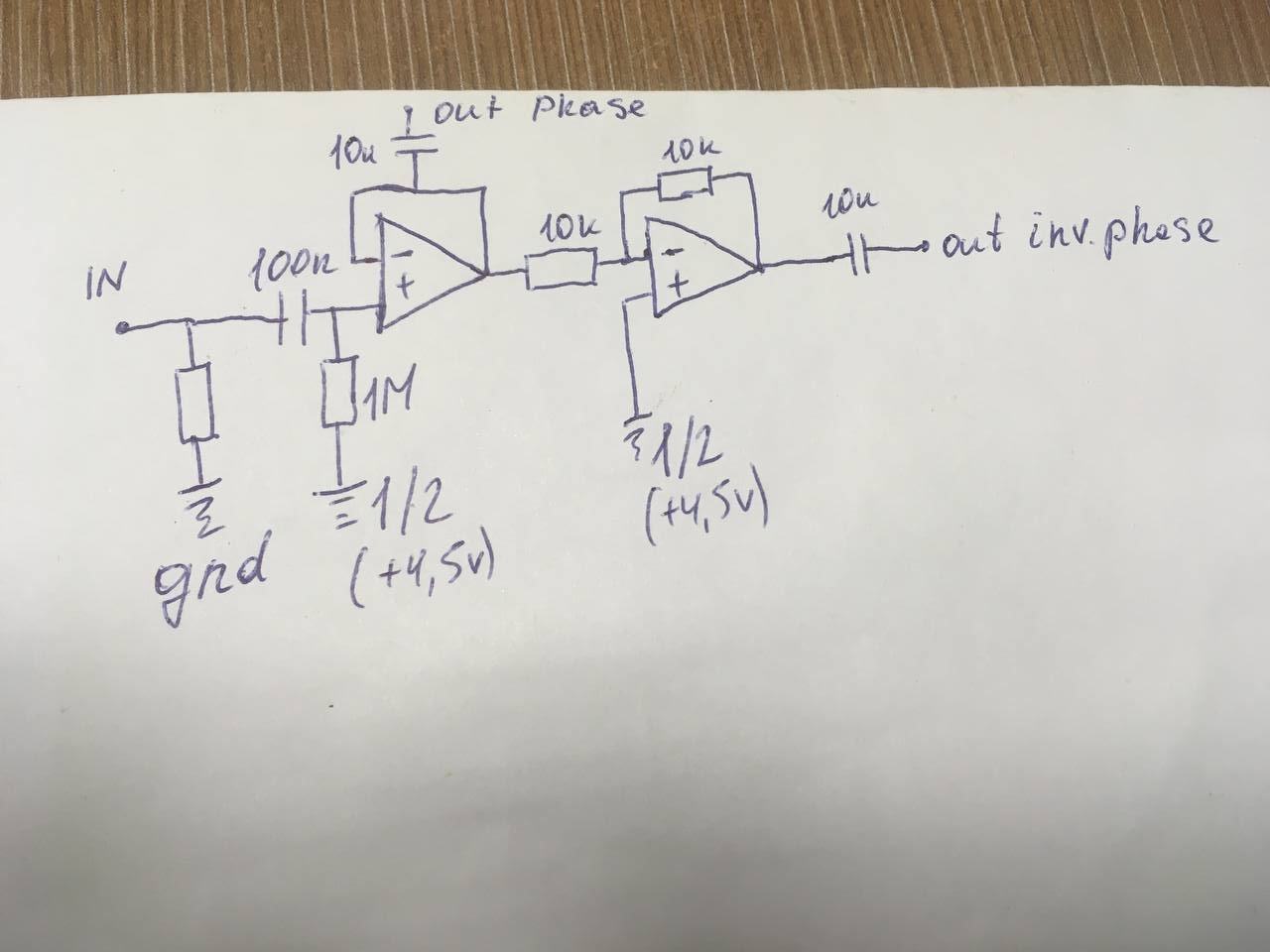

Всем привет! Подскажите пожалуйста, как перевернуть фазу в этом буфере, хочу сделать сплиттер с разными по фазе выходами

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2932
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #58 : Апреля 09, 2024, 13:01:31 »
Цитата: Proks206 от Апреля 09, 2024, 09:36:47
Всем привет! Подскажите пожалуйста, как перевернуть фазу в этом буфере, хочу сделать сплиттер с разными по фазе выходами
Напрямую не получится. Переключение фазы на ОУ не получится реализовать с высоким входным импедансом.
Нужно к этому буферу прикрутить ещё каскад.
Пища для размышлений
http://the-epic-file.com/text/bookz/aoe_3/ch_04/aoe3_04_03.htm

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 588
  • Бог в помощь
Re: Собираем буфер из Klon Centaur (Klon Centaur Buffer) + схемы для самых зеленых
« Ответ #59 : Сентября 10, 2024, 18:21:02 »

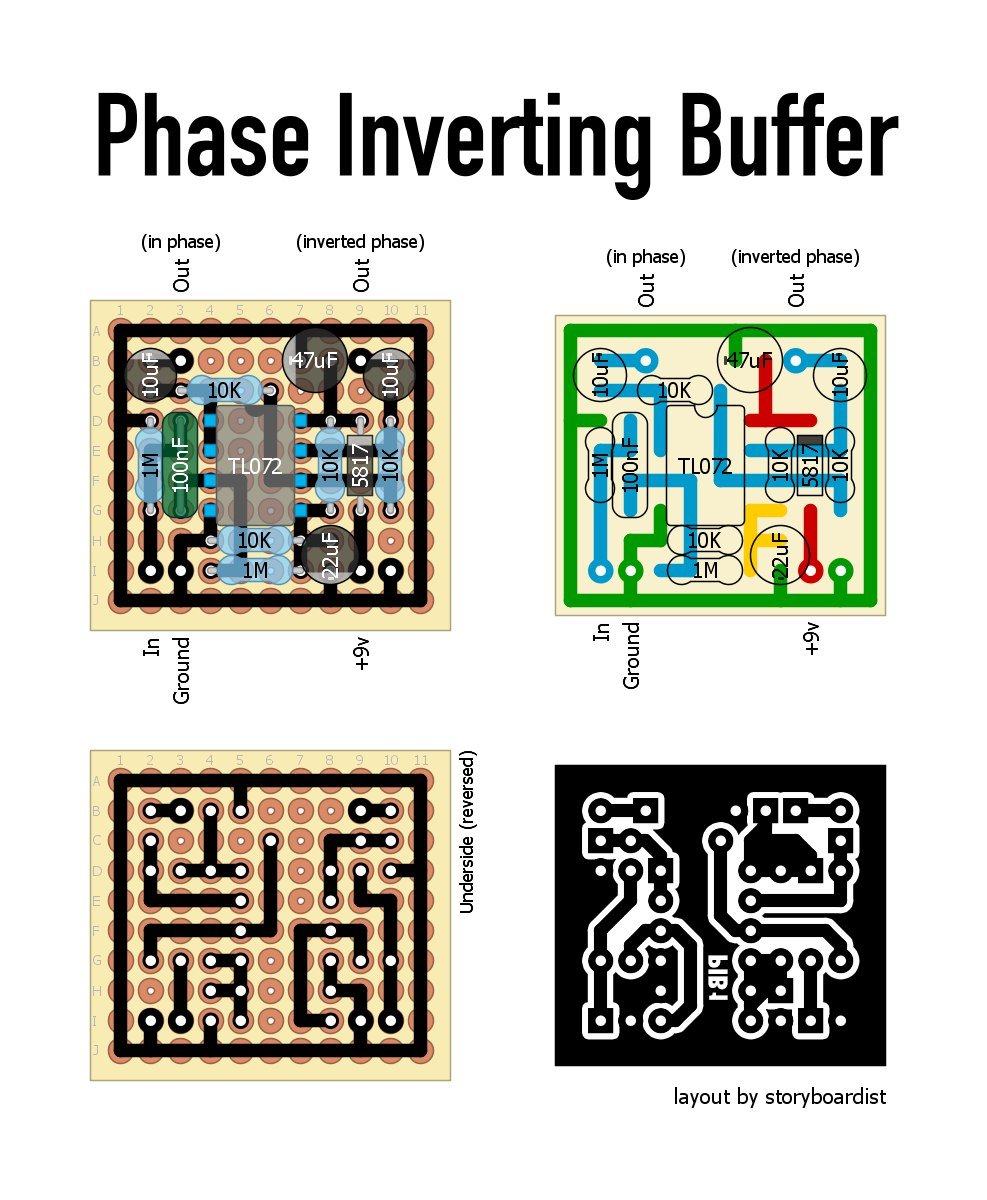

Нарыл вот такой буфер с инвертированной фазой, обвес опера очень похож на буфер из клона, можно ли его прикрутить, нужно ли на инвертированном выходе вставлять цепь 100k/560R? 1М об землю на входе я так понимаю не обязателен?
« Последнее редактирование: Сентября 10, 2024, 18:23:26 от Proks206 »
