И снова здравствуйте. С блоком питания мне разобраться помогли, за что отдельное спасибо Октябрьскому Центру Метрологии в целом и Сергею Борисовичу в частности)
Всё собрал, всё подключил, всё, как ни странно работает. Выглядит вот так.

Содержится в коробке не просто так - есть мысль запилить клин и TS-808 ко всему этому безобразию, потому и провода пока свисают,  ибо корпус буду продумывать отталкиваясь от окончательного количества плат. И, собственно, вопрос - вся эта конструкция даёт дикий фон. Прав ли я в своём подозрении, что всё это безобразие моя конструкция собирает через провода на которых висят поты? Если не прав, то подскажите в каком направлении мне нужно копать. Подключалось и фонило всё через, так называемый CD-вход, комбика с Бугеровским матюгальником.
ЗЫ Включение электроподжига газовой плиты на кухне (стандартная система с пъезиком) очень громко звучит через всю конструкцию. Если есть какие-либо мысли - подскажите)

По блоку - холодная пайка в первом диоде. А по шасси - это и так ясно) Просто хотелось бы верить, что когда я одену всё это в алюминий оно ДЕЙСТВИТЕЛЬНО перестанет фонить, а не просто так - теоретически) Повторюсь - это мой первый проект, на втором уже такие вопросы меня мучать не будут)
ЗЫ Причём я уже даже не сомневаюсь, что будет и второй и прочие) Это втягивает)
ЗЫЫ У меня, кстати, вообще была мысль сделать корпус без применения металлов) Я был наивен) Но я учусь)

Defectoscopist, для начала экранируй провода входа, выхода и пот-ра гейна

 Фон понятие растяжимое, если это низкочастотный фон, быть не должно, если только наводится от сетевых проводов, свистеть, возбуждаться при таком монтаже вполне может.  Ну а зажигалку он пожалуй и в железном корпусе услышит.Накал к земле "привязан"?

Вопрос понял верно, нет корпуса, накал на минус питания, разумеется через резисторы, фона поубавится, хотя может он у тебя сидит на минусе

Ден2, мой первый шарп был собран в воздухе и вполне не фонил))) так что и тут можно подубрать лишнее, потом всё равно надо корпус

Ещё вопрос уважаемым знатокам) Сейчас включил свою шайтан-машину в линию, поглядеть, как она там себя будет вести. Фона, в отличие от комбика поменьше, но зато обнаружил такую не вполне понятную ерунду: пот гейна ведёт себя как-то странно - до половины оборота работает на увеличение, а во второй половине идёт на спад, но как-то не линейно, ослабляет примерно на треть. Пот альфа на 1М, выпаял, замерял - живой. Что это может быть, есть какие-нибудь мысли? Схему, до ТБ, на всякий, прилагаю, дабы по страницам не лазить. Заранее спасибо.

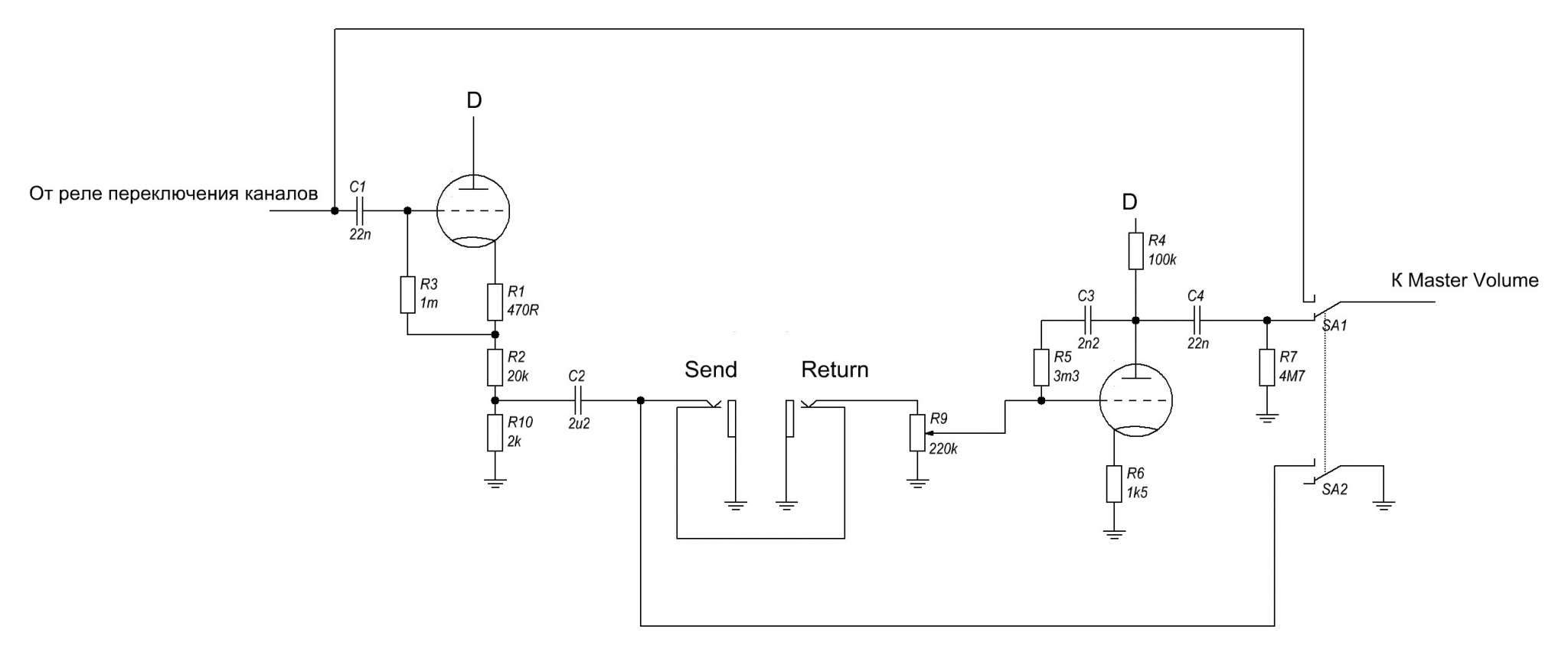

Схема заинтересовала, хочу сделать на базе ее стационарный пред в самодельную голову. Вопрос такой: как и в каком месте делать разрыв для петли эффектов (дилей, ревер и т.п.). Кто подскажет? Схема разрыва на лампе. Схему думаю взять такую (во вложении). Т.к. с лампами первый раз прошу объяснить как в схему из первого поста вставить линию посыл возврат. Если можно то в формате лай. линейный выход не нужен, если останется, не расстроюсь.
