Увеселитель веселит ништяк. НО - чем ближе режимы к оригиналу, тем лучше звук.
Собрал - работает. Начал поднимать напряжение с БП, чем поднимается выше - тем лучше звук (на мой вкус, ессно). Но 6н2п-ев быстро переходят за ограничения. Выше 320в питания - без шунта 5н на землю в аноде третьего каскада становится очень много низов, звук теряет собранность. Поставил как в оригинале, стало лучше.
Пока остановился - на входе с бп 380В, второй баллон заменил на 12ax7eh.
Надо заменять первый баллон, чтобы выйти на режимы оригинала по второму каскаду.
И третий, в пятом каскаде катод-подогрев около 195в уже. При разрешенных 100в.
Электролиты в анодной цепи заменять на 450в (стоят 22/400). В оригинале 30мкф.
В общем, стоит крутить в сторону тру ректы сразу.
Мощник отдельная тема, хз какой собирать. Дома стоватты не нужны. Есть пара подобранных 6п14п и транс выходной с приведенкой 8к. Но в соседних темах 6п14п ругают. Может на ГУ-17.
Это мой первый ламповый девайс. Правда опыт по пяльным делам есть (в основном по цифровым темам) и оборудование тоже.

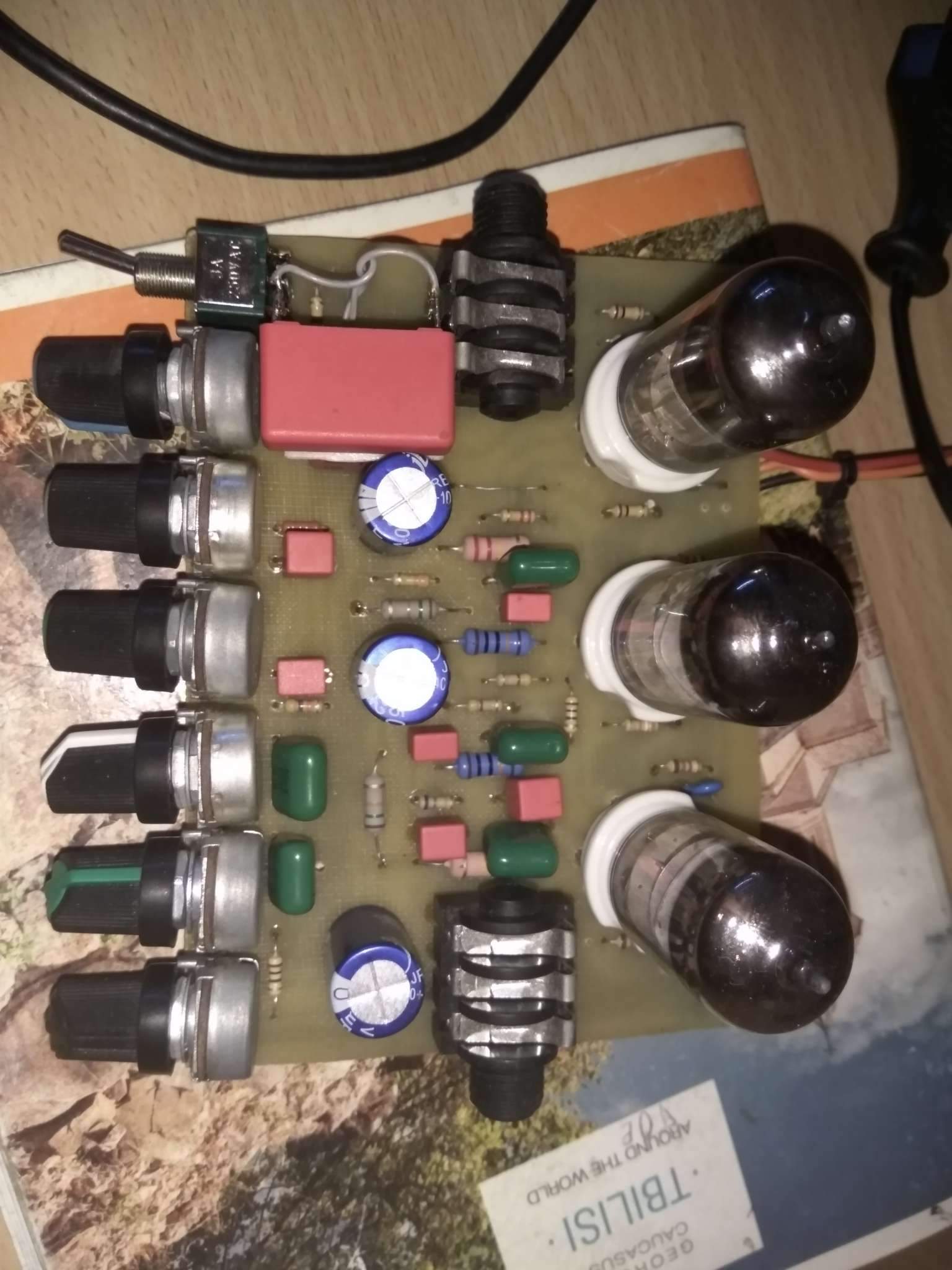

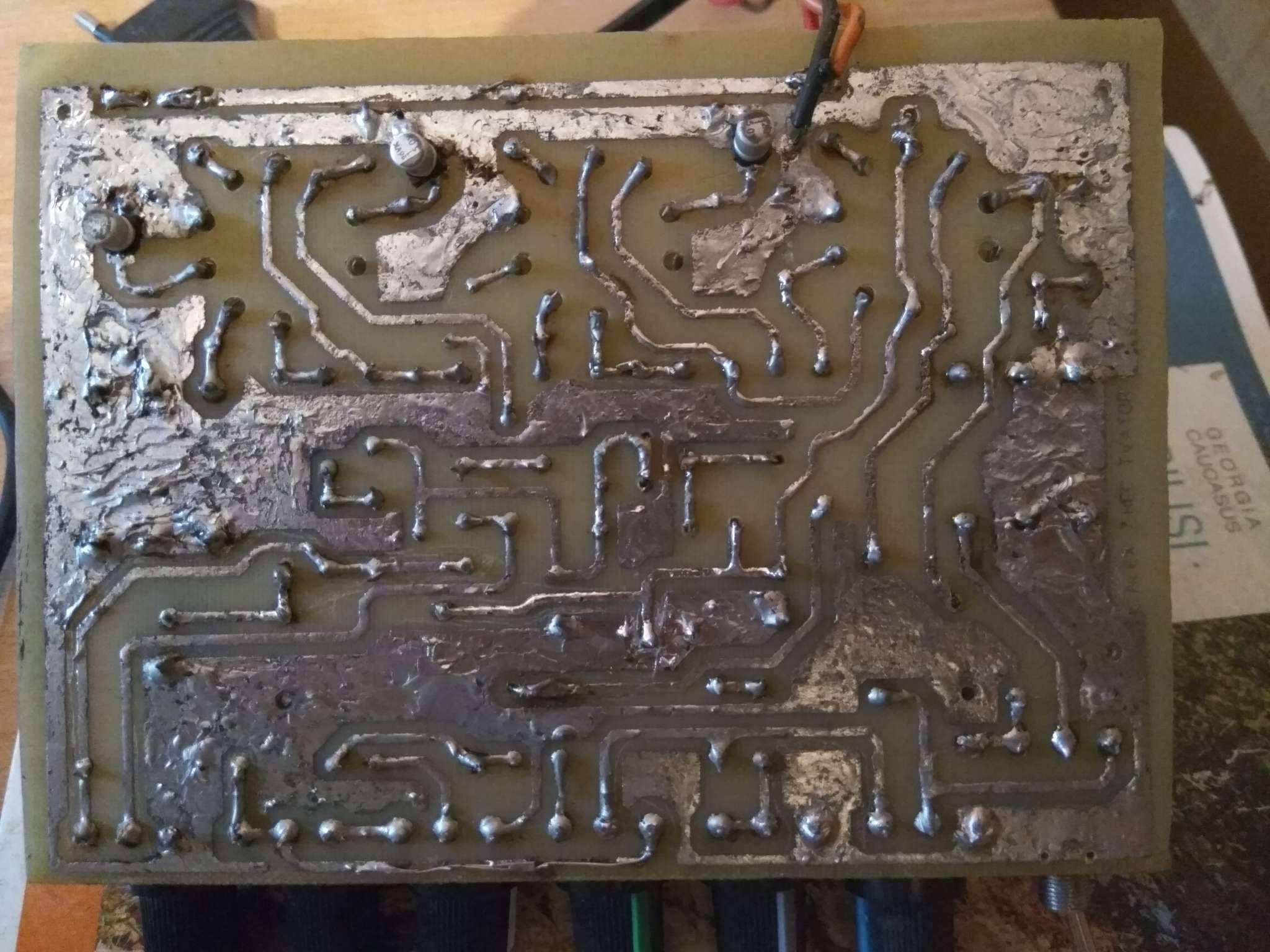

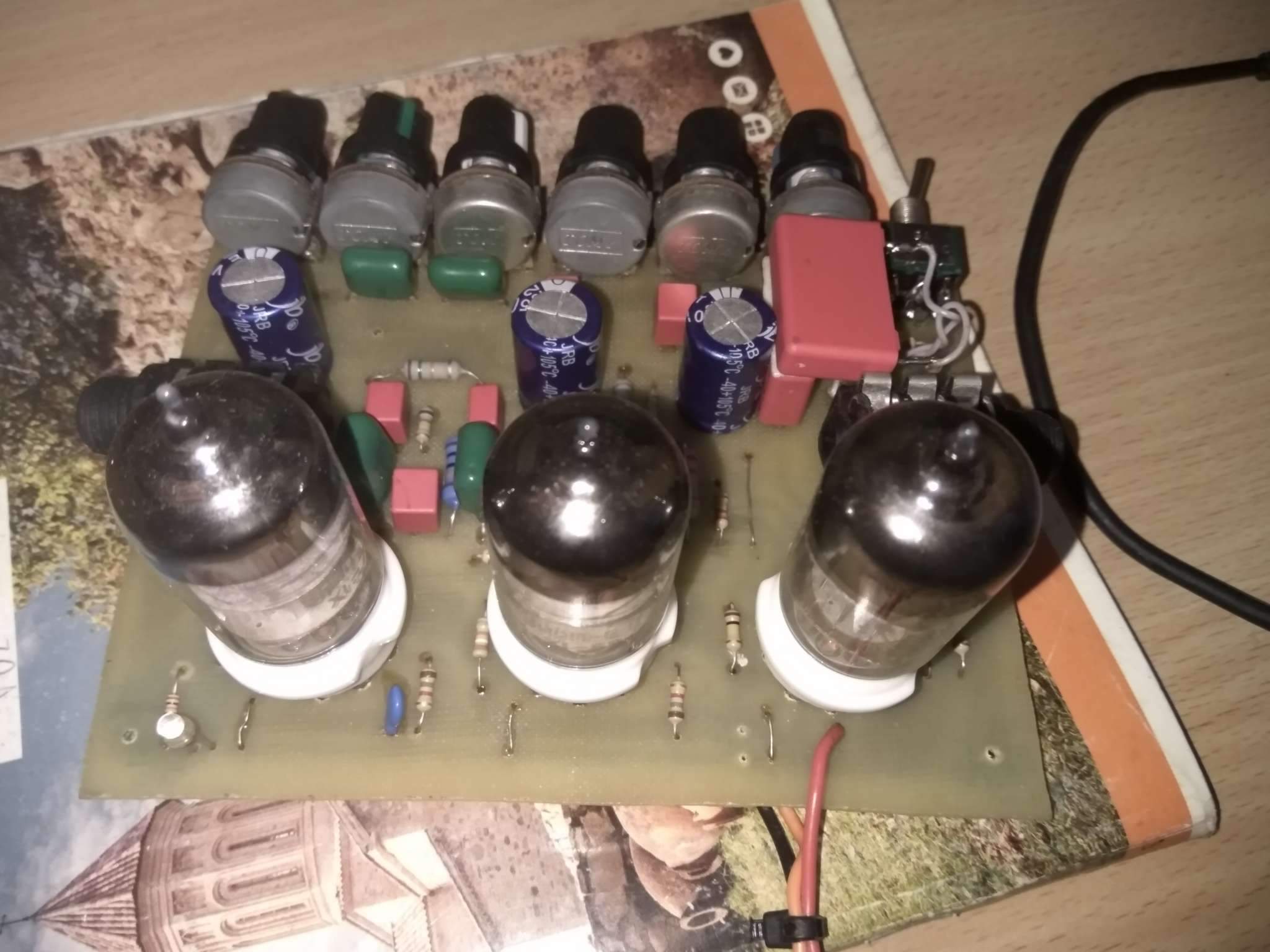

Топикстартеру спасибо за удачную разводку платы, завелось сразу - не свистит, не пердит. Есть место потыкать приборами. Хотя и пришлось кое-что поменять, касаемо размеров элементов. Общая компоновка осталась по варианту ALEX-Z.

Делай подтяжку накала как в схеме бульдозера. Третья лампа тебе спасибо скажет. Горят реально EHки.
ИМХО 6п14п ректе вообще не подходят по звуку. Лучше сделать 50вт на 6п3с и просто не прибавлять громко, регулировать громкость петлей, звучит нормально, даже лучше чем с аттенюатором.

Спс за наводку. Поищу схемы.

Симуляция БП для мощника на 6п6с. Двухэтажное питание с фиксированным смещением от анодного. Режим 285/285/-19/Raa 8k
Какие приемлемые показатели по шумности БП? У меня получается по второй гармонике питания -40dbm в мощника и -60dbm в преде. Только активная нагрузка в симуляции.

Maxim Voloshin, катодный конденсатор средний на плате переверни, на левом совсем маркировку не видно.

По какой схеме собрал - оригинальная или ALEX-Z? Режимы какие?
Покаскадно промерь напряжение анод-катод и катод-земля, выложи.
У меня начинал рассыпаться низ, когда я поднял напряжение где-то до 320-340 на входе схемы ALEX-Z. В третьем (едит - втором) каскаде поставил шунт 5н анодного резюка на землю(как в оригинале) и стало гуд.

Да, собирал по схеме Алексея. Анодка на входе 270В, средней лампе 1 ноге 250В, на 8 ноге 105В,  на последней лампе 1 ноге 120В, на 8 ноге 170В при макс. гейне.
На катоде измеряю как с работы приду.

Собрал оконечник на 2х 6п6с. Фазик длиннохвост, AB1 335/330/-30 (так больше понравилось), Raa 8k, смещение - регулируемая фикса (от анодного). Смещение настраивал по звучанию. ООС копия меса, ток добавил с регулировку глубины.
В принципе - для дома пойдет. Динамик ток надо породистый достать штоль. У меня из vox ad15vt, ему низа не хватает.
