M1g, то не имею, то существенно. Ну вот не существенно - характер сохраняется по полной. Нюансы да, и при копировании или принципиальности имеют значение, но не более. Тут топик "ПО МОТИВАМ". Изначально цель получить просто результат.

M1g, выше

ВИМА тоже красит. И ЭПКОС красит. У каждого варианта свои краски. А хочется СЛО - ставь полиэстер, про который тут речь не шла. Ну очевидные вещи, а тебя все прет... Просто я начинаю со смеху давиться когда с серьезным видом начинается ВИМО-срач. Типа это приговор схеме. Трындец это, а не приговор! Не надо молодежи срать в уши и будет все ОК. Подрастет в скилле, поменяет на ОД, сравнит. А на данном этапе искать с неизвестным результатом - да кому это упало то вообще?

M1g, спор? Повторюсь - для начинающего просто полипропилен любой качественный пойдет без проблем. Пугать начинающих всякими ОД - ЗАЧЕМ? Результат от этого ну никак не изменится, а в типовом ЧиД ты ОД не купишь. Зачем тогда рекомендовать? Остальное больше выдумки, чем реальность. От применения ОД лучше играть не начнут, волосы шелковистее не станут, манна с неба не посыпется.

20BaLeN02,по порядку:
Брайт - 1нф на ручке гейна.
ОД - orange drop.
Про разделительные(межкаскадные).

Надо керамику

Вима разная бывает. В данном случае, нужна серии MKP, с рабочим напряжением не менее 400 вольт. Лично я не пробовал Epcos, но бытует мнение, что Wima все же будет получше. Но все это вкусовщина, и субъективные суждения. Будет лучше взять конденсаторы от нескольких производителей, и оставить те, которые больше понравятся. Да, придется немного заморочиться, но результат будет радовать гораздо больше, чем если собрать на кондёрах, которые кто-то со стороны посоветовал. А если хочется максимально приблизиться к оригиналу, то не взирая на личные предпочтения, нужно ставить то, что стоит в оригинале.

В общем заказал пока детали с Diy-Tubes, вчера забрал. Заказывал там также корпус 1590XX (145х121х39мм). Сейчас сижу, думаю, как всё вместе с трансформатором туда влезет?
Основная плата 125Х90, БП - 63х45. Вижу 3 выхода:
1) Потенциометры идут параллельно меньше стороне корпуса, как здесь. Соединив как есть, я могу получить общую плату размерами 135х125, но одна сторона всё равно не влезет, можно мм 5 попробовать убрать. Потенциометры здесь можно направить как вбок, так и вверх.
2) Единая плата(во вложении), потенциометры параллельно меньшей стороне корпуса. Там 125х150. Укоротить с обеих сторон, На 5-7 мм, крутилки тоже можно будет как вверх, так и вниз. Вообще хотелось бы вверх.
3)Потенциометры идут параллельно большей стороне корпуса, смотрят вверх, как здесь. Сделал БП поменьше, вышло 39х48. Если сделать как здесь, то можно убрать ещё где-то 5 мм от 90. Но так тоже скорее всего будет не хватать мм 5-7.
4)Видел вариант, где блок питания построен на NE555 и питается от 6В 2.2А
Но, наверно, так не влезет, даже если укротить плату. Я немного не понял с питанием, там только 6В надо, и они преобразуются в нужное напряжение? Тогда можно купить просто подходящий блок питания, и не покупать трансформатор?
Ещё есть где-нибудь разводка платы, где потенциометры смотрят вверх?
Это только с платами, а ведь ещё трансформатор. Размеры у него 54х45х44, по высоте он никаким боком не встанет.

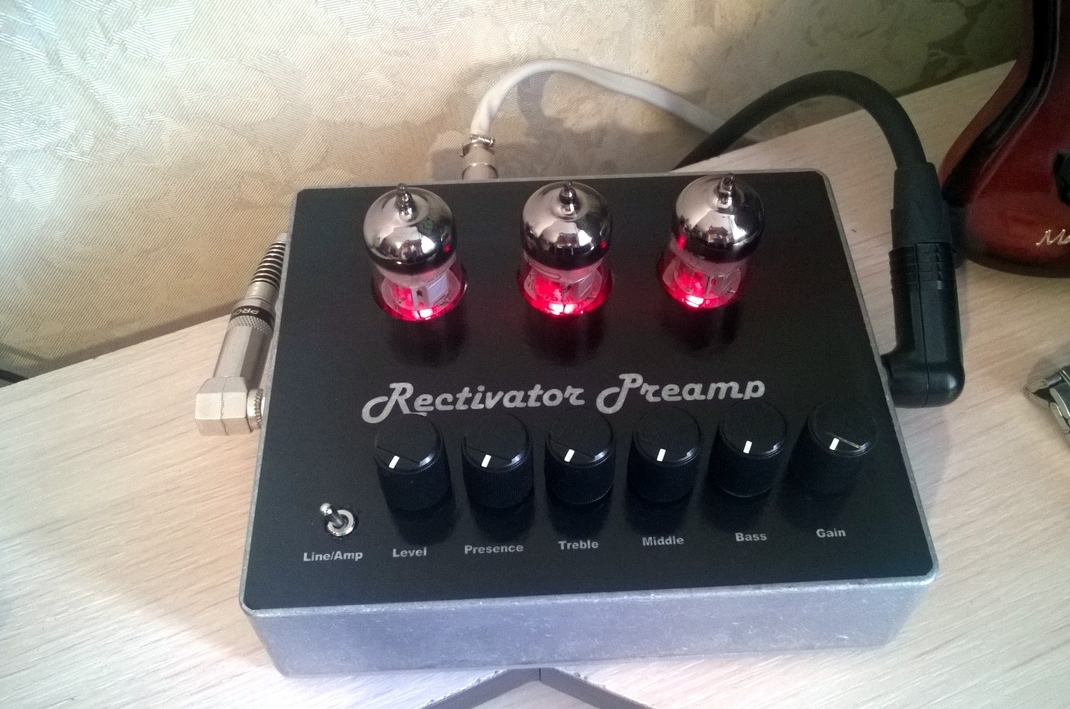

sasha_g, вы, как я понял, в таком же корпусе собирали. Верно? Как вы туда всё уместили? Или БП снаружи?

Для такого блока питания

такой трансформатор подойдет
 https://www.chipdip.ru/product/tp114-1
и что такое FAN на этой плате?
