Всем гитаристам и электронщикам Привет! ))

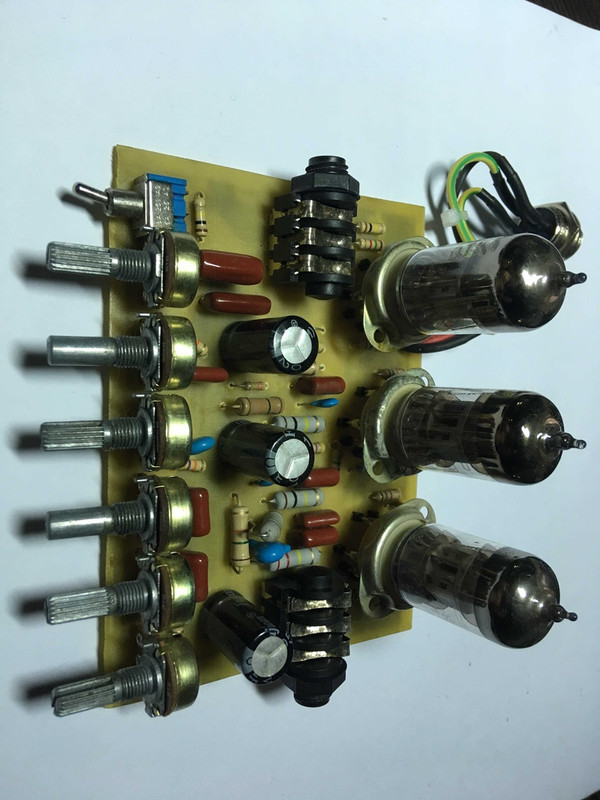

Собрал все по схеме, БП на NE555 для работы от 9в. БП работает, анод выставил 250в подстроичником, накал БП выдает 8.2 в на холостом замере. Теперь что касается самого преампа. Накал лам идет, ламы хорошо разогреваются, светодиод горит. Когда трогаешь выходной джек, помехи есть, и первые три переменных резистора аналогично, а вот входной джек почему то не работает, и переменные резисторы напротив него тоже не создают фон если затронуть, или может совсем совсем слегка. лампы все три работают. На входном джеке нет сигнала, эффект не создается. Подключаюсь в обычный 15 вт комбик маршал.
В чем проблема не пойму, подскажите пожалуйста, что можно проверить посмотреть. До этого схема точно работала у друга, но запускал он тогда от трансформатора и играл через обычные колонки. Пролежала потом года три, джеки немного окислились, но не в них причина, так как выходной джек работает, а входной совсем мертвый. Попробовал поменять все лампы, помыл плату, пропаял заново все контакты. Не помогло. Но джеки окисленные не стал менять, думаю все равно не в них причина.





... и добавил:

Тут можно подключить насколько я понимаю 9 вольт постоянки, по этой схеме они и дадут 6 вольт переменки))) То есть грубо говоря например взять крону 9 вольт и постоянно ее крутить меняя полярность, она выдаст 6 вольт переменки. Что то такое мне пытался объяснить один знакомый электронщик)) Поправте если кто в теме.

Lavr, ненуачо? Если вечером жахнуть литр- полтора, то на утро вполне можно выполнить эту операцию с частотой 50Гц
Руки сами исполнят, на рефлексах
А серьёзно - я бы сходил к этому знакомому электронщику, вручил ему батарейку и заставил исполнить на личном примере...

Здравствуйте! Спасибо что ответили  по Месса Буги)) Нашел проблему, все заработало, были проблемы с питанием анодным. С питанием и сейчас есть проблемы. Если через преобразователь на NE555 подключать блок питания на 12в постянки стабилизированный, то анодное напряжение можно в широком диапазоне выставить, но накал выдает 10в на лампу. Это же много. Если такой же блок минвеловский поставить на 9в , то анод можно накрутить до 260в, я выставил 240, на второй замерил уже было 214, на третей 100 по моему. Но накал опять высокий - 7.2 в. Подскажите, можно ли оставить накал 7.2 или лампы быстро сгорят? И 240в, на второй 214 и на третей 100 это нормально? Еще пробовал включать трансформаторный блок на 9 вольт не стабилизированный, он давал накал через преобразователь на плате преампа - ровно 6в, как у вас на видео. Но накал на первой лампе всего 216. Но он был 1 ампер и грелся, выше одного ампера пока не нашел. Да и сомнения - 216 вольт анод на превой лампе это нормально будет или уже мало и надо 240 все таки?

Решил сделать этот премп,  есть вопросы прошу помощи у гуру.
1. Есть желание в преамп запихнуть преобразователь на 320В по схеме от BSVi.  (делал его понравился , у меня он лучше работает чем на 555)
    В дальнейшем питать преамп от 12 В постоянки, но вопрос теперь 6,3В для накала ламп как сделать проще , что бы не раздувать схему?
    Сколько 3 лампы жрут по току?

2. И второй вопрос, если поставить 12АХ7,  кроме напруги накала в схеме еще нужно, что то пересчитывать в номиналах или переделывать?
    и где если можно подробней, ткните пальцем плиз?  Потому как чайник в вопросах ламп.

Решил сделать этот преамп

Дык лучше уже SRT собрать... а то три баллона на одноканальный преамп... не экономно как-то...

Да дело не в экономии !
А теперь плиз можно перевести , что такое SRT и чем лучше ?

СлоРектоТвин
лучше чем сабж)

Спасибо за подсказку  как то не увидел раньше
Наверное это то что я и хотел!!
Посмотрел на guitar-gear тему от инфы , что то грустно стало 27 страниц в принципе не много почитать но там куча схем и печаток , вообщем пока в голове ток кашаааа

Бегло посмотрел в шапке 2 схемы, есть сразу вопрос по питанию этого преампа.
На одной схеме анодка 395В. на другой 350В. так сколько вольт то ?
Если сделать повышайку по схеме BSVi для того чтобы питать от 12В. блока питания который специально делал для пидалборда.
 и размер корпуса преампа уменьшить за счет этого. да и не люблю я трансы внутри ставить

AZG ткни пальцем уж сразу какая  правильная без косяков печатка и схема естесно и на какие моменты нужно обратить внимание при сборке?
