Salexxx во рил да

Попробовать можно на накальную цепь два резистора по 100 Ом с искусственной средней точкой, или переменник проволочный 200-500 Ом. Или "подъем накального питания".
В сети описано много способов и приемов...

точняк то Salexxx

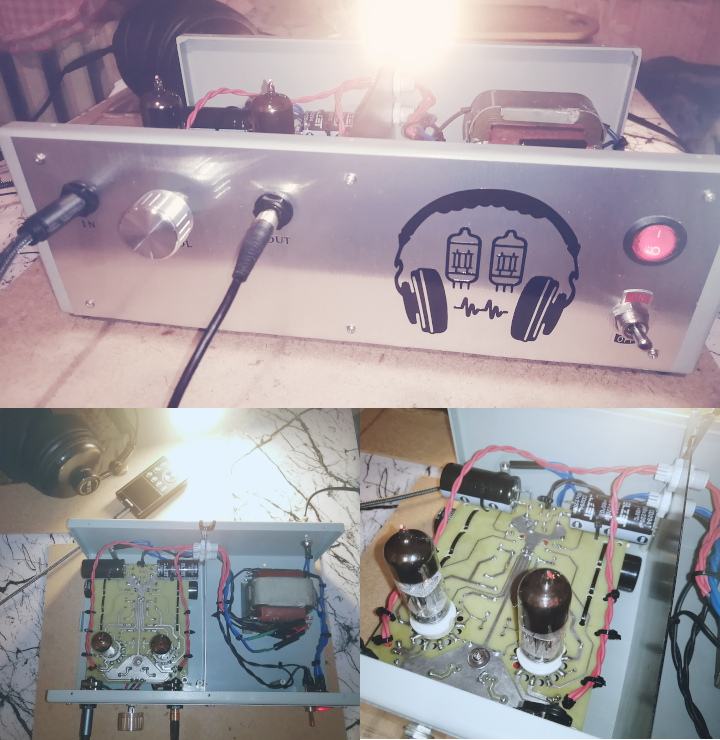

я тута сфорганил для ушей се усилок на 6н6п музыку слухать то
ну и в свой плеер импульсов в дырку для наушнкиво пихаю
ну когда за гитаркой рубаю
типа ламповый кончик
ну для гармоник всяких

как раз накал переменкой
6н6п почти 1А жрёт только одна лампа
я по два резюка то по 180 Ом на каждой лампе уронил об землю и воще ништяково тишина


вот тута мне спец весьма конкретно ответил чо да как
https://guitarplayer.ru/equipment-craft/lampovoe-usilenie-delimsya-poleznoj-informaciej/msg12415500/#msg12415500

ну короч смотри у меня одна 6н6п жрёт 800mA
а у тебя все три 6н2п-ев чутка больше всего лишь жрут
и нижний предел 5.9 вольт по datasheet
и резюки можешь поменьше ну по 100 Ом зарядить
я подаю 7.1 Вольту переменки без нагрузки
а с резюками и нагрузкой получаю на накале 6.7 Вольта переменных
ну потеря видишь не шибко большая
хз хз думай мож мой опыт те будет полезен

провода переменки косичкой плети

... и добавил:

Гитарный_Барончик, подправь ссылку (для Salexxx)

рил да верняк
исправил
и да верняк
те темы больше про анодку
ну да лан тож полезна то
спасибки что поправил

Salexxx, Так, уточните пожалуйста показания.
Измеряем все напряжения под нагрузкой.
На накальной обмотке переменное напряжение
Постоянное напряжение после моста на входе стаба (LM7812 надо полагать? )
Постоянное напряжение на выходе стаба.

Если есть средняя точка на резисторах, то неплохо бы уже нарисовать схему того, что спаяно в реальности, поскольку многие умудряются заземлять И среднюю точку И земляной вывод стаба. В результате получают тупо лишние 200ом нагрузки по накалу

а у тебя походу 12ax7 и накал постоянкой через стаб
тогда эти два резюка нафиг воще не нужны у стаба средняя нога на земельку падает

Вот вообще ни разу не обязательно
Средняя нога стаба вполне может не иметь контакта со схемной землёй, а средняя точка накала может быть притянута к потенциалу вольт эдак 40-60 если вдруг решено было питать постоянкой не только первый каскад, а вообще всю схему и в ней есть катодный повторитель с лампой, которая не держит большое напряжение катод-подогреватель.

Salexxx, Так, уточните пожалуйста показания.
Измеряем все напряжения под нагрузкой.
На накальной обмотке переменное напряжение
Постоянное напряжение после моста на входе стаба (LM7812 надо полагать? )
Постоянное напряжение на выходе стаба.

Если есть средняя точка на резисторах, то неплохо бы уже нарисовать схему того, что спаяно в реальности, поскольку многие умудряются заземлять И среднюю точку И земляной вывод стаба. В результате получают тупо лишние 200ом нагрузки по накалу

Да, все верно. Земля общая у lm7812 и общей точки резисторов. В общей схеме автора она общая даже с анодкой.

Её никто не отрывает и обязательно паяют. К минусу выпрямленного накала. Иначе стаб работать не сможет. Просто этот минус не соединяется с остальной землёй схемы.

о как
буду знать терь

Её никто не отрывает и обязательно паяют.

хотя это
я тут помозговал слегка
если мы за to220 корпус для линейника стабилизатора говорим именно 78** которые (ну распиновка их, не 79** которые отрицательные)
то это
если без средний ноги серию 78** юзать его то там ж дырка для крепления она ж тож что и средняя нога
верняк то или чего то путаю
во я и картинку в интернете нашел


это ж даж использовать можно
ну типа единственная точка касания с корпусом через гайку и болт в этой дырке удобно
да и воще все земли можно на эту гайку и свести нафиг
думаю в некоторых проектах нормас так будет

ну эт уже так просто мысли

Но минус накала в схеме у автора изначально сидит на корпусе. Ок, уберу резисторы. Проблема фона не решена. Буду ставить большие ёмкости по фильтрации.

если конкретно по этой теме
я свою плату в корпус не сажал
а так гляжу верняк да дело говориш
 единственное место касания будет тумблер слева который переключатель обычного выхода и буферезированого
если платку в железный корпус сунуть то тут то в этой точке и будет единственное касание в железным корпусом.

хотя просто мысли
если бы я свою платку решил оставить и пихал в метал корпус
то этот тумблер изолировал бы
а касание с корпусом фигачил на плате блока питания от этого же автора
там прямо по центру огромная площадь минусовая
вот туда бы и припаялся бы
и на корпус гайку.
ну эт так просто мысли.

Проблема фона не решена. Буду ставить большие ёмкости по фильтрации.

раскажи плиз что получится
интересно ж
