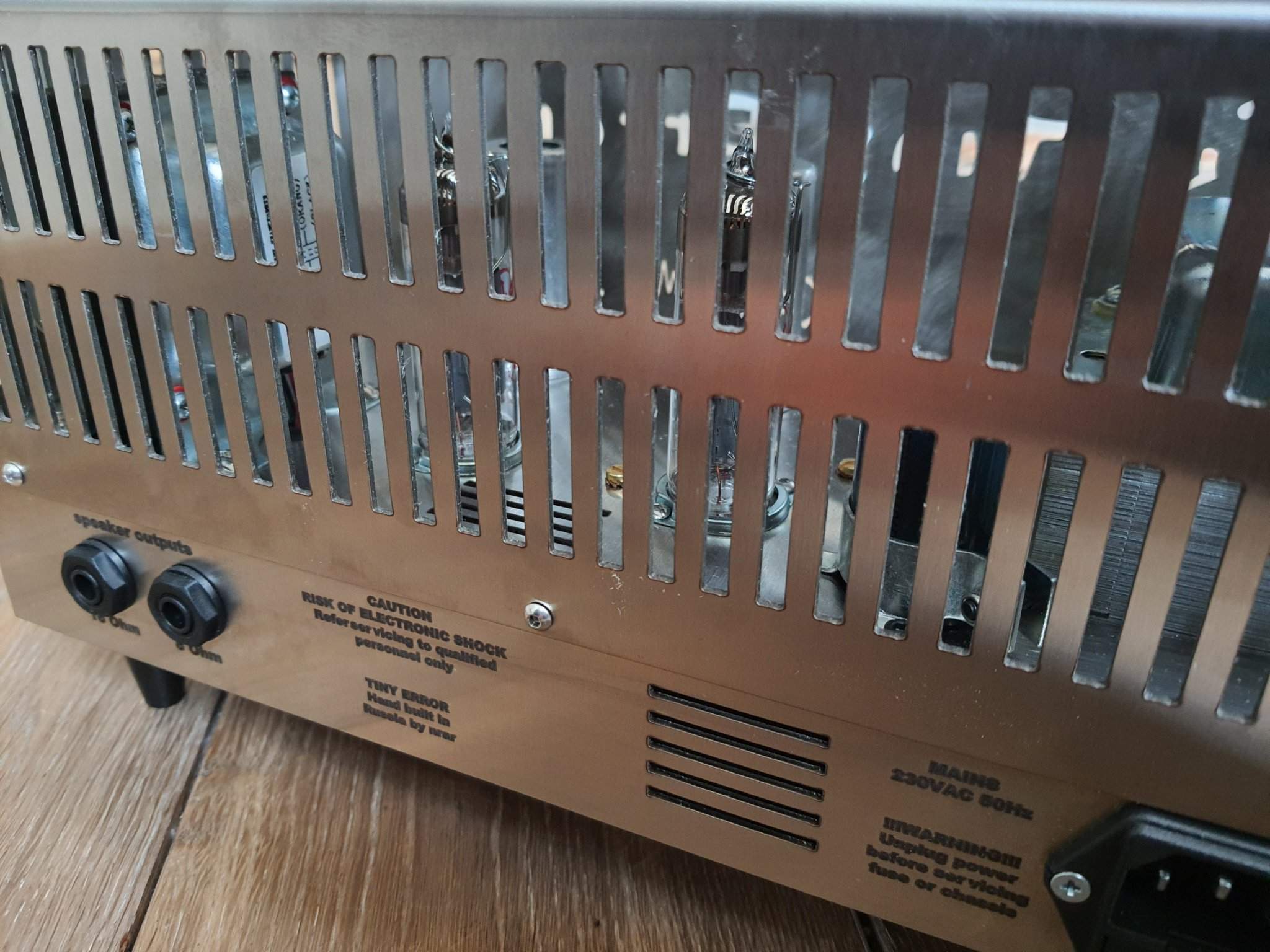

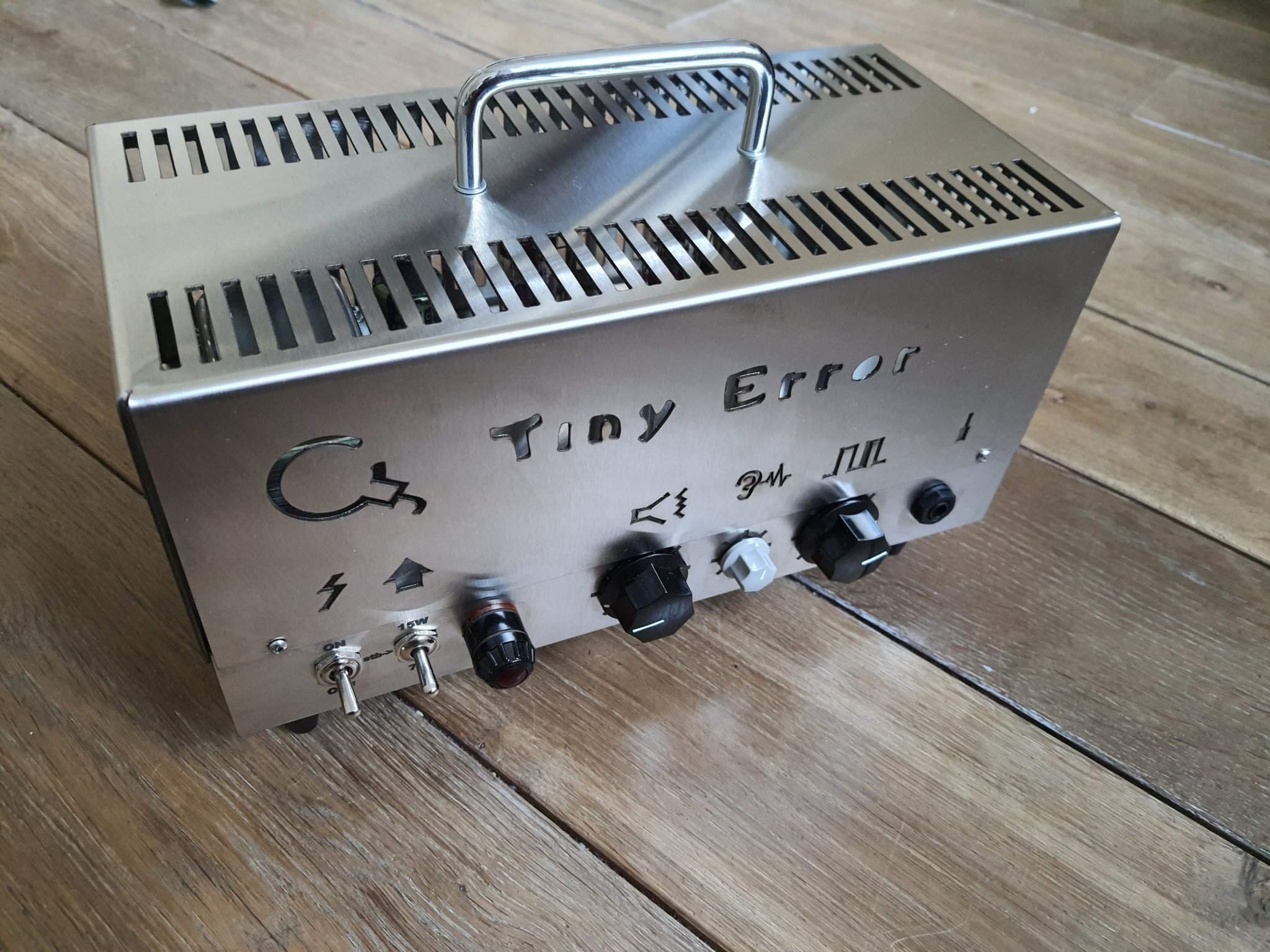

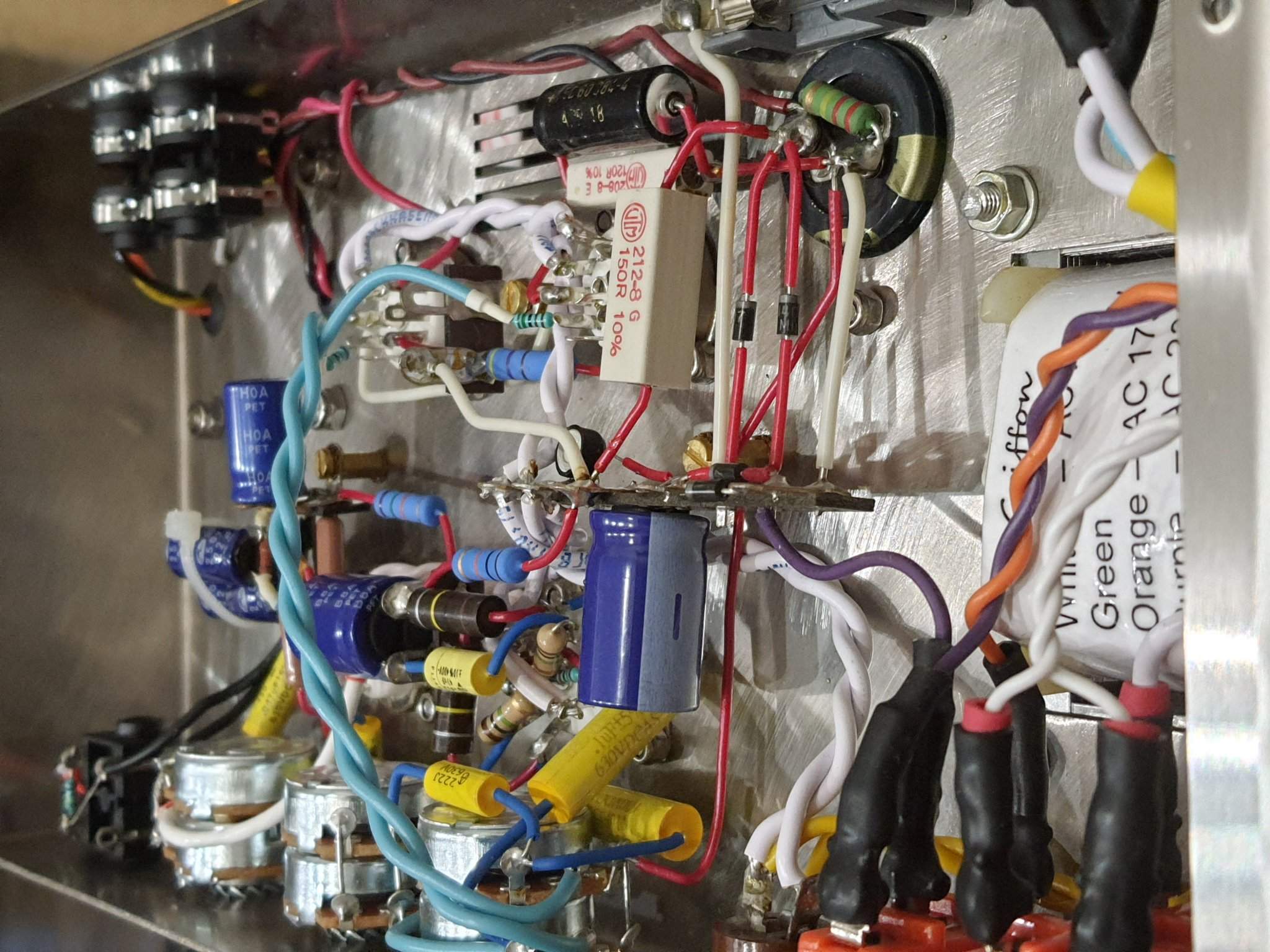

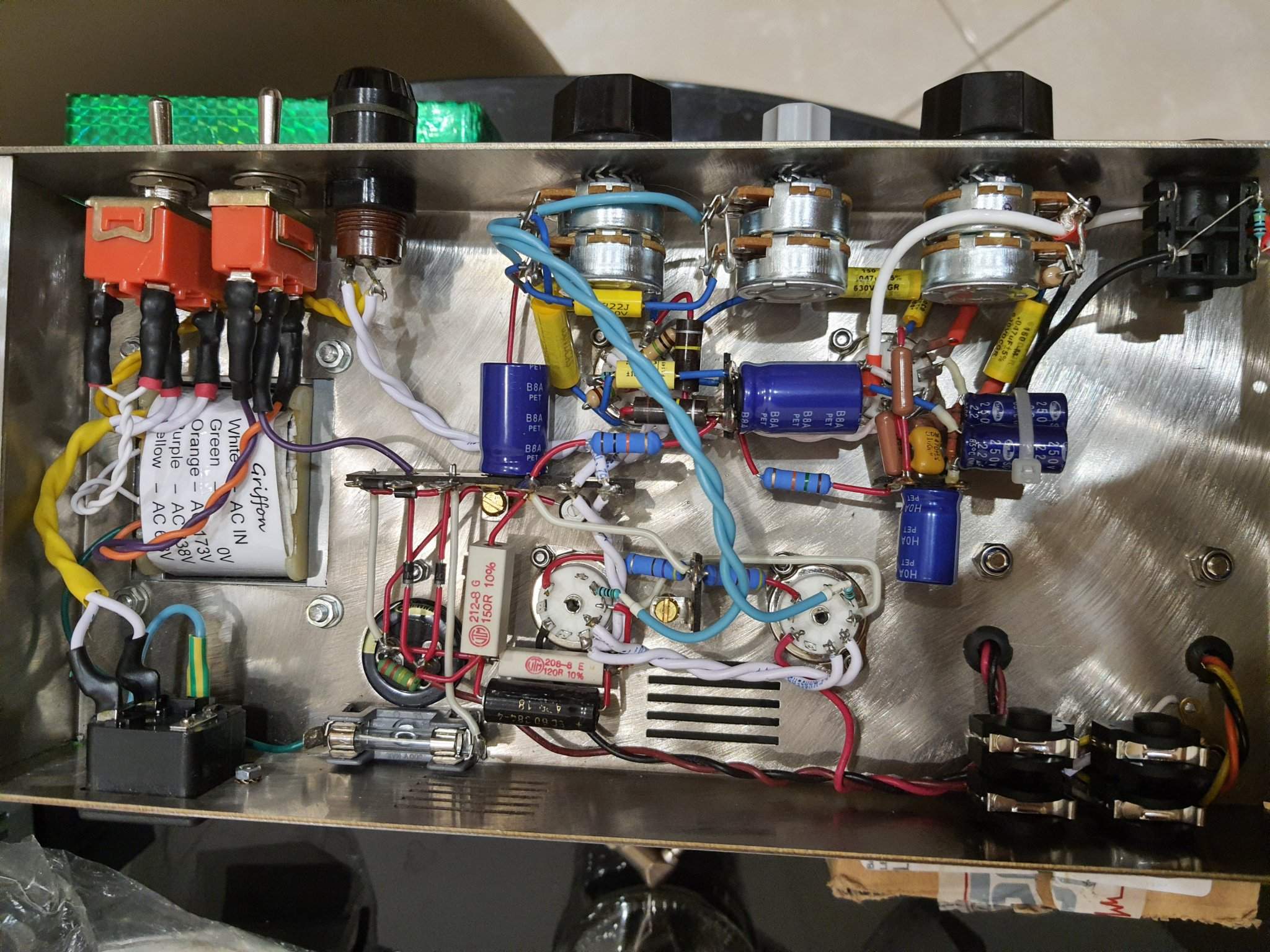

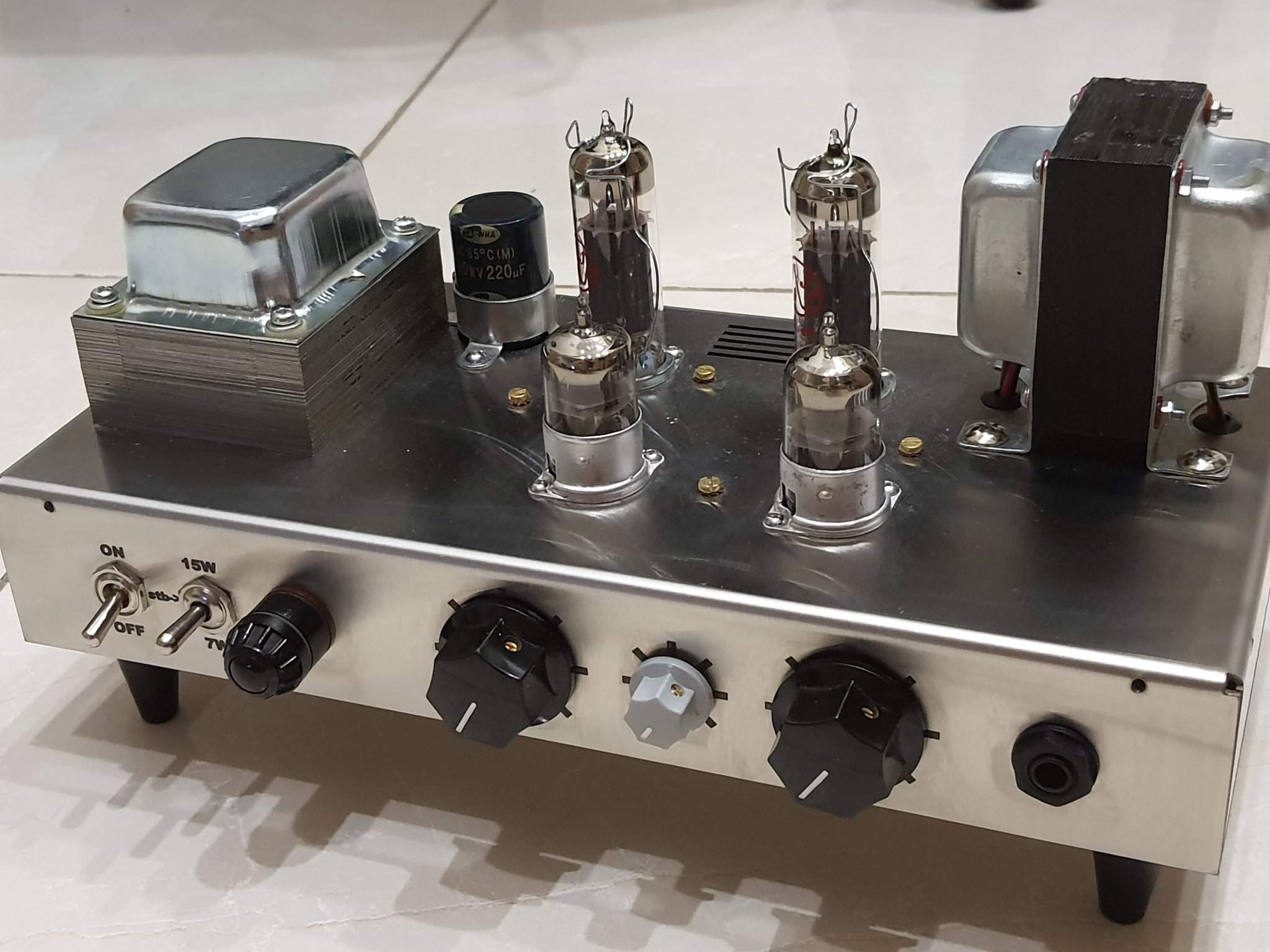

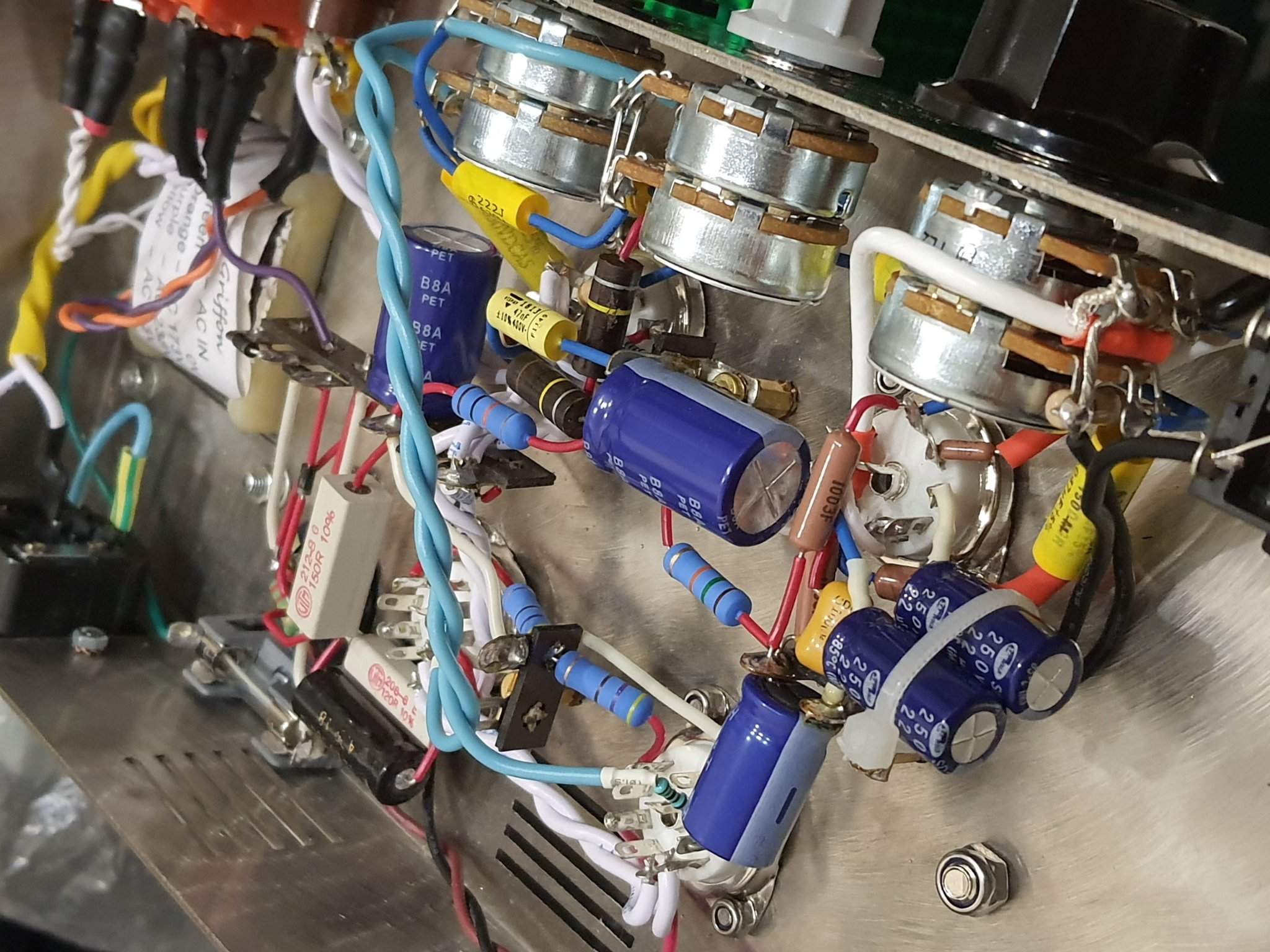

собрал и себе террор, как развитие VOX AC15.
По сути террор по концепции близок к AC30BM, т.е. выпрямление диодами, канал Normal на одном триоде в расчете на требл бустер на входе, если интересно - вот ссылка
https://fryerguitars.com/ac30bm-redesign-and-rebuild/Собирал с раздельными регуляторами гейна и без мастер-громкости, оказалось, что мастер-громкость все таки нужна (гейна у двух триодов очень много, вполне достаточно чтоб подгрузить фазик, и перегруз выходных ламп уже и не нужен оказывается.) Пока просто переделал регулятор Tone в мастер-громкость, закоротив конденсатор.
Вторая половина регулятора гейна, кажется, может быть заменена обычным делителем, так как устанавливается всегда где-то посредине.
А вот с частоткой первого каскада нужно еще поиграться, так как потенциал к хай-гейну не до конца реализован - чувствуется влияние конденсатора брайта, но для полноты картину хочу добавить регулируемый подрез НЧ, чтоб подчистить звук на перегрузе. Возможно, получится совместить его с ручкой гейна, использовав сдвоенный потенциометр. Тогда останется свободная ручка, на которую было бы можно повесить регулировку тембра, но я предпочел бы что-то типа биг маффовского тона. Пытаюсь сообразить, как подвесить подобное после фазоинвертора.

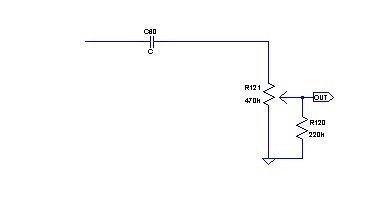

... и добавил:кажется, для гейна, подрезающего низ, есть очень простое решение
