Я уже задавал подобный вопрос в другой теме, но т.к обстоятельства несколько изменились решил создать новый топик.
Удалось мне выкупить за 200 рублей два трансформатора:

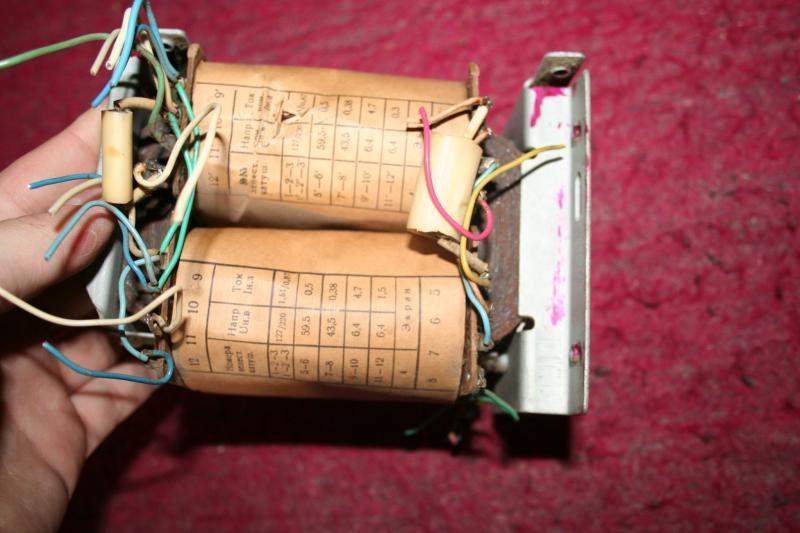

ТС180-2

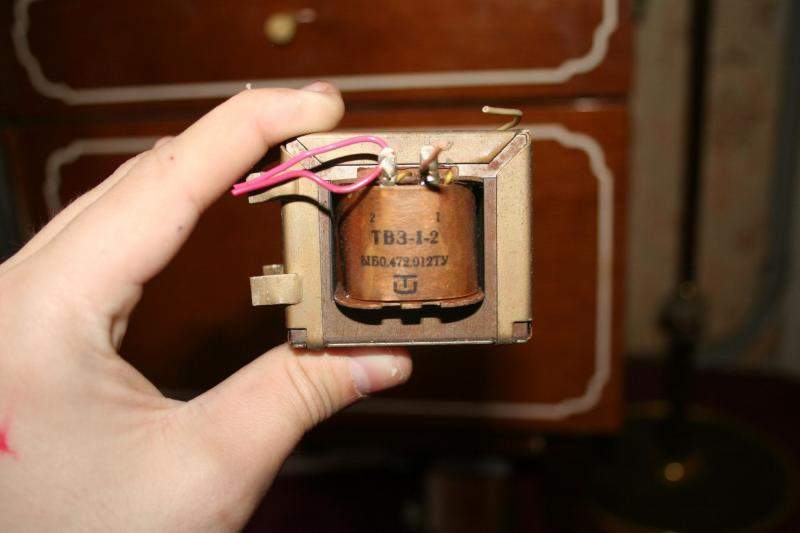

ТВЗ 1-2
Появилась возможность собрать мечту - домашнюю ламповую голову.
Основные требования:
-Небольшая мощность ( что то около 3-5 ватт)
-Средняя сложность ( паяльник в руках держать умею, но с ламповой техникой дел не имел)
-Желательно наличие двух каналов, клин и модерн драйв, если же сиё невозможно с данными трансами, то один клин канал
-Наличие разрыва
На данный момент два варианта: AZG (http://www.aznaur.spb.ru/azgschemes/azg-amp-15.jpg) или же чамп (http://guitarplayer.ru/attach/104468-163488.jpg)
Хотелось бы услышать от форумчан, какой же усилитель выбрать и каким образом коммутировать обмотки у силовика, для получения нужных напряжений ( не очень понимаю в чем разница у выходов со штрихом и без, не имел опыта работы с трансформаторами. Фотографии трансов прилагаются:

у меня на таком трансе томат пашет хороший трансформатор но большой и тяжелый для получения нужных напряжений соединяешь обмотки последовательно . напруги смотришь в таблице на самом трансе и припаиваешь выводы на нужные клеммы . номера с рисками и без , если память не изменяет это одинаковые клеммы на рвзных половинках транса

... и добавил:

и поищи схему подключения входного напряжения , там чутка по хитрому сделано

Evilguard, начни с Чампа. Сделай что-нибудь рабочее. Если после этого желание не пропадет, сделаешь то, что хочешь. Как раз опыта наберешься.

Можешь еще вот эту вещь попробовать собрать 3 лампы и честных 10-15 ватт получишь:



Но тут только Клин, на максе Гейна получишь Кранч.

Блин, выходник может не потянуть... тогда только Чамп.

Судя по схеме чампу надо 6,3в 1А, 5в 3А, и два раза по 280в 80мА
На силовике же имеется 6,4в 1,5А ( думаю сгодится) 6,4в 4,7А ( ампераж высоковат уж больно, надо 3А при 5в) и обмотки примерно по 60 и 44 вольта, даже если эти обмотки на обоих катушках имеются и их складывать, то больше 210в не получится, знаю что ламер, но как же поступать?

Evilguard, невижу проблемм в постройке усилителя из кусков. В нехватке напряжения темболее....

А если 220В со вторчике в мостовую схему загнать угадай сколько будет?


ЗЫ: есть такое подозрение, что транс лучистый(не в плане светится) как фекальная масса, поэтому онли клин или придётся его экранировать.

диоды лучше всего ультрабыстрые µF4007 (не путать с 1N4007!) или просто быстрые FR207. конечно, можно и обычные выпрямительные, но с ними будут шумы переключения.

Тэкс, выходит так , разбираюсь как цеплять силовик, выводы 1 и 1' в сеть, выводы 2 и 2' замыкаю 11 и 11' к 7 и 8 лампочки 1579, 12 и 12' к 2 и 7 выводам 6V6,
9 и 9' к 2 и 8 выводу 5Ц4С ( через диодный мост как я понял) 3 и 3' последовательно с 5 и 5' и идут на 4 и 6 выводы 5Ц4С, 6 и 6' на землю, 4 и 4' у трансформатора соединяю, все ли верно, или перепутал что то?
Выходник ТВЗ-1-2 1 и 2 к 3 лапке 6V6 и дорожке, а 3 и 4 к динамику
Речь об этой схеме чампа http://guitarplayer.ru/attach/104468-163488.jpg

Я вот тоже опасаюсь, надеюсь что кто то подскажет и поможет с ним разобраться, по проще не найду, этот то достался нелегко.
