Re: Собираю Engl 530 (заново)
« Ответ #15 : Февраля 07, 2026, 15:08:33 »
xmegacorel, Для преампа или мощника? Если преамп, то можно по бокам. Там нагрев небольшой и принудительной вентиляции не требуется. Для мощника все по другому и возможно придется вентилятор поставить. И лучше сквозная вентиляция.

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 316
  • контрабандист грусти
Re: Собираю Engl 530 (заново)
« Ответ #16 : Февраля 07, 2026, 15:18:18 »
xmegacorel, нужны отверстия над лампами и где-нибудь снизу по бокам. Горячий воздух от ламп будет подниматься вверх, затягивая холодный воздух снаружи, который пройдётся по всему корпусу. Лишним точно не будет

Оффлайн xmegacorel Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • GuitarPlayer.Ru fan!
Re: Собираю Engl 530 (заново)
« Ответ #17 : Февраля 07, 2026, 19:55:13 »
да, преам с 2-мя лампами и стабилизированный накал. Кажется что сбоку норм, учитывая что сверху может еще чего то стоять. Но это в худшем случае

Оффлайн xmegacorel Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • GuitarPlayer.Ru fan!
Re: Собираю Engl 530 (заново)
« Ответ #18 : Февраля 19, 2026, 23:30:20 »

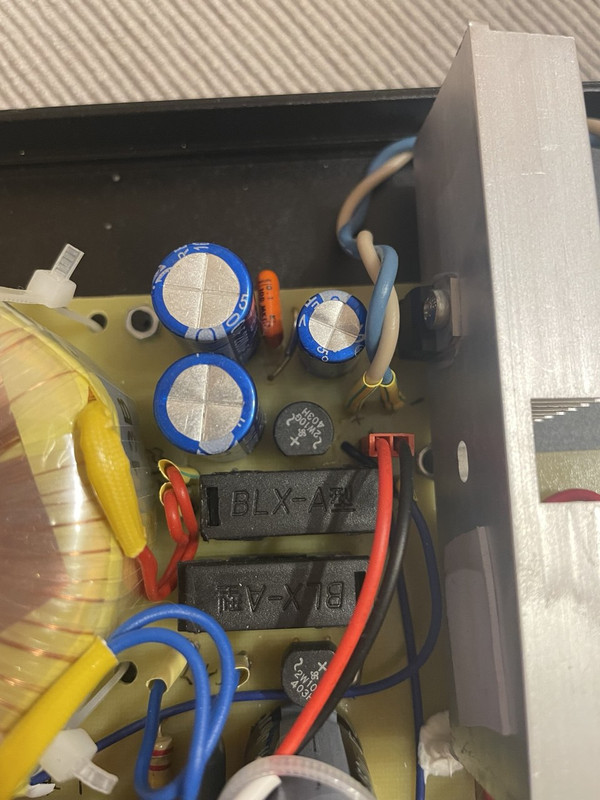

столкнулся с след проблемой, накал ламп питается от стабилизированных 12В, стабилизатор LM7812 поставил на здоровенный радиатор и он даже не теплый,
а вот диодный мост после пару минут работы дошел до 50 градусов и это причем со снятой крышкой, как лучше поступить?
- перепаять на чего то более мощное или приклеить термопроводящим клеем небольшой радиатор?



... и добавил:

тут конечно места - не фонтан как много (

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираю Engl 530 (заново)
« Ответ #19 : Февраля 19, 2026, 23:43:11 »
Этот мост хоть и на 2 ампера, но тянет вдвое меньше. лучше поставить более крупный мост на 3А. Можно даже найти вариант с отверстием и закрепить его на радиаторе. Остальное проводами.

Оффлайн xmegacorel Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • GuitarPlayer.Ru fan!
Re: Собираю Engl 530 (заново)
« Ответ #20 : Февраля 20, 2026, 08:21:32 »
там 2 баллона: значит 300мА, то есть даже 1А моста за глаза.
Термопроводящий клей это ок с радиатором?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираю Engl 530 (заново)
« Ответ #21 : Февраля 20, 2026, 08:24:21 »
Это так кажется. Стартовые токи холодных нитей учитываем? Так то да. 2А за глаза, но с крупным корпусом. Эти мелкие круглые на нормальную работу не приспособлены.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Собираю Engl 530 (заново)
« Ответ #22 : Февраля 23, 2026, 06:22:00 »
Цитата: xmegacorel от Февраля 07, 2026, 15:01:29


Я бы, плату с лампами, зафиксировал уголком, либо герметиком. На худой конец, китайскими термосоплями, черными.  :hmmm:

Уж больно не надежно выглядит эта конструкция... плата, припаяна к штырькам... ну такое себе. Со временем, от натяжения проводов, ламп и тряски, отвалятся дороги от текстолита и треснут.  :7:

Оффлайн xmegacorel Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • GuitarPlayer.Ru fan!
Re: Собираю Engl 530 (заново)
« Ответ #23 : Февраля 23, 2026, 18:51:46 »
а китайские сопли: это "жидкие гвозди"?
получается ими со стороны ламп залить аля стойку?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Собираю Engl 530 (заново)
« Ответ #24 : Февраля 23, 2026, 19:11:20 »
Цитата: xmegacorel от Февраля 23, 2026, 18:51:46
а китайские сопли: это "жидкие гвозди"?
получается ими со стороны ламп залить аля стойку?

Китайские сопли - это термоклей.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Собираю Engl 530 (заново)
« Ответ #25 : Февраля 23, 2026, 19:42:01 »
в вашем уезде проблемы с разъёмами?

Оффлайн xmegacorel Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • GuitarPlayer.Ru fan!
Re: Собираю Engl 530 (заново)
« Ответ #26 : Февраля 23, 2026, 19:51:09 »
Цитата: kynep от Февраля 23, 2026, 19:11:20
Китайские сопли - это термоклей.

посмотрел на ютубе что это такое: спасибо, попробую

... и добавил:

Цитата: xmegacorel от Февраля 23, 2026, 19:51:09
посмотрел на ютубе что это такое: спасибо, попробую

скорее у меня с прямотой рук, не могу сделать так же, как на заводах делают
а китайские гребенки не фиксируются нормально, я на них только светодиоды подключаю, если вылетит, пофиг

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10310
  • DIYng Fetus
    • http://cathar.ru
Re: Собираю Engl 530 (заново)
« Ответ #27 : Февраля 24, 2026, 06:39:44 »
xmegacorel, предлагаю выпаять гребенку и вместо нее собрать из нормальных проводов "шлейф"
тот ще мгшв-0,12+таскер какой-нибудь не толстый и вуаля

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 95601
  • Санкт-Петербург
    • AZG CUSTOM
Re: Собираю Engl 530 (заново)
« Ответ #28 : Февраля 24, 2026, 07:14:54 »
Ничего страшного нет в таком креплении платы. Тут вопрос в том, что через гребенки надо разводить все. Т.е. и накал и земли панелек (нафига в металлическом корпусе?) и все остальное. Катодные цепи можно смело на эту же плату. Все будет держаться годами даже в самых жестких условиях.

А тут накал толстенными проводами и наверху платы. Создает очень мощное усилие. Зачем там вообще такого калибра провод? С накалом на 6.3В хватит и 0.5 квадрата. Если на 12.6В, то и 0.25-0.3.

Оффлайн xmegacorel Автор темы

  • Новичок
  • *
  • Сообщений: 50
  • GuitarPlayer.Ru fan!
Re: Собираю Engl 530 (заново)
« Ответ #29 : Февраля 24, 2026, 19:52:16 »
Цитата: Dying Fetus от Февраля 24, 2026, 06:39:44
xmegacorel, предлагаю выпаять гребенку и вместо нее собрать из нормальных проводов "шлейф"
тот ще мгшв-0,12+таскер какой-нибудь не толстый и вуаля
а зачем? я заменю экранированные провода на шлейф?

... и добавил:

Цитата: AZG от Февраля 24, 2026, 07:14:54
Ничего страшного нет в таком креплении платы. Тут вопрос в том, что через гребенки надо разводить все. Т.е. и накал и земли панелек (нафига в металлическом корпусе?) и все остальное. Катодные цепи можно смело на эту же плату. Все будет держаться годами даже в самых жестких условиях.

А тут накал толстенными проводами и наверху платы. Создает очень мощное усилие. Зачем там вообще такого калибра провод? С накалом на 6.3В хватит и 0.5 квадрата. Если на 12.6В, то и 0.25-0.3.

там 0.75mm^2,  очень удобный провод, хорошо гнется, крепкий и толстая изоляция.
в любом хозяйственном магазине продается, + еще 2 цвета. Одни плюсы.
« Последнее редактирование: Февраля 24, 2026, 19:55:21 от xmegacorel »
