Автор Тема: Собираю голову point-to-point  (Прочитано 1961 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Sergius_ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 151
Собираю голову point-to-point
« : Апреля 03, 2012, 16:59:47 »
Собственно усилитель с преампом BOGNER TG SHARPна 12AX7EH. Усилитель мощности на паре 6п3с-е.

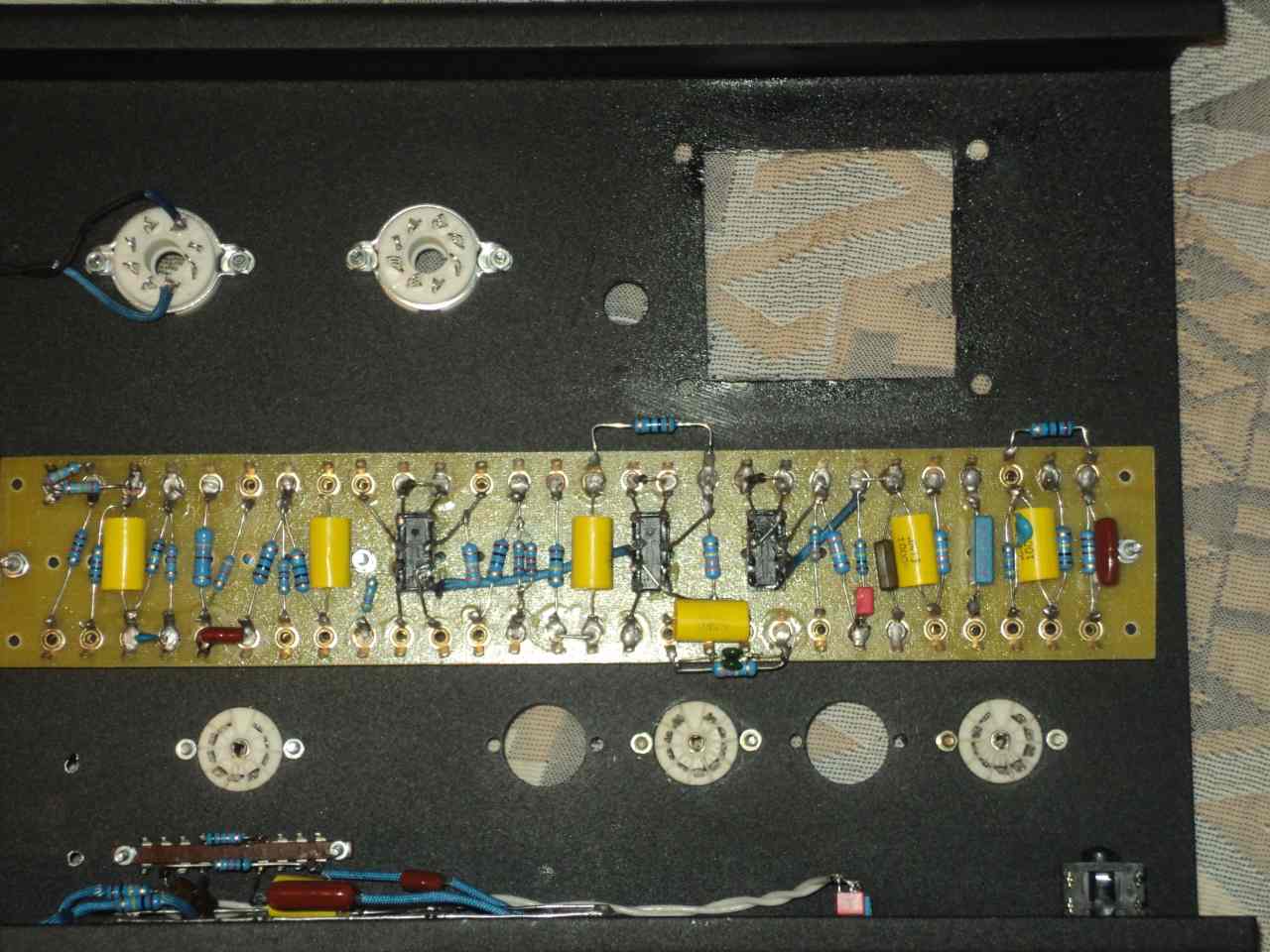

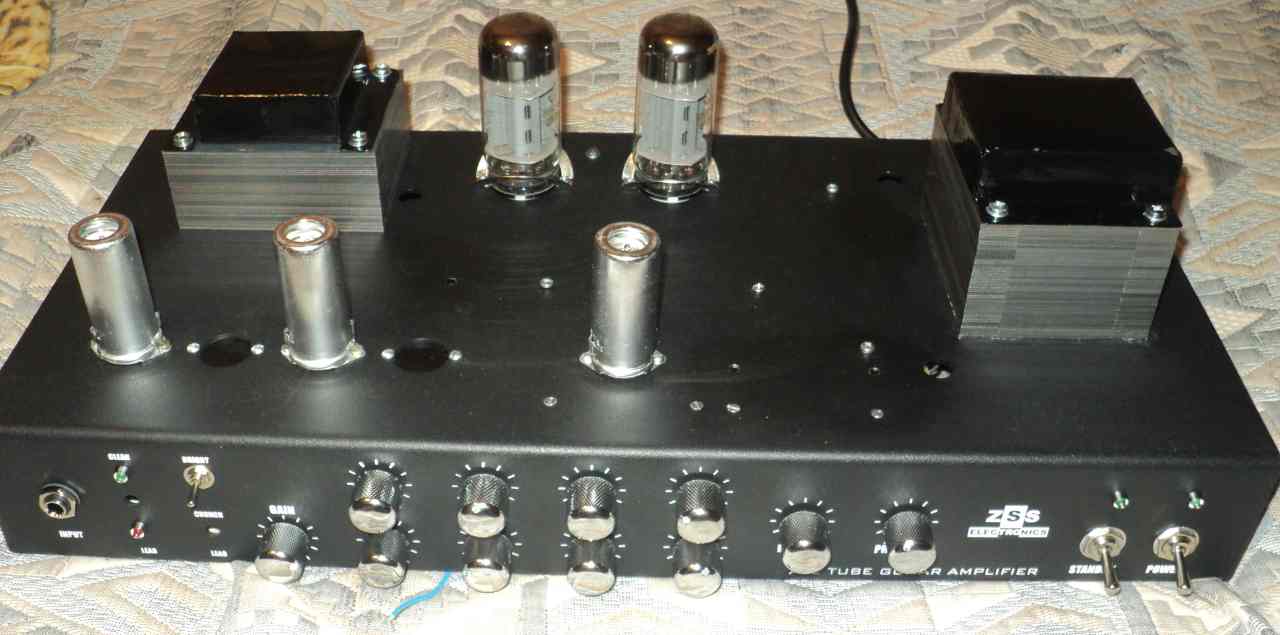

фото начала работы:

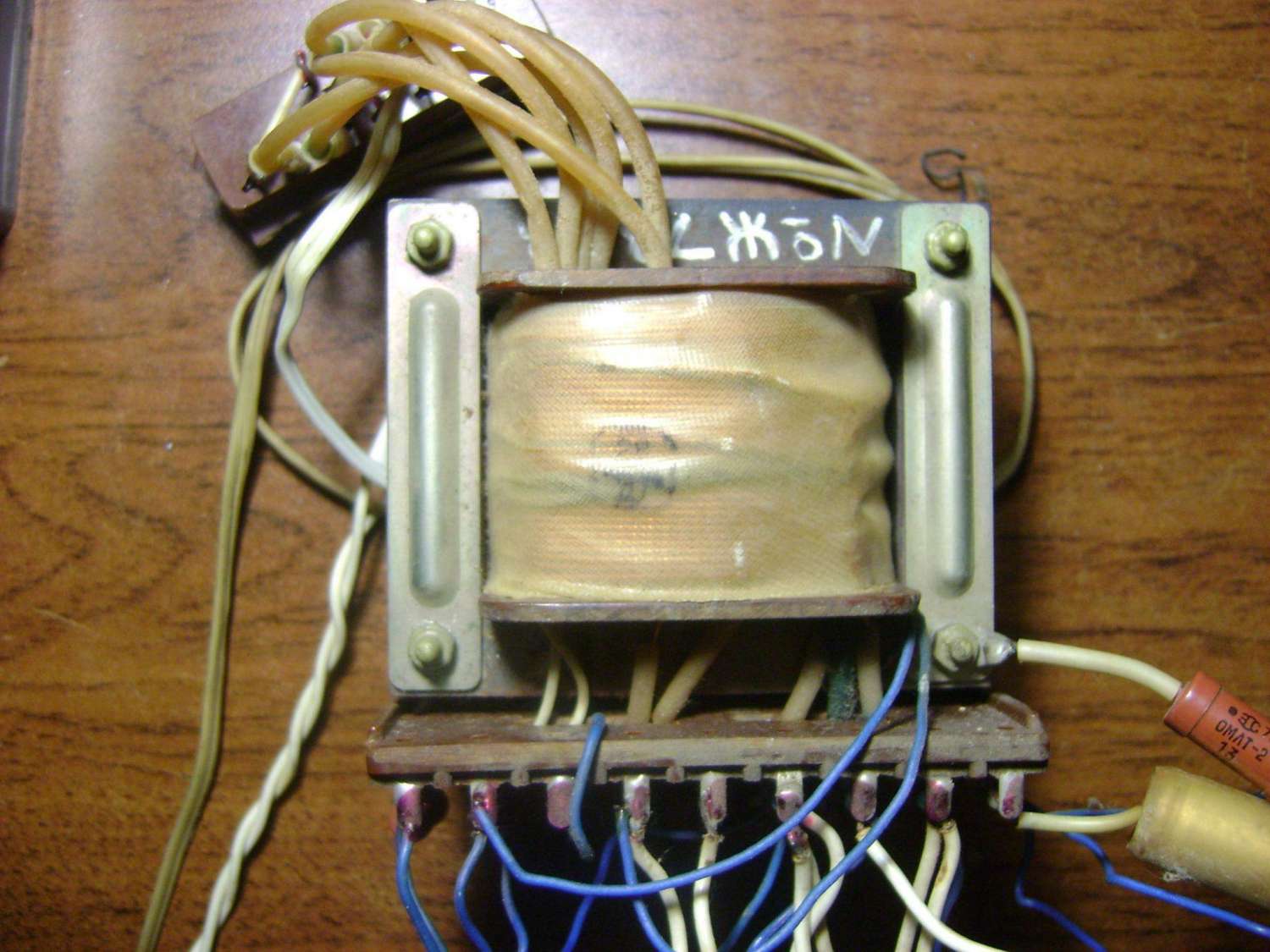

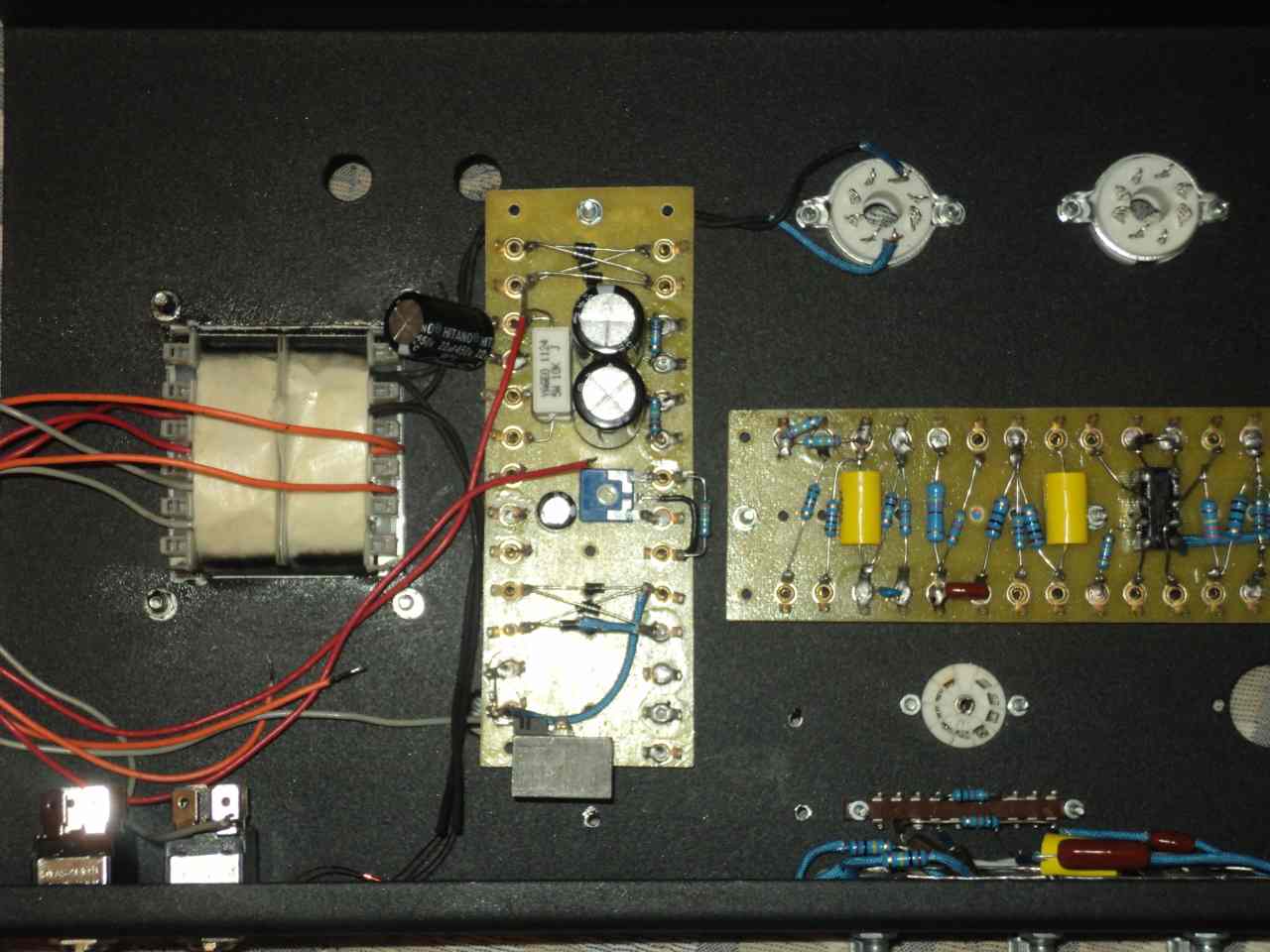

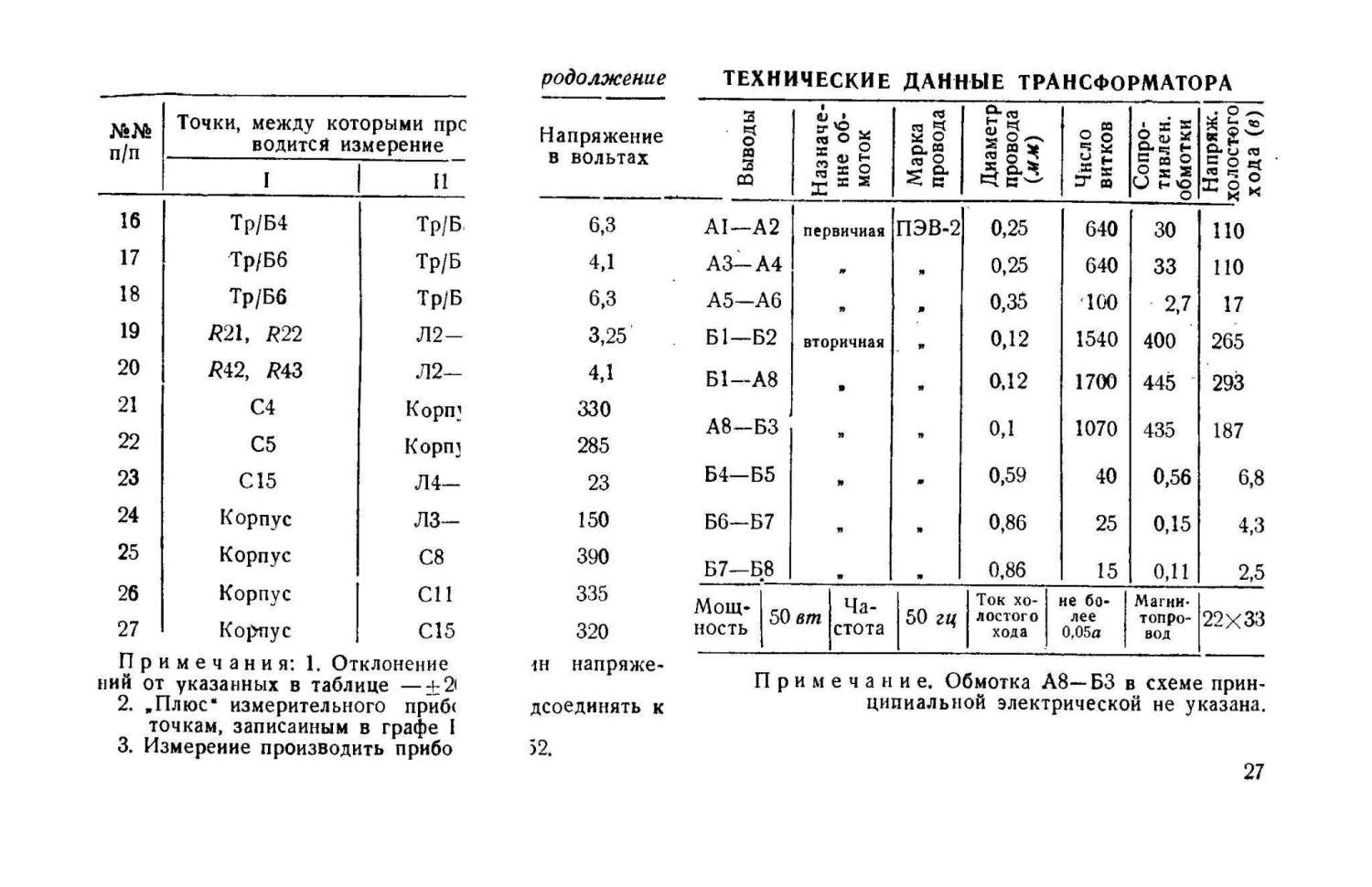

Первоначальный вариант силового трансформатора мне не понравился и я его в итоге перемотал. Теперь индукция 0.85Тл и ток ХХ 25мА.

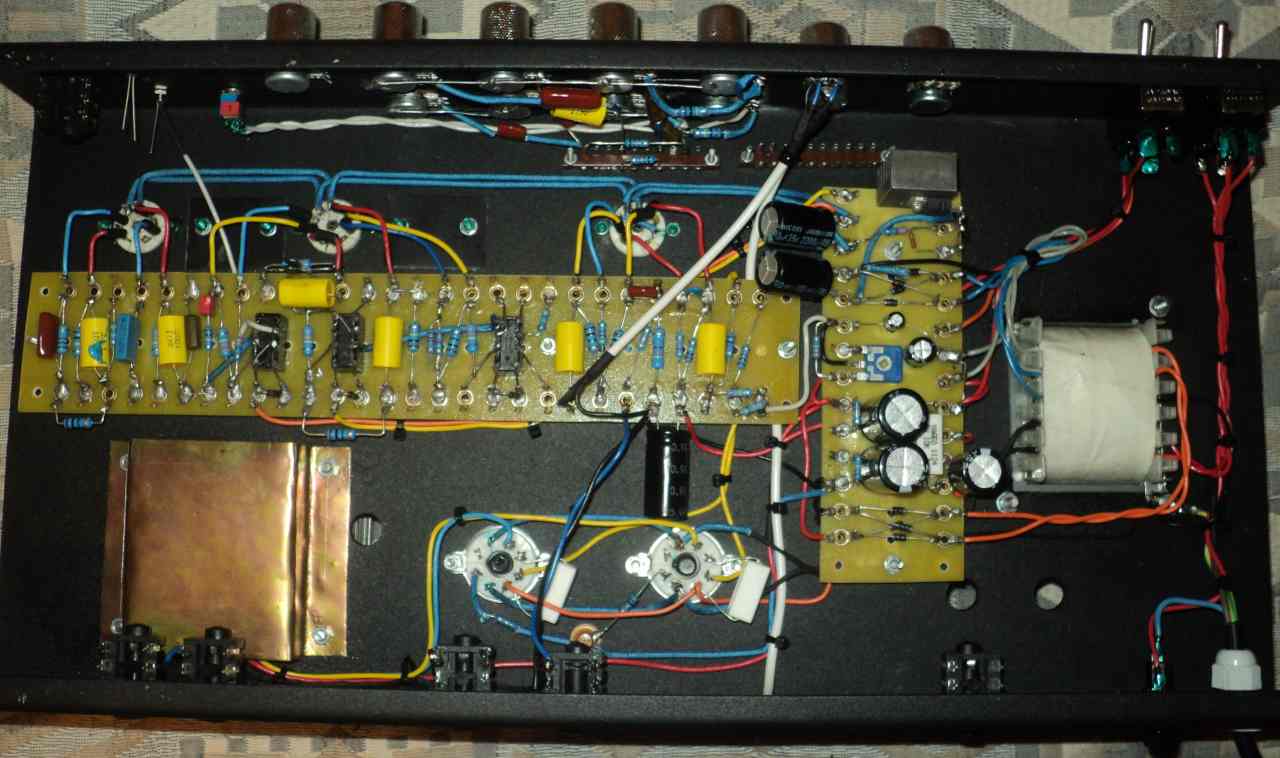

Далее распаял полностью усилитель мощности и отстроил его.




Оффлайн RedLevel123

  • Новичок
  • *
  • Сообщений: 2
Re: Собираю голову point-to-point
« Ответ #1 : Апреля 03, 2012, 17:27:52 »
Неплохо выглядит!! А сэмплы будут? Кстати не скажешь сколько ватт на выходе и сколь вольт на силовике по переменке?

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4704
    • hellamp rocks
Re: Собираю голову point-to-point
« Ответ #2 : Апреля 03, 2012, 18:02:02 »
Только она не ptp, а "tag board". В PTP нет плат вообще.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10319
  • DIYng Fetus
    • http://cathar.ru
Re: Собираю голову point-to-point
« Ответ #3 : Апреля 03, 2012, 19:38:03 »
а где вы кстати берёте эти таг-борды?

ЗЫ: слышал подобную голову у Cezar.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Собираю голову point-to-point
« Ответ #4 : Апреля 03, 2012, 19:42:13 »
Цитата: Dying Fetus от Апреля 03, 2012, 19:38:03
а где вы кстати берёте эти таг-борды?
...
http://el-tubes.ru/Basis/tag_strip.php

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10319
  • DIYng Fetus
    • http://cathar.ru
Re: Собираю голову point-to-point
« Ответ #5 : Апреля 03, 2012, 19:47:35 »
bottle, писал им. не отвечают таджики:-\

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Собираю голову point-to-point
« Ответ #6 : Апреля 03, 2012, 19:51:41 »
Цитата: Dying Fetus от Апреля 03, 2012, 19:47:35
bottle, писал им. не отвечают таджики:-\
С ними случается :7:
Там не таджики, там р...дяи.
Если удастся связаться, бери сразу много ;D

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: Собираю голову point-to-point
« Ответ #7 : Апреля 03, 2012, 22:21:15 »

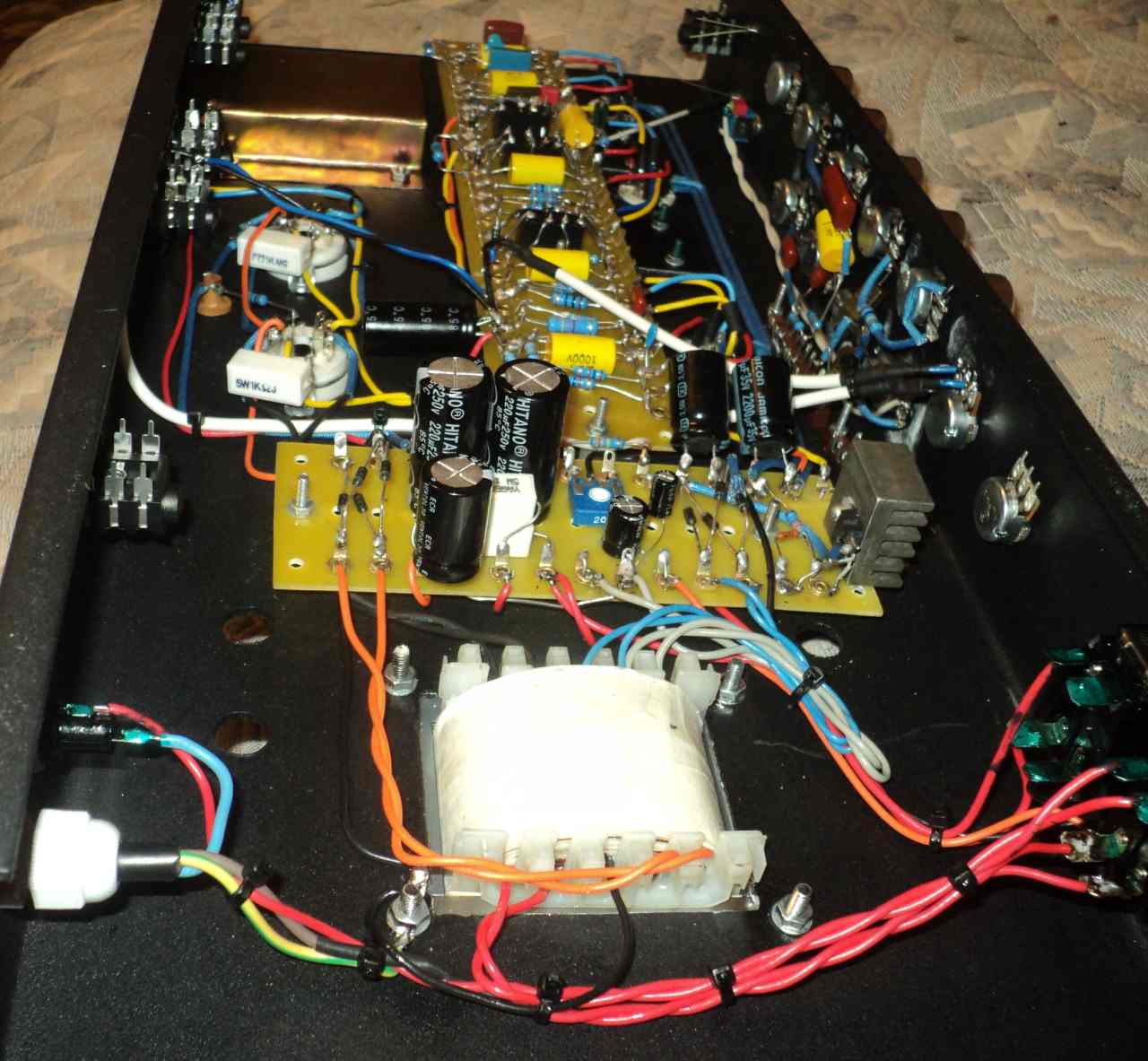

рекомендую радиатор развернуть на 90 градусов.

Оффлайн Sergius_ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 151
Re: Собираю голову point-to-point
« Ответ #8 : Апреля 04, 2012, 04:44:47 »
Цитата: Thorium от Апреля 03, 2012, 22:21:15
рекомендую радиатор развернуть на 90 градусов.
Это понятно, но крепление у него такое.... В принципе и так перегрев допустимый.

... и добавил:

После выпрямителя под нагрузкой 400В.

... и добавил:

Цитата: Dying Fetus от Апреля 03, 2012, 19:38:03
ЗЫ: слышал подобную голову у Cezar.
Только та на платах была собрана
« Последнее редактирование: Апреля 04, 2012, 04:47:14 от Sergius_ »

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: Собираю голову point-to-point
« Ответ #9 : Апреля 04, 2012, 07:56:43 »
Цитата: Sergius_ от Апреля 04, 2012, 04:44:47
Это понятно, но крепление у него такое.... В принципе и так перегрев допустимый.

... и добавил:

После выпрямителя под нагрузкой 400В.

... и добавил:
Только та на платах была собрана
не. я к тому, что вот так как он у тебя сейчас, ребра радиатора будут в горизонтальной плоскости лежать. я предлагаю развернуть его на том же винтике н 90 град, чтоб ребра стали вертикально.

Оффлайн SmartFold

  • Эксперт
  • *****
  • Сообщений: 1804
  • Fender is my life!
    • Моя группа в ВК
Re: Собираю голову point-to-point
« Ответ #10 : Апреля 04, 2012, 11:21:02 »
Sergius_, красиво и аккуратно! Молодец!  ;)

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Собираю голову point-to-point
« Ответ #11 : Апреля 04, 2012, 15:30:31 »
Цитата: SmartFold от Апреля 04, 2012, 11:21:02
Sergius_, красиво и аккуратно! Молодец!  ;)

ты когда это сказал, шутил? ты с увеличением ЭТИ фотки смотрел? если нет -  то посмотри...

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Собираю голову point-to-point
« Ответ #12 : Апреля 04, 2012, 16:05:25 »
Сколько ватт на выходе примерно будет...

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Собираю голову point-to-point
« Ответ #13 : Апреля 04, 2012, 16:11:52 »
Darksid, 30-40, больше с них не снять, имхо...

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1198
  • Паяю не спеша для души.....
Re: Собираю голову point-to-point
« Ответ #14 : Апреля 04, 2012, 16:13:12 »
Ну я примерно так и думал... ;Dа то лежит силовик без дела 50 Ваттник правда на вторичке 2 по 320вольт.
« Последнее редактирование: Апреля 04, 2012, 18:24:24 от Darksid »
