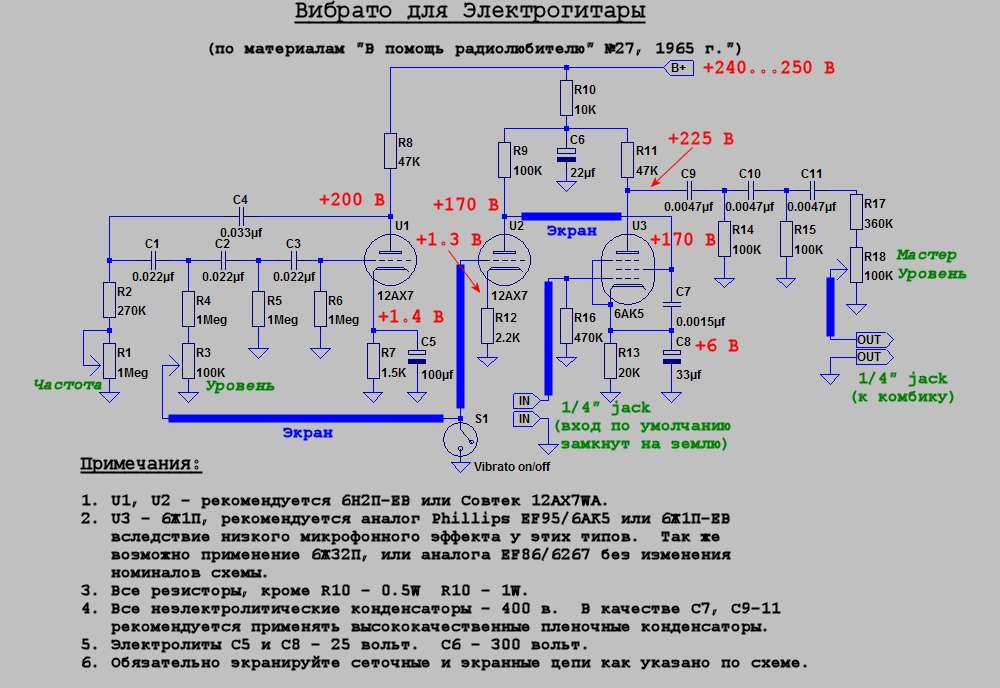

Доброго времени суток дорогие форумчане. Собрался собрать ламповое вибрато на лампах. Схема ниже.
Когда-то давно собирал ее на макетке и отслушивал, очень классно звучала, единственным минусом был слышен ход генератора.

Пока сижу, мозгую над схемой. Может попробовать избавиться от "топтания" оптопарой? если да, то какую применить и как правильно ее в схему врезать.  Фендеровскую схему с оптопарой в вибрато видел но хочется именно эту схему поковырять. Буду благодарен за советы.

niz

спасибо, возможно попозже соберу ее, нужно будет заценить.
Но все таки она немного с другой "оперы": генератор собран на транзисторах (хотя это не влияет на что-то) и раскачка организована по катоду а не по сетке.   Первая схемка звучит бесподобно вкусно!, по этому все таки хочу ее, тем более что комплектуха уже вся есть.

Добрый день. Что-нибудь вышло по первой схеме? Аналогично в свое время запасся комплектующими, но руки, что называется, не дошли.

Я собрал, но до конца не довел педаль до ума. Не нравятся регулировки, плохо рулятся, ну и ход топтания слышно. Пока в процессе.

Я собрал, но до конца не довел педаль до ума. Не нравятся регулировки, плохо рулятся, ну и ход топтания слышно. Пока в процессе.

Жду от Вас сообщений в этой теме!

Я собирал по Фендоровской схеме, светодиод какой то из современных брал, фоторезистор подписан на схеме, (С 21 не правильно нарисован) работает нормально, критиковали меня в плане, что генератор проще на транзисторах замутить, но я упёртый)))

А что за лампа используется?

Да схема собственно от сюда, там регулятор на 3М у меня не было(( ну и простая 6Н2П нормально работает.
