Всё , проэкт закончен!
Удивительное чувство когда припаиваешь последний проводок и вдруг понимаешь - а ведь всё , партитура сыграна, финита ла комедиа, спускайте занавес!
А ещё приятней что заработоло без каких либо НО.
Щелчёк тумблера , загорелся первый светодиод , пошло тепло от ламп , щелчёк второго тумблера , загорелся второй светодиод ииии звук!

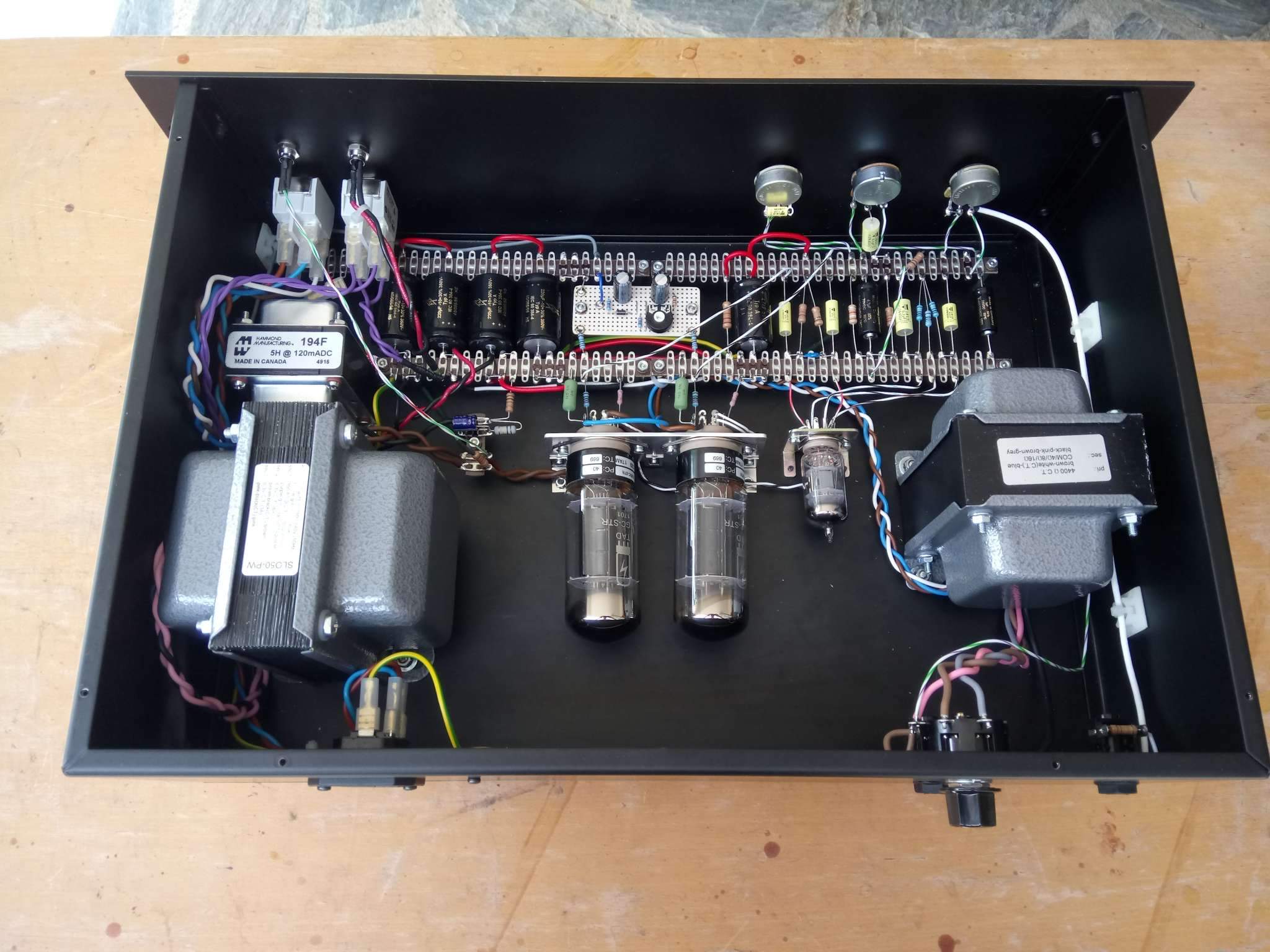

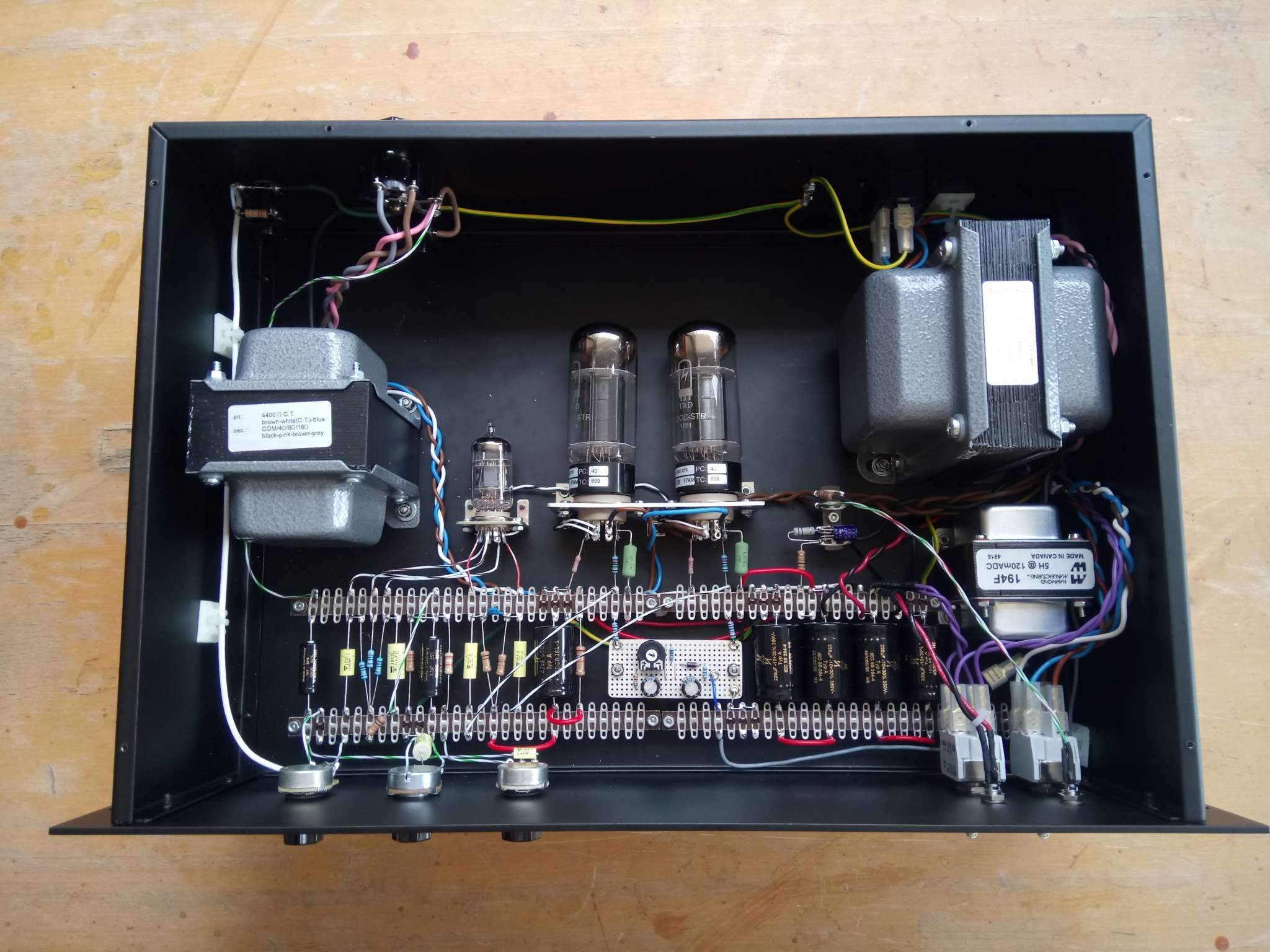

Выставил ток покоя на 30мА , все напряжения точно такие же как на схеме у Вовы, только что сопротивление после дросселя , которое шло на фазик - поднял до 22К , а то в точке ц+ было 420в.В моём ведь случае не приходится запитывать весь предусилитель, вот и напруга была немного выше.
Ещё признаюсь, немного упростил задачу - сделал только одну общую схему для настройки тока покоя , а не две как в оригинале.
Я подумал - сделаю одну и если покажется недостаточно удобно выстраивать ток покоя , то тогда сделаю две.
Но пара ламп так хорошо подобрана что выставив на одной 30мА , вторая показывает примерно тот же ток.
Теперь о звуке.
Когда я подключал свой "Еловский" пред в мощник от 18ватного маршалойда , то чувствовался потенциал преда , но как то не было ощущения закончености.Подключив пред в этот мощник можно с увереностью сказать - да, теперь у звука есть завершонность.Состоялась свадьба! (а не брак)
"Чистый канал" - накручивается всё , от искристого звука с быстрой атакой и компрессией , до лысоватого и толстого Дамбла , мощный кранч и все прелести густого перегруза.
"Грязный канал" - тут просто рай перегрузов, от " маршальского 800 " и далеко за его пределы.( если у какого то извращенца Грэя насчитали 50 оттенков, то тут этих оттенков драйва не персчитать)
И с помощью ручек презенса и глубины выруливается окончательная частотка выходного звука.
Всё подключено в Селестион В30 в закытом кабе.
Ещё можно добавить немаловажный момент - петля , которая находится в преде - так же добавляет свой позитивный вклад в общий звук , если её активировать, то она как бы фокусирует звук , не то что бы всё стало НАМНОГО лучше, нет, она может быть использована как эфект буста в нужный момент, а может быть задействована как звукоформирующий элемент.
Звук вводит в эйфорию не только меня , но и моих соседей раз ещё не пришли с жалобами, кайфуют небось втихую.

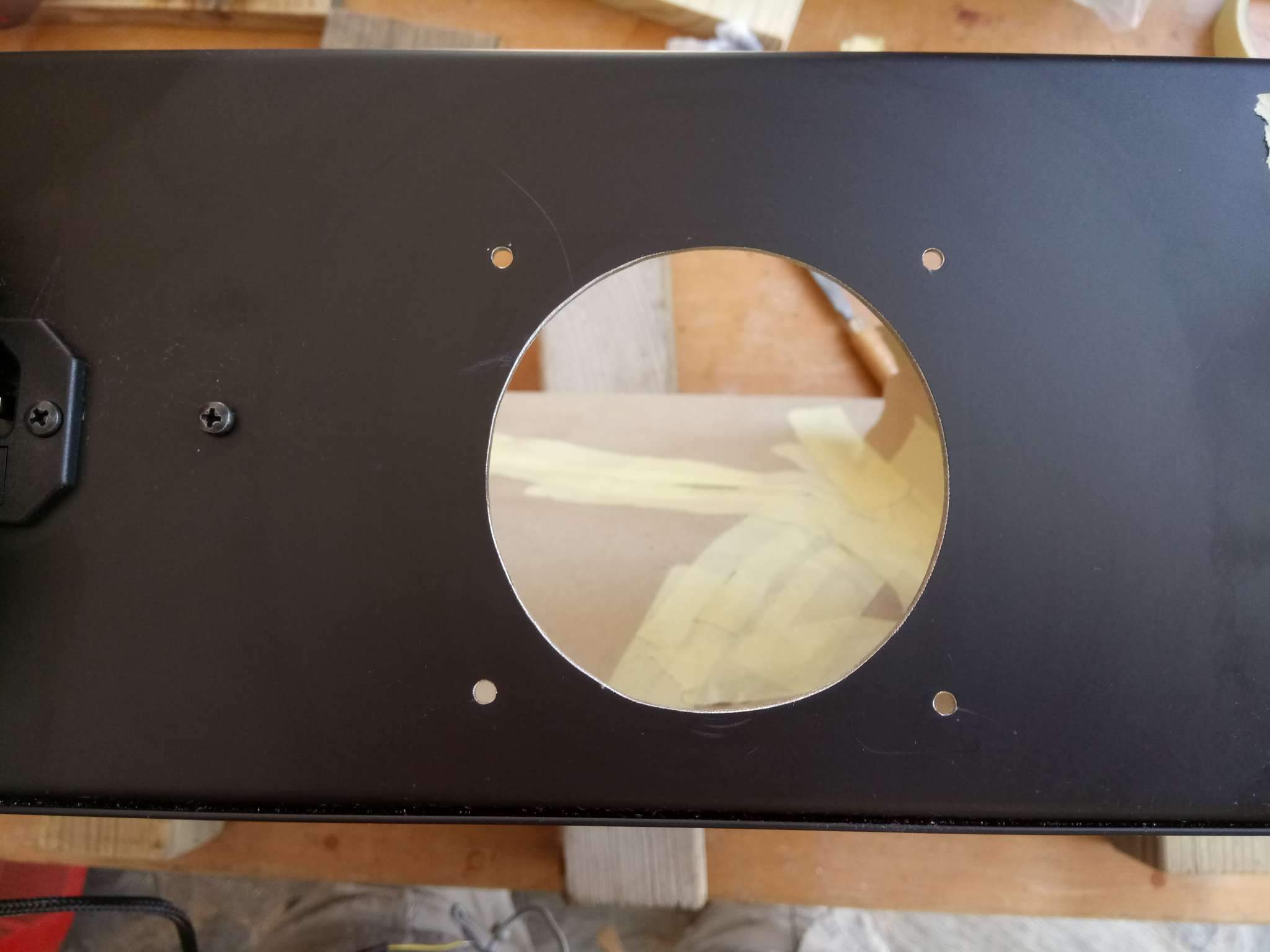

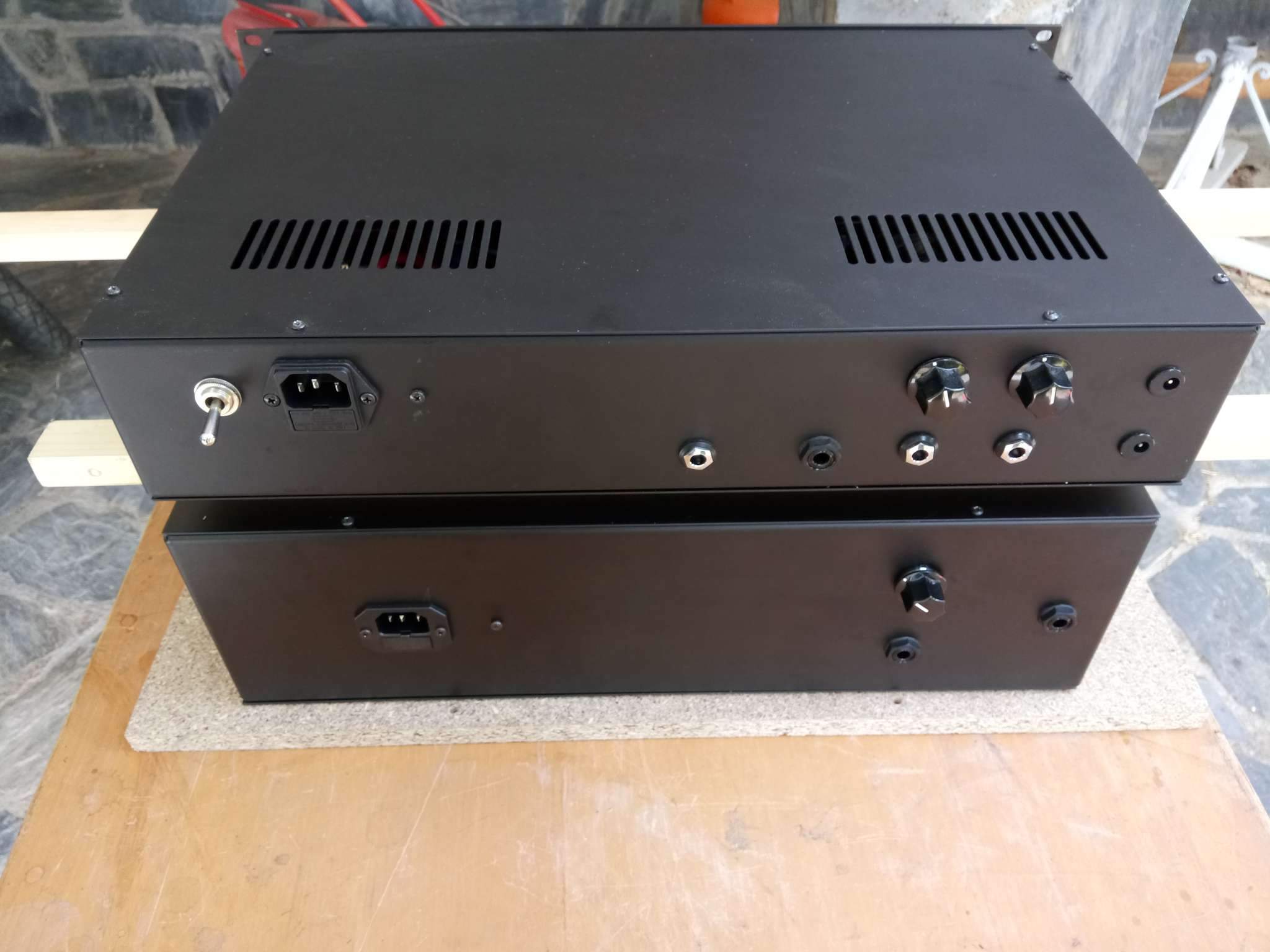

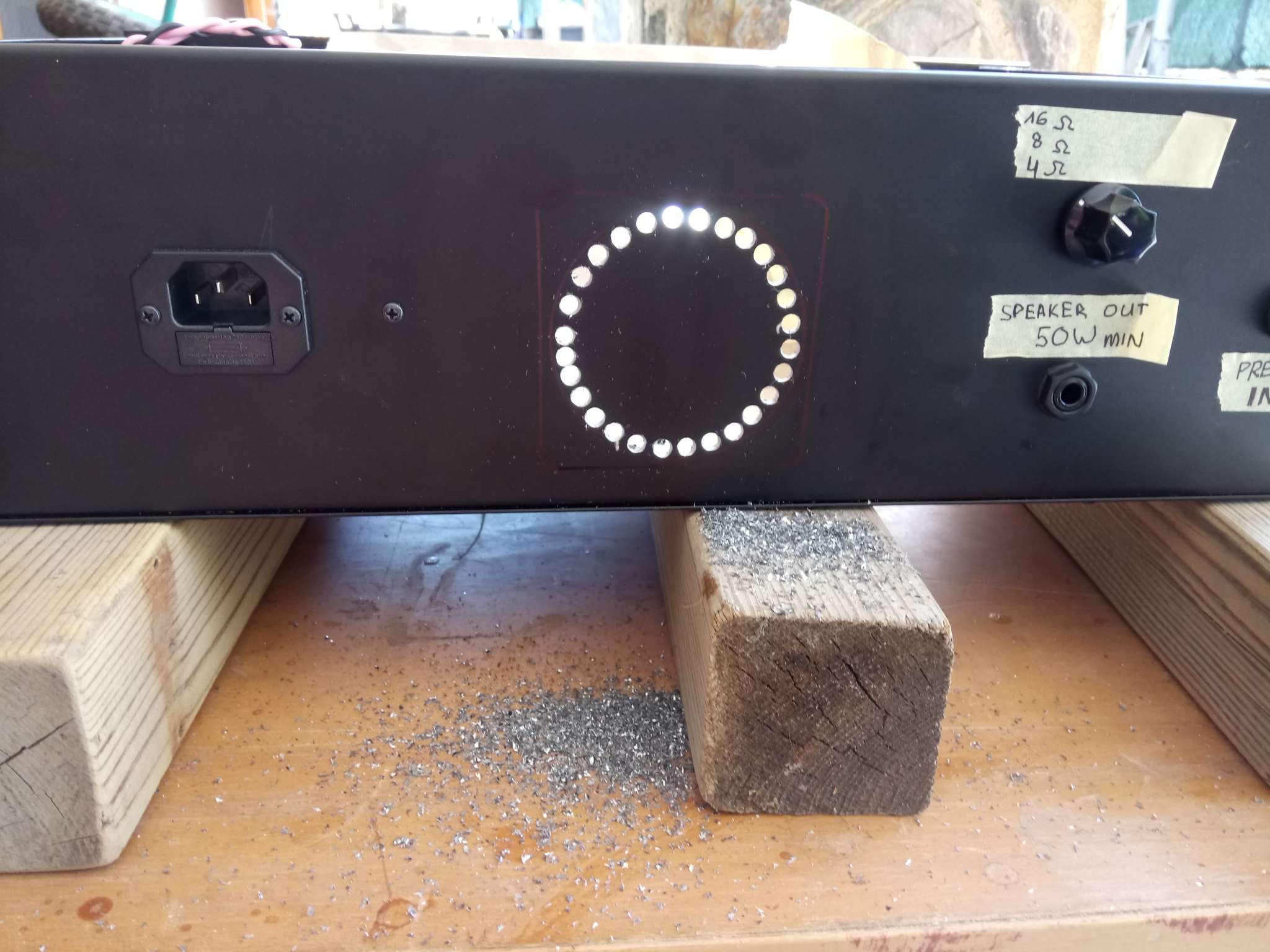

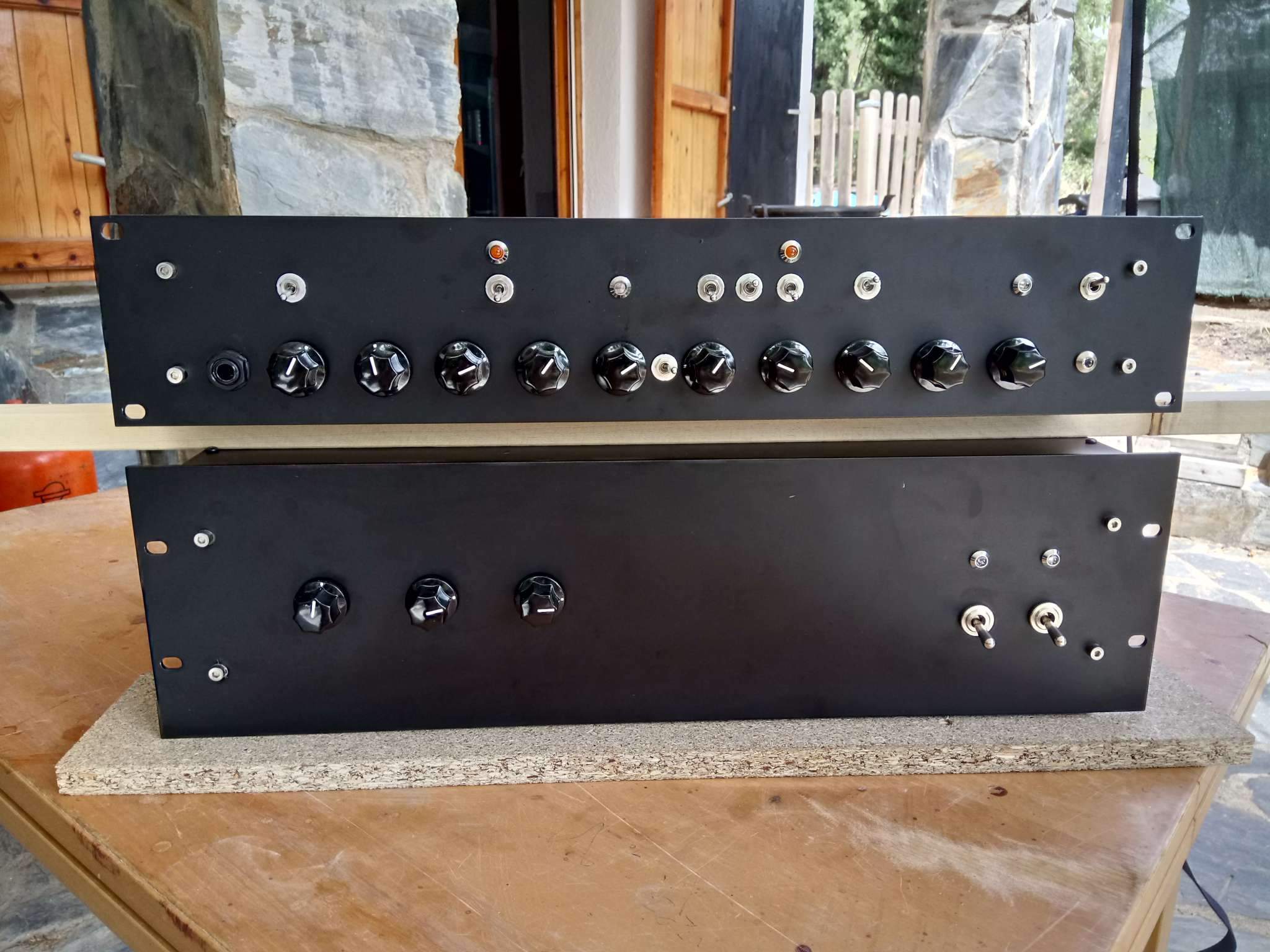

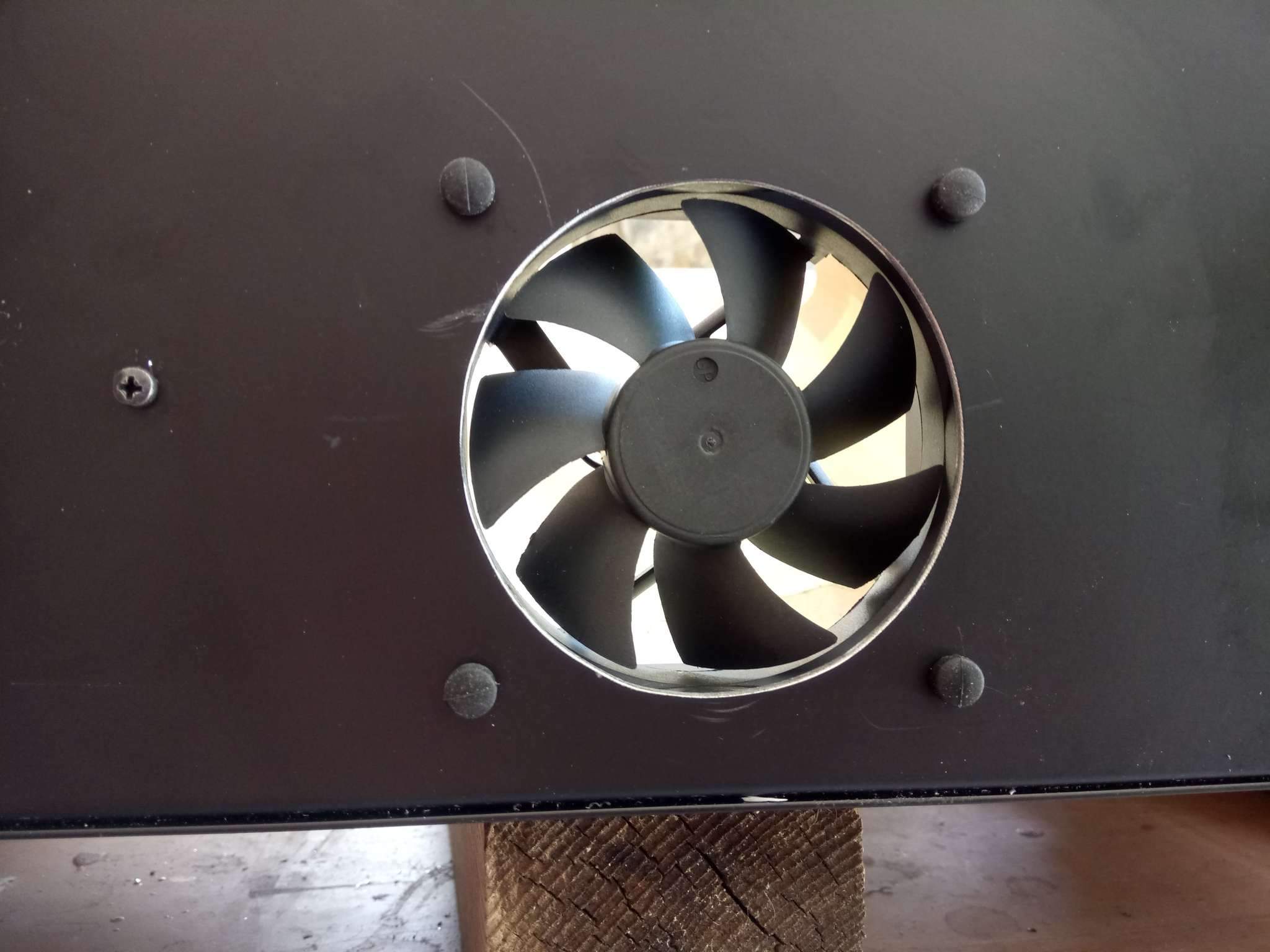

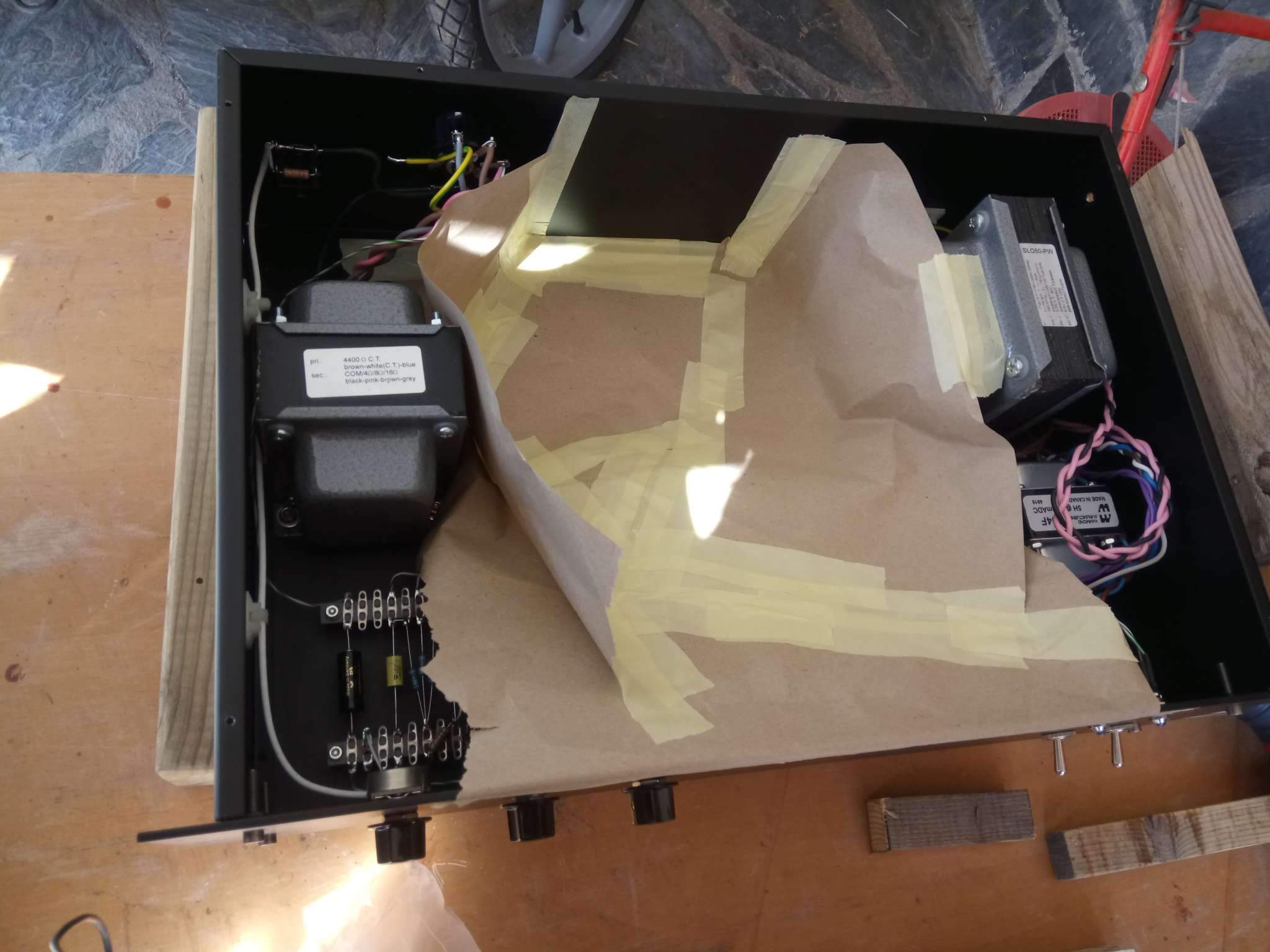

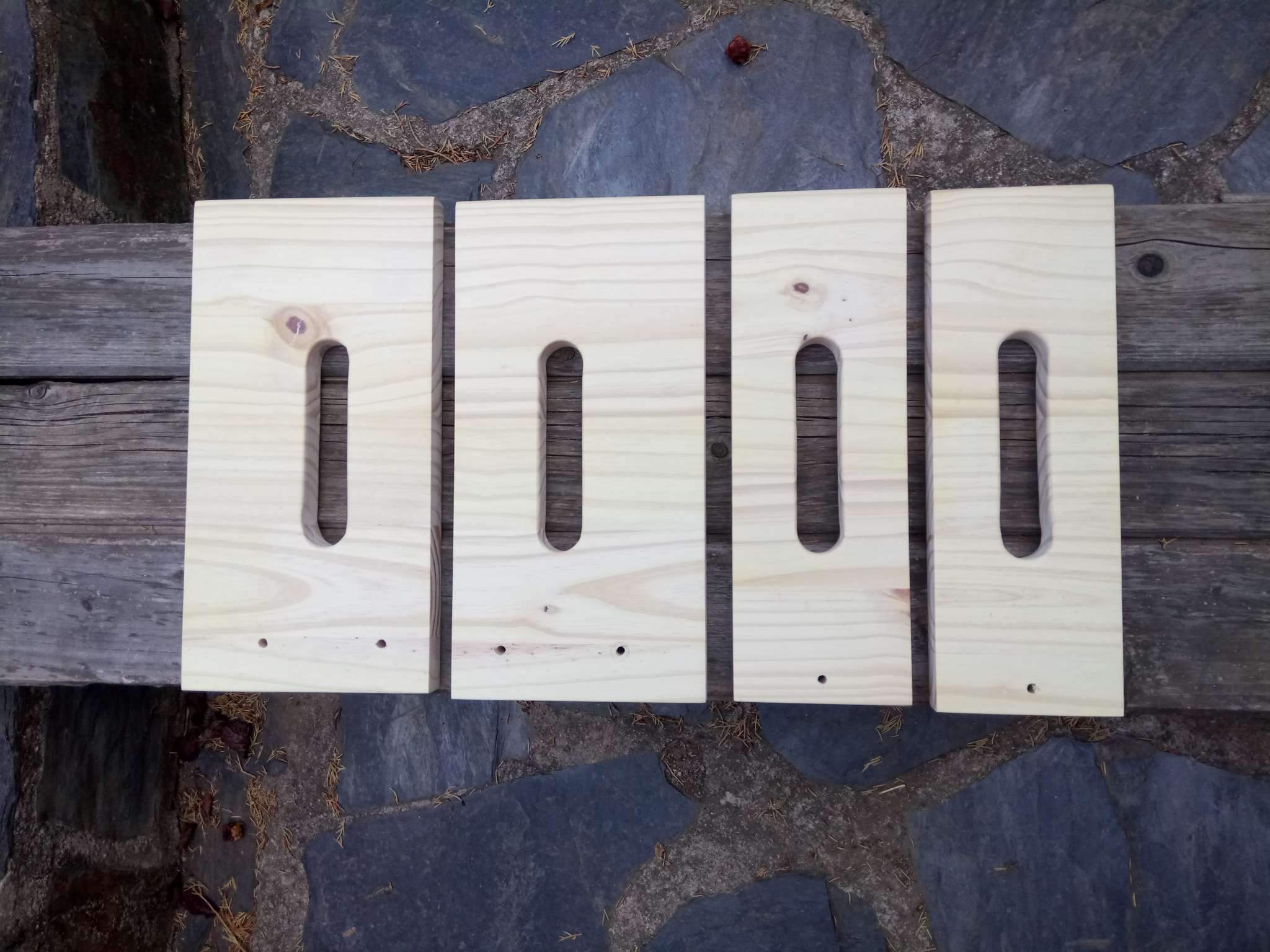

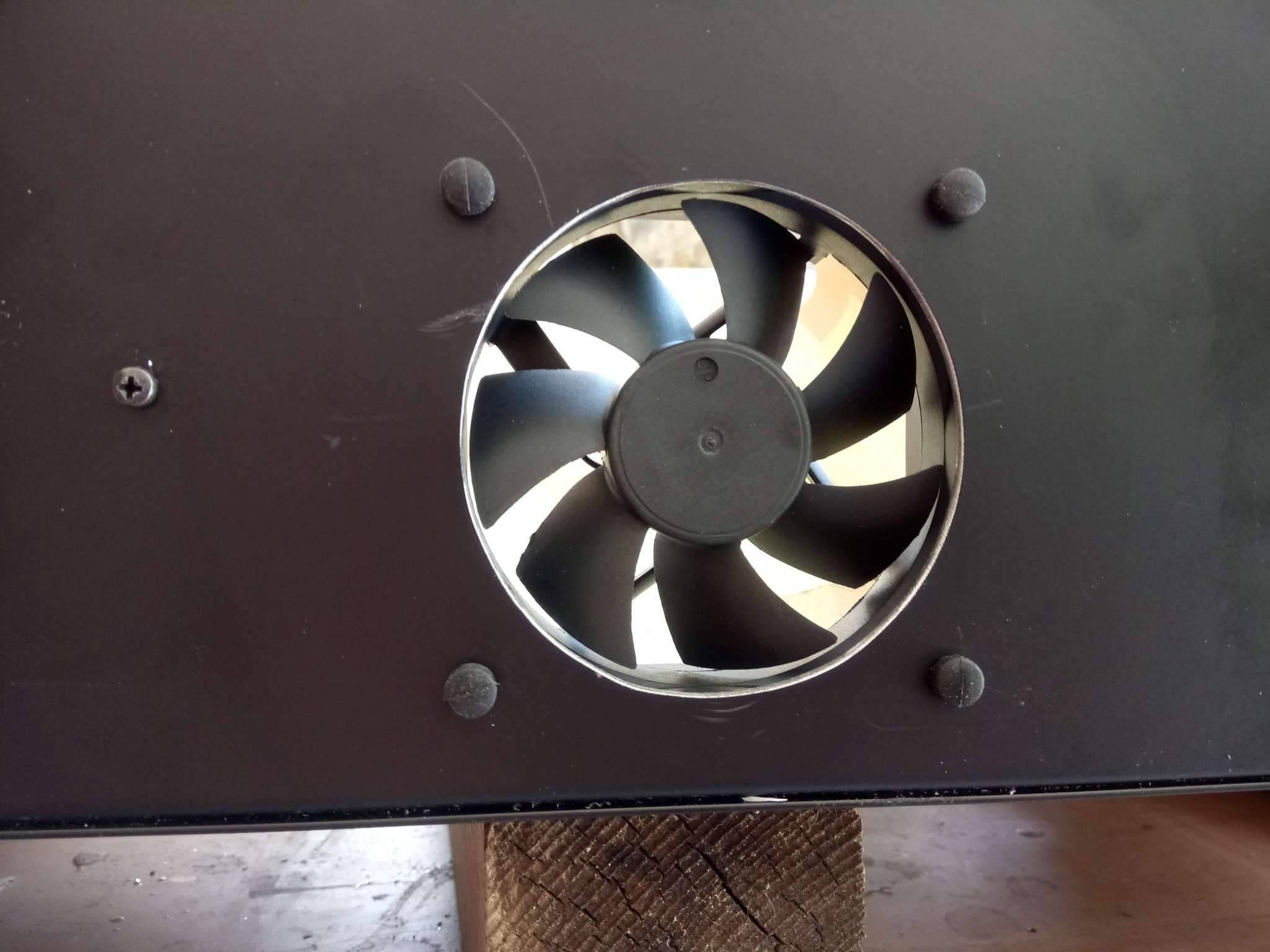

Думаю что следующим этапом будет слесарка, надо будет как то сделать деревянные боковины что бы можно было ставить один модуль на другой.Так же не исключаю установки вентилятора в заднюю стенку мощника, но это уже по мере надобности.
В заключении могу сказать да , стоило вкладывать столько средств и время что бы получить ТАКОЙ результат.
Общая цена на компоненты с доставкой примерно 540 евро.
Огромное спасибо всем принимающим в теме учствие.
Во время сборки усилителя мощности не пострадали ни хлебницы ни санки. Спички , проволока от шампанского так же не использовались
