Посмотрел демки, захотелось, потом подумал он же звучит как дист

2TopikStarter
Тема еще в силе?
Тогда забей на монтажную плату, я в ближайшее время все равно в лэйауте сваяю свою плату и сюда выкину тифф подготовленный для ЛУТ.
ДО того будет проведена некоторая работа:
1. Подобран соответствующий транзистор, т.к. 5089 не нашел.
2. Скорее всего транзистор (да и вообще почти все) будет SMD, т.е. для поверхностного монтажа.
3. Было бы неплохо, если бы СЮДА кинули прямую ссылку на коробку в чипдипе, которую обычно используют под педали, чтобы я мог сваять плату для всех (а не для моего заказчика) с классическими дырками, а не SMD, мне не обломно, но займет какое то время. Просто заказчик дал готовую коробку, под нее и буду лепить плату.
4. Очень важно: мне еще надо будет убить какое-то время (целый пла вечер) на разбор фоток стокового фузвара, чет мне не нравятся приколы про "ни у кого самопальный ДБА фузвар не зазвучал как стоковый" и "очень сильное колдунство, не иначе"


А что, есть более цивильный формат, позволяющий однобитовую картинку передать в наименьшем объеме?
Или здесь, на гитарном форуме, все эксперты по лазерно-утюжной технологии, с-планам и спринт-лэйаутам?
Формат картинки - однозначно не тема для обсуждения.
Мне бы какое-нить экспертное мнение на такие вопросы:
1. Какая все-таки емкость необозначенных конденсаторов? Я видел варианты 0,068мкФ и 0,1 мкФ - что верно?
2. С8, С9 включены параллельно и в сумме дают 140нФ. Притом вполне можно было обойтись одним кондером 0,15мкФ, и это укладывается в 10%. Сильно ли влияет емкость С8 на звук? Стоит ли поставить на место этого конденсатора подстроечник?

Накидаю предположений.
1. Q1 - это наверное и есть фузз, таким его делает подстроечник ТР1. В верхнем положении движка каскад наверное становится обыкновенным усилителем класса А.
2. Q2-Q5, а так же последний Q7 - это тупо усилок в классе А.
3. Q6 - если R19 действительно "не фитнуть", как написано в "нотах", то это тоже станет усилительным какскадом.
Если же R19 все таки впаять, то не очень понятно, что дадут диоды в цепи смещения. Разобраться можно, конечно, но это же вникать, вспоминать все... Ох как лениво. Было бы это все на операционных усилителях, то все стало бы прозрачно.
4. Вот диоды D1,2 явно обрезают полуволны сверху и снизу, причем, учитывая 4(!!!) каскада усиления на транзисторах с высоким к-том усиления, кажется, что режут эти диоды очень сильно. Отсюда, видимо, и требование именно германиевых диодов. Непонятно, почему уровень сигнала перед этими диодами не регулируется, ведь так можно было бы регулировать уровень вносимых искажений.

Кто что думает?
Ни у кого не было желания прогнать схемку в матлабе?

painful, если у тебя есть оригинал, могу снять схему ;-)

painful, можно линк на фото?

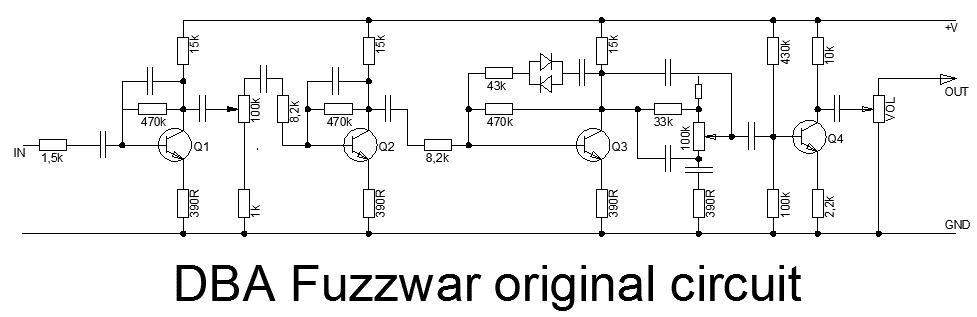

Оригинал - это вот этот??

как то так...

?

... и добавил:

Я В ШОКЕ.
Все тут такие умные, схемы обсуждают, советы дают.
А КТо-НИТЬ ДОГАДАЛСЯ ТРАНЗИСТОРЫ ПОСЧИТАТЬ?
ИХ В СТОКЕ 4, А НЕ 7 КАК НА СХЕМЕ!
Пипец.

Передрал схему с фоток painful. Схема не та.
Совсем, пля, НЕ ТА!
Либо я ее плохо вкурил, либо я вообше не понимаю, как она работает. Ща запилю ее в КАД и выложу сюда.

1. Первый переменный резистор - это DRIVE. Как именно он заставляет простой усилительный каскад искажать сигнал, я не понимаю. По моему, он просто уровень регулирует.
2. Надо чтобы кто-то (painful, на тебя смотрит вся страна) переписал цифры, напечатанные белой краской под конденсаторами, тогда можно будет определить их (кондеров) номиналы.
3. Видите мааааааленький резистор на схеме? Он никуда не подключен. Либо я не понимаю, зачем его оставили. А может, это терминатор?
4. Вот еще забыл - на схеме нет светодиода и разводки кнопки, т.к. не видно что там под кнопкой.

... и добавил:

Где купить 2N5088

... и добавил:

Dying Fetus
Если не сложно, проверь схему пожалуйста. Желательно с вычеркиванием проверенных элементов.
Чет сомнения меня мучают на предмет первого подстроечника, на предмет кондера, который соединяет коллектор Q3 и движок тона.
Перед первым сопротивлением 1,5кОм стоит шунт на землю 1МОм. Между землей и питанием электролит, наверное на 470u/10V. Не показана цепь светодиода с сопротиввлением.


... и добавил:

Схема - плоская, пересечений практически нет. Я вообще не вижу смысла лепить ее на двустороннем текстолите.
Выбрать подходящую коробку и можно ваять свою плату.
Да, еще не смог определить номинал последнего реостата, вижу только цифру 25. Скорее всего, 250кОм.
