Автор Тема: Собрал дод250 не работает, помогите!  (Прочитано 6071 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Собрал дод250 не работает, помогите!
« : Февраля 07, 2010, 21:09:13 »
Собрал дод250 не работают поты, чистый сигнал есть, эфект не пашет

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Собрал дод250 не работает, помогите!
« Ответ #1 : Февраля 07, 2010, 21:13:42 »
Давай схему, фоты.
А без них чё сказать то?

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #2 : Февраля 07, 2010, 21:14:46 »

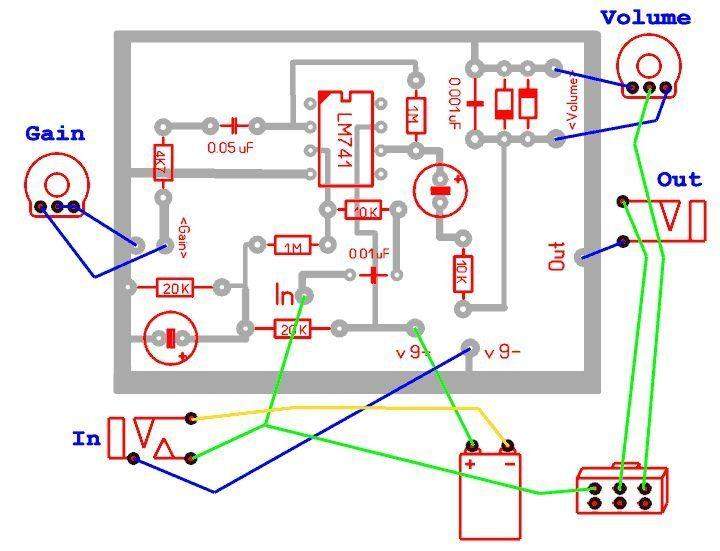

подключал как здесь232704-0

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Собрал дод250 не работает, помогите!
« Ответ #3 : Февраля 07, 2010, 21:16:58 »
zazor, проверяй еще раз распайку, полярности и номиналы деталей на своей плате согластно схеме. Если ничего не нашел, ищи еще раз, пока не найдешь. Так же проверь дорожки и внимательно осмотри ПП на предмет соплей и прочих радостей.

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #4 : Февраля 07, 2010, 21:18:37 »

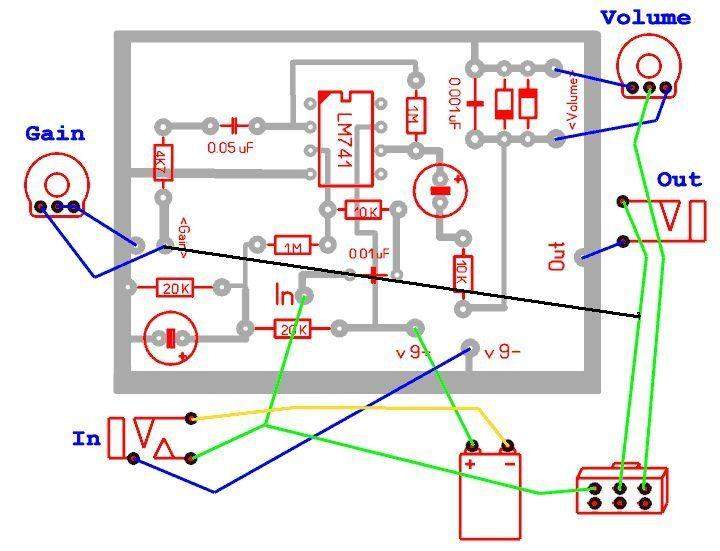

перекинул провод вот так эфект заработал, поты не работают, чистый затих и захрипел!232707-0
единственное что не посхеме поставил операционник TL072

... и добавил:

пробовал перепаивать поты, не помогло ???
« Последнее редактирование: Февраля 07, 2010, 21:23:42 от zazor »

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Собрал дод250 не работает, помогите!
« Ответ #5 : Февраля 07, 2010, 21:23:54 »
Ты чё сделал, по кумекай!!!

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #6 : Февраля 07, 2010, 21:28:01 »
я пока не очень соображаю пытаюсь понять! Это моё первое творение

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Собрал дод250 не работает, помогите!
« Ответ #7 : Февраля 07, 2010, 21:33:44 »
Понятно.
На 6-й ноге ОУ, должно быть полпитания - смерий.

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
Re: Собрал дод250 не работает, помогите!
« Ответ #8 : Февраля 07, 2010, 21:37:11 »
сам К.О. пожаловал  ;D

кстати считать надо в другую сторону - питание на 4  :hmmm:
« Последнее редактирование: Февраля 07, 2010, 21:43:33 от tifo »

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #9 : Февраля 07, 2010, 21:37:55 »
показывает 4,2

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Собрал дод250 не работает, помогите!
« Ответ #10 : Февраля 07, 2010, 21:43:30 »
Цитата: zazor от Февраля 07, 2010, 21:37:55
показывает 4,2
Отлично.
Теперь ещё раз проверь монтаж.
Выложи фото, если что.
« Последнее редактирование: Февраля 07, 2010, 21:46:24 от mogaed »

Оффлайн tifo

  • Эксперт
  • *****
  • Сообщений: 1202
Re: Собрал дод250 не работает, помогите!
« Ответ #11 : Февраля 07, 2010, 21:45:30 »
бредом вы тут занимаетесь
имхо
« Последнее редактирование: Февраля 07, 2010, 21:47:37 от tifo »

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #12 : Февраля 07, 2010, 21:46:28 »
3-й день наверное уже проверяю и перепроверяю а результата 0

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Собрал дод250 не работает, помогите!
« Ответ #13 : Февраля 07, 2010, 21:57:45 »
Цитата: zazor от Февраля 07, 2010, 21:46:28
3-й день наверное уже проверяю и перепроверяю а результата 0
Бери осцилограф и генератор низкочастотных колебаний.
Много вопросов исчезнет.

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Собрал дод250 не работает, помогите!
« Ответ #14 : Февраля 07, 2010, 21:58:55 »
а ничего что лм741 это 1 древний опер в одном корпусе а тл072 - это сдвоенный современный операционник??

и что цоколевки у них разные и назначение ног разное и вообще все разное?  :pozor:

че вы ждете то??  :D :D :D :D :D :D :D :D

что чудом заработает?? :7:
