Re: Собрал дод250 не работает, помогите!
« Ответ #75 : Февраля 17, 2010, 08:07:56 »
блин а я уже плату переделал

... и добавил:

так чему верить? Цоколевка как и у 741, или нет?

... и добавил:

походу дела спалил операционник, теперь звуков гитары нету, только гудение.
« Последнее редактирование: Февраля 17, 2010, 08:13:23 от zazor »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Собрал дод250 не работает, помогите!
« Ответ #76 : Февраля 17, 2010, 08:16:25 »
Цитата: zazor от Февраля 17, 2010, 08:07:56
Цоколевка как и у 741, или нет?
да

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #77 : Февраля 17, 2010, 08:17:44 »
как опер на работоспособность проверить?

Оффлайн mogaed

  • Ветеран форума
  • ******
  • Сообщений: 3552
  • Волк с гитарой
Re: Собрал дод250 не работает, помогите!
« Ответ #78 : Февраля 17, 2010, 08:20:18 »
Цитата: zazor от Февраля 17, 2010, 08:17:44
как опер на работоспособность проверить?
Я для таких случаев по 3 штуки минимум покупаю.
Если второй то же не работает, начинаю думать.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Re: Собрал дод250 не работает, помогите!
« Ответ #79 : Февраля 17, 2010, 08:27:14 »
Цитата: zazor от Февраля 17, 2010, 08:17:44
как опер на работоспособность проверить?
проще всего - взять заведомо исправный и воткнуть его вместо подозреваемого в неисправности.

или собрать повторитель

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1256
  • ну... как-то так
Re: Собрал дод250 не работает, помогите!
« Ответ #80 : Февраля 17, 2010, 09:57:43 »
Цитата: bottle от Февраля 17, 2010, 08:27:14
проще всего - взять заведомо исправный и воткнуть его вместо подозреваемого в неисправности.



благо стоят они копейки :)

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #81 : Февраля 17, 2010, 12:45:58 »
я заказывал пять, а привезли один. Так что дод не удался! Травлю плату под бсиаб,

Оффлайн YIIC

  • Частый посетитель
  • **
  • Сообщений: 132
Re: Собрал дод250 не работает, помогите!
« Ответ #82 : Февраля 17, 2010, 13:47:47 »

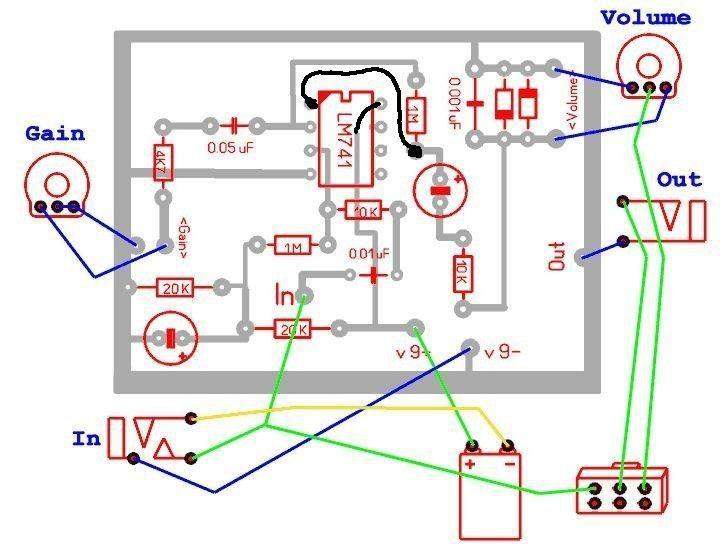

zazor, Извини, что взбаламутил тебя на переделку, просто даж не думал что в инете разные даташиты бывают на одну микруху. Дода рано списываешь, над выяснить в чем косяк (почему не работает) и не допускать его в дальнейших проектах. У тебя изначально TL072 стояла, вот её и используй. На 3-ей страничке я те уже выкладывал схему, продублирую ещё раз. Распиновку смотрел по норм даташиту, парни если что поправят. Да и проверь микруху правильно вставляешь или нет.

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #83 : Февраля 17, 2010, 14:27:46 »
кто может подписать номиналы в slayout

... и добавил:

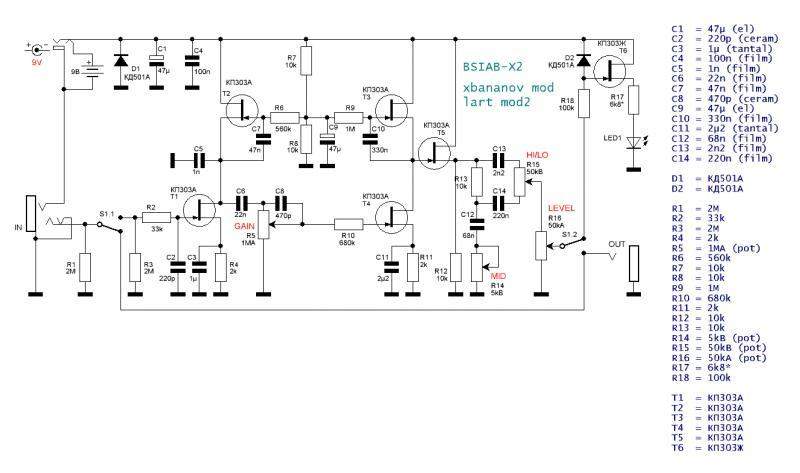

и схемка

... и добавил:

а то боюсь накосячить :rolleyes:

... и добавил:

спасибо ребят не надо сам разобрался. Возник другой вопрос по транзисторам, чем заменить КП303 желательно импорт.
« Последнее редактирование: Февраля 17, 2010, 20:00:17 от zazor »

Оффлайн nikolai_nikolaich

  • Новичок
  • *
  • Сообщений: 29
Re: Собрал дод250 не работает, помогите!
« Ответ #84 : Апреля 10, 2010, 09:47:36 »
 :selfmade2:  Я свой примус взял, отпаял все проводки, и по новой припаял. И запихал в первый попавшийся корпус. А попала в мои руки консервная банка...:loungelizard: И о чудо, зафурычила чертяка!! Да еще как!!! :yahoo:

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: Собрал дод250 не работает, помогите!
« Ответ #85 : Апреля 10, 2010, 15:44:35 »
Цитата: zazor от Февраля 17, 2010, 14:27:46
кто может подписать номиналы в slayout

... и добавил:

и схемка

... и добавил:

а то боюсь накосячить :rolleyes:

... и добавил:

спасибо ребят не надо сам разобрался. Возник другой вопрос по транзисторам, чем заменить КП303 желательно импорт.
да не надо тебе их менять. наманые транзюки.

Оффлайн zazor Автор темы

  • Новичок
  • *
  • Сообщений: 58
Re: Собрал дод250 не работает, помогите!
« Ответ #86 : Апреля 11, 2010, 05:48:09 »
Thorium, транзюки то нормальные, только с индексом А вообще беда найти не могу

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
Re: Собрал дод250 не работает, помогите!
« Ответ #87 : Апреля 11, 2010, 09:08:23 »
Цитата: zazor от Апреля 11, 2010, 05:48:09
Thorium, транзюки то нормальные, только с индексом А вообще беда найти не могу
j201, bf245a. например.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2935
Re: Собрал дод250 не работает, помогите!
« Ответ #88 : Апреля 11, 2010, 09:41:58 »
Бред, какой-то, чел на опере толком еще ничего не собрал, а ему уже на дискрете пихают схему. Которая на порядок более сложная в числе элементов и шансов накосячить раз в надцать больше. Да и еще полевики можно статикой угробить. Которые к слову и совсем нихрена ни дешевые. По крайней мере дороже тех же оперов.

Оффлайн Yauhen_M_Zdankewich

  • Завсегдатай
  • ***
  • Сообщений: 354
Re: Собрал дод250 не работает, помогите!
« Ответ #89 : Апреля 12, 2010, 00:55:22 »
Цитировать
Так что дод не удался! Травлю плату под бсиаб,
zazor,Не делай так. Доведи ДОД до состояния, чтобы он РАБОТАЛ!!! Даже с тем вариантом используя половинку 072.  При первых же небольших неприятностях ты кидаешься к следующей схеме, а это войдет в привычку и ни к чему хорошему не приведет. Потеряешь времени кучу, а нормально-рабочего ничего не будет. DOD-то этот прост как песня, там не работать нечему просто. А если не работает даже это - то что смысл пытаться делать что-то другое? В тех устройствах ты можешь тех же косяков понаделать. В общем дело твоё, конечно... но я бы советовал не слазить с ДОДа, пока он не заиграет. И пусть это будет паянная-перепаянная платка, вся в канифоли, в клубке проводков, которые придется припаивать, когда начнут отслаиваться перегретые дорожки... НО... она будет работать!!! А только потом уже в удовольствие будет вытравить новую платку, перепаять всё аккуратненько и спрятать в коробочку. Я думаю так.
