Представлю небольшой отчет о моей версии Chadwick-a. На проект не тянет, поэтому новой темы не начинаю.

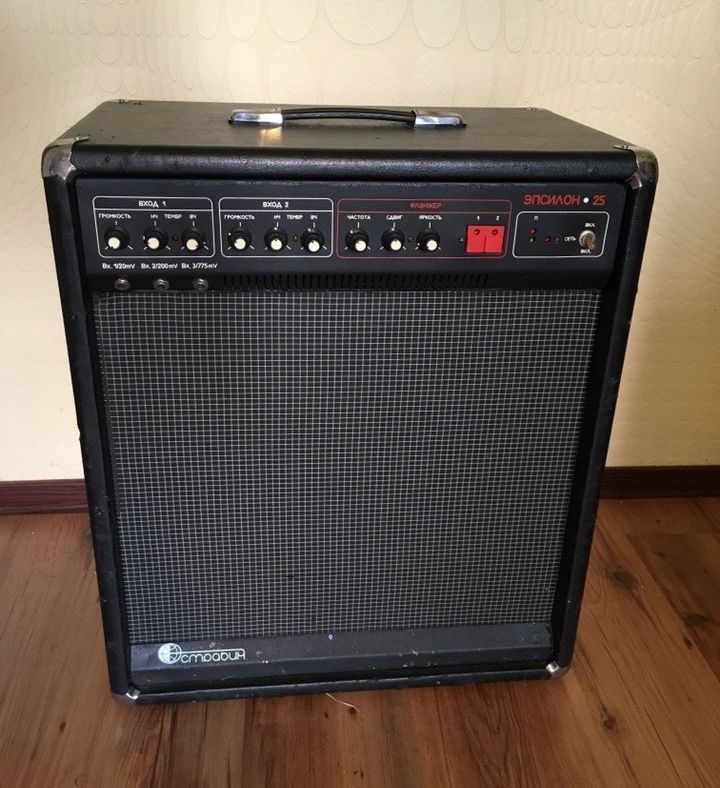

После нескольких спаянных Hi Gain преампов и усилков хотелось скрафтить Chadwick, но для кого? Сам я умею только жужжать, до блюза не дорос, в смысле исполнения. Но вот недавно всё срослось. Попал мне в руки старый Советский ещё комбик "Эпсилон 25" в нерабочем состоянии, но комплектный и с целым динамиком. И блюзмен знакомый нашёлся. И всё заверте.
Заказчику получившийся аппарат очень зашёл. Покажу что получилось, задумка была сделать недорогую модульную конструкцию, БП отдельно, пред отдельно и мощник соответственно тоже. Вдруг один из компонентов поменять захочется. В качестве преампа Чадвик, оконечник от Marshall 18 Watt. Трансформаторы взял у Ерасова.
Выходной ТП135-ТВ3-10
https://www.yerasov.ru/catalog/transformatory/transformator-vyhodnoy-tp135-tv3-10 Силовой ТТП-80GVR
https://www.yerasov.ru/catalog/transformatory/transformator-silovoy-ttp-80gvrЛампы 6Н2П-ЕВ, 6П14П. Покурил форумы, Гитарплеер, Гитар_гир и Гтлаб. Нашел подходящую печатку преампа за авторством ITO и доработал её под свои нужды. Внутренности Эпсилона были удалены из корпуса, корпус доработан. Переборка делившая корпус по горизонтали на два отсека стала дном корпуса, лишние отверстия зашиты пластиком.Количество ручек на Эпсилоне хорошо подошло и для моей конструкции. Печатка оконечника рассчитана на внешнюю установку ламп и выходник ТП135-ТВ3-10 впаянный в плату. БП выдаёт 326 вольт под нагрузкой. Схему не отрисовывал, она типовая, за исключением того, что выпрямительные диоды быстрые и шунтированы помехоподавительными кондёрами . На входе БП на отдельной плате сделан входной фильтр. Схему БП разрабатывал с оглядкой на статью Denn-a на Гтлабе
http://forum.guitartonelab.ru/cgi-bin/yabb2/YaBB.pl?num=1263904350/0 . Накал оконечника переменкой, шунтированный на землю двумя стоомными резисторами. Пред питается постоянкой через 6 вольтовый стабилизатор. От постоянки питается индикация и вентилятор от компьютерного БП (на фото ещё не установлен) для охлаждения. Сделан переключатель на накал преда, позволяющий использовать лампы 12AX7EH. В приложенных файлах на печатках номиналы обозначены, так что в отрисовке схемы БП не вижу необходимости.

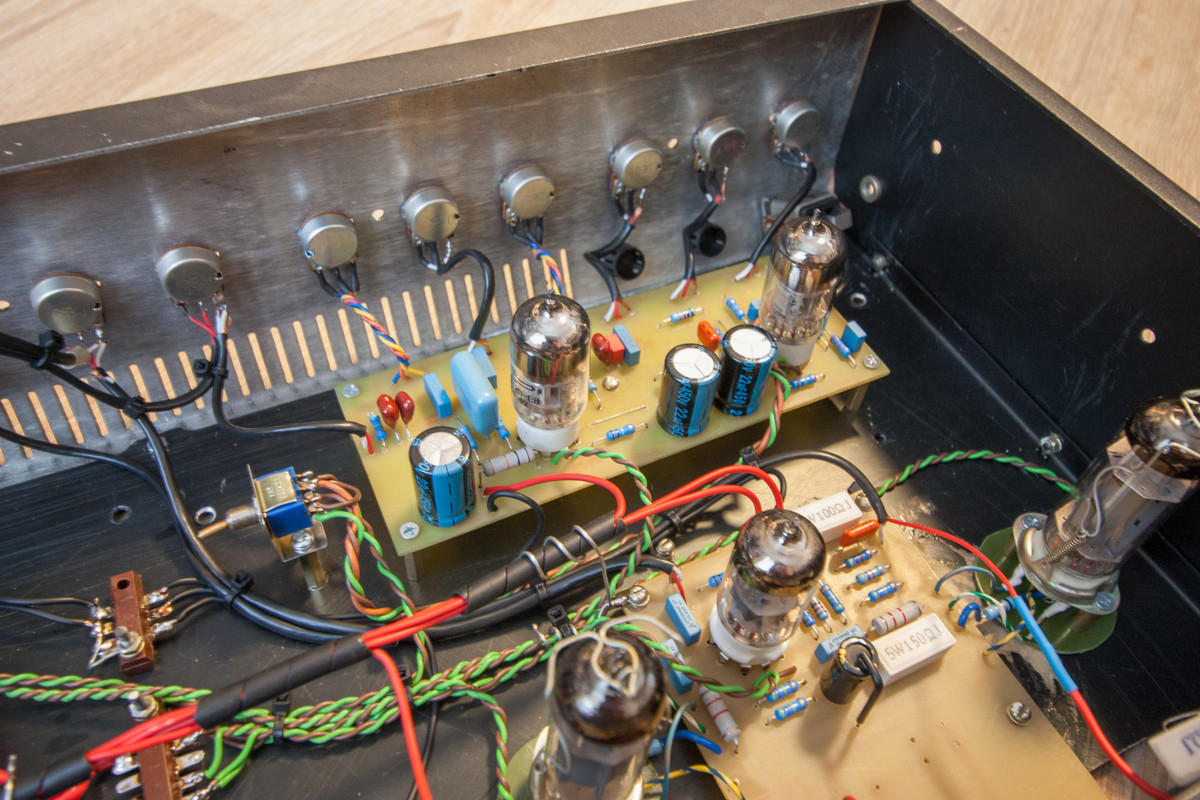

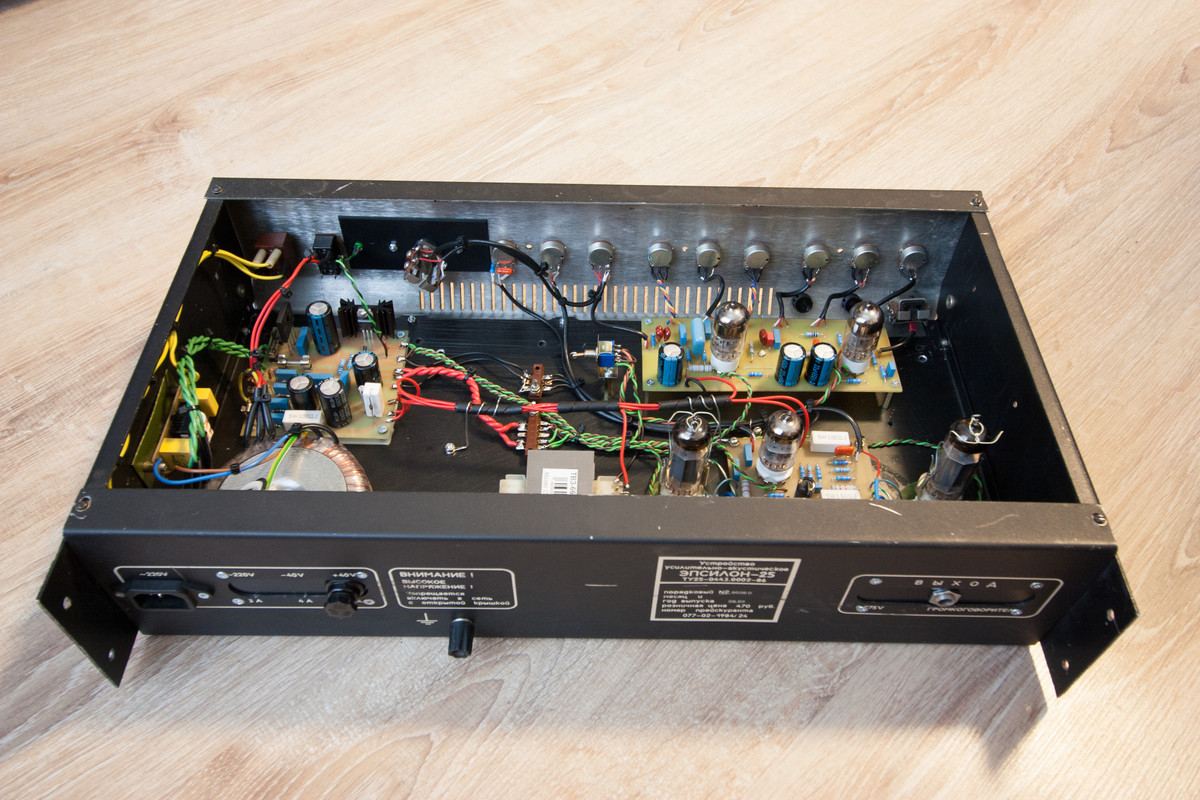

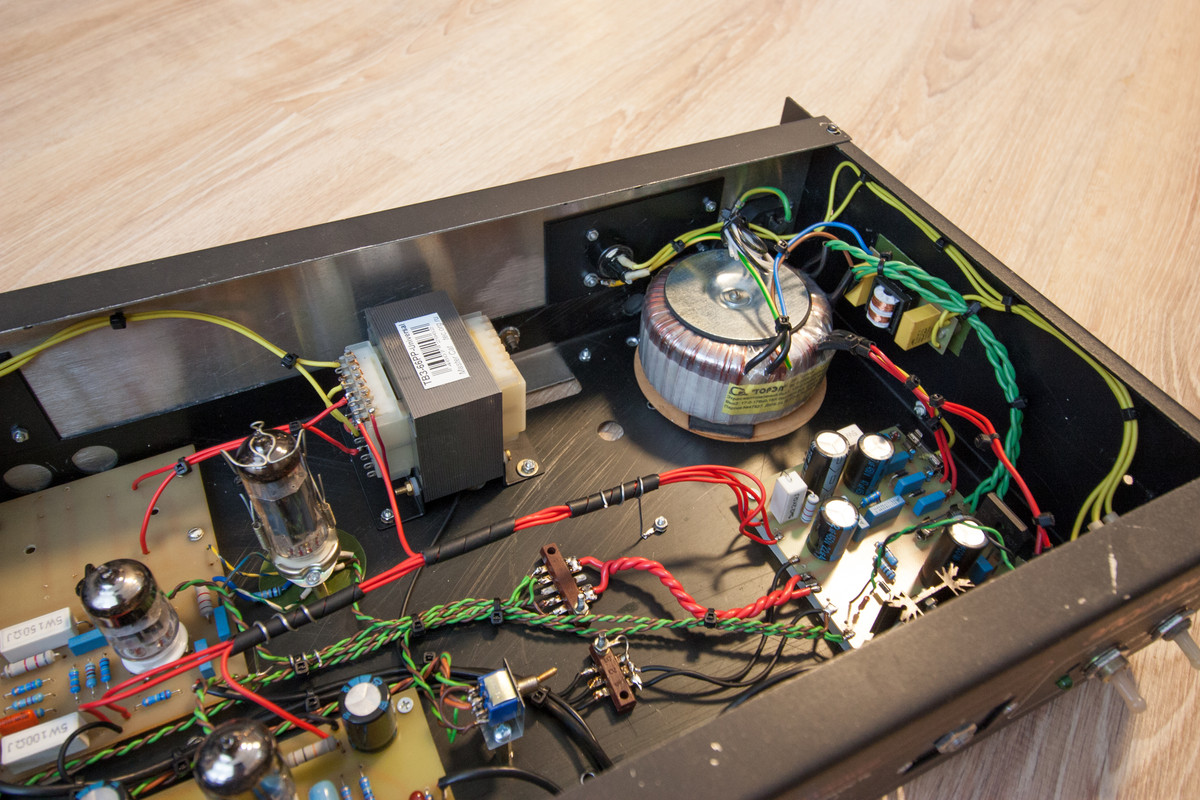

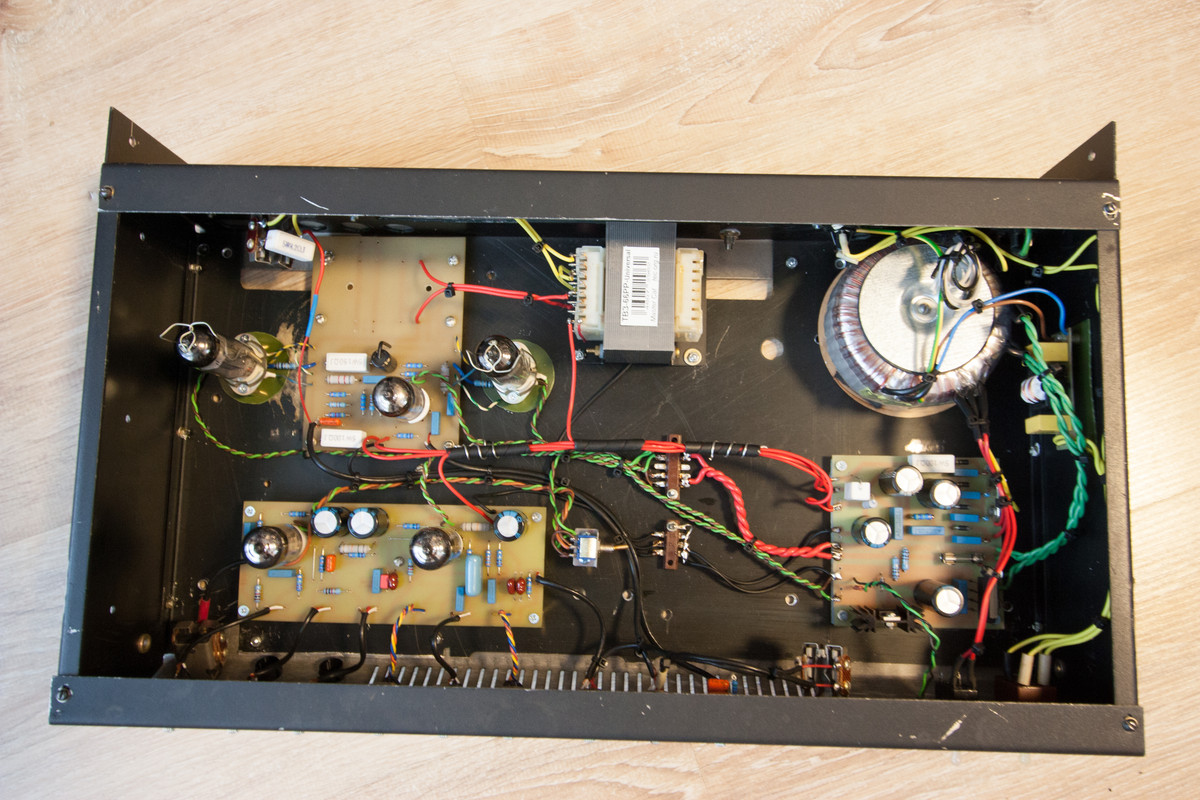

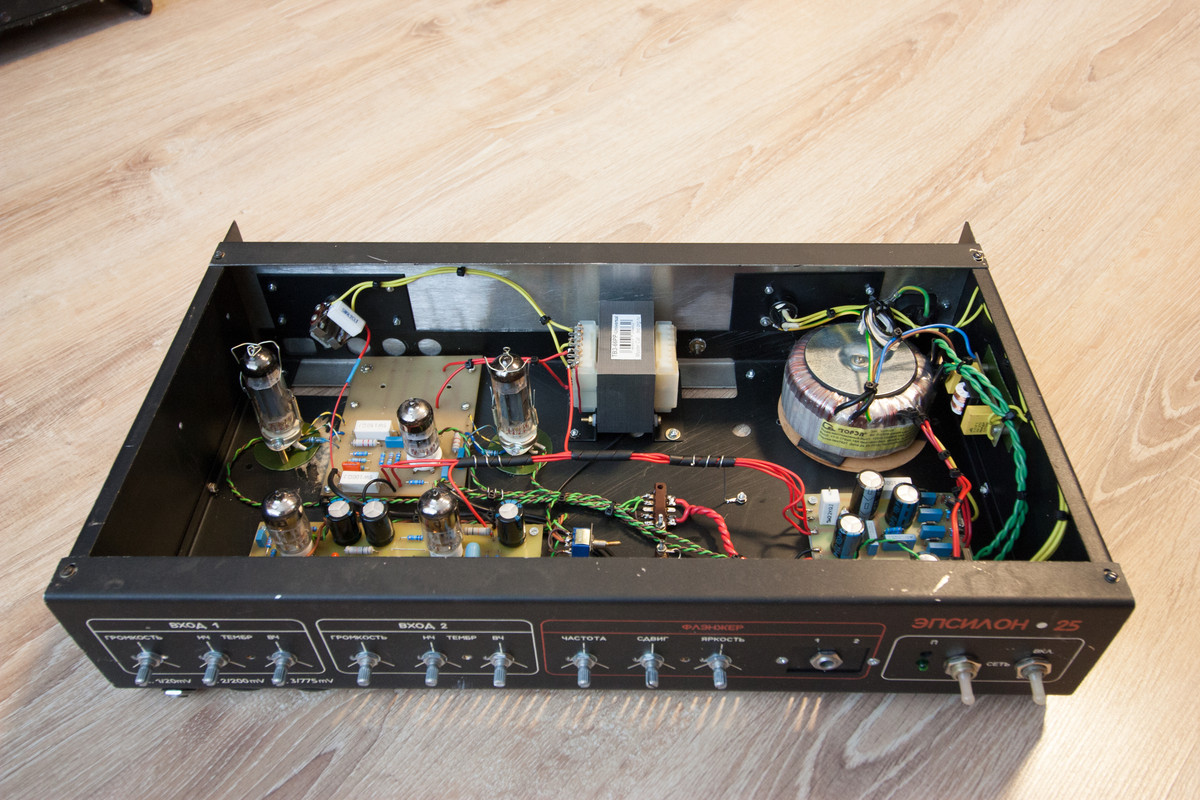

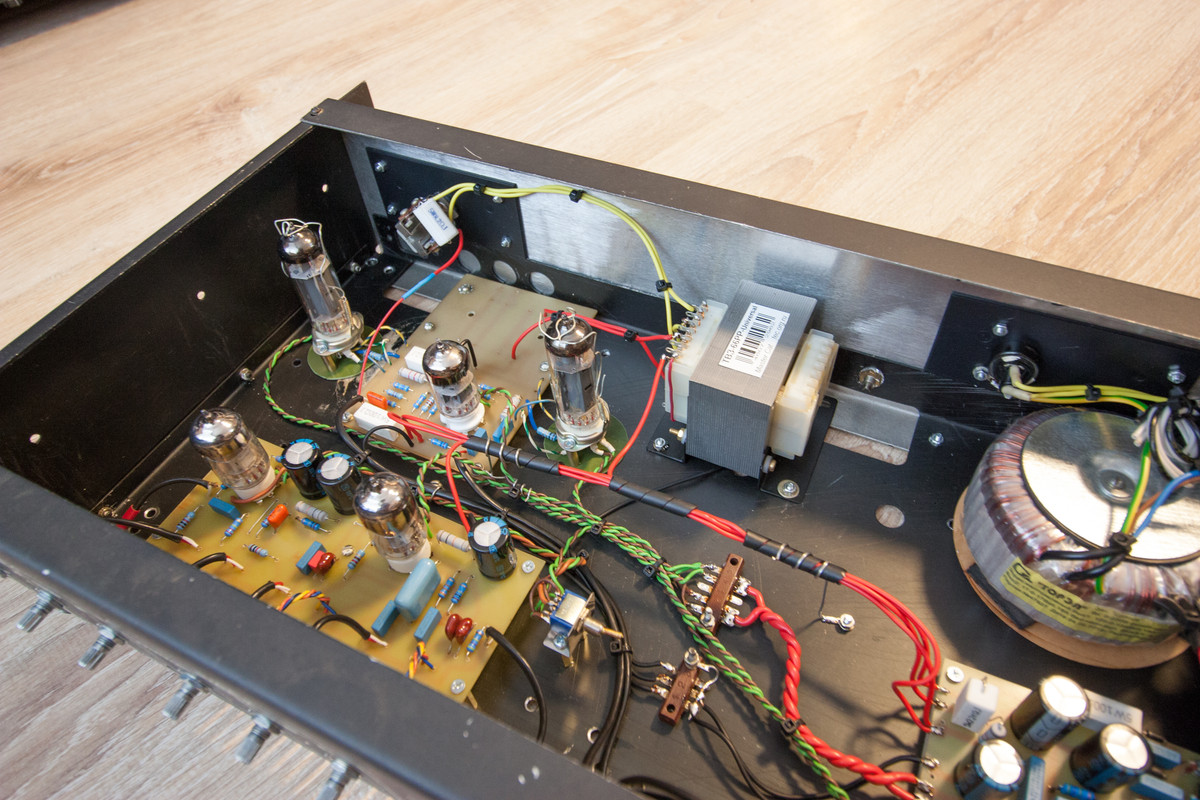

Монтаж в корпусе на вид немного сумбурный, но сделать очень красиво задачи не стояло. Земля звездой, от БП к платам провода накальные и питающие в большом количестве, отсюда такой внешний вид. На фото ещё нет вентилятора охлаждения, он врезан в заднюю стенку напротив выходных ламп и выходного трансформатора. Также на фото виден другой выходной трансформатор, это связано с тем, что вначале было намерение заменить динамик на более подходящий. Но на тестовом прослушивании оказалось, что родной динамик звучит очень достойно. Но он 16 омный, и тогда был выпаян Ерасовский ТП135-ТВ3-10 рассчитаный на 8 Ом и установлен оказавшийся под рукой ТВЗ-66PP-Universal
http://tec.org.ru/board/tvz_66pp_universal/141-1-0-3632Его можно скоммутировать и на 4 и на 8 и на 16 Ом. Да он и помощнее. Цепи питания оконечника т.е. ограничительные резисторы и Электролиты (R5, R6, C2, C20) находятся на плате БП, для задуманной модульности это удобнее. При указанных номиналах ток покоя новых выходных ламп 30 ма на лампу. К схеме оконечника добавлен Presence. Между предом и оконечником добавлен вход для внешних преампов и регулятор "Master" (1Мег). Аппарат уже проверен парой концертов, не фонит, не заводится. Владельцу очень понравилась динамика, и то, что звук хорошо рулится ручками на гитаре. По динамике и звуку этот комбик его больше радует , чем его Ерасов Marvel.
Передняя панель пока не оформлена, поэтому похвастать окончательным внешним видом не могу, но он и не отличается от исходного, разве что ручками потенциометров.

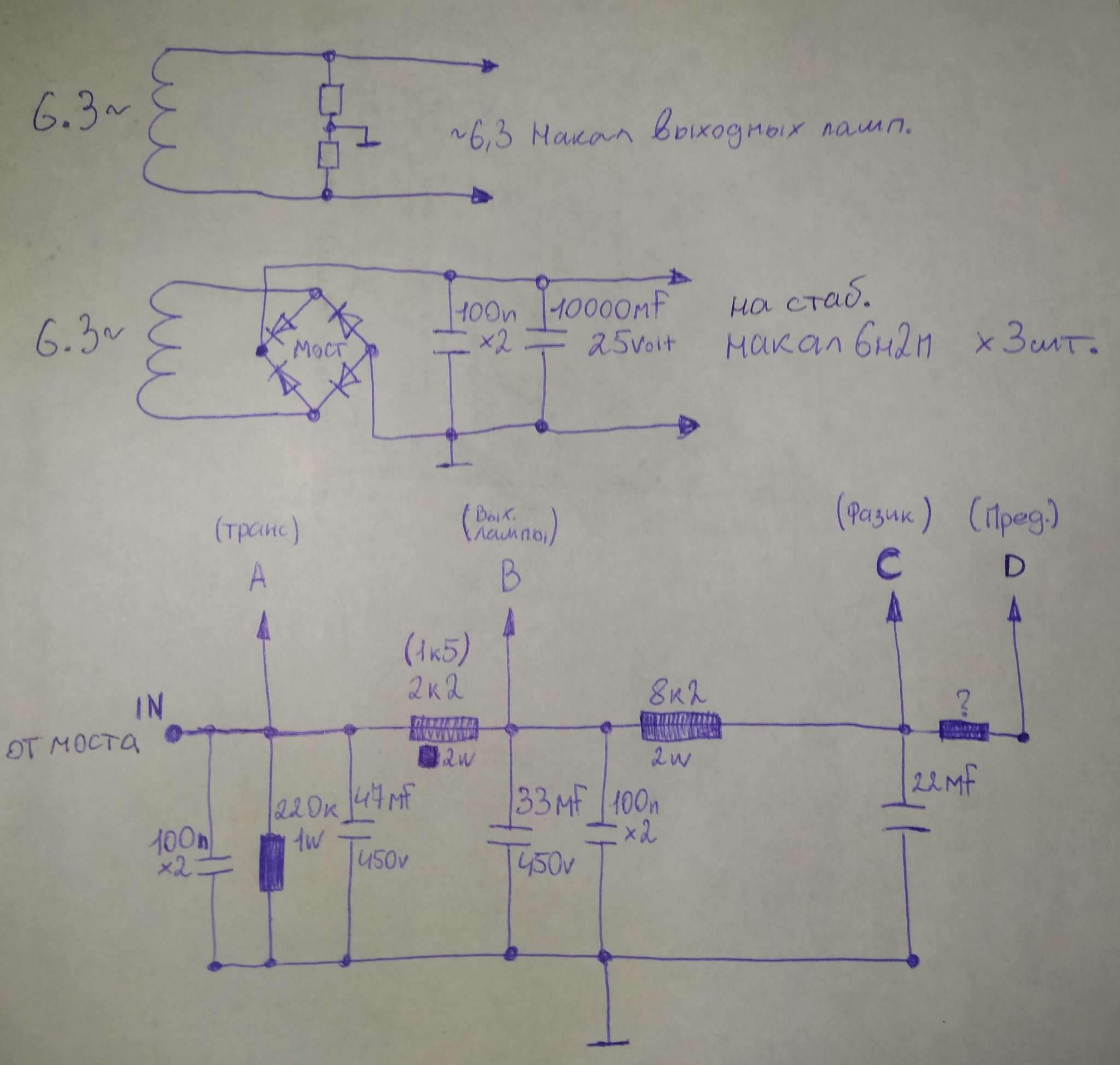

P.S. Нашёл и добавил рукописный набросок схемы БП. Не отрисованы выпрямитель в высоковольтной части и стабилизатор на LM-ке на накале преда, но это любой, кто держит паяльник, может додумать сам.
